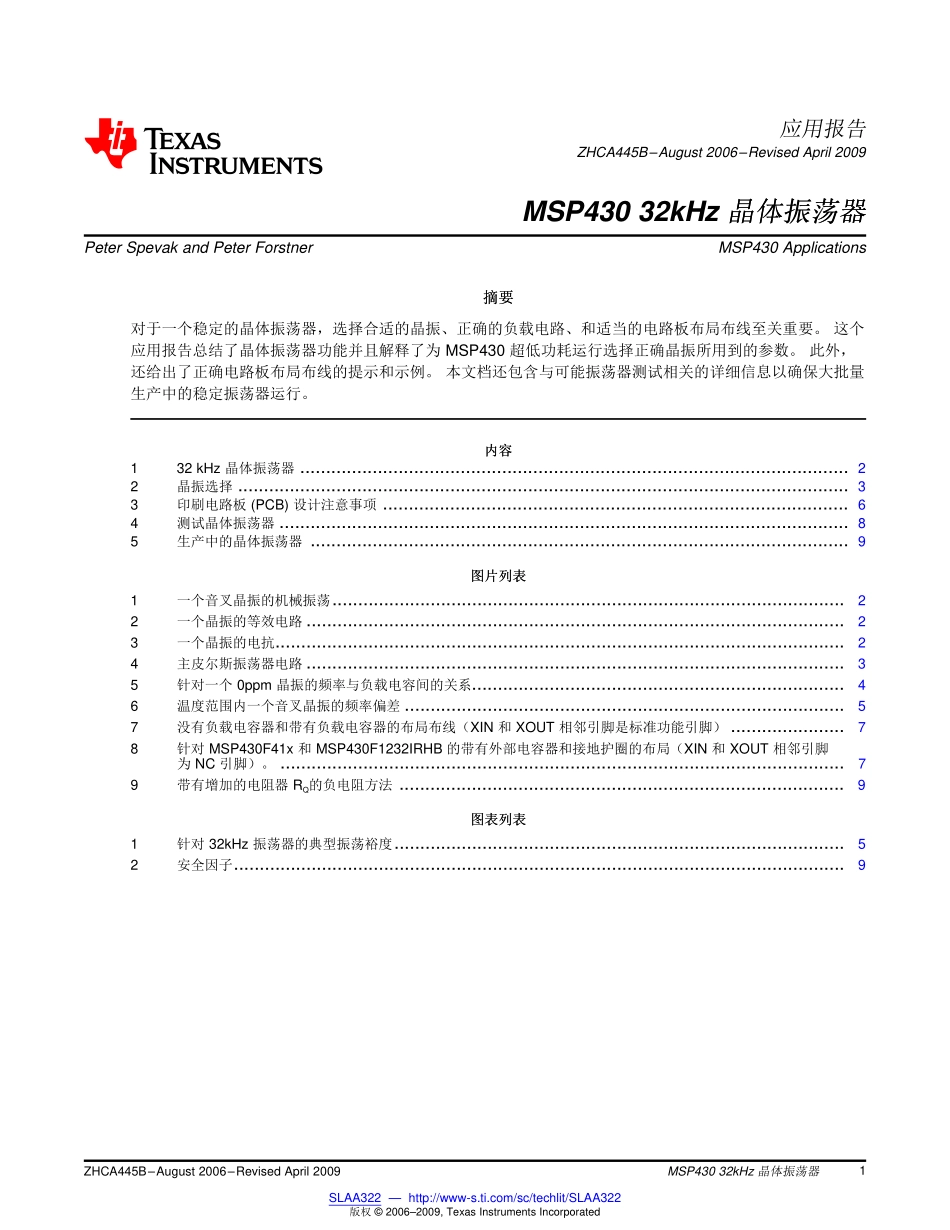

应用报告ZHCA445B–August2006–RevisedApril2009MSP43032kHz晶晶体体振振荡荡器器PeterSpevakandPeterForstner............................................................................MSP430Applications摘摘要要对于一个稳定的晶体振荡器，选择合适的晶振、正确的负载电路、和适当的电路板布局布线至关重要。这个应用报告总结了晶体振荡器功能并且解释了为MSP430超低功耗运行选择正确晶振所用到的参数。此外，还给出了正确电路板布局布线的提示和示例。本文档还包含与可能振荡器测试相关的详细信息以确保大批量生产中的稳定振荡器运行。内内容容132kHz晶体振荡器..........................................................................................................22晶振选择......................................................................................................................33印刷电路板(PCB)设计注意事项..........................................................................................64测试晶体振荡器..............................................................................................................85生产中的晶体振荡器........................................................................................................9图图片片列列表表1一个音叉晶振的机械振荡...................................................................................................22一个晶振的等效电路........................................................................................................23一个晶振的电抗..............................................................................................................24主皮尔斯振荡器电路........................................................................................................35针对一个0ppm晶振的频率与负载电容间的关系........................................................................46温度范围内一个音叉晶振的频率偏差.....................................................................................57没有负载电容器和带有负载电容器的布局布线（XIN和XOUT相邻引脚是标准功能引脚）......................78针对MSP430F41x和MSP430F1232IRHB的带有外部电容器和接地护圈的布局（XIN和XOUT相邻引脚为NC引脚）。.............................................................................................................79带有增加的电阻器RQ的负电阻方法......................................................................................9图图表表列列表表1针对32kHz振荡器的典型振荡裕度.......................................................................................52安全因子......................................................................................................................91ZHCA445B–August2006–RevisedApril2009MSP43032kHz晶体振荡器SLAA322—http://www-s.ti.com/sc/techlit/SLAA322版权©2006–2009,TexasInstrumentsIncorporatedESR=R1+MC0CL)2)FrequencyFAFSReactance–jX+jXF=A1CMC01+2LCπ√MMF=S2LCπ√MM1CMRMLMC032kHz晶体振荡器www.ti.com.cn132kHz晶晶体体振振荡荡器器1.1晶晶振振对于一个超低功耗设计，只有低频晶振可用，这是因为使用高频振荡器时，流耗将会大幅增加。音叉晶振通常在基本频发振模式中的频率范围为10kHz至200kHz之间并且最大驱动功率为1μW。这些参数使它们成为MSP430微控制器中32768Hz超低功耗晶体振荡器的首选。每个MSP430有一个内置晶体振荡器，此振荡器可在32768Hz（通常成为32kHz）的音叉晶振上运行。一个32kHz音叉晶振的机械振荡（请见图1）被转换成一个电信号。一个晶振的等效电路（请见图2）提供了以下这些电气特性：•CM动态电容•LM动态电容•RM振荡...
