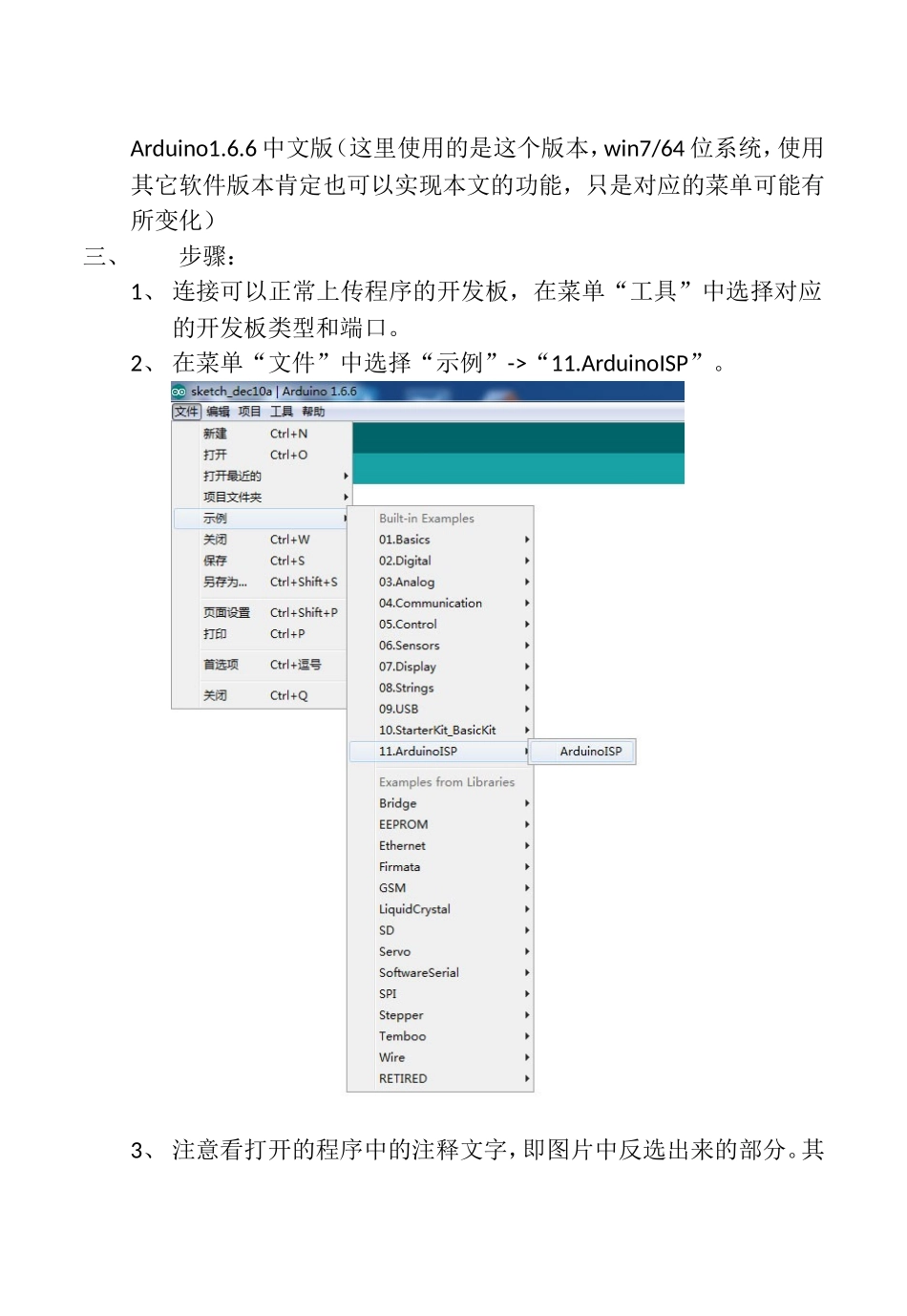

Arduino烧录引导程序详解_第2页
2/4

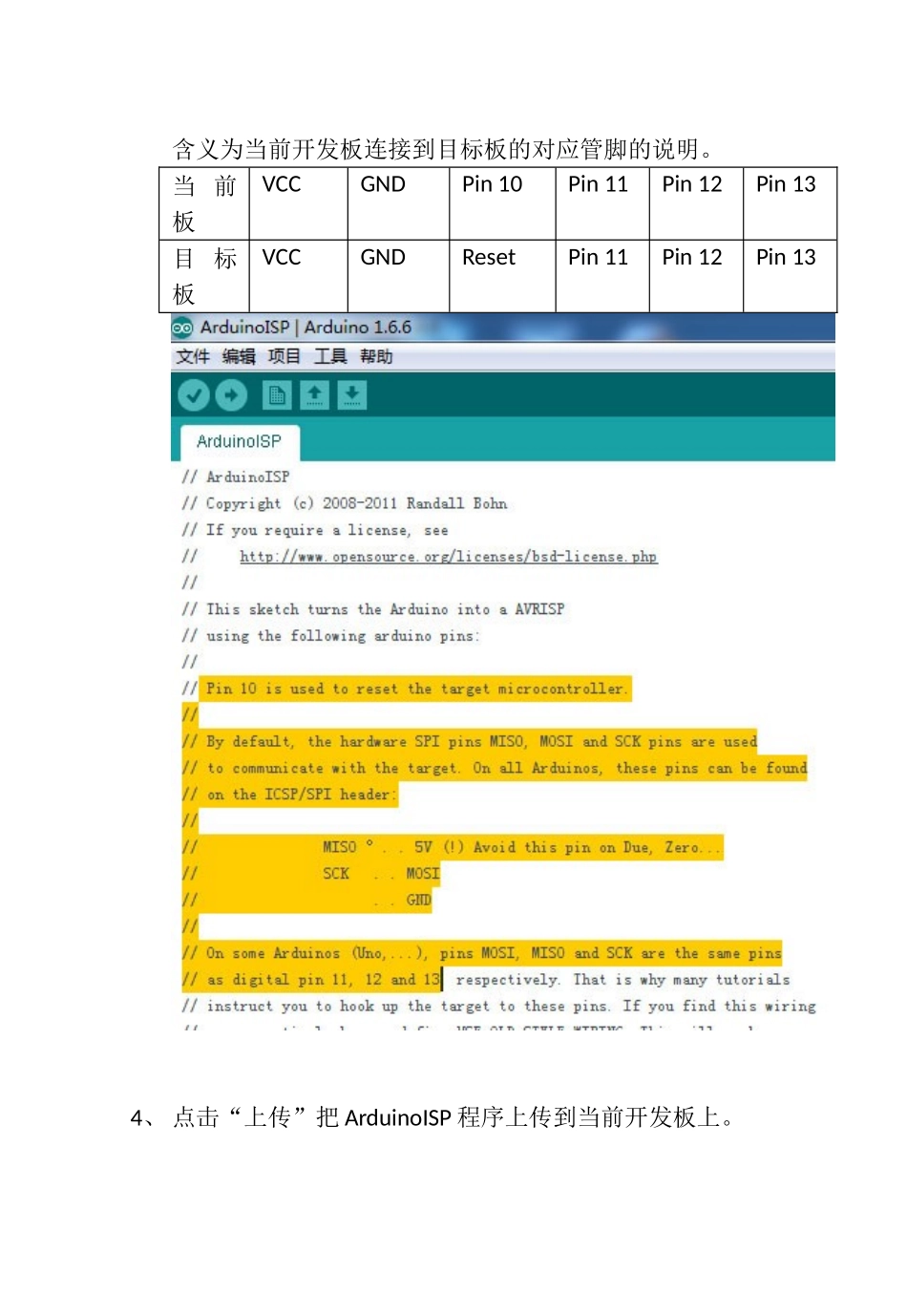

Arduino烧录引导程序详解_第3页
3/4
Arduino烧录引导程序详解一、所需材料:1:一块可以正常上传Arduino程序的开发板(Nano、UNO、各种Atmega168/328的板都可以)或者2:若干杜邦连接线3:准备修复引导程序的完好目标板二、软件:Arduino1.6.6中文版(这里使用的是这个版本,win7/64位系统,使用其它软件版本肯定也可以实现本文的功能,只是对应的菜单可能有所变化)三、步骤:1、连接可以正常上传程序的开发板,在菜单“工具”中选择对应的开发板类型和端口。2、在菜单“文件”中选择“示例”->“11.ArduinoISP”。3、注意看打开的程序中的注释文字,即图片中反选出来的部分。其含义为当前开发板连接到目标板的对应管脚的说明。当前板VCCGNDPin10Pin11Pin12Pin13目标板VCCGNDResetPin11Pin12Pin134、点击“上传”把ArduinoISP程序上传到当前开发板上。5、断开当前开发板的USB连接,然后把当前开发板和目标板按照步骤3里面的要求使用杜邦线连接,如下图范例。或是6、开发板连上电脑,选择“工具”中的“编程器”->“ArduinoasISP”,然后点击“工具”中的“烧录引导程序”,等待完成即可。编写:hanembed@126.com
