不含挤出模塑VIP免费

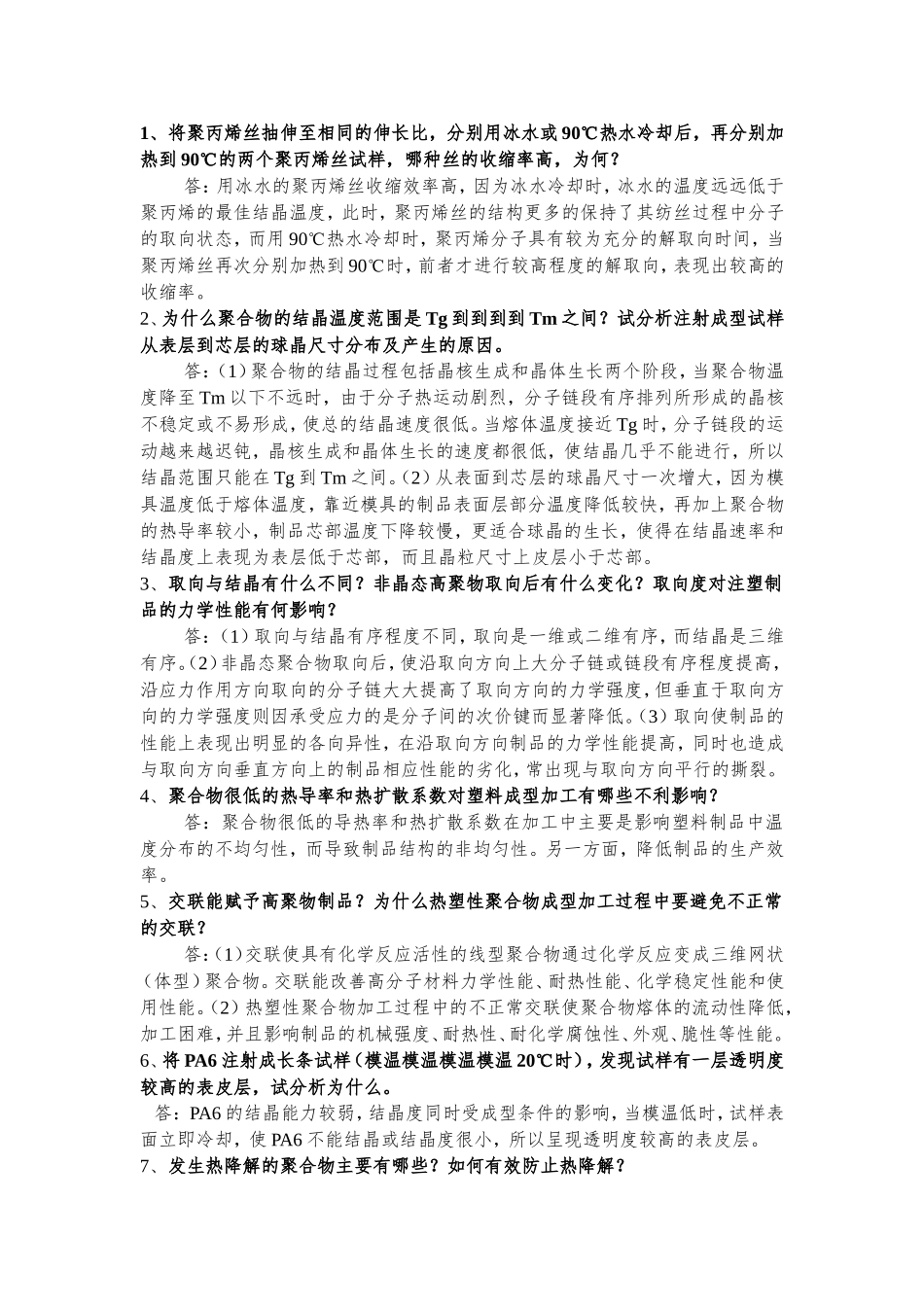

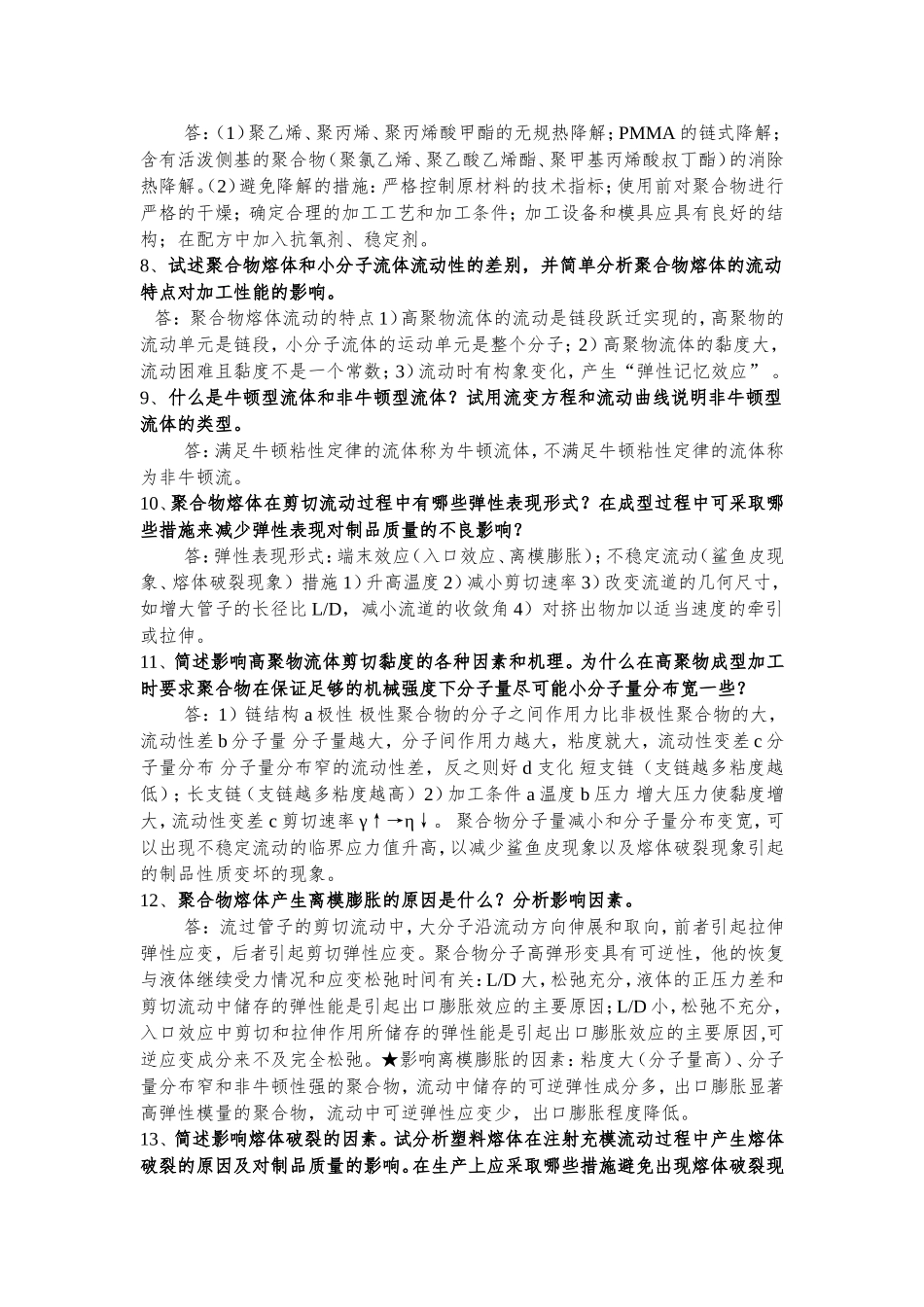

1、将聚丙烯丝抽伸至相同的伸长比，分别用冰水或90℃热水冷却后，再分别加热到90℃的两个聚丙烯丝试样，哪种丝的收缩率高，为何？答：用冰水的聚丙烯丝收缩效率高，因为冰水冷却时，冰水的温度远远低于聚丙烯的最佳结晶温度，此时，聚丙烯丝的结构更多的保持了其纺丝过程中分子的取向状态，而用90℃热水冷却时，聚丙烯分子具有较为充分的解取向时间，当聚丙烯丝再次分别加热到90℃时，前者才进行较高程度的解取向，表现出较高的收缩率。2、为什么聚合物的结晶温度范围是Tg到到到到Tm之间？试分析注射成型试样从表层到芯层的球晶尺寸分布及产生的原因。答：（1）聚合物的结晶过程包括晶核生成和晶体生长两个阶段，当聚合物温度降至Tm以下不远时，由于分子热运动剧烈，分子链段有序排列所形成的晶核不稳定或不易形成，使总的结晶速度很低。当熔体温度接近Tg时，分子链段的运动越来越迟钝，晶核生成和晶体生长的速度都很低，使结晶几乎不能进行，所以结晶范围只能在Tg到Tm之间。（2）从表面到芯层的球晶尺寸一次增大，因为模具温度低于熔体温度，靠近模具的制品表面层部分温度降低较快，再加上聚合物的热导率较小，制品芯部温度下降较慢，更适合球晶的生长，使得在结晶速率和结晶度上表现为表层低于芯部，而且晶粒尺寸上皮层小于芯部。3、取向与结晶有什么不同？非晶态高聚物取向后有什么变化？取向度对注塑制品的力学性能有何影响？答：（1）取向与结晶有序程度不同，取向是一维或二维有序，而结晶是三维有序。（2）非晶态聚合物取向后，使沿取向方向上大分子链或链段有序程度提高，沿应力作用方向取向的分子链大大提高了取向方向的力学强度，但垂直于取向方向的力学强度则因承受应力的是分子间的次价键而显著降低。（3）取向使制品的性能上表现出明显的各向异性，在沿取向方向制品的力学性能提高，同时也造成与取向方向垂直方向上的制品相应性能的劣化，常出现与取向方向平行的撕裂。4、聚合物很低的热导率和热扩散系数对塑料成型加工有哪些不利影响？答：聚合物很低的导热率和热扩散系数在加工中主要是影响塑料制品中温度分布的不均匀性，而导致制品结构的非均匀性。另一方面，降低制品的生产效率。5、交联能赋予高聚物制品？为什么热塑性聚合物成型加工过程中要避免不正常的交联？答：（1）交联使具有化学反应活性的线型聚合物通过化学反应变成三维网状（体型）聚合物。交联能改善高分子材料力学性能、耐热性能、化学稳定性能和使用性能。（2）热塑性聚合物加工过程中的不正常交联使聚合物熔体的流动性降低，加工困难，并且影响制品的机械强度、耐热性、耐化学腐蚀性、外观、脆性等性能。6、将PA6注射成长条试样（模温模温模温模温20℃时），发现试样有一层透明度较高的表皮层，试分析为什么。答：PA6的结晶能力较弱，结晶度同时受成型条件的影响，当模温低时，试样表面立即冷却，使PA6不能结晶或结晶度很小，所以呈现透明度较高的表皮层。7、发生热降解的聚合物主要有哪些？如何有效防止热降解？答：（1）聚乙烯、聚丙烯、聚丙烯酸甲酯的无规热降解；PMMA的链式降解；含有活泼侧基的聚合物（聚氯乙烯、聚乙酸乙烯酯、聚甲基丙烯酸叔丁酯）的消除热降解。（2）避免降解的措施：严格控制原材料的技术指标；使用前对聚合物进行严格的干燥；确定合理的加工工艺和加工条件；加工设备和模具应具有良好的结构；在配方中加入抗氧剂、稳定剂。8、试述聚合物熔体和小分子流体流动性的差别，并简单分析聚合物熔体的流动特点对加工性能的影响。答：聚合物熔体流动的特点1）高聚物流体的流动是链段跃迁实现的，高聚物的流动单元是链段，小分子流体的运动单元是整个分子；2）高聚物流体的黏度大，流动困难且黏度不是一个常数；3）流动时有构象变化，产生“弹性记忆效应”。9、什么是牛顿型流体和非牛顿型流体？试用流变方程和流动曲线说明非牛顿型流体的类型。答：满足牛顿粘性定律的流体称为牛顿流体，不满足牛顿粘性定律的流体称为非牛顿流。10、聚合物熔体在剪切流动过程中有哪些弹性表现形式？在成型过程中可采取哪些措施来减少弹性表现对制品质量的不良影响？答：弹性表现形式：端末效应（...
