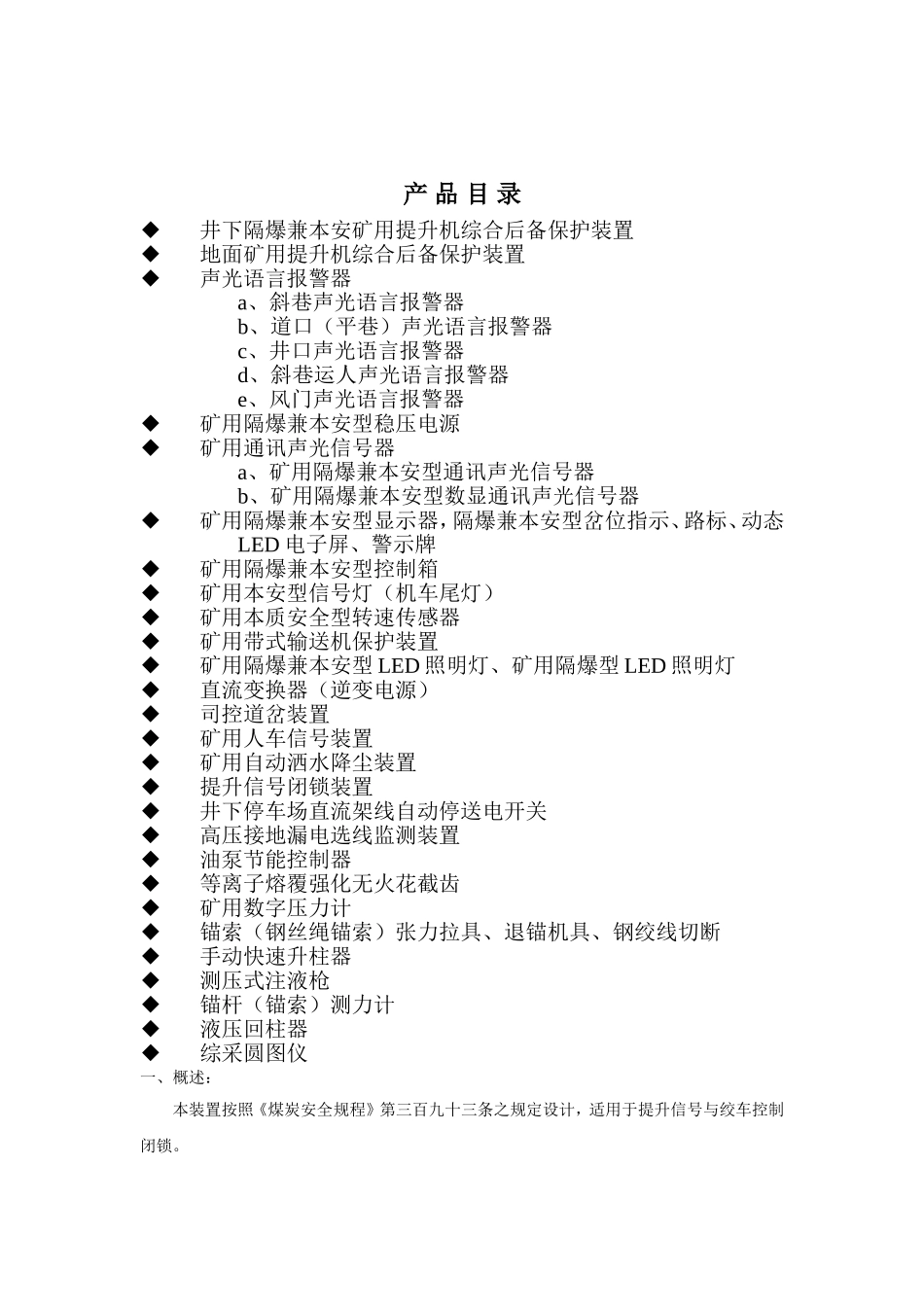

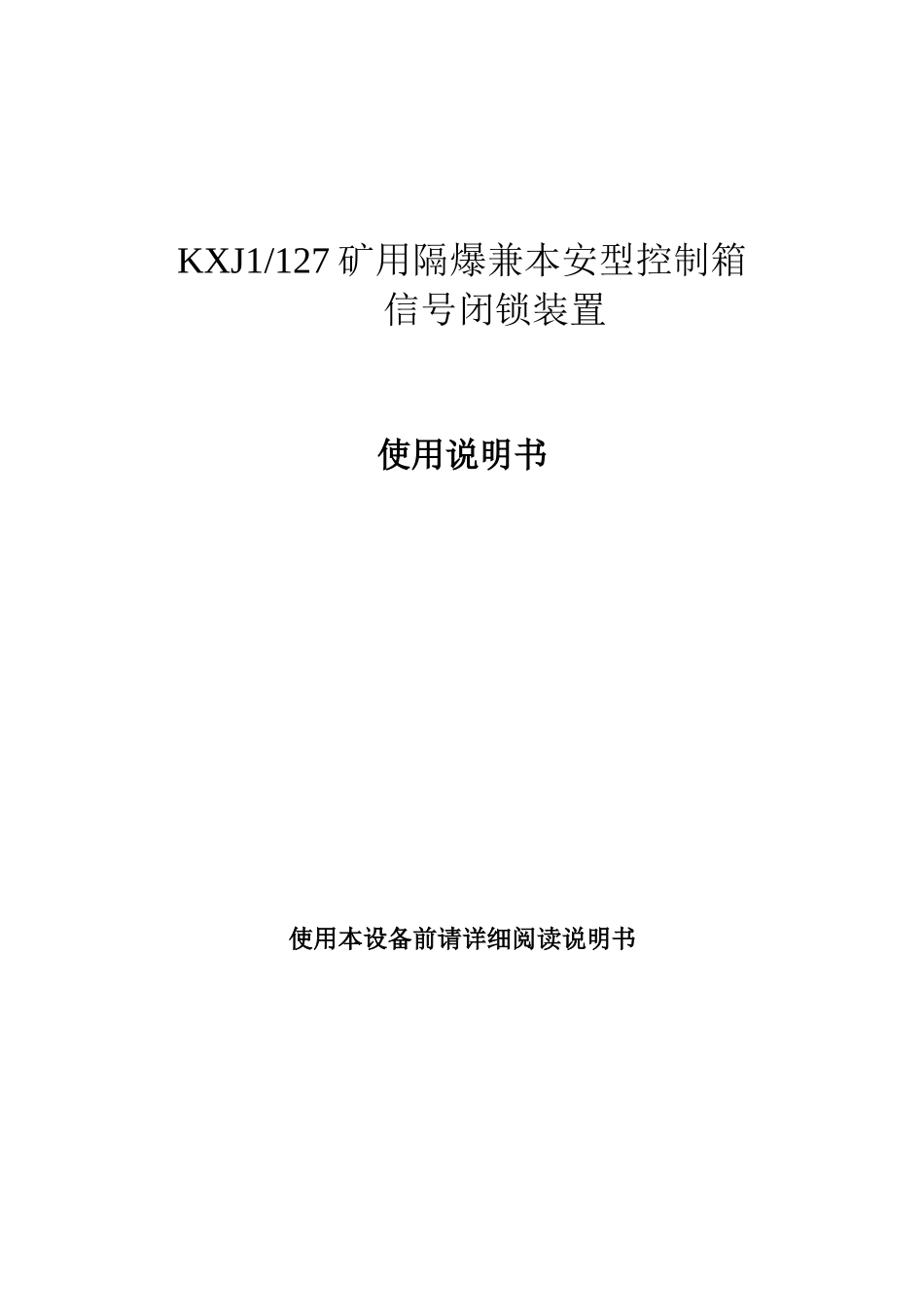

KXJ1/127矿用隔爆兼本安型控制箱信号闭锁装置使用说明书使用本设备前请详细阅读说明书产品目录◆井下隔爆兼本安矿用提升机综合后备保护装置◆地面矿用提升机综合后备保护装置◆声光语言报警器a、斜巷声光语言报警器b、道口（平巷）声光语言报警器c、井口声光语言报警器d、斜巷运人声光语言报警器e、风门声光语言报警器◆矿用隔爆兼本安型稳压电源◆矿用通讯声光信号器a、矿用隔爆兼本安型通讯声光信号器b、矿用隔爆兼本安型数显通讯声光信号器◆矿用隔爆兼本安型显示器，隔爆兼本安型岔位指示、路标、动态LED电子屏、警示牌◆矿用隔爆兼本安型控制箱◆矿用本安型信号灯（机车尾灯）◆矿用本质安全型转速传感器◆矿用带式输送机保护装置◆矿用隔爆兼本安型LED照明灯、矿用隔爆型LED照明灯◆直流变换器（逆变电源）◆司控道岔装置◆矿用人车信号装置◆矿用自动洒水降尘装置◆提升信号闭锁装置◆井下停车场直流架线自动停送电开关◆高压接地漏电选线监测装置◆油泵节能控制器◆等离子熔覆强化无火花截齿◆矿用数字压力计◆锚索（钢丝绳锚索）张力拉具、退锚机具、钢绞线切断◆手动快速升柱器◆测压式注液枪◆锚杆（锚索）测力计◆液压回柱器◆综采圆图仪一、概述：本装置按照《煤炭安全规程》第三百九十三条之规定设计，适用于提升信号与绞车控制闭锁。二、技术参数1、电源电压：AC127V；打点信号：AC127V。2、控制输出：AC380V或AC660V；3、延时时间：10S。三、工作原理当信号工发出开车信号（2点、3点、4点、5点）闭锁装置输出信号接通绞车或提升机控制回路，并延时10S，若在10S内绞车未启动，自动解除闭锁，若在10S内启动绞车，这时安装在滚筒轴或电机轴转速传感器输出的速度信号对控制回路进行闭锁。当信号工发出停车信号（1点）或绞车停车时，信号闭锁解除断开控制回路。四、安装与接线1、将闭锁装置悬挂在绞车操作台附近的巷道壁上，转速传感器安装在滚筒或电机轴一侧，与转速传感器配合使用的磁钢粘贴在滚筒轴或电机轴上（注意磁钢的工作面向外），安装方法见图：磁钢转速传感器支架s≤6mmAC127V打点信号接传感器+-信号串接控制回路Ex防爆电铃KXJ1/127控制箱电机轴或滚筒轴BA54321123452接线见上图：A端子的1、2接电源（AC127V）。A端子的4、5并接在防爆电铃上。B端子的1、2串接在绞车控制回路上；B端子的3、4、5接转速传感器。四、维护与保养1、当有打点信号输出而不闭锁时，检查控制板到继电器是否有输出。若有输出更换继电器，无输出时更换控制板。2、当有打点信号输出启动绞车后不闭锁时，更换转速传感器。3、设备长期保存时，隔爆接合面应涂防锈油，并放置于干燥通风处。五、运输与贮存包装后的装置，在避免雨雪淋袭的条件下，可陆路，水路运输。六、售后服务装置自销售之日起，产品出现质量问题，一年内包修。
