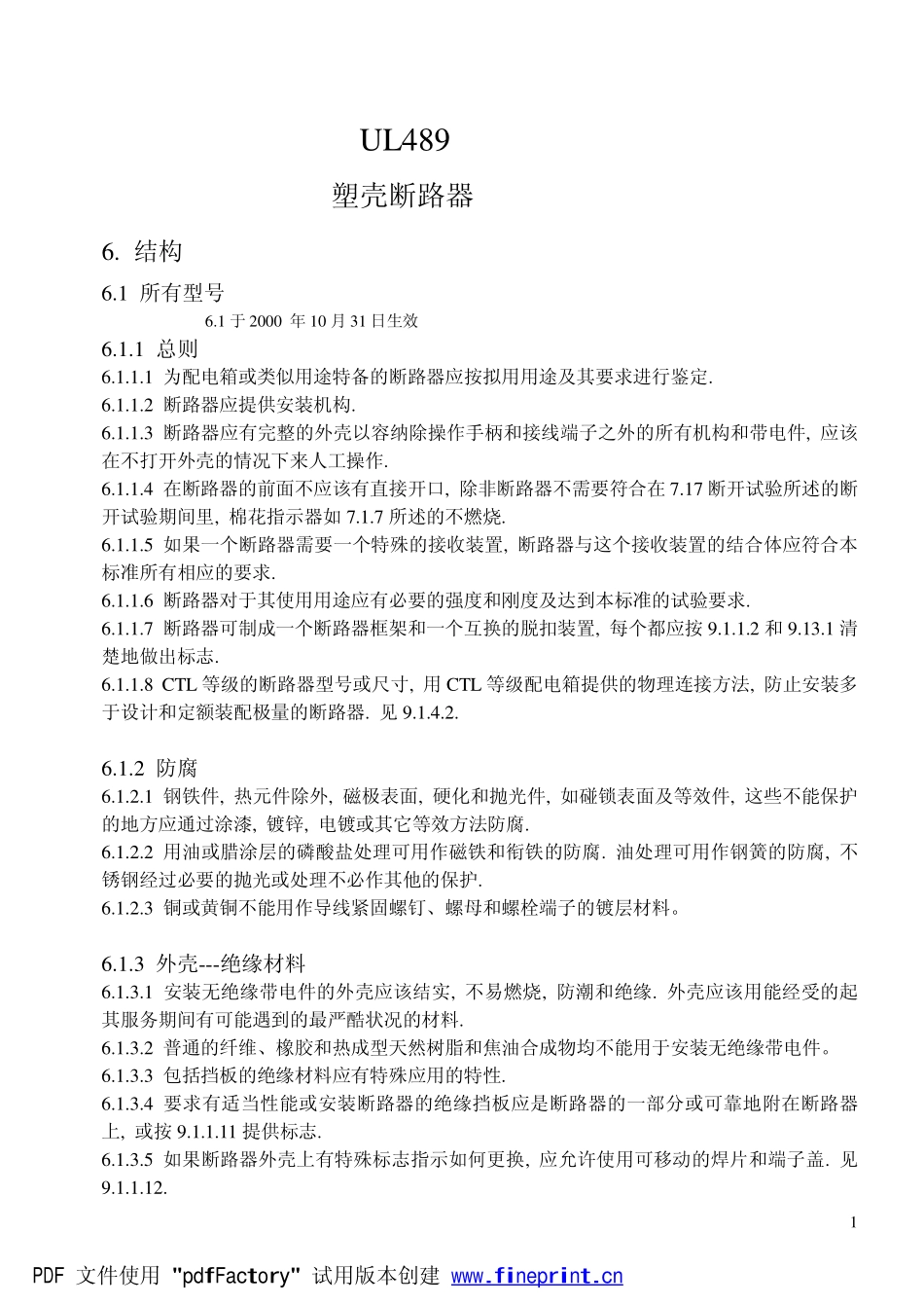

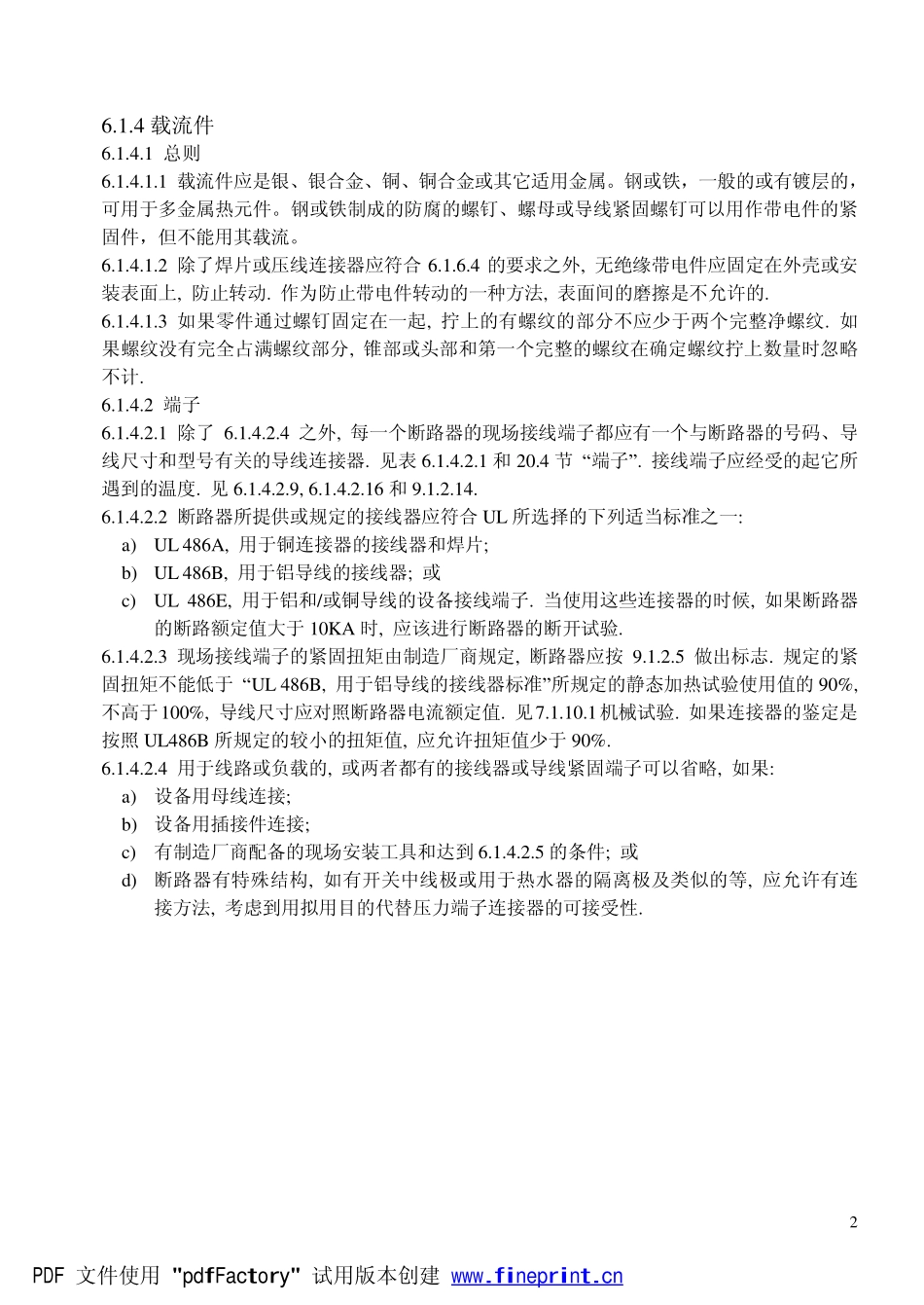

1UL489塑壳断路器6.结构6.1所有型号6.1于2000年10月31日生效6.1.1总则6.1.1.1为配电箱或类似用途特备的断路器应按拟用用途及其要求进行鉴定.6.1.1.2断路器应提供安装机构.6.1.1.3断路器应有完整的外壳以容纳除操作手柄和接线端子之外的所有机构和带电件,应该在不打开外壳的情况下来人工操作.6.1.1.4在断路器的前面不应该有直接开口,除非断路器不需要符合在7.17断开试验所述的断开试验期间里,棉花指示器如7.1.7所述的不燃烧.6.1.1.5如果一个断路器需要一个特殊的接收装置,断路器与这个接收装置的结合体应符合本标准所有相应的要求.6.1.1.6断路器对于其使用用途应有必要的强度和刚度及达到本标准的试验要求.6.1.1.7断路器可制成一个断路器框架和一个互换的脱扣装置,每个都应按9.1.1.2和9.13.1清楚地做出标志.6.1.1.8CTL等级的断路器型号或尺寸,用CTL等级配电箱提供的物理连接方法,防止安装多于设计和定额装配极量的断路器.见9.1.4.2.6.1.2防腐6.1.2.1钢铁件,热元件除外,磁极表面,硬化和抛光件,如碰锁表面及等效件,这些不能保护的地方应通过涂漆,镀锌,电镀或其它等效方法防腐.6.1.2.2用油或腊涂层的磷酸盐处理可用作磁铁和衔铁的防腐.油处理可用作钢簧的防腐,不锈钢经过必要的抛光或处理不必作其他的保护.6.1.2.3铜或黄铜不能用作导线紧固螺钉、螺母和螺栓端子的镀层材料。6.1.3外壳---绝缘材料6.1.3.1安装无绝缘带电件的外壳应该结实,不易燃烧,防潮和绝缘.外壳应该用能经受的起其服务期间有可能遇到的最严酷状况的材料.6.1.3.2普通的纤维、橡胶和热成型天然树脂和焦油合成物均不能用于安装无绝缘带电件。6.1.3.3包括挡板的绝缘材料应有特殊应用的特性.6.1.3.4要求有适当性能或安装断路器的绝缘挡板应是断路器的一部分或可靠地附在断路器上,或按9.1.1.11提供标志.6.1.3.5如果断路器外壳上有特殊标志指示如何更换,应允许使用可移动的焊片和端子盖.见9.1.1.12.PDF文件使用"pdfFactory"试用版本创建www.fineprint.cn26.1.4载流件6.1.4.1总则6.1.4.1.1载流件应是银、银合金、铜、铜合金或其它适用金属。钢或铁，一般的或有镀层的，可用于多金属热元件。钢或铁制成的防腐的螺钉、螺母或导线紧固螺钉可以用作带电件的紧固件，但不能用其载流。6.1.4.1.2除了焊片或压线连接器应符合6.1.6.4的要求之外,无绝缘带电件应固定在外壳或安装表面上,防止转动.作为防止带电件转动的一种方法,表面间的磨擦是不允许的.6.1.4.1.3如果零件通过螺钉固定在一起,拧上的有螺纹的部分不应少于两个完整净螺纹.如果螺纹没有完全占满螺纹部分,锥部或头部和第一个完整的螺纹在确定螺纹拧上数量时忽略不计.6.1.4.2端子6.1.4.2.1除了6.1.4.2.4之外,每一个断路器的现场接线端子都应有一个与断路器的号码、导线尺寸和型号有关的导线连接器.见表6.1.4.2.1和20.4节“端子”.接线端子应经受的起它所遇到的温度.见6.1.4.2.9,6.1.4.2.16和9.1.2.14.6.1.4.2.2断路器所提供或规定的接线器应符合UL所选择的下列适当标准之一:a)UL486A,用于铜连接器的接线器和焊片;b)UL486B,用于铝导线的接线器;或c)UL486E,用于铝和/或铜导线的设备接线端子.当使用这些连接器的时候,如果断路器的断路额定值大于10KA时,应该进行断路器的断开试验.6.1.4.2.3现场接线端子的紧固扭矩由制造厂商规定,断路器应按9.1.2.5做出标志.规定的紧固扭矩不能低于“UL486B,用于铝导线的接线器标准”所规定的静态加热试验使用值的90%,不高于100%,导线尺寸应对照断路器电流额定值.见7.1.10.1机械试验.如果连接器的鉴定是按照UL486B所规定的较小的扭矩值,应允许扭矩值少于90%.6.1.4.2.4用于线路或负载的,或两者都有的接线器或导线紧固端子可以省略,如果:a)设备用母线连接;b)设备用插接件连接;c)有制造厂商配备的现场安装工具和达到6.1.4.2.5的条件;或d)断路器有特殊结构,如有开关中线极或用于热水器的隔离极及类似的等,应允许有连接方法,考虑到用拟用目的代替压力端子连接器的可接受性.PDF文件使用"pdfFactory"试用版本创建www.fineprint.cn3表6.1.4.2.1端子电流和导线尺寸铜导线铝或铜包铝导线尺寸AWG或kcmil尺寸AWG或kcmil端子电流Aa导线数量60℃75℃导线数量60℃75...
