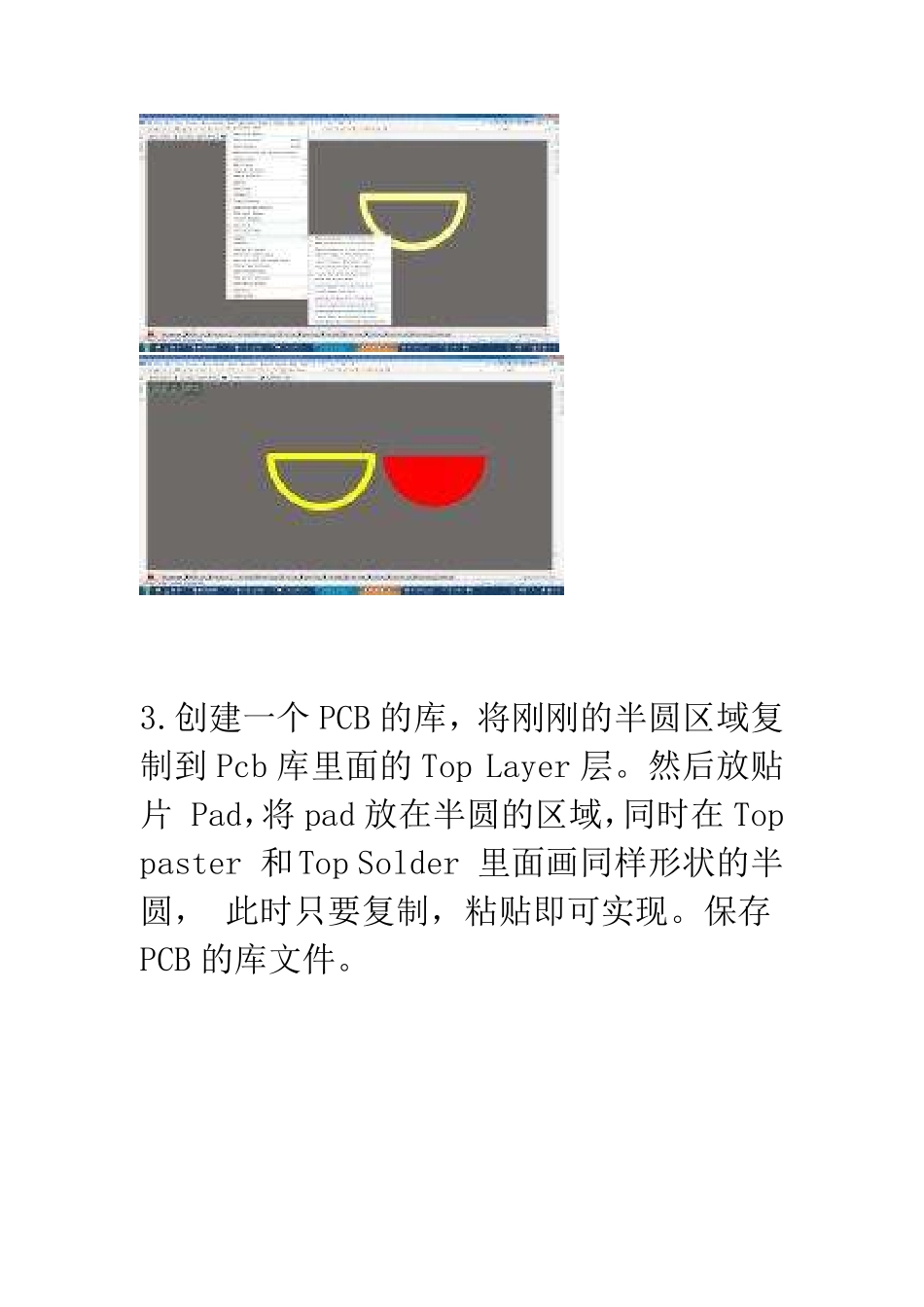

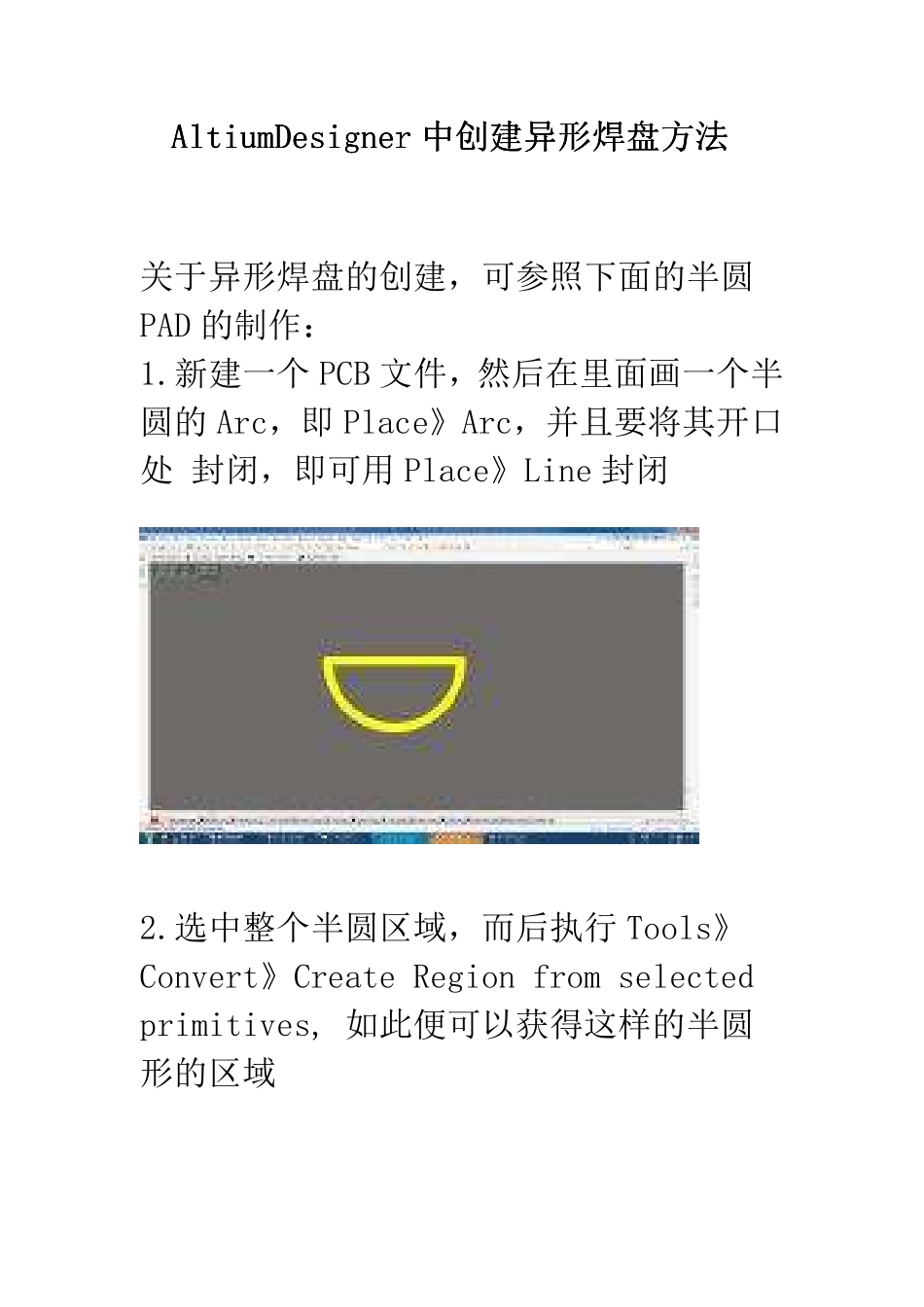

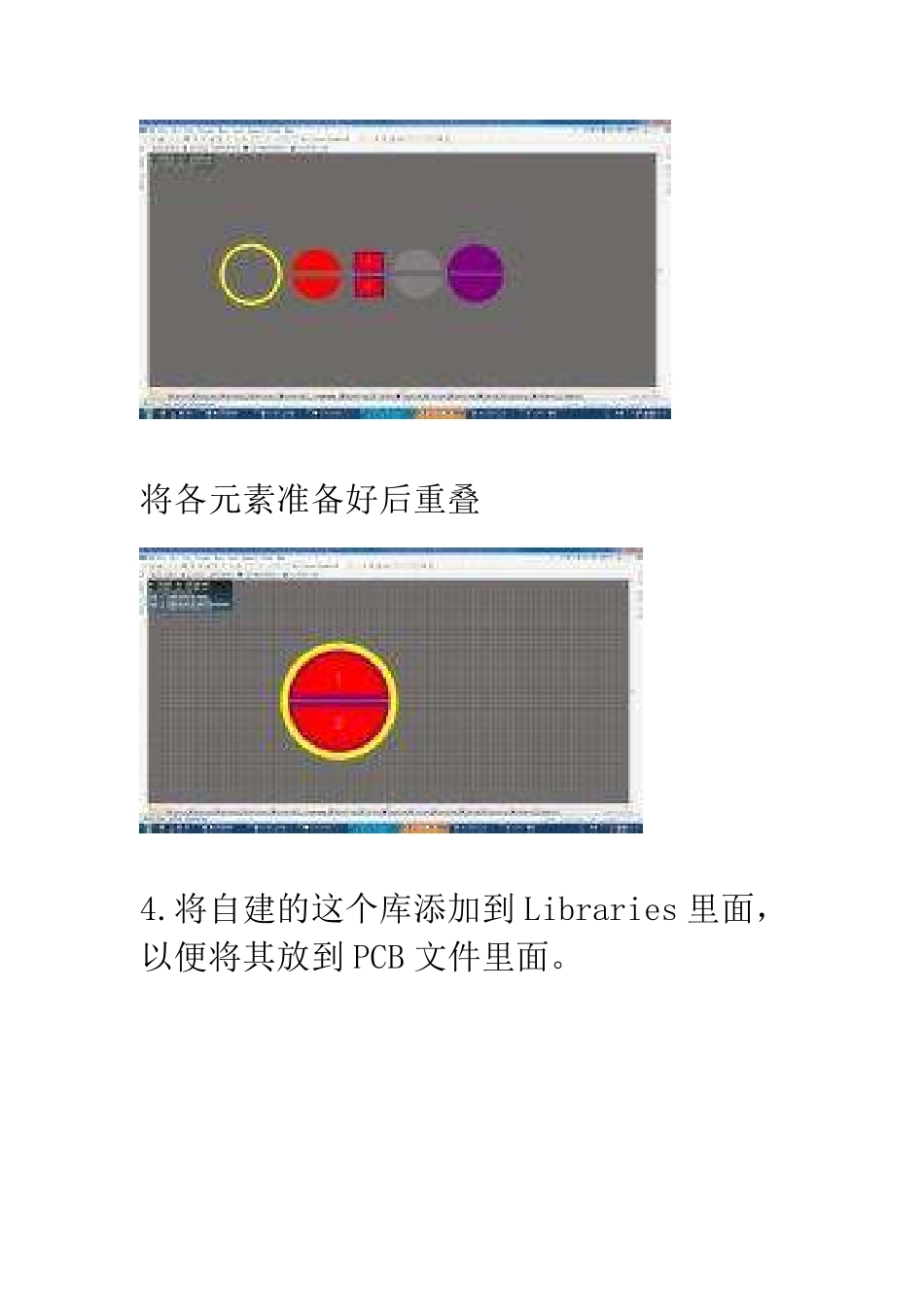

AltiumDesignerAltiumDesignerAltiumDesignerAltiumDesigner中创建异形焊盘方法中创建异形焊盘方法中创建异形焊盘方法中创建异形焊盘方法关于异形焊盘的创建，可参照下面的半圆PAD的制作：1.新建一个PCB文件，然后在里面画一个半圆的Arc，即Place》Arc，并且要将其开口处封闭，即可用Place》Line封闭2.选中整个半圆区域，而后执行Tools》Convert》CreateRegionfromselectedprimitives,如此便可以获得这样的半圆形的区域3.创建一个PCB的库，将刚刚的半圆区域复制到Pcb库里面的TopLayer层。然后放贴片Pad，将pad放在半圆的区域，同时在Toppaster和TopSolder里面画同样形状的半圆，此时只要复制，粘贴即可实现。保存PCB的库文件。将各元素准备好后重叠4.将自建的这个库添加到Libraries里面，以便将其放到PCB文件里面。5.当将半圆的Pad放到PCB之后，即会发现出现绿色的报警信息。6.单击Design》NetList》ConfigurePhysicalNets。由此，半圆Pad创建完毕。最后效果图以此类推，其他形状的焊盘也可以通过这样的方式进行创建。
