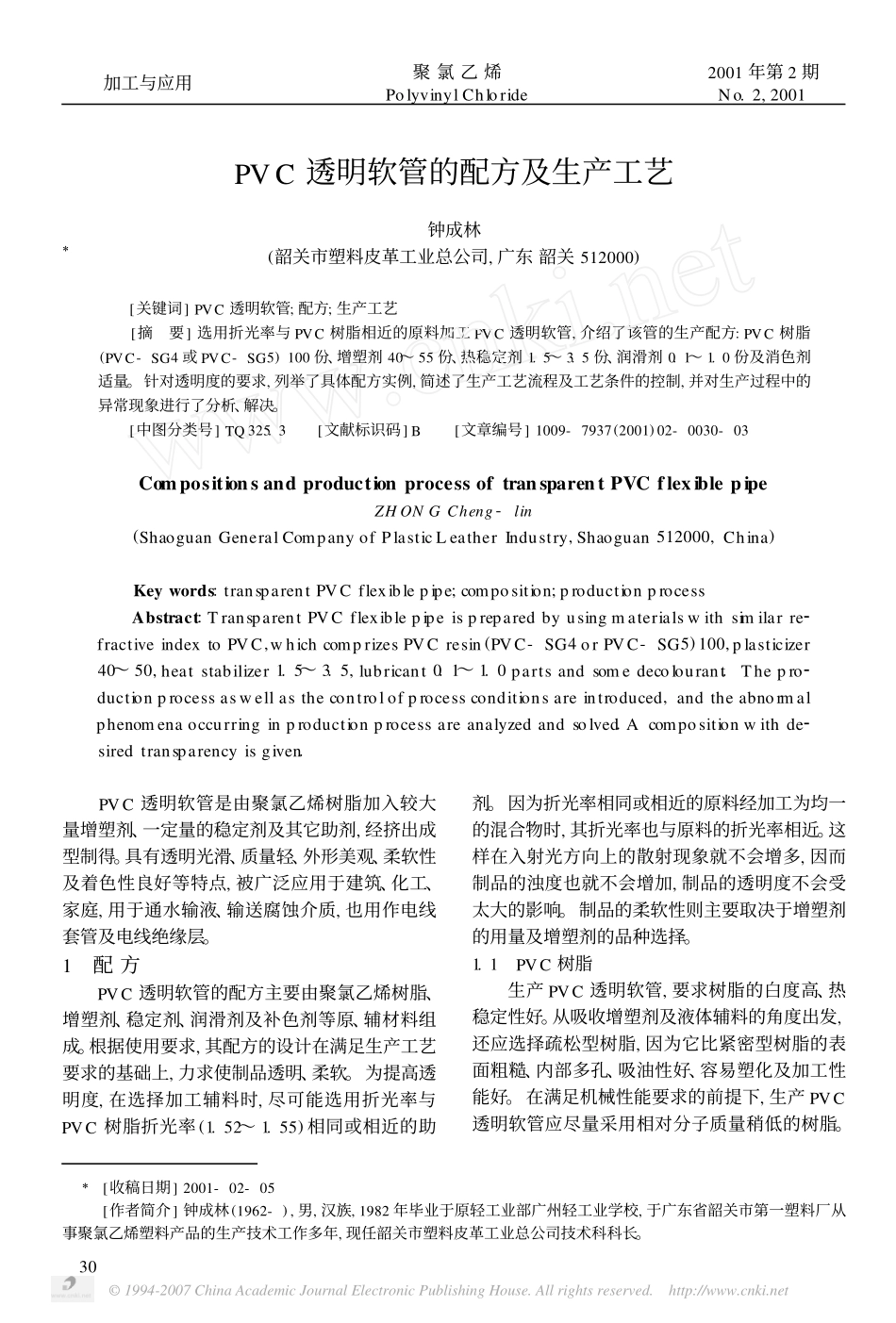

PVC透明软管的配方及生产工艺钟成林Ξ(韶关市塑料皮革工业总公司,广东韶关512000)[关键词]PVC透明软管;配方;生产工艺[摘要]选用折光率与PVC树脂相近的原料加工PVC透明软管,介绍了该管的生产配方:PVC树脂(PVC-SG4或PVC-SG5)100份、增塑剂40~55份、热稳定剂1.5~3.5份、润滑剂0.1~1.0份及消色剂适量。针对透明度的要求,列举了具体配方实例,简述了生产工艺流程及工艺条件的控制,并对生产过程中的异常现象进行了分析、解决。[中图分类号]TQ325.3[文献标识码]B[文章编号]1009-7937(2001)02-0030-03CompositionsandproductionprocessoftransparentPVCflexiblepipeZHONGCheng-lin(ShaoguanGeneralCompanyofPlasticLeatherIndustry,Shaoguan512000,China)Keywords:transparentPVCflexiblepipe;composition;productionprocessAbstract:TransparentPVCflexiblepipeispreparedbyusingmaterialswithsimilarre2fractiveindextoPVC,whichcomprizesPVCresin(PVC-SG4orPVC-SG5)100,plasticizer40~50,heatstabilizer1.5~3.5,lubricant0.1~1.0partsandsomedecolourant.Thepro2ductionprocessaswellasthecontrolofprocessconditionsareintroduced,andtheabnormalphenomenaoccurringinproductionprocessareanalyzedandsolved.Acompositionwithde2siredtransparencyisgiven.PVC透明软管是由聚氯乙烯树脂加入较大量增塑剂、一定量的稳定剂及其它助剂,经挤出成型制得。具有透明光滑、质量轻、外形美观、柔软性及着色性良好等特点,被广泛应用于建筑、化工、家庭,用于通水输液、输送腐蚀介质,也用作电线套管及电线绝缘层。1配方PVC透明软管的配方主要由聚氯乙烯树脂、增塑剂、稳定剂、润滑剂及补色剂等原、辅材料组成。根据使用要求,其配方的设计在满足生产工艺要求的基础上,力求使制品透明、柔软。为提高透明度,在选择加工辅料时,尽可能选用折光率与PVC树脂折光率(1.52~1.55)相同或相近的助剂。因为折光率相同或相近的原料经加工为均一的混合物时,其折光率也与原料的折光率相近。这样在入射光方向上的散射现象就不会增多,因而制品的浊度也就不会增加,制品的透明度不会受太大的影响。制品的柔软性则主要取决于增塑剂的用量及增塑剂的品种选择。1.1PVC树脂生产PVC透明软管,要求树脂的白度高、热稳定性好。从吸收增塑剂及液体辅料的角度出发,还应选择疏松型树脂,因为它比紧密型树脂的表面粗糙、内部多孔、吸油性好、容易塑化及加工性能好。在满足机械性能要求的前提下,生产PVC透明软管应尽量采用相对分子质量稍低的树脂。03加工与应用聚氯乙烯PolyvinylChloride2001年第2期No.2,2001Ξ[收稿日期]2001-02-05[作者简介]钟成林(1962-),男,汉族,1982年毕业于原轻工业部广州轻工业学校,于广东省韶关市第一塑料厂从事聚氯乙烯塑料产品的生产技术工作多年,现任韶关市塑料皮革工业总公司技术科科长。©1994-2007ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net因为常用的增塑剂DOP和DBP中常含有相对分子质量偏低的组分,当加工温度高于185℃时,常常会挥发而形成气泡,温度只能偏低控制。在这种情况下,相对分子质量低的树脂其塑化熔融程度要比相对分子质量大的树脂高,有利于提高制品的透明度。具体来说,PVC-SG4或PVC-SG5树脂较理想。国内很多厂家生产的PVC树脂质量都很好,能满足PVC透明软管的生产要求。如:齐鲁石化公司氯碱厂生产的S-900和S-1000,上海氯碱总厂生产的WS-900和WS-1000,天津化工厂生产的PVC-SG4和PVC-SG5等。1.2增塑剂软质PVC制品的柔软性、弹性及耐低温性能,取决于增塑剂的用量和品种。增塑剂的加入,不仅能调整PVC制品的柔软性、弹性及耐低温性能,还能降低PVC的熔融温度及熔体粘度,从而降低其成型加工温度。选用增塑剂时,主要考虑其增塑效果、耐寒性、耐久性及对PVC透明性的影响等性能。邻苯二甲酸二辛酯(DOP)是综合性能较好的一种增塑剂,折光率为1.484,与PVC折光率(1.52~1.55)接近,且市场供应情况较好,常用作PVC透明软管的主增塑剂。邻苯二甲酸二丁酯(DBP)以其甚佳的增塑效果,常用作辅增塑剂,与DOP一起组成PVC透明软管的增塑系统。DBP的折光率为1.492,同样接...
