等向强化、随动强化理解VIP专享VIP免费

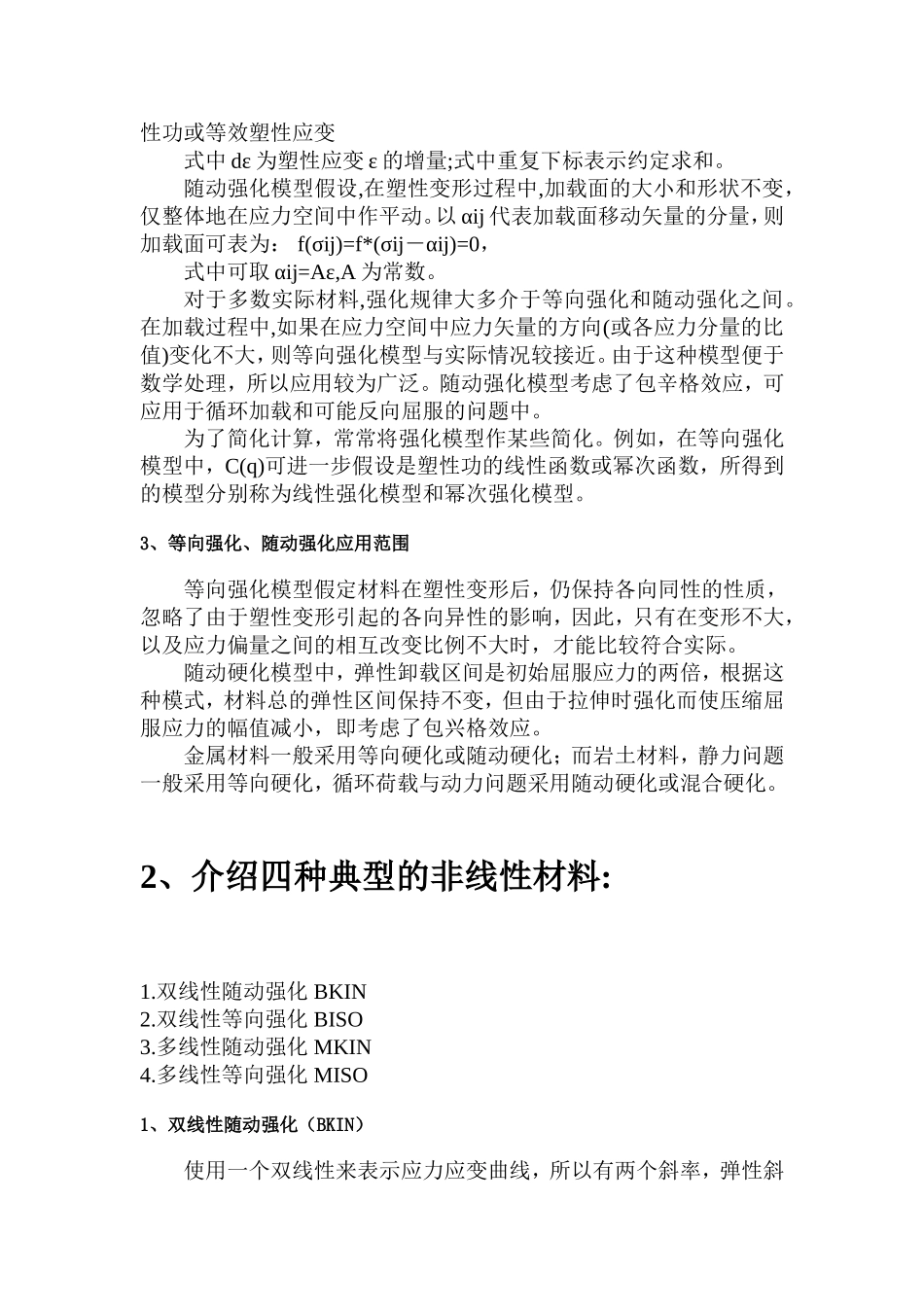

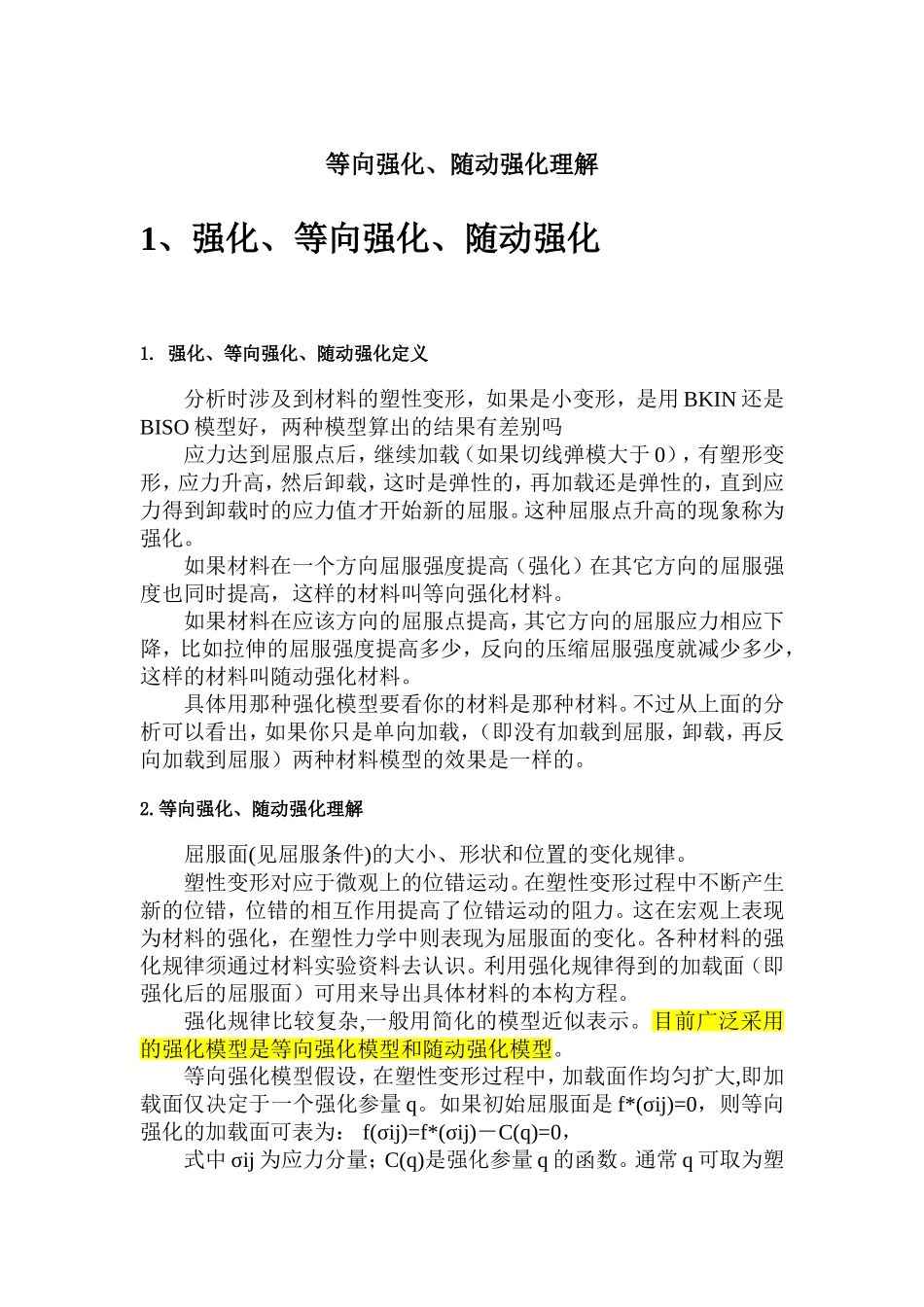

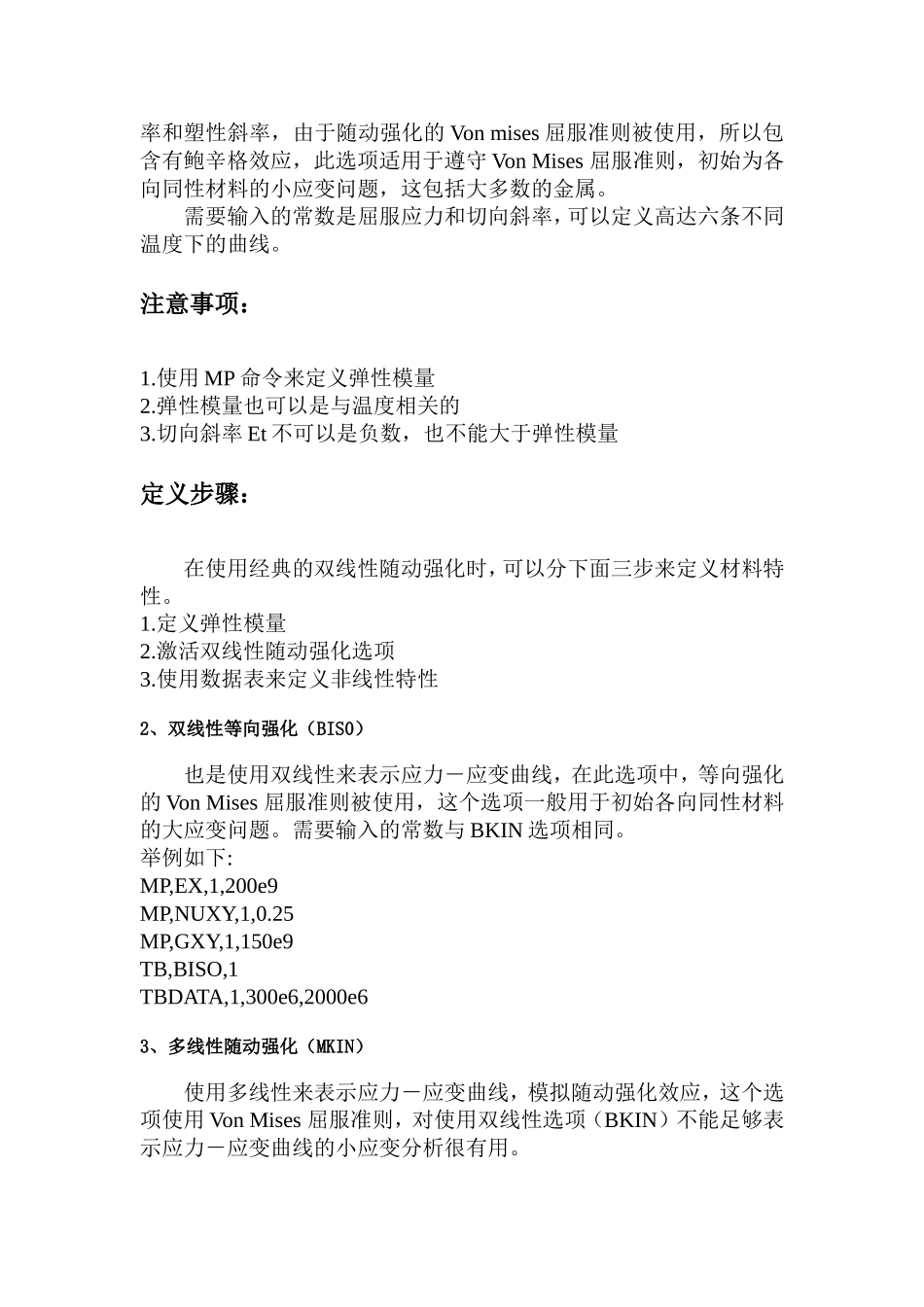

等向强化、随动强化理解1、强化、等向强化、随动强化1.强化、等向强化、随动强化定义分析时涉及到材料的塑性变形，如果是小变形，是用BKIN还是BISO模型好，两种模型算出的结果有差别吗应力达到屈服点后，继续加载（如果切线弹模大于0），有塑形变形，应力升高，然后卸载，这时是弹性的，再加载还是弹性的，直到应力得到卸载时的应力值才开始新的屈服。这种屈服点升高的现象称为强化。如果材料在一个方向屈服强度提高（强化）在其它方向的屈服强度也同时提高，这样的材料叫等向强化材料。如果材料在应该方向的屈服点提高，其它方向的屈服应力相应下降，比如拉伸的屈服强度提高多少，反向的压缩屈服强度就减少多少，这样的材料叫随动强化材料。具体用那种强化模型要看你的材料是那种材料。不过从上面的分析可以看出，如果你只是单向加载，（即没有加载到屈服，卸载，再反向加载到屈服）两种材料模型的效果是一样的。2.等向强化、随动强化理解屈服面(见屈服条件)的大小、形状和位置的变化规律。塑性变形对应于微观上的位错运动。在塑性变形过程中不断产生新的位错，位错的相互作用提高了位错运动的阻力。这在宏观上表现为材料的强化，在塑性力学中则表现为屈服面的变化。各种材料的强化规律须通过材料实验资料去认识。利用强化规律得到的加载面（即强化后的屈服面）可用来导出具体材料的本构方程。强化规律比较复杂,一般用简化的模型近似表示。目前广泛采用的强化模型是等向强化模型和随动强化模型。等向强化模型假设，在塑性变形过程中，加载面作均匀扩大,即加载面仅决定于一个强化参量q。如果初始屈服面是f*(σij)=0，则等向强化的加载面可表为：f(σij)=f*(σij)－C(q)=0，式中σij为应力分量；C(q)是强化参量q的函数。通常q可取为塑性功或等效塑性应变式中dε为塑性应变ε的增量;式中重复下标表示约定求和。随动强化模型假设,在塑性变形过程中,加载面的大小和形状不变，仅整体地在应力空间中作平动。以αij代表加载面移动矢量的分量，则加载面可表为：f(σij)=f*(σij－αij)=0，式中可取αij=Aε,A为常数。对于多数实际材料,强化规律大多介于等向强化和随动强化之间。在加载过程中,如果在应力空间中应力矢量的方向(或各应力分量的比值)变化不大，则等向强化模型与实际情况较接近。由于这种模型便于数学处理，所以应用较为广泛。随动强化模型考虑了包辛格效应，可应用于循环加载和可能反向屈服的问题中。为了简化计算，常常将强化模型作某些简化。例如，在等向强化模型中，C(q)可进一步假设是塑性功的线性函数或幂次函数，所得到的模型分别称为线性强化模型和幂次强化模型。3、等向强化、随动强化应用范围等向强化模型假定材料在塑性变形后，仍保持各向同性的性质，忽略了由于塑性变形引起的各向异性的影响，因此，只有在变形不大，以及应力偏量之间的相互改变比例不大时，才能比较符合实际。随动硬化模型中，弹性卸载区间是初始屈服应力的两倍，根据这种模式，材料总的弹性区间保持不变，但由于拉伸时强化而使压缩屈服应力的幅值减小，即考虑了包兴格效应。金属材料一般采用等向硬化或随动硬化；而岩土材料，静力问题一般采用等向硬化，循环荷载与动力问题采用随动硬化或混合硬化。2、介绍四种典型的非线性材料:1.双线性随动强化BKIN2.双线性等向强化BISO3.多线性随动强化MKIN4.多线性等向强化MISO1、双线性随动强化（BKIN）使用一个双线性来表示应力应变曲线，所以有两个斜率，弹性斜率和塑性斜率，由于随动强化的Vonmises屈服准则被使用，所以包含有鲍辛格效应，此选项适用于遵守VonMises屈服准则，初始为各向同性材料的小应变问题，这包括大多数的金属。需要输入的常数是屈服应力和切向斜率，可以定义高达六条不同温度下的曲线。注意事项：1.使用MP命令来定义弹性模量2.弹性模量也可以是与温度相关的3.切向斜率Et不可以是负数，也不能大于弹性模量定义步骤：在使用经典的双线性随动强化时，可以分下面三步来定义材料特性。1.定义弹性模量2.激活双线性随动强化选项3.使用数据表来定义非线性特性2、双线性等向强化（BIS0）也是使用双线性来表示应力－应变曲线，在此选项中，等向...
