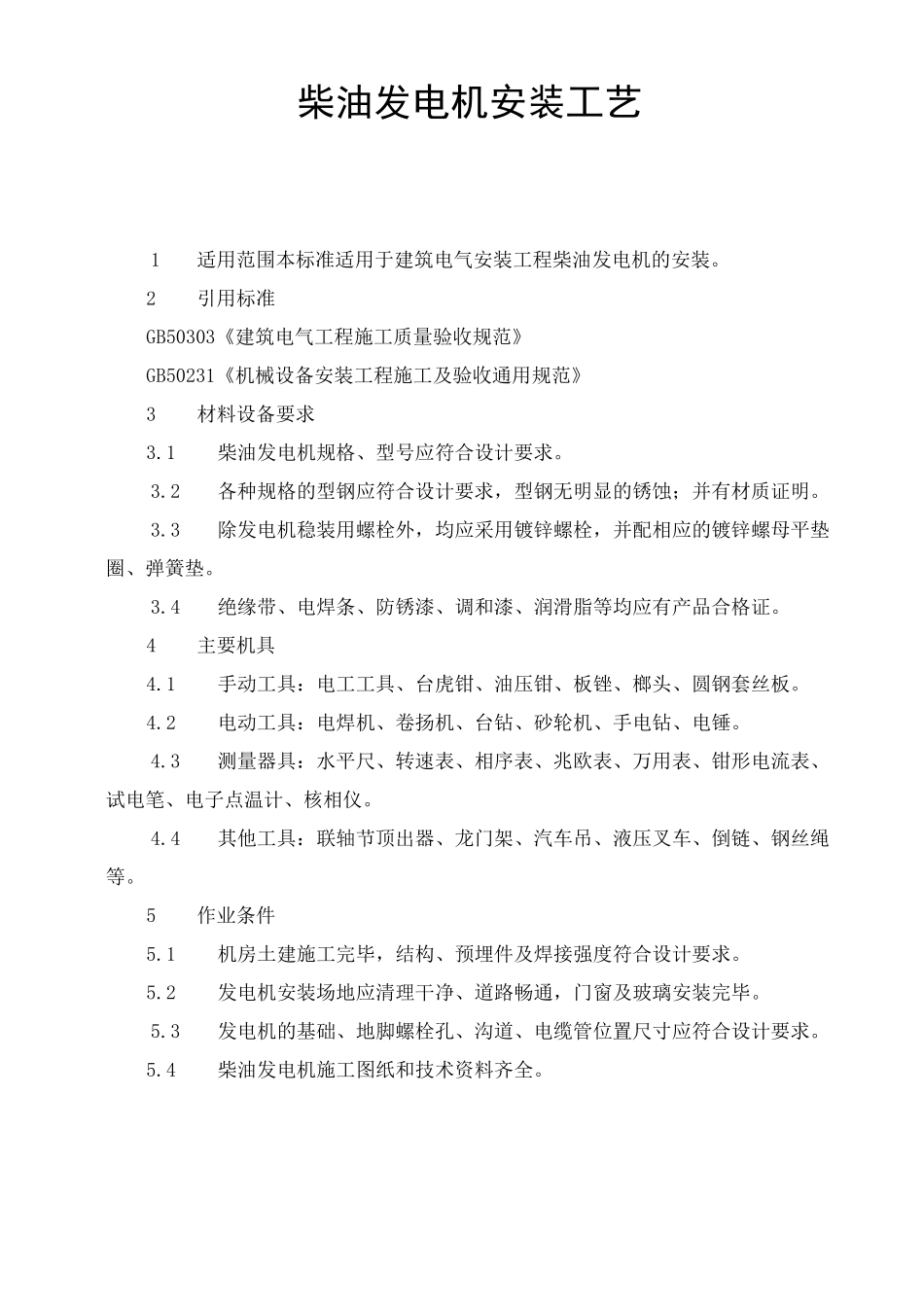

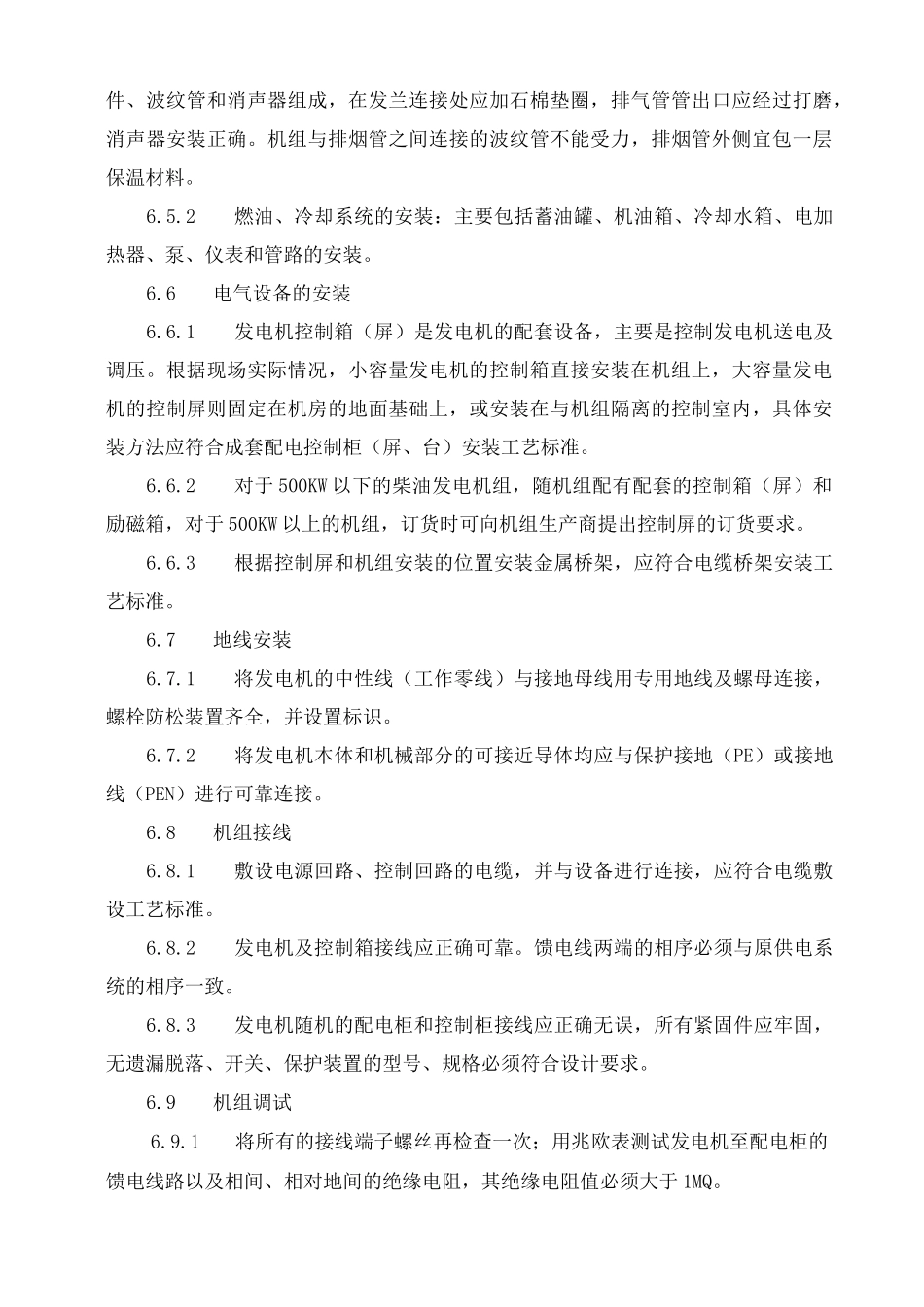

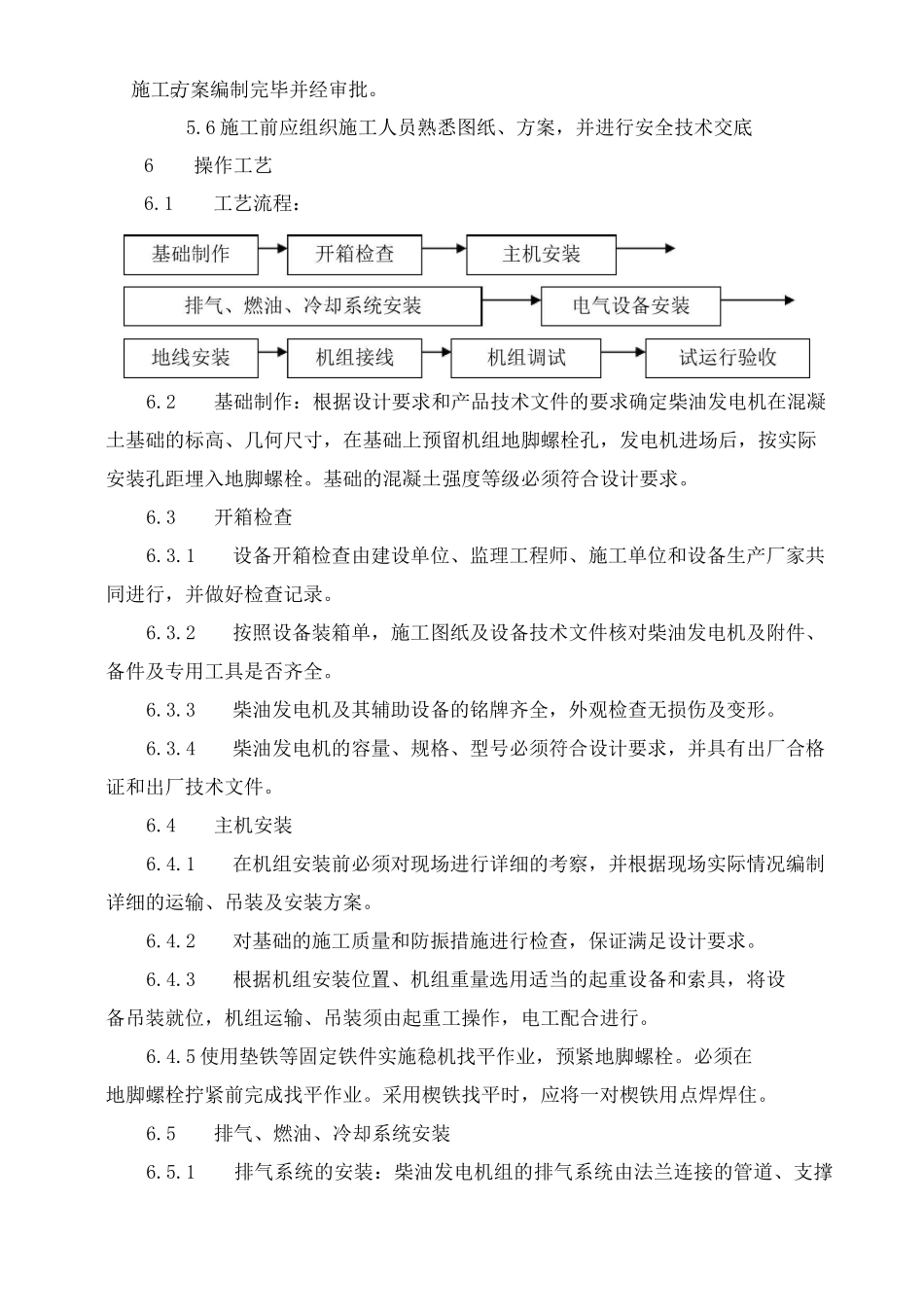

柴油发电机安装工艺1适用范围本标准适用于建筑电气安装工程柴油发电机的安装。2引用标准GB50303《建筑电气工程施工质量验收规范》GB50231《机械设备安装工程施工及验收通用规范》3材料设备要求3.1柴油发电机规格、型号应符合设计要求。3.2各种规格的型钢应符合设计要求，型钢无明显的锈蚀；并有材质证明。3.3除发电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。3.4绝缘带、电焊条、防锈漆、调和漆、润滑脂等均应有产品合格证。4主要机具4.1手动工具：电工工具、台虎钳、油压钳、板锉、榔头、圆钢套丝板。4.2电动工具：电焊机、卷扬机、台钻、砂轮机、手电钻、电锤。4.3测量器具：水平尺、转速表、相序表、兆欧表、万用表、钳形电流表、试电笔、电子点温计、核相仪。4.4其他工具：联轴节顶出器、龙门架、汽车吊、液压叉车、倒链、钢丝绳等。5作业条件5.1机房土建施工完毕，结构、预埋件及焊接强度符合设计要求。5.2发电机安装场地应清理干净、道路畅通，门窗及玻璃安装完毕。5.3发电机的基础、地脚螺栓孔、沟道、电缆管位置尺寸应符合设计要求。5.4柴油发电机施工图纸和技术资料齐全。5.施工方案编制完毕并经审批。5.6施工前应组织施工人员熟悉图纸、方案，并进行安全技术交底6操作工艺6.1工艺流程：6.2基础制作：根据设计要求和产品技术文件的要求确定柴油发电机在混凝土基础的标高、几何尺寸，在基础上预留机组地脚螺栓孔，发电机进场后，按实际安装孔距埋入地脚螺栓。基础的混凝土强度等级必须符合设计要求。6.3开箱检查6.3.1设备开箱检查由建设单位、监理工程师、施工单位和设备生产厂家共同进行，并做好检查记录。6.3.2按照设备装箱单，施工图纸及设备技术文件核对柴油发电机及附件、备件及专用工具是否齐全。6.3.3柴油发电机及其辅助设备的铭牌齐全，外观检查无损伤及变形。6.3.4柴油发电机的容量、规格、型号必须符合设计要求，并具有出厂合格证和出厂技术文件。6.4主机安装6.4.1在机组安装前必须对现场进行详细的考察，并根据现场实际情况编制详细的运输、吊装及安装方案。6.4.2对基础的施工质量和防振措施进行检查，保证满足设计要求。6.4.3根据机组安装位置、机组重量选用适当的起重设备和索具，将设备吊装就位，机组运输、吊装须由起重工操作，电工配合进行。6.4.5使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。必须在地脚螺栓拧紧前完成找平作业。采用楔铁找平时，应将一对楔铁用点焊焊住。6.5排气、燃油、冷却系统安装6.5.1排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在发兰连接处应加石棉垫圈，排气管管出口应经过打磨，消声器安装正确。机组与排烟管之间连接的波纹管不能受力，排烟管外侧宜包一层保温材料。6.5.2燃油、冷却系统的安装：主要包括蓄油罐、机油箱、冷却水箱、电加热器、泵、仪表和管路的安装。6.6电气设备的安装6.6.1发电机控制箱（屏）是发电机的配套设备，主要是控制发电机送电及调压。根据现场实际情况，小容量发电机的控制箱直接安装在机组上，大容量发电机的控制屏则固定在机房的地面基础上，或安装在与机组隔离的控制室内，具体安装方法应符合成套配电控制柜（屏、台）安装工艺标准。6.6.2对于500KW以下的柴油发电机组，随机组配有配套的控制箱（屏）和励磁箱，对于500KW以上的机组，订货时可向机组生产商提出控制屏的订货要求。6.6.3根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装工艺标准。6.7地线安装6.7.1将发电机的中性线（工作零线）与接地母线用专用地线及螺母连接，螺栓防松装置齐全，并设置标识。6.7.2将发电机本体和机械部分的可接近导体均应与保护接地（PE）或接地线（PEN）进行可靠连接。6.8机组接线6.8.1敷设电源回路、控制回路的电缆，并与设备进行连接，应符合电缆敷设工艺标准。6.8.2发电机及控制箱接线应正确可靠。馈电线两端的相序必须与原供电系统的相序一致。6.8.3发电机随机的配电柜和控制柜接线应正确无误，所有紧固件应牢固，无遗漏脱落、开关、保护装置的型号、规格必须符合设计要求。6.9机组调试6.9.1将所有的接线端子螺丝再...
