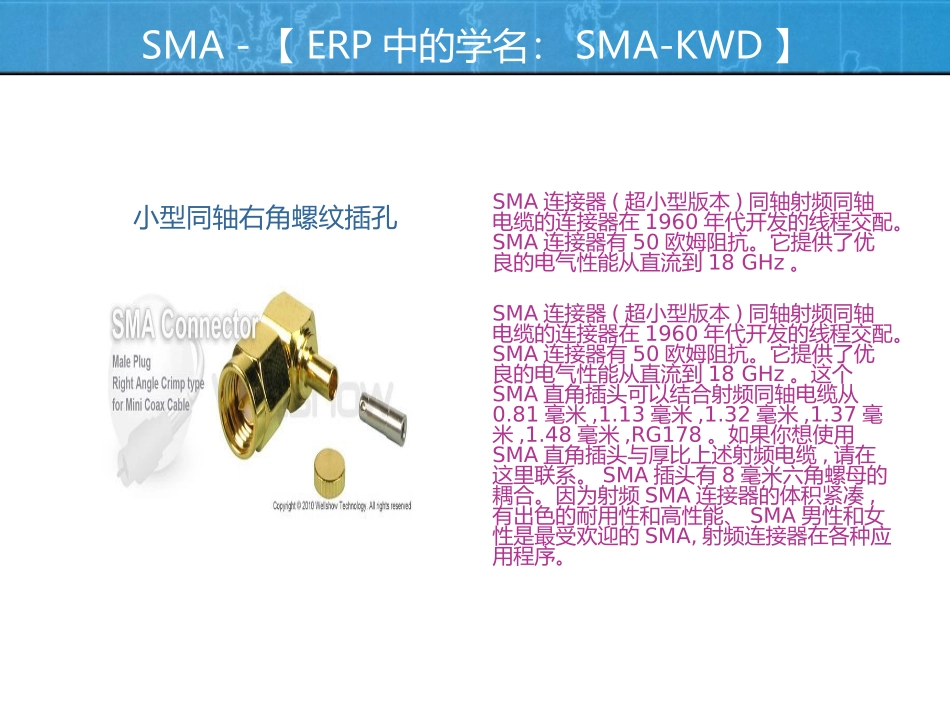

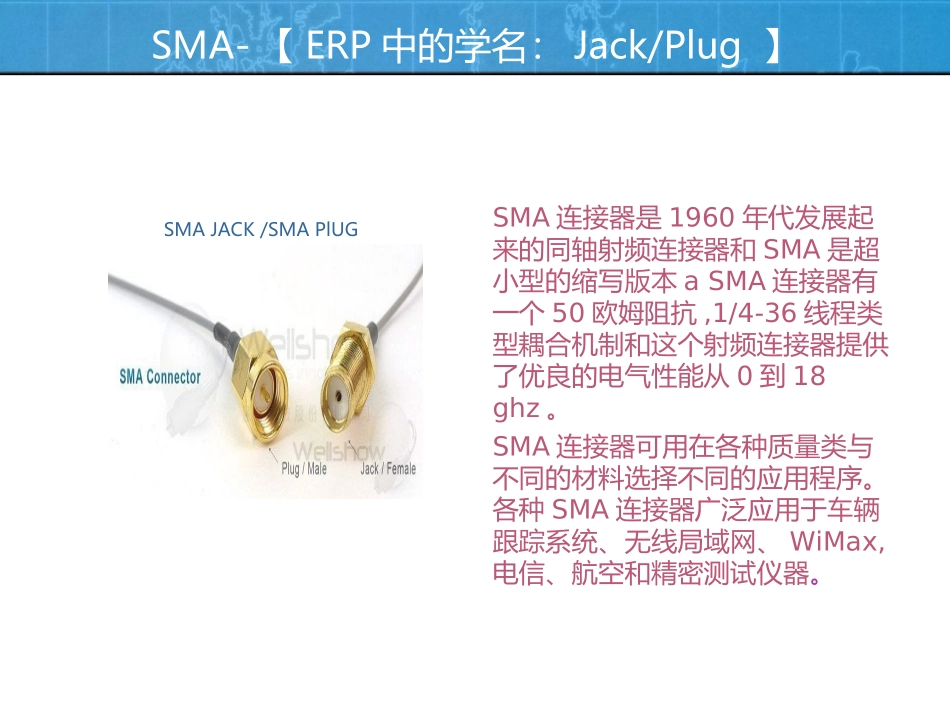

各种SMA的CONNECTOR区分方法SMA-【ERP中的学名:SMA-KWD】小型同轴右角螺纹插孔SMA连接器(超小型版本)同轴射频同轴电缆的连接器在1960年代开发的线程交配。SMA连接器有50欧姆阻抗。它提供了优良的电气性能从直流到18GHz。SMA连接器(超小型版本)同轴射频同轴电缆的连接器在1960年代开发的线程交配。SMA连接器有50欧姆阻抗。它提供了优良的电气性能从直流到18GHz。这个SMA直角插头可以结合射频同轴电缆从0.81毫米,1.13毫米,1.32毫米,1.37毫米,1.48毫米,RG178。如果你想使用SMA直角插头与厚比上述射频电缆,请在这里联系。SMA插头有8毫米六角螺母的耦合。因为射频SMA连接器的体积紧凑,有出色的耐用性和高性能、SMA男性和女性是最受欢迎的SMA,射频连接器在各种应用程序。SMA-【ERP中的学名:Jack/Plug】SMAJACK/SMAPlUGSMA连接器是1960年代发展起来的同轴射频连接器和SMA是超小型的缩写版本aSMA连接器有一个50欧姆阻抗,1/4-36线程类型耦合机制和这个射频连接器提供了优良的电气性能从0到18ghz。SMA连接器可用在各种质量类与不同的材料选择不同的应用程序。各种SMA连接器广泛应用于车辆跟踪系统、无线局域网、WiMax,电信、航空和精密测试仪器。SMA-【ERP中学名:Plug】SMAConnectorplugSMAMaleisequippedwith8mmhexnuttoallowtorquebywretch.SMAcouplingnuthasinnerthreadandmalepin.SMA插孔是被8mm的六角螺母配套使用,SMA连接内螺母纹和插孔内针。SMA-【ERP中的直角jack/plug】SMA直角插孔、插座Thecableentrywayisat90degreeagainstcouplingway.电缆入口是在90度角连接的地方。左图是SMA直角插孔,右图是SMA直角插座。SMA-【ERP中的学名:JACK】SMAConnectorJackSMAFemalehas4.32mmlengthouterthreadforcouplingpurpose,and6.24mmdiameterofthreadarea.SMA插座有4.32mm长得度外螺纹偶合的目的和6.24mm的直径螺纹区。SMA-【ERP中的Jack/PlUG】前挂式穿板式SMA插座连接器后挂式穿板式SMA插座连接器当螺纹长度远远超过4.5毫米左右,配有垫圈和螺母,我们可以明确为舱壁安装类型。舱壁意味着连接器可以与垫圈和螺母安装在墙上或面板。后挂载舱壁型SMA连接器在交配后壁山类型有越来越多的线程结束。安装后,垫圈和螺母接触外部设备。前山类型舱壁SMA连接器前壁山类型越来越多的线程在有线或pcb安装结束。安装后,垫圈和螺母内的设备。SMA-【ERP中的直型PlUG/JACK】SMA-straightPlUG/JACKThecableentrywayisverticaltocouplingway这个电缆的入口连接方式是垂直的。左图是SMA直型插孔,右图是SMA直型插座。SMA-【ERP中六角螺母、垫圈、密封圈】SMA六角螺母、垫圈、密封圈AsealingO-ringisembeddedinsidethehexflange.Aftermountingontopanelsheetwithwasherandnut,theO-ringcanresistdustandmoisture.一个密封环被嵌入到六角螺母里面,密封圈与螺母和垫圈相互体贴,密封圈将可以抵制尘埃和潮湿。左图是六角螺母中图是垫圈右图是密封圈SMA-【ERP中双孔插孔、插座】SMA-双板插孔、插座2thruholesonconnectorflange.Theflangeisexposedoutside.Twoscrewsareinsertedintoandhavenutstofixfromtheinternalofenclosure.通过这两个接插件的边缘,凸缘螺栓暴露在外面。两个螺母插入,六角螺母去巩固外壳的框架。SMA-【ERP中四孔嵌入版】SMA四孔插入的面板4thruholesonconnectorflange.Theflangeisexposedoutside.Fourscrewsareinsertedintoandhavenutstofixfromtheinternalofenclosure.通过这两个接插件的边缘,凸缘螺栓暴露在外面。四个螺母插入,六角螺母去巩固外壳的框架SMA-【ERP中的PCB板上的JACK/PlUGSMA直型PCB的插件PCBtypeSMAconnectornormallyhas2.9mmor3.9mmleglengths.FourlegsandoneconductorwillgothroughPCBvertically,andbesolderedinrearsideofPCB.PCB类型SMA的正常有2.9mm或者3.9mm的腿长,四条腿和一个传导器垂直贯穿到PCB,使SMA可以焊接到PCB的上边。SMA-【ERP中straightEdgeMount】SMA直棱偏角SMAedgemountconnectorwillbemountedwiththePCBfromboard’sedgeside.SMA直型偏角连接器将与PCB的母版焊接在一起。
