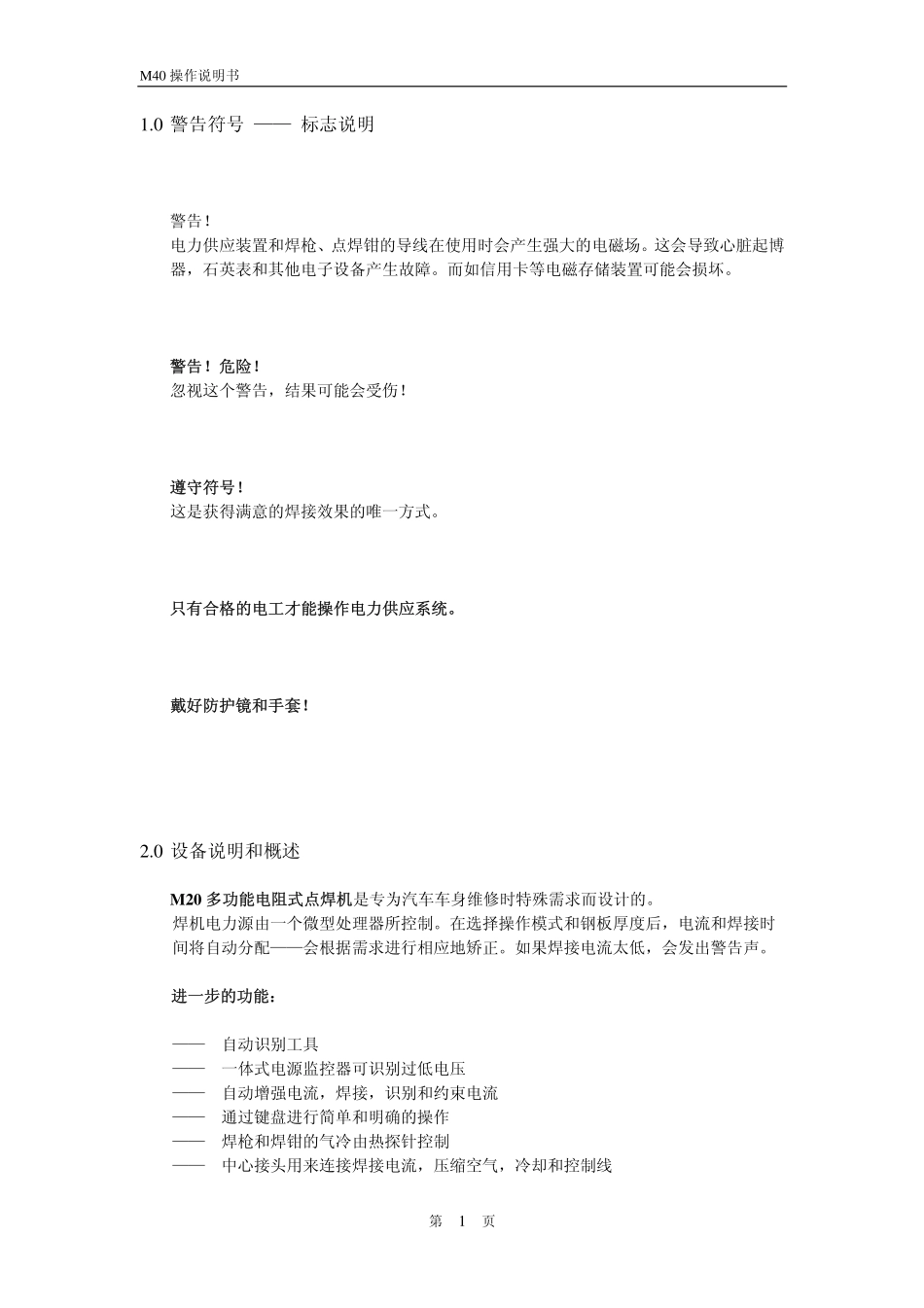

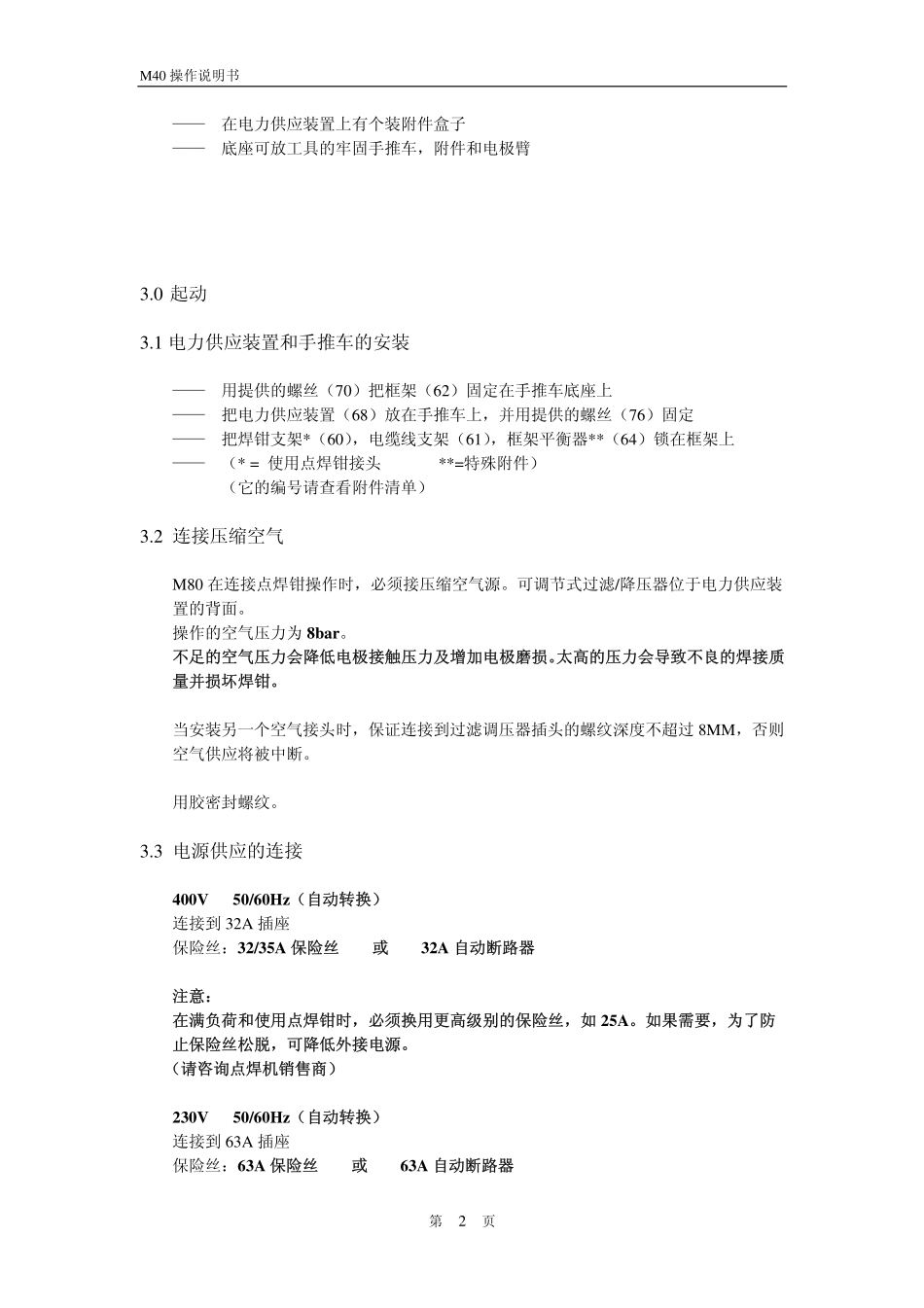

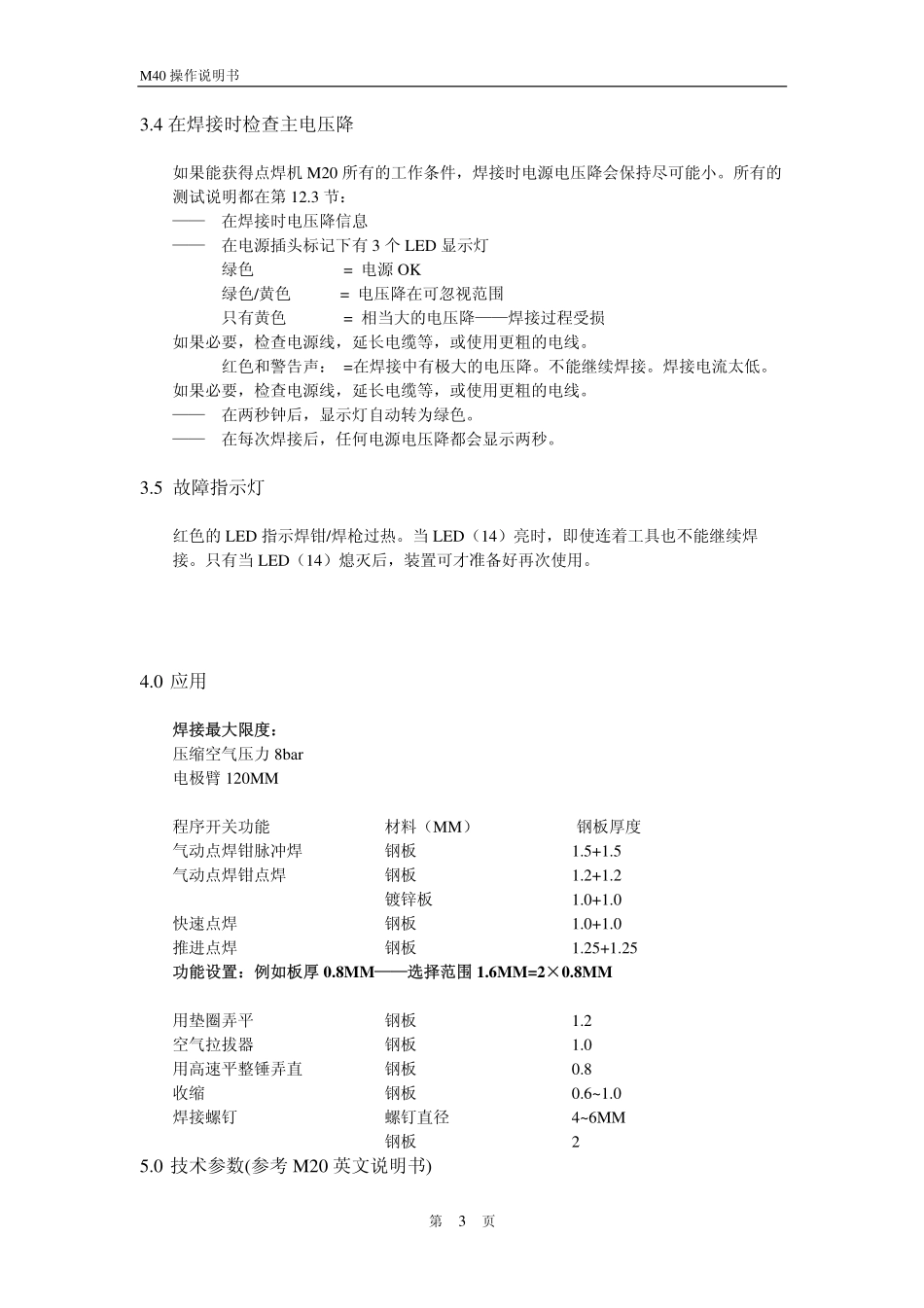

M40操作说明书第1页1.0警告符号——标志说明警告！电力供应装置和焊枪、点焊钳的导线在使用时会产生强大的电磁场。这会导致心脏起博器，石英表和其他电子设备产生故障。而如信用卡等电磁存储装置可能会损坏。警告！危险！忽视这个警告，结果可能会受伤！遵守符号！这是获得满意的焊接效果的唯一方式。只有合格的电工才能操作电力供应系统。戴好防护镜和手套！2.0设备说明和概述M20多功能电阻式点焊机是专为汽车车身维修时特殊需求而设计的。焊机电力源由一个微型处理器所控制。在选择操作模式和钢板厚度后，电流和焊接时间将自动分配——会根据需求进行相应地矫正。如果焊接电流太低，会发出警告声。进一步的功能：——自动识别工具——一体式电源监控器可识别过低电压——自动增强电流，焊接，识别和约束电流——通过键盘进行简单和明确的操作——焊枪和焊钳的气冷由热探针控制——中心接头用来连接焊接电流，压缩空气，冷却和控制线M40操作说明书第2页——在电力供应装置上有个装附件盒子——底座可放工具的牢固手推车，附件和电极臂3.0起动3.1电力供应装置和手推车的安装——用提供的螺丝（70）把框架（62）固定在手推车底座上——把电力供应装置（68）放在手推车上，并用提供的螺丝（76）固定——把焊钳支架*（60），电缆线支架（61），框架平衡器**（64）锁在框架上——（*=使用点焊钳接头**=特殊附件）（它的编号请查看附件清单）3.2连接压缩空气M80在连接点焊钳操作时，必须接压缩空气源。可调节式过滤/降压器位于电力供应装置的背面。操作的空气压力为8bar。不足的空气压力会降低电极接触压力及增加电极磨损。太高的压力会导致不良的焊接质量并损坏焊钳。当安装另一个空气接头时，保证连接到过滤调压器插头的螺纹深度不超过8MM，否则空气供应将被中断。用胶密封螺纹。3.3电源供应的连接400V50/60Hz（自动转换）连接到32A插座保险丝：32/35A保险丝或32A自动断路器注意：在满负荷和使用点焊钳时，必须换用更高级别的保险丝，如25A。如果需要，为了防止保险丝松脱，可降低外接电源。（请咨询点焊机销售商）230V50/60Hz（自动转换）连接到63A插座保险丝：63A保险丝或63A自动断路器M40操作说明书第3页3.4在焊接时检查主电压降如果能获得点焊机M20所有的工作条件，焊接时电源电压降会保持尽可能小。所有的测试说明都在第12.3节：——在焊接时电压降信息——在电源插头标记下有3个LED显示灯绿色=电源OK绿色/黄色=电压降在可忽视范围只有黄色=相当大的电压降——焊接过程受损如果必要，检查电源线，延长电缆等，或使用更粗的电线。红色和警告声：=在焊接中有极大的电压降。不能继续焊接。焊接电流太低。如果必要，检查电源线，延长电缆等，或使用更粗的电线。——在两秒钟后，显示灯自动转为绿色。——在每次焊接后，任何电源电压降都会显示两秒。3.5故障指示灯红色的LED指示焊钳/焊枪过热。当LED（14）亮时，即使连着工具也不能继续焊接。只有当LED（14）熄灭后，装置可才准备好再次使用。4.0应用焊接最大限度：压缩空气压力8bar电极臂120MM程序开关功能材料（MM）钢板厚度气动点焊钳脉冲焊钢板1.5+1.5气动点焊钳点焊钢板1.2+1.2镀锌板1.0+1.0快速点焊钢板1.0+1.0推进点焊钢板1.25+1.25功能设置：例如板厚0.8MM——选择范围1.6MM=2×0.8MM用垫圈弄平钢板1.2空气拉拔器钢板1.0用高速平整锤弄直钢板0.8收缩钢板0.6~1.0焊接螺钉螺钉直径4~6MM钢板25.0技术参数(参考M20英文说明书)M40操作说明书第4页6.0用点焊钳工作警告：当电流中断，更换电极或调整电极间隙时，关掉电源或设到“推点焊”模式！否则有触电的危险！——把点焊钳的插头（箭头朝上）插入电源装置的中间插座（63），并插到底。——装置将自动转换到“焊钳”标记。——当使用未标定焊钳时，按AB键设置“焊钳”标记。——顺时针拧紧中间接头处的套筒螺母。——在套筒中插入电极臂（25和26）——确保可动电极臂（26）插到位。——插入并调整电极头（27）。——电极头间隙为6~8MM——检查尺寸6所有的销——拧紧插座头盖的螺丝。——在首次使用点焊钳后，重新检查电极间隙，如果有必要，则重新调整。良好的电极头状况是准确的...
