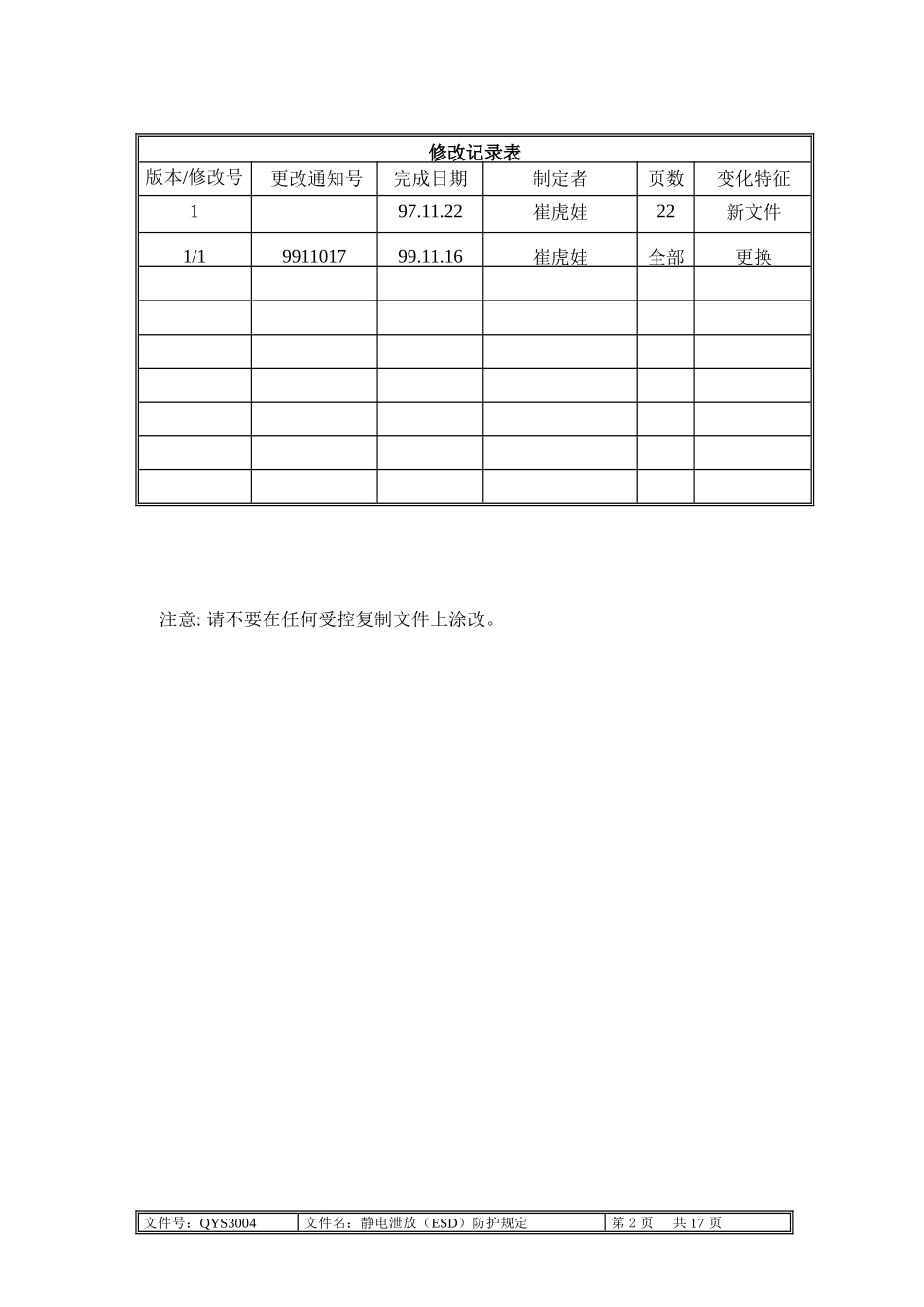

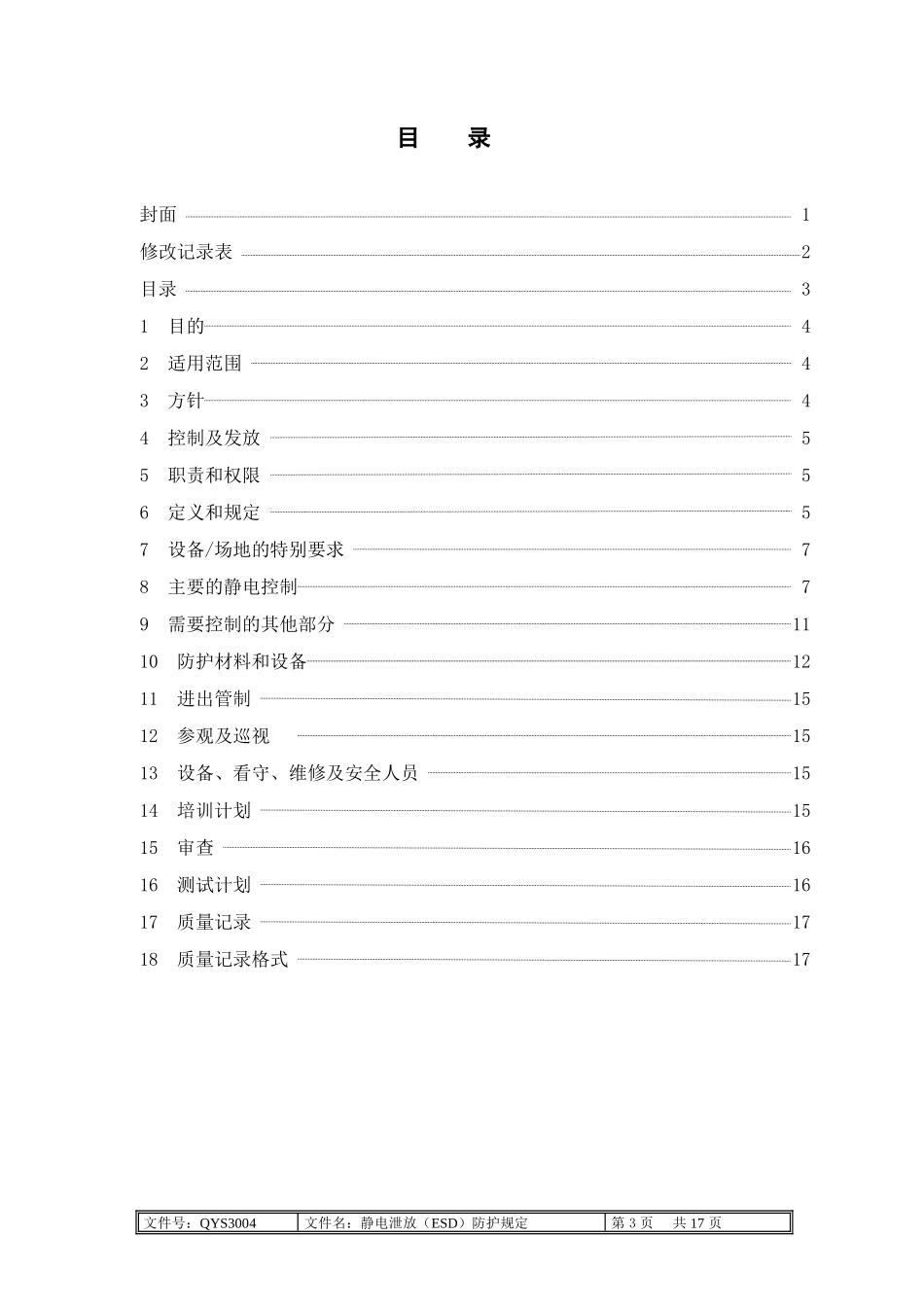

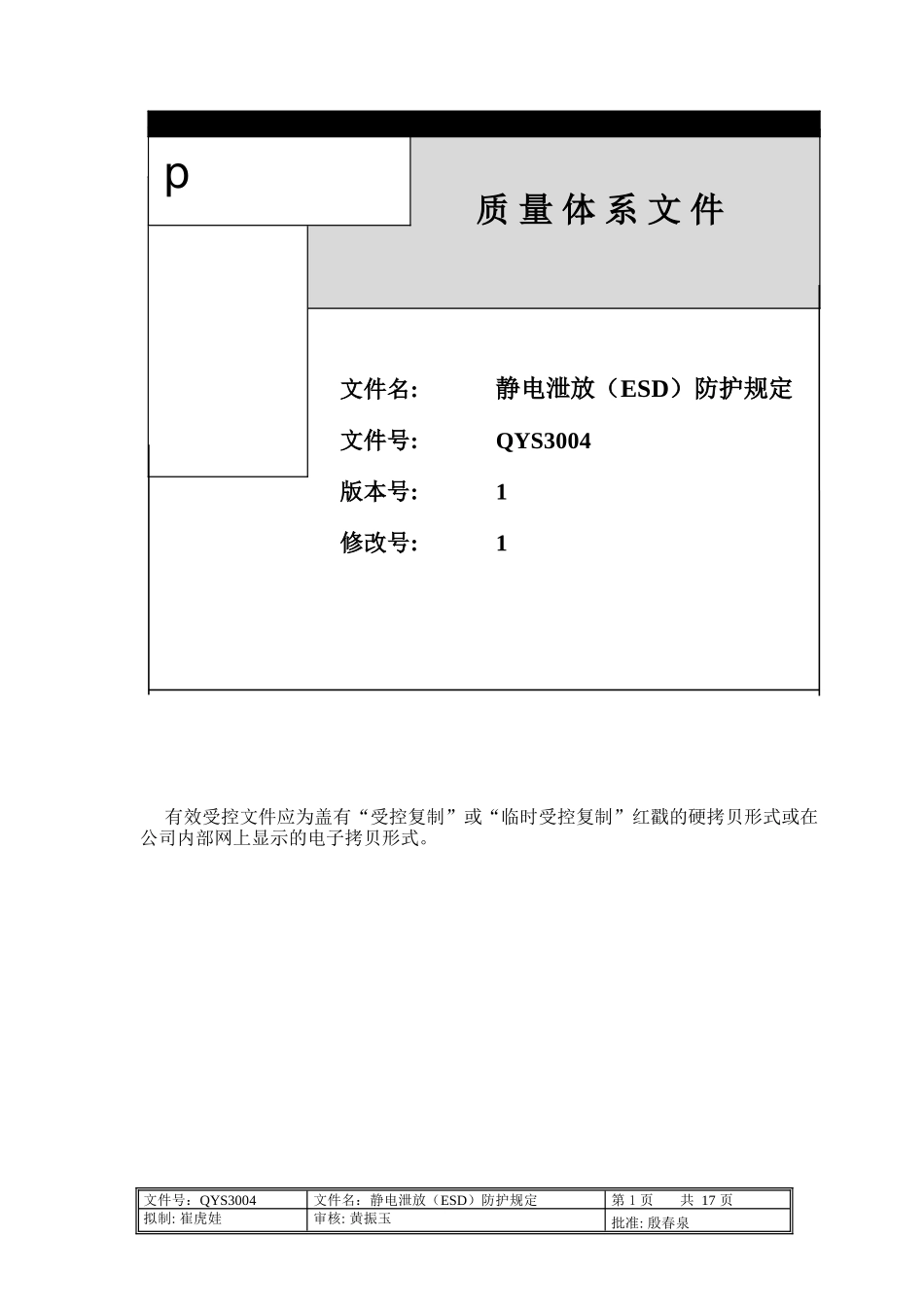

有效受控文件应为盖有“受控复制”或“临时受控复制”红戳的硬拷贝形式或在公司内部网上显示的电子拷贝形式。文件号：QYS3004文件名：静电泄放（ESD）防护规定第1页共17页拟制:崔虎娃审核:黄振玉批准:殷春泉质量体系文件p文件名:静电泄放（ESD）防护规定文件号:QYS3004版本号:1修改号:1修改记录表版本/修改号更改通知号完成日期制定者页数变化特征197.11.22崔虎娃22新文件1/1991101799.11.16崔虎娃全部更换注意:请不要在任何受控复制文件上涂改。文件号：QYS3004文件名：静电泄放（ESD）防护规定第2页共17页目录封面1修改记录表2目录31目的42适用范围43方针44控制及发放55职责和权限56定义和规定57设备/场地的特别要求78主要的静电控制79需要控制的其他部分1110防护材料和设备1211进出管制1512参观及巡视1513设备、看守、维修及安全人员1514培训计划1515审查1616测试计划1617质量记录1718质量记录格式17文件号：QYS3004文件名：静电泄放（ESD）防护规定第3页共17页1目的本文件的目的是规定ESD控制方针的要求，从而能够有效全面的控制ESD，本文件包含了防止ESD对产品损坏的程序和准则。2范围本文件适用于那些从事TEK制造业的人员及相关设备。为了确保静电敏感器件及组件在搬运和贮存的过程中受到适当的保护，本文件所提出的要求、准则及惯例为最低限度，针对特殊的过程、区域或产品可以定义更高的保护等级。3方针按照在此规定的程序和准则执行，它为可销售的产品和用户的产品提供足够的保护，从而防止ESD的损坏。用于制造可销售产品的器件、组件的ESD灵敏度由管理部门决定，以便建立足够的保护等级(见第五部分)。在对可销售产品和用户产品有潜在损坏的地方，应提供适当级别保护，从而保护最为敏感的器件(见第七部分)。对那些须暴露ESD敏感器件、组件的地方，需要特别标出，已标出须保护的区域的标识要醒目。任何人如要进入已标明要求ESD保护的区域，都须按照该区域所规定的要求执行，如在标明ESD保护的区域发现不符合规定要求的人员，则应护送出该区域直到符合要求为止，参观和维修人员对本要求可以例外(见第11，12，13部分)。在ESD保护区域参观应由已受过ESD培训的人员指导，并且该人员应知道被参观区域的要求，应尽可能做到与被参观区域的要求一致。例如：如果不易找到适合高筒靴的脚套，那么穿高筒靴的人在参观时就要被告知他们不要触摸或靠近任何暴露的器件、组件或产品，在该区域工作的人员或经常参观的人员则必须符合该地区的要求，而不是尽量做到(见第14部分)。直接参与生产，测试可销售产品、用户产品的人员须每年至少一次接受ESD培训(见第14部分)对于那些因工作关系而须经常进入放有未曾屏蔽的可销售产品、用户产品的区域的支持人员，必须每年至少一次接受ESD培训(见第五14部分)。对于那些不经常进入ESD控制区域的人员应至少有一堂培训课，使得他们了解该区域的要求和惯例，这些区域处理可销售产品或用户产品。与ESD方针有关的物料更改须重新培训。品质主管将决定是否需要重新培训(见第14部分)。工程管理部门应决定ESD保护的适当等级，以防止由于ESD对关键敏感器件的损坏而引起的NPI项目混乱。文件号：QYS3004文件名：静电泄放（ESD）防护规定第4页共17页4控制及发放品质部负责本方针的更改及更改的认可。任何使用本文件的人在使用前须确认本文件的版本，可以与品质部联系来确认文件的状态。品质部负责本文件的发放及控制。5职责和权限5.1要求区域或大楼的职能部门应确保本文件的要求得到遵从。当可销售的产品，用户的产品处于生产部门的控制下时，生产管理部门应为这些产品提供足够的保护以防止ESD的损坏，除非在操作员手册中规定，否则销售产品不需特别静电防护。如果产品不适宜销售，且元器件外露，并有ESD损坏的危险，则应提供与生产时一样或更高级别的保护。6定义和规定6.1防静电材料防静电材料的表面电阻在109～1014之间如粉红色聚合物6.2导体材料ESD防护材料的表面电阻最大值为105如：barrierbags，静电屏蔽袋，黑色托盘(箱)，3mvelostat。6.3器件失效器件失效可以发生在生产过程的任何环节，半导体器件、电路板及产品组件都对静电敏感，静...
