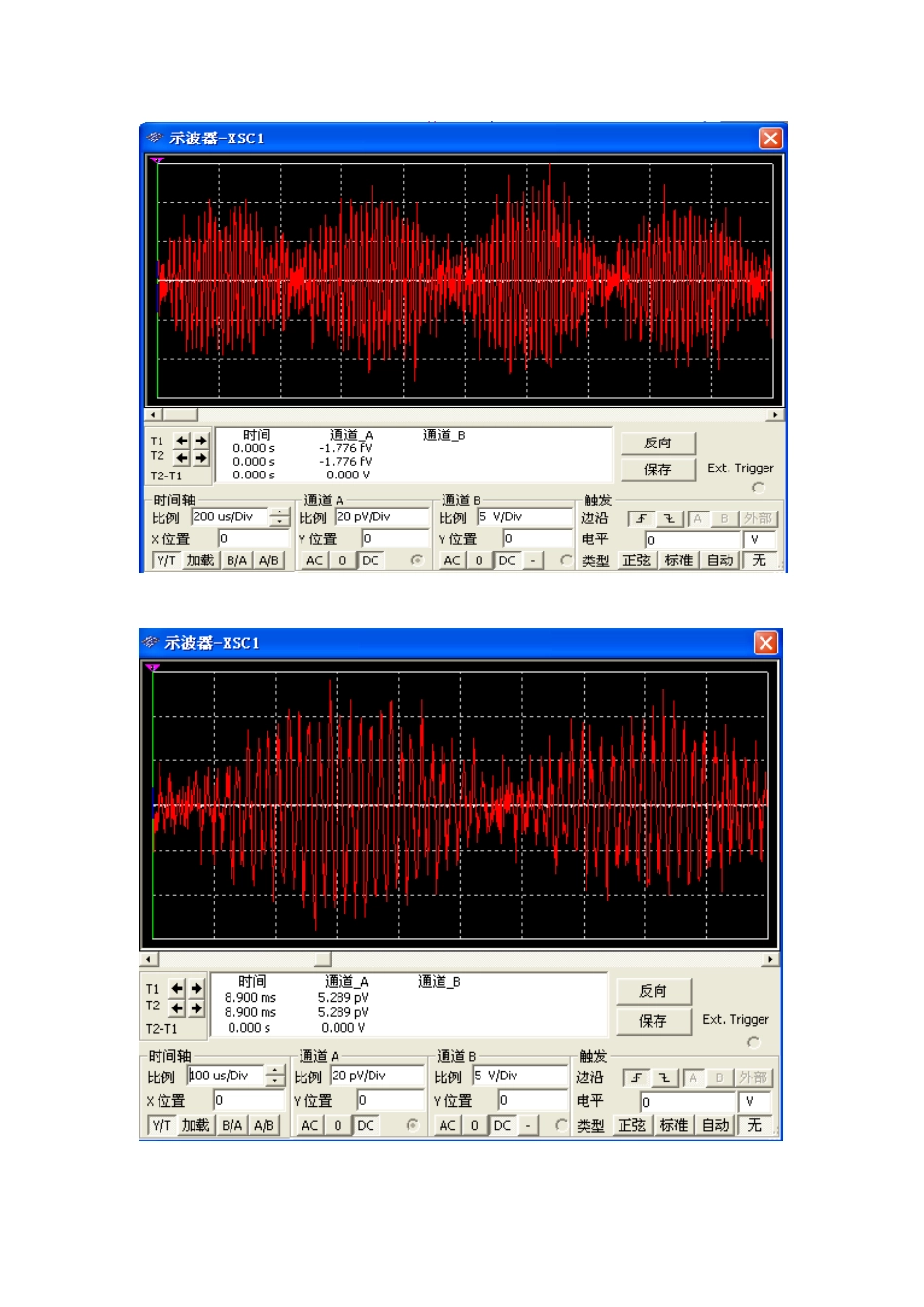

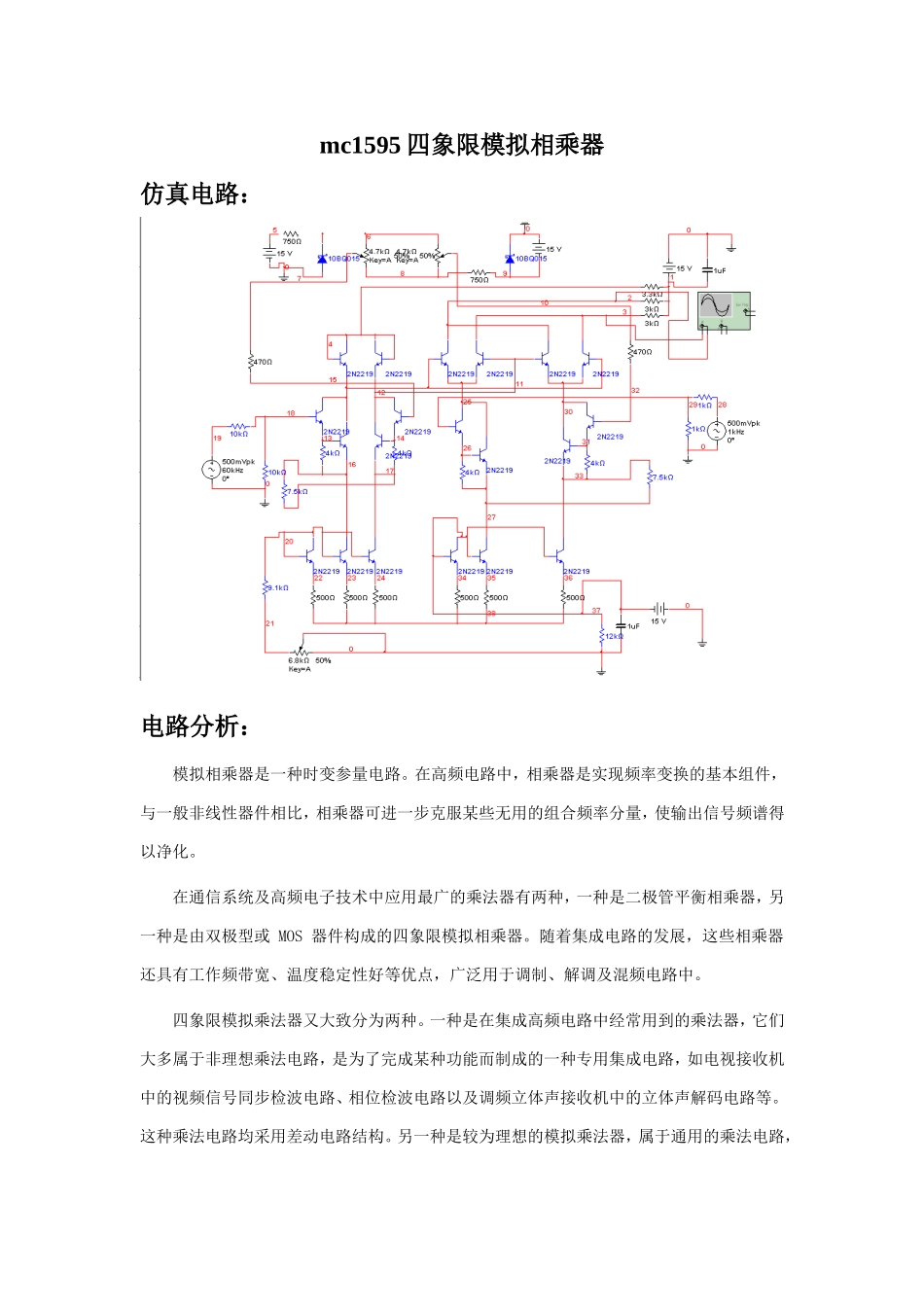

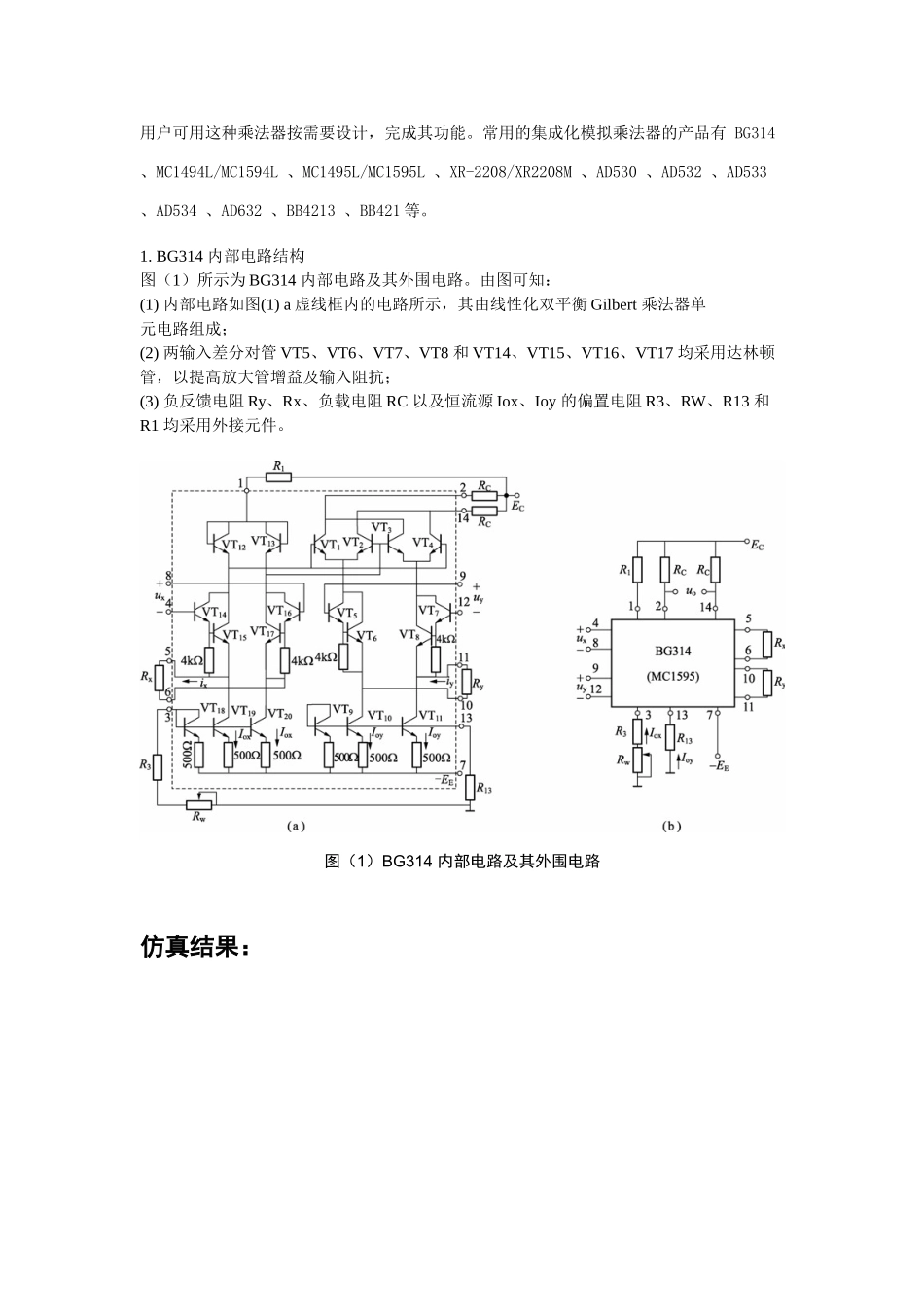

mc1595四象限模拟相乘器仿真电路:电路分析:模拟相乘器是一种时变参量电路。在高频电路中,相乘器是实现频率变换的基本组件,与一般非线性器件相比,相乘器可进一步克服某些无用的组合频率分量,使输出信号频谱得以净化。在通信系统及高频电子技术中应用最广的乘法器有两种,一种是二极管平衡相乘器,另一种是由双极型或MOS器件构成的四象限模拟相乘器。随着集成电路的发展,这些相乘器还具有工作频带宽、温度稳定性好等优点,广泛用于调制、解调及混频电路中。四象限模拟乘法器又大致分为两种。一种是在集成高频电路中经常用到的乘法器,它们大多属于非理想乘法电路,是为了完成某种功能而制成的一种专用集成电路,如电视接收机中的视频信号同步检波电路、相位检波电路以及调频立体声接收机中的立体声解码电路等。这种乘法电路均采用差动电路结构。另一种是较为理想的模拟乘法器,属于通用的乘法电路,用户可用这种乘法器按需要设计,完成其功能。常用的集成化模拟乘法器的产品有BG314、MC1494L/MC1594L、MC1495L/MC1595L、XR-2208/XR2208M、AD530、AD532、AD533、AD534、AD632、BB4213、BB421等。1.BG314内部电路结构图(1)所示为BG314内部电路及其外围电路。由图可知:(1)内部电路如图(1)a虚线框内的电路所示,其由线性化双平衡Gilbert乘法器单元电路组成;(2)两输入差分对管VT5、VT6、VT7、VT8和VT14、VT15、VT16、VT17均采用达林顿管,以提高放大管增益及输入阻抗;(3)负反馈电阻Ry、Rx、负载电阻RC以及恒流源Iox、Ioy的偏置电阻R3、RW、R13和R1均采用外接元件。图(1)BG314内部电路及其外围电路仿真结果:
