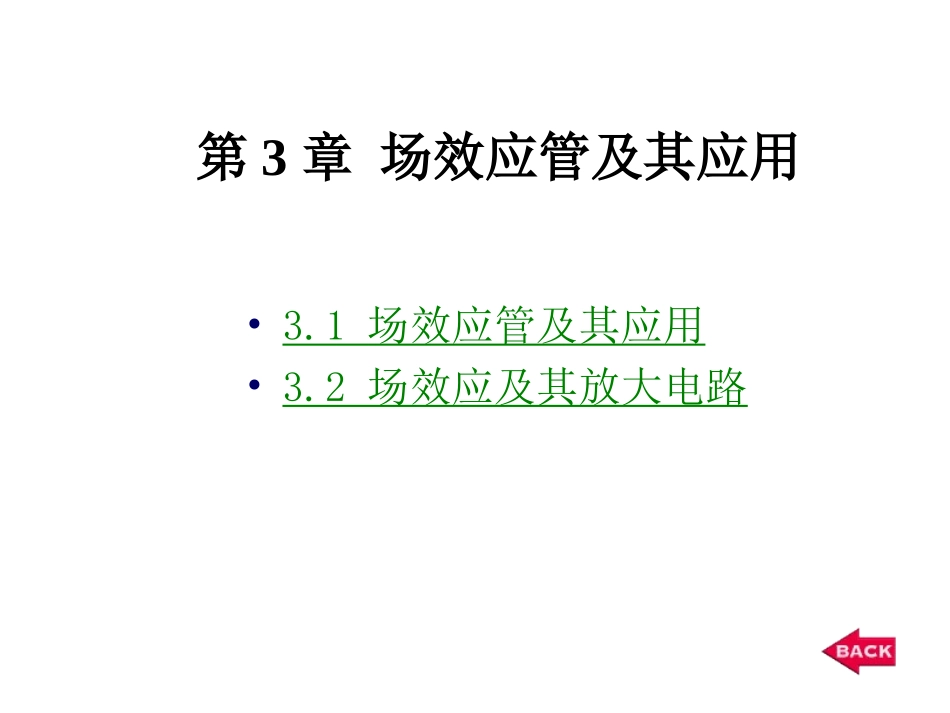

第3章场效应管及其应用•3
1场效应管及其应用•3
2场效应及其放大电路3

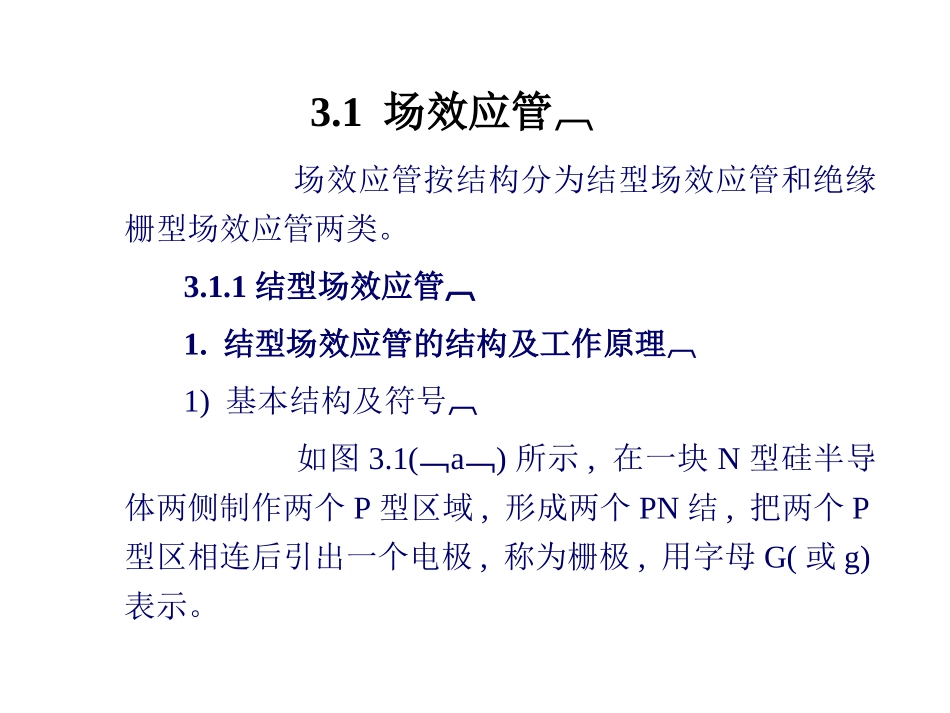

1场效应管场效应管按结构分为结型场效应管和绝缘栅型场效应管两类
1结型场效应管1
结型场效应管的结构及工作原理1)基本结构及符号如图3
1(a)所示,在一块N型硅半导体两侧制作两个P型区域,形成两个PN结,把两个P型区相连后引出一个电极,称为栅极,用字母G(或g)表示

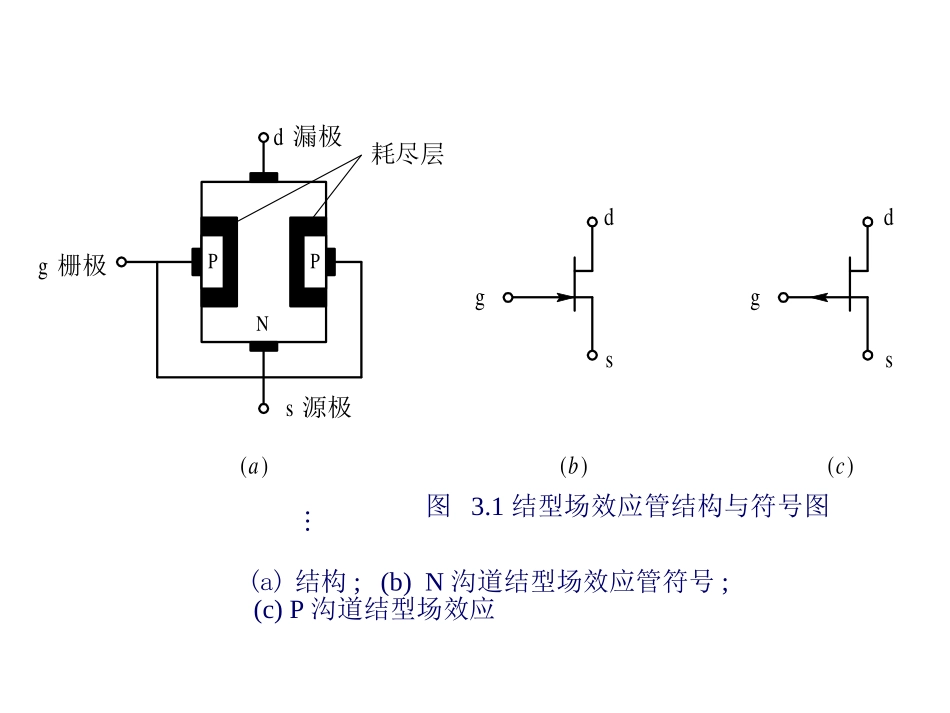

dsgd漏极g栅极PPN耗尽层s源极dsg(a)(b)(c)图3
1结型场效应管结构与符号图(a)结构;(b)N沟道结型场效应管符号;(c)P沟道结型场效应2)工作原理图3
2表示的是结型场效应管施加偏置电压后的接线图
2.特性曲线场效应管的特性曲线分为转移特性曲线和输出特性曲线
1)转移特性在uDS一定时,漏极电流iD与栅源电压uGS之间的关系称为转移特性
即常数ufdsuigsD)((3
1)dgSUDDiDUGGPPuDS£«££«££«£uGS££«NRd图3
2N沟道结型场效应管工作原理543210£1£2£3£4uDS=12VuGS/ViD/mAIDSSUGS(off)图3
3N沟道结型场效应管转移特性曲线2)输出特性输出特性是指栅源电压uGS一定,漏极电流iD与漏极电压uDS之间的关系,即在UGS(off)≤uGS≤0的范围内,漏极电流iD与栅极电压uGS的关系为2)()1(UuIioffGSGSDSSD(3
2)常数ufGSuiDSD)((3
3)01234524681012141618iD/mAuDS/V夹断区可变电阻区£4V£3V£2V£1V击穿区恒流区(放大区)uDS£½0V图3
4N沟道结型场效应管输出特性曲线3
2绝缘栅型场效应管1
增强型绝缘栅场效应管的结构及工作原理1)结构及符号2)工作原理图3
5增强型MOS管结构及符号图(a)N沟道结构图;(b
