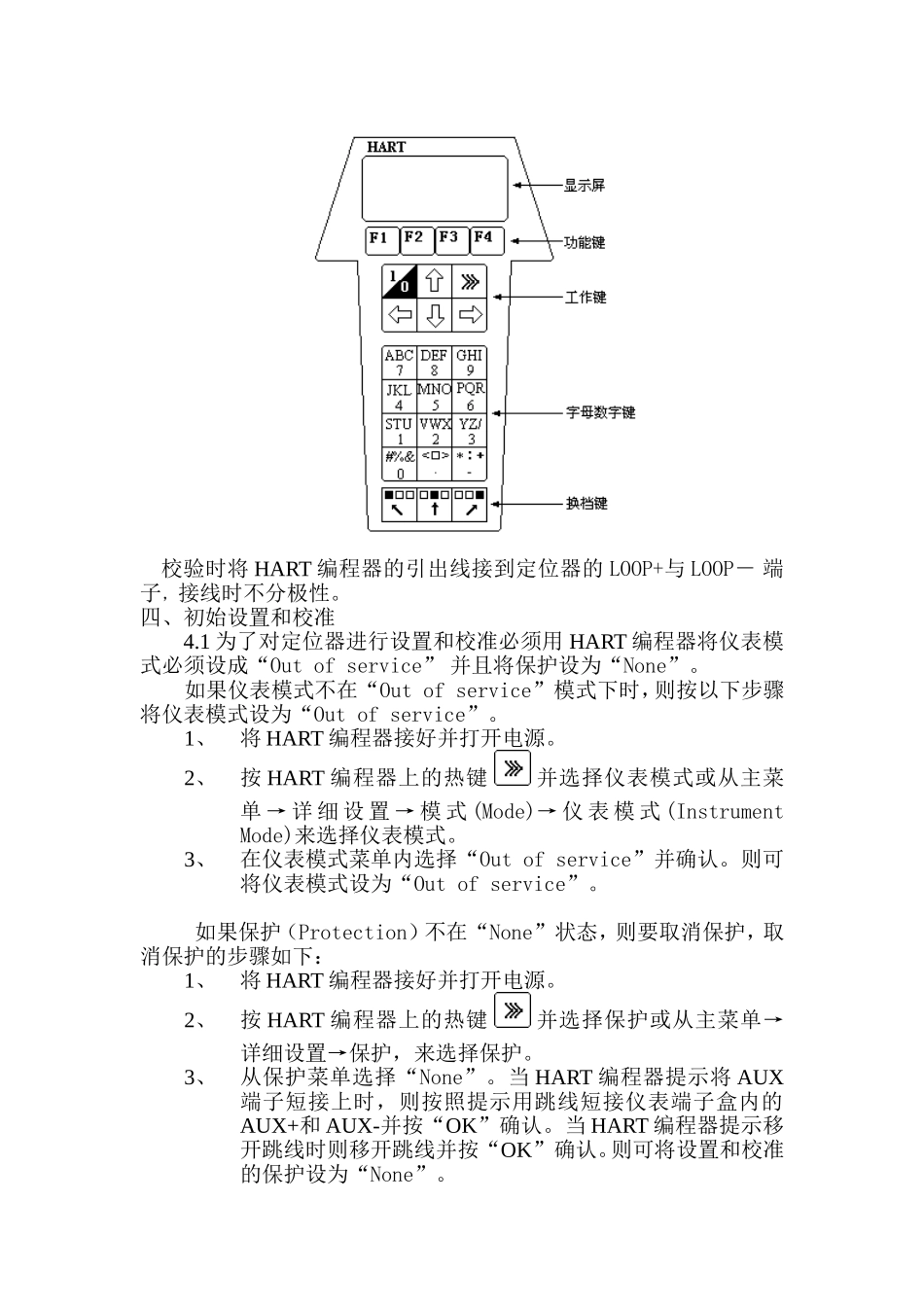

FisherDVC5000/6000系列智能定位器一、FisherDVC5000/6000系列定位器原理FisherDVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图其工作原理是，控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。二、安装要点Fisher智能定位器对安装要求较严格，以往的经验表明，以前的几次阀门校验出错都是因为安装错误造成的。Fisher智能定位器的反馈杆如图所示其上有A、B两个孔来确定连接位置。当阀门为风开阀时，定位销钉穿过A孔插入定位器表体上的固定孔，当阀门为风关阀时，定位销钉穿过B孔插入定位器表体上的固定孔来确定连接位置。然后将十字架的连接杆放入反馈杆的槽内，其所放位置与该阀的行程相对应。三、275型HART通讯器简介HART通讯器各部分功能如图所示：校验时将HART编程器的引出线接到定位器的LOOP+与LOOP－端子，接线时不分极性。四、初始设置和校准4.1为了对定位器进行设置和校准必须用HART编程器将仪表模式必须设成“Outofservice”并且将保护设为“None”。如果仪表模式不在“Outofservice”模式下时，则按以下步骤将仪表模式设为“Outofservice”。1、将HART编程器接好并打开电源。2、按HART编程器上的热键并选择仪表模式或从主菜单→详细设置→模式(Mode)→仪表模式(InstrumentMode)来选择仪表模式。3、在仪表模式菜单内选择“Outofservice”并确认。则可将仪表模式设为“Outofservice”。如果保护（Protection）不在“None”状态，则要取消保护，取消保护的步骤如下：1、将HART编程器接好并打开电源。2、按HART编程器上的热键并选择保护或从主菜单→详细设置→保护，来选择保护。3、从保护菜单选择“None”。当HART编程器提示将AUX端子短接上时，则按照提示用跳线短接仪表端子盒内的AUX+和AUX-并按“OK”确认。当HART编程器提示移开跳线时则移开跳线并按“OK”确认。则可将设置和校准的保护设为“None”。4.2初始设置初始设置有两种方法，即自动设置和手动设置，建议使用自动设置。其路径为主菜单→初始设置→自动设置（AutoSetup）→设置诀窍(SetupWizard)。然后依照编程器的提示来设置执行机构制造厂名，如果设置的执行机构制造厂名未列入列表则选择“Other”；设置执行机构的类型，如果设置的执行机构类型未列入列表则选择“Other”；输入执行机构的尺寸；输入仪表气源压力；确定工厂缺省数据是否用于初始设置。设置诀窍根据执行机构的制造厂商及其确定的型号来决定所要求的设置信息，如果执行机构制造厂家与型号均选择“Other”，则会被提示输入如下参数：执行机构类型：单作用或双作用（SigleorDouble）反馈特征（Feedbackchar）：旋转轴或滑杆式（RotaryshaftorSlidingstem）仪表气源压力（InstSupplyPressur）：选择一个气源压力量程使仪表的气源压力包括在这个范围内。事故状态下阀的动作，即零控制信号时阀的动作。行程传感器旋转方向（气信号压力增加时使行程传感器顺时针或逆时针旋转），HART编程器会询问是否能使阀移动来确定行程传感器的旋转。若肯定回答则使阀在全行程范围内动作来决定行程传感器的旋转方向。若否定回答则人为确定当气信号增加时行程传感器是顺时针还是逆时针旋转。4.3自动校准阀行程设置诀窍的设置完成后，按OK回到自动设置菜单，选择自动校准行程（AutoCalibTravel）使定位器能够自动校准阀的行程，请按照HART编程器所显示的提示来做。五、稳定与优化如果在完成自动设置和自动标定后，如果阀看起来有些不稳或不灵敏，则可通过自动设置（AutoSetup）菜单选择稳定与优化（Stabilize/Optimize）来改善阀的运行状况。...
