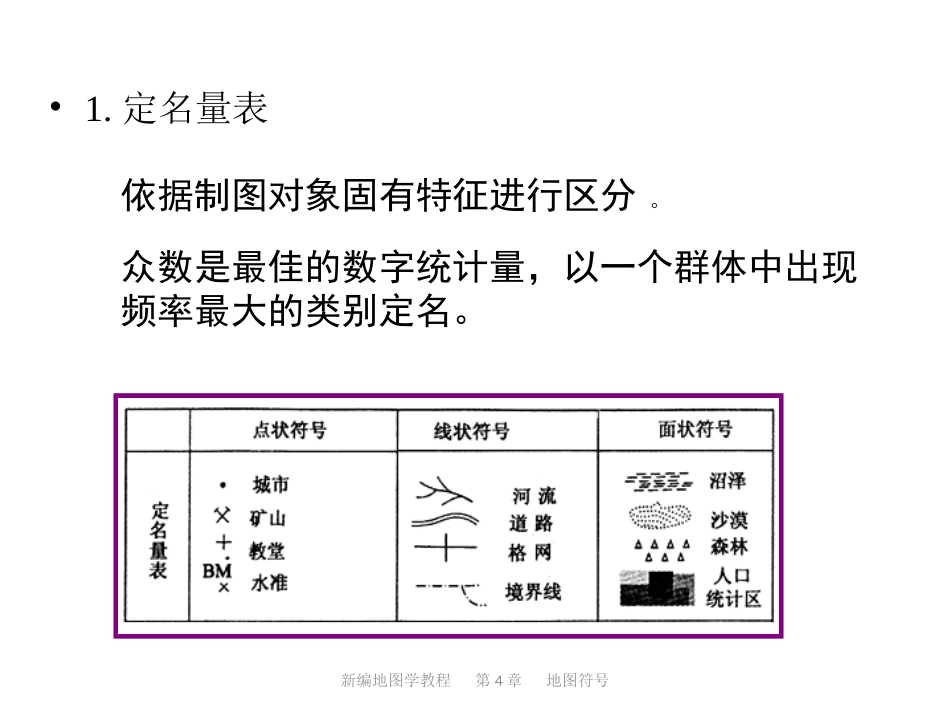

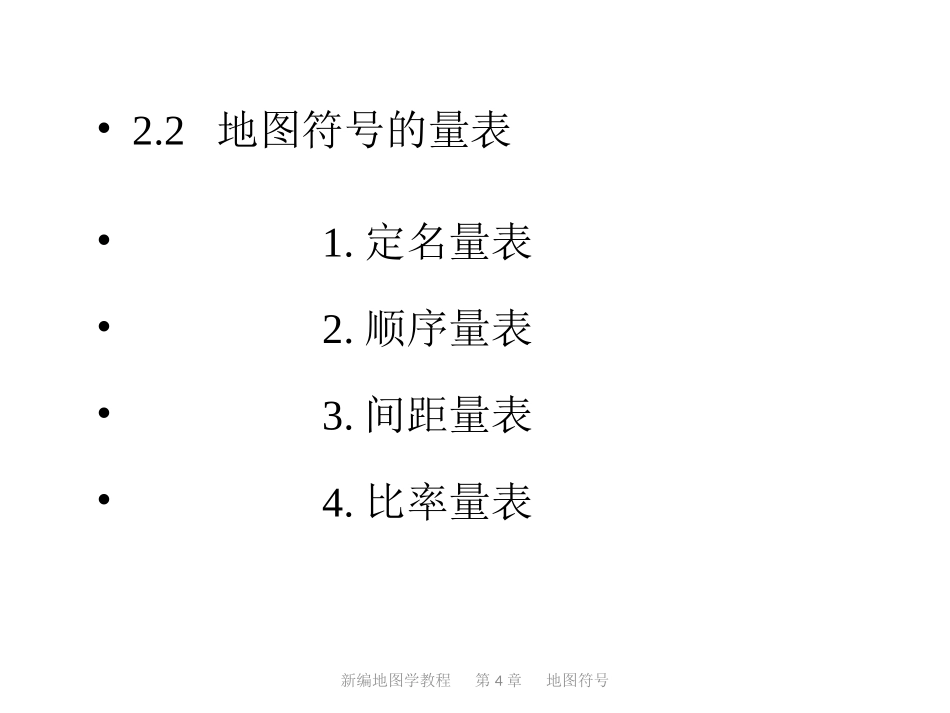

新编地图学教程第4章地图符号•2.2地图符号的量表•1.定名量表•2.顺序量表•3.间距量表•4.比率量表新编地图学教程第4章地图符号2.2地图符号的量表•1.定名量表依据制图对象固有特征进行区分。众数是最佳的数字统计量,以一个群体中出现频率最大的类别定名。新编地图学教程第4章地图符号•2.顺序量表按某种标志将制图对象排序,表现为相对等级。标志是以定量为基础,通过计算或人为确定。分位法是其中一种常用的定量分类方法。2.2地图符号的量表新编地图学教程第4章地图符号•四分位法将数据从小到大排列,然后按各级内部数据个数相等的规则确定分级。n+140+1Q1=———=————=10.25442(n+1)2×41Q2=———=————=20.5443(n+1)3×41Q3=———=————=30.7544第一个四分位序号第二个四分位序号第三个四分位序号按内插法计算各分位数的数值假定有40个数X1=N10+(N11-N10)×0.25X2=N20+(N21-N20)×0.5X3=N30+(N31-N30)×0.75新编地图学教程第4章地图符号•3.间距量表通过一定量值形成的制图对象排序常用的统计量是算术平均值X和标准差∑Xx=———nx-2,x-,x,x+,x+2±∑(X-x)2=———————n√分级间隔值:2.2地图符号的量表新编地图学教程第4章地图符号•4.比率量表以明确的比率数值描述制图对象的数值差异L,kLr,kLr2,kLr3,kLr4,kLr5,…,H等比数列是常用的方法之一2.2地图符号的量表
