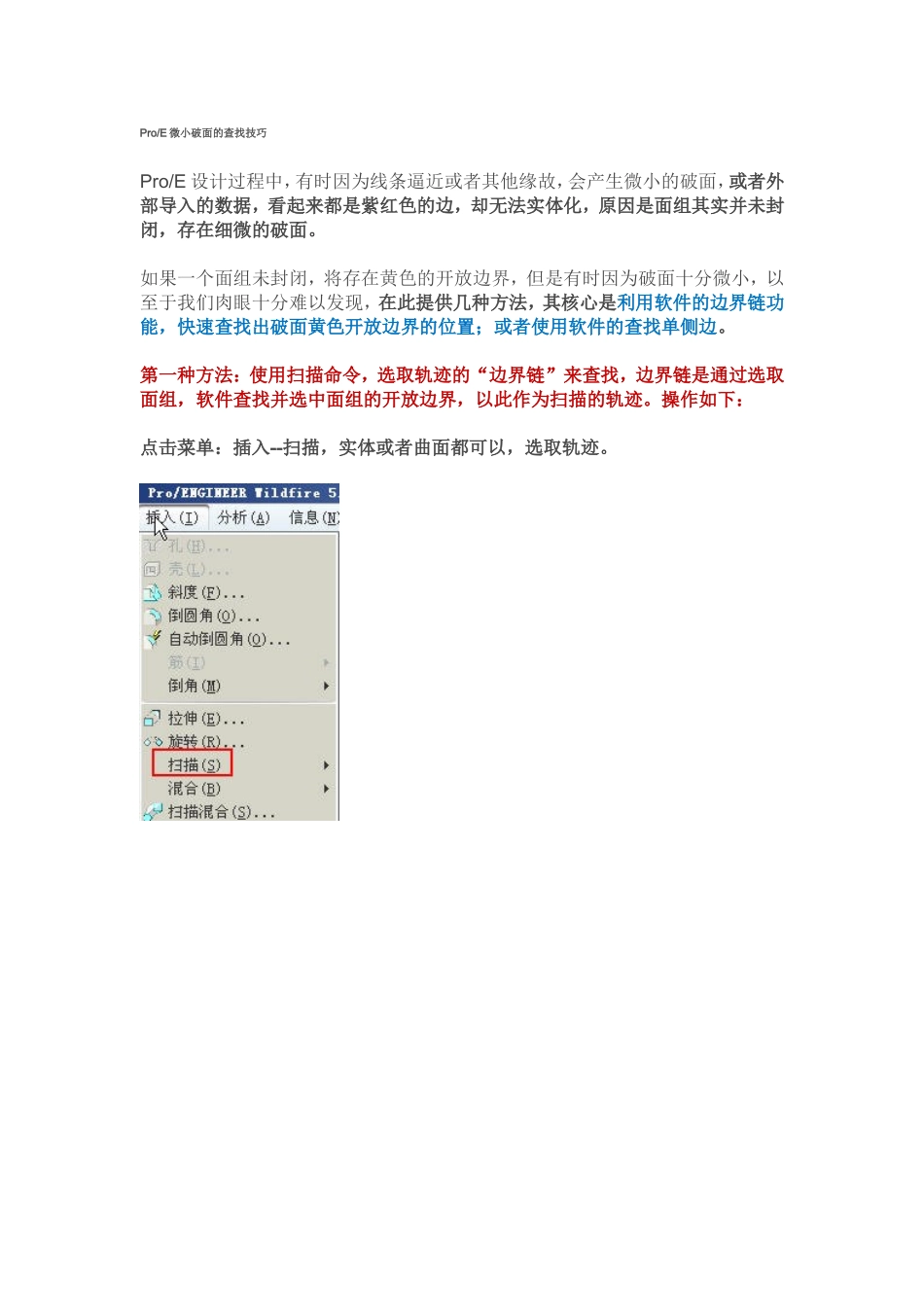

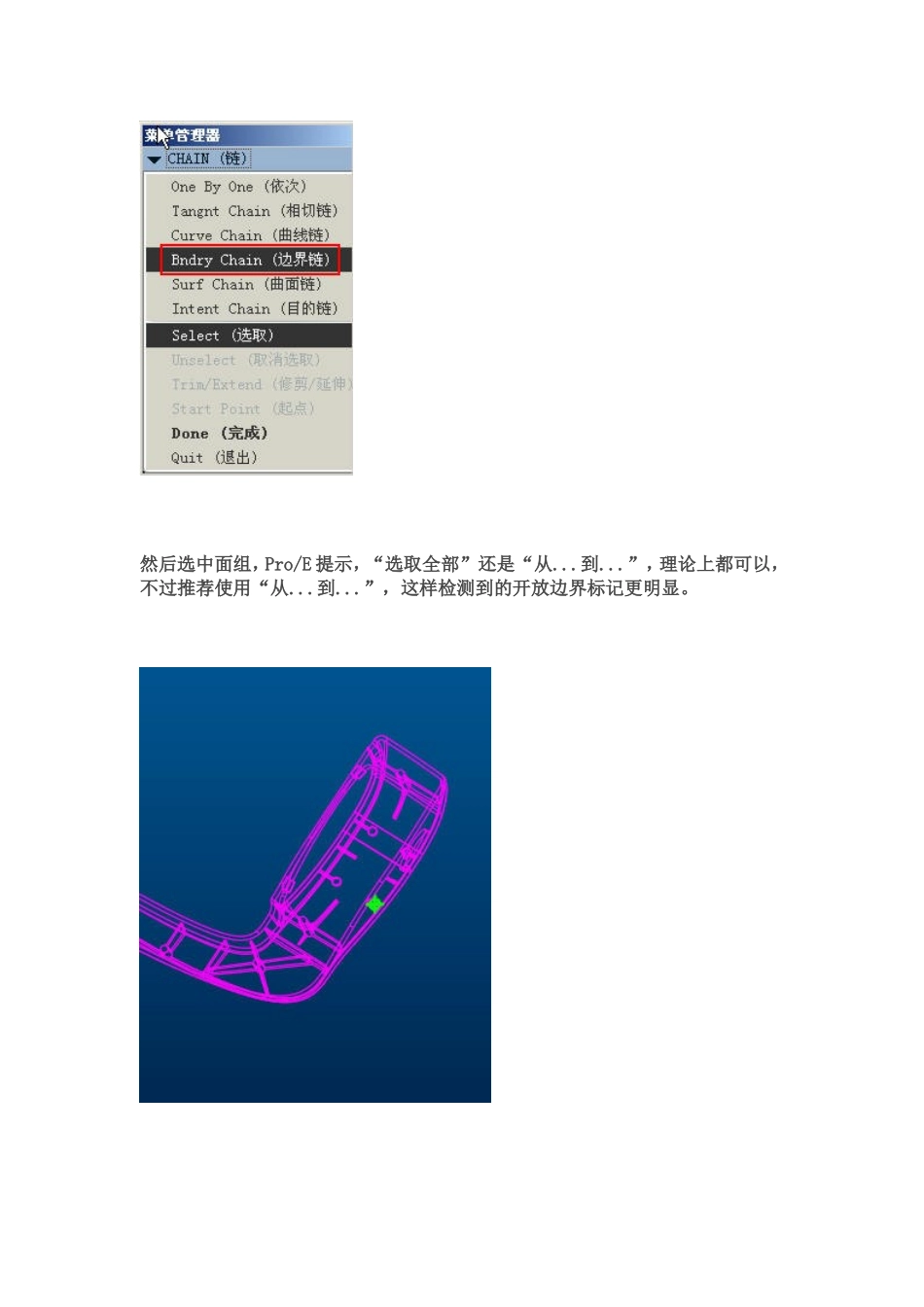

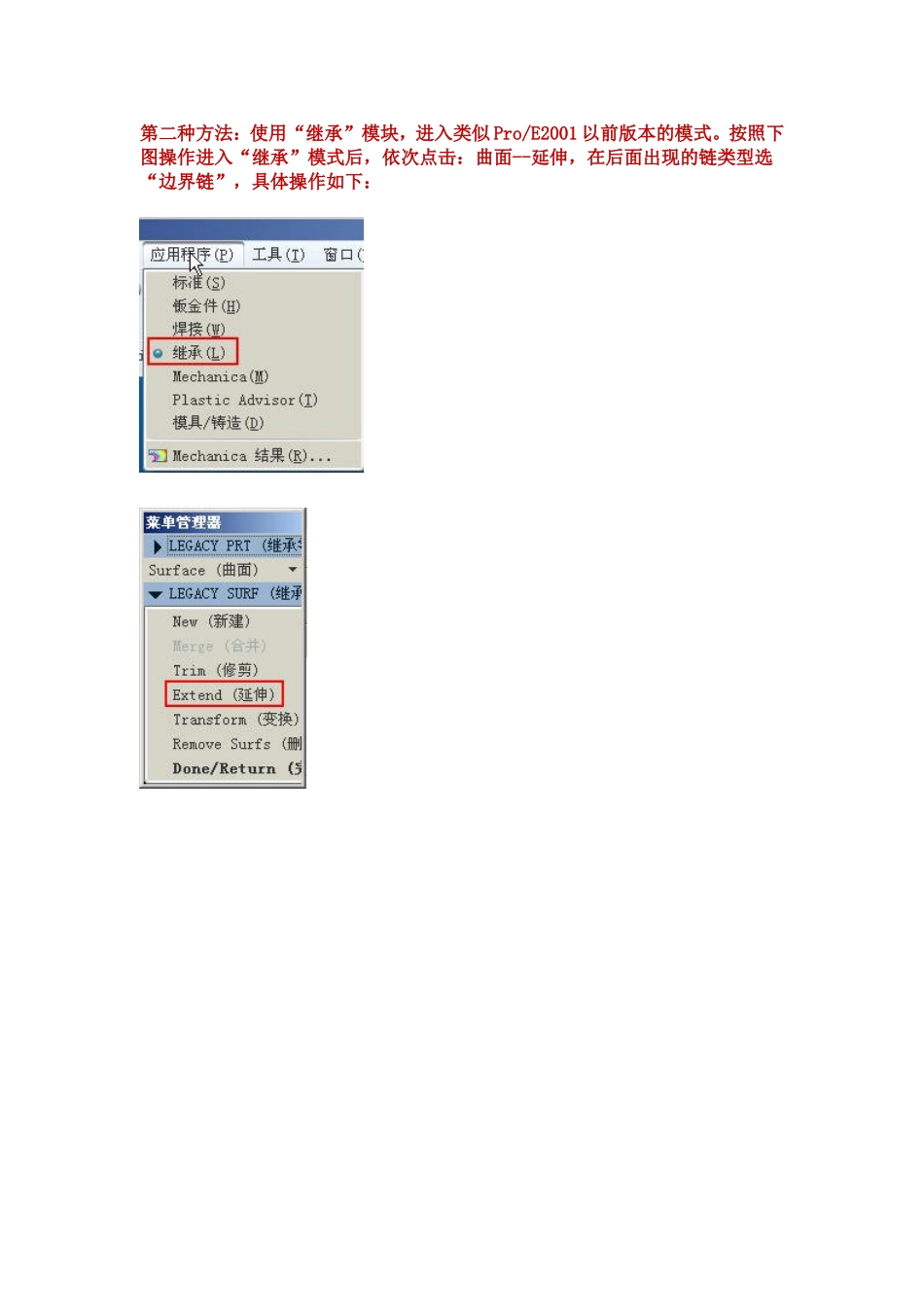

Pro/E微小破面的查找技巧Pro/E设计过程中，有时因为线条逼近或者其他缘故，会产生微小的破面，或者外部导入的数据，看起来都是紫红色的边，却无法实体化，原因是面组其实并未封闭，存在细微的破面。如果一个面组未封闭，将存在黄色的开放边界，但是有时因为破面十分微小，以至于我们肉眼十分难以发现，在此提供几种方法，其核心是利用软件的边界链功能，快速查找出破面黄色开放边界的位置；或者使用软件的查找单侧边。第一种方法：使用扫描命令，选取轨迹的“边界链”来查找，边界链是通过选取面组，软件查找并选中面组的开放边界，以此作为扫描的轨迹。操作如下：点击菜单：插入--扫描，实体或者曲面都可以，选取轨迹。然后选中面组，Pro/E提示，“选取全部”还是“从...到...”，理论上都可以，不过推荐使用“从...到...”，这样检测到的开放边界标记更明显。第二种方法：使用“继承”模块，进入类似Pro/E2001以前版本的模式。按照下图操作进入“继承”模式后，依次点击：曲面--延伸，在后面出现的链类型选“边界链”，具体操作如下：除了上面利用软件的边界链功能外，也可以下面第三种方法：使用查找单侧边来查找面组的开放边界，具体操作如下：编辑--查找，快捷组合键是Ctrl+F：
