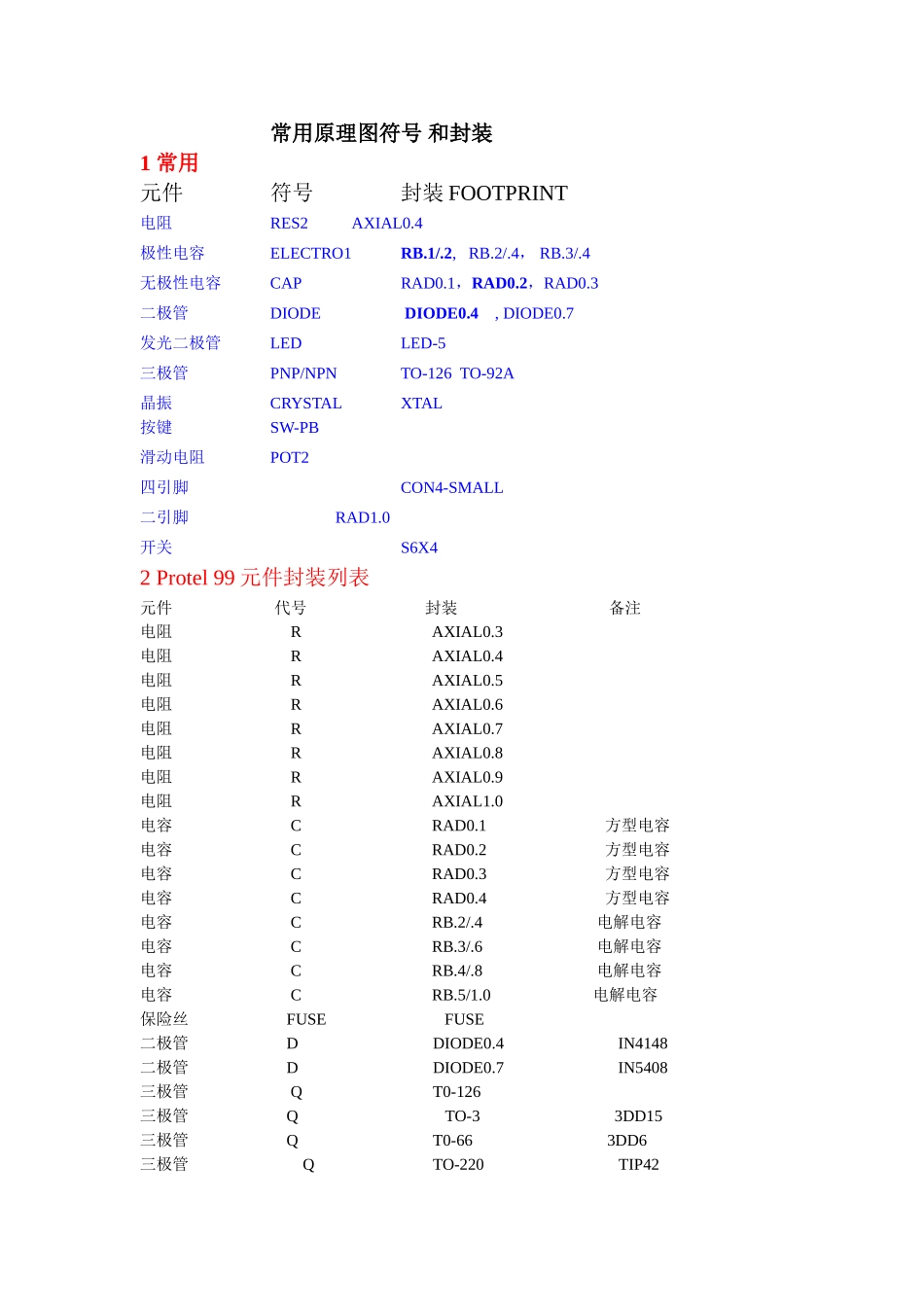

常用封装和符号_第1页
1/3

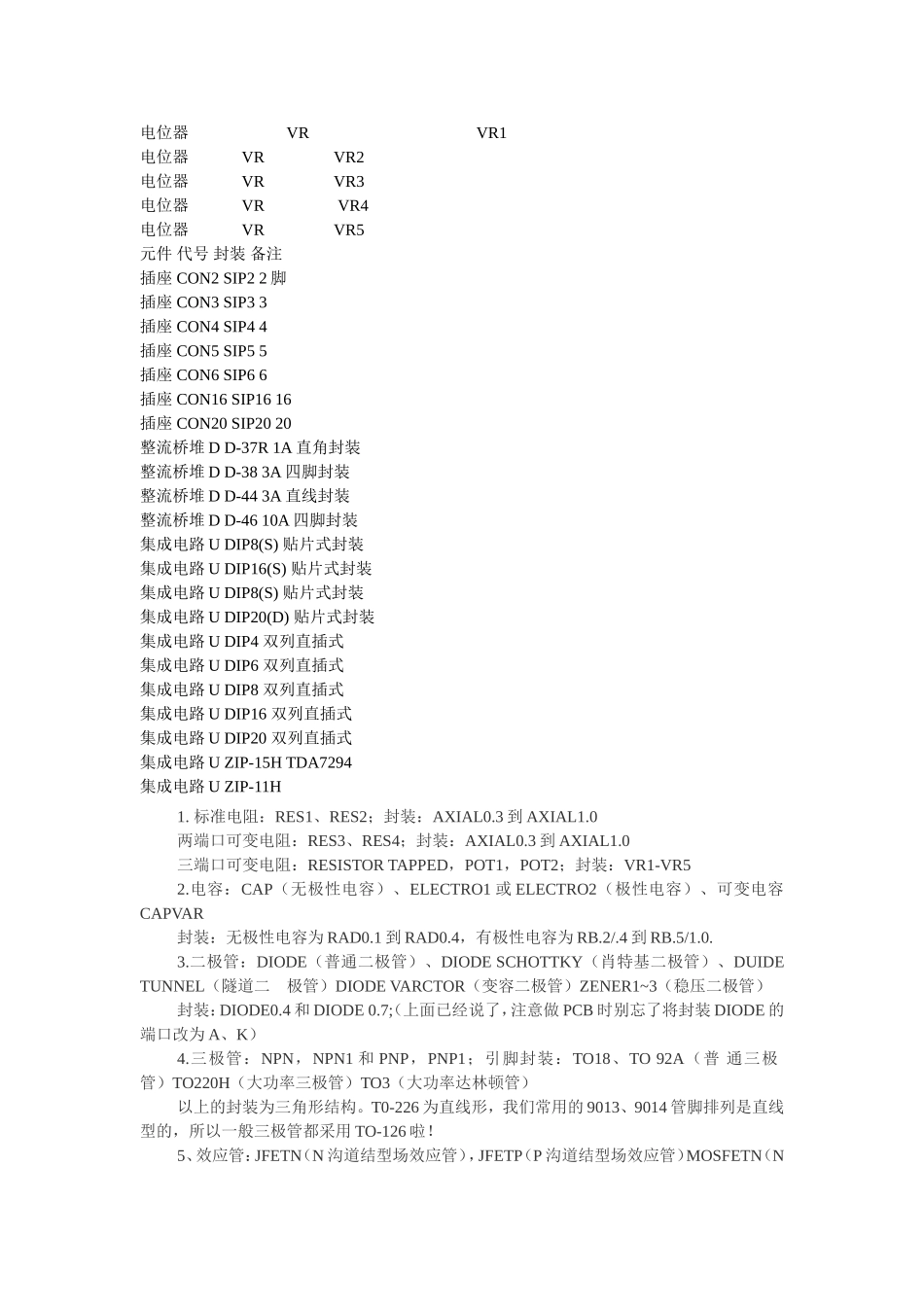

常用封装和符号_第2页
2/3

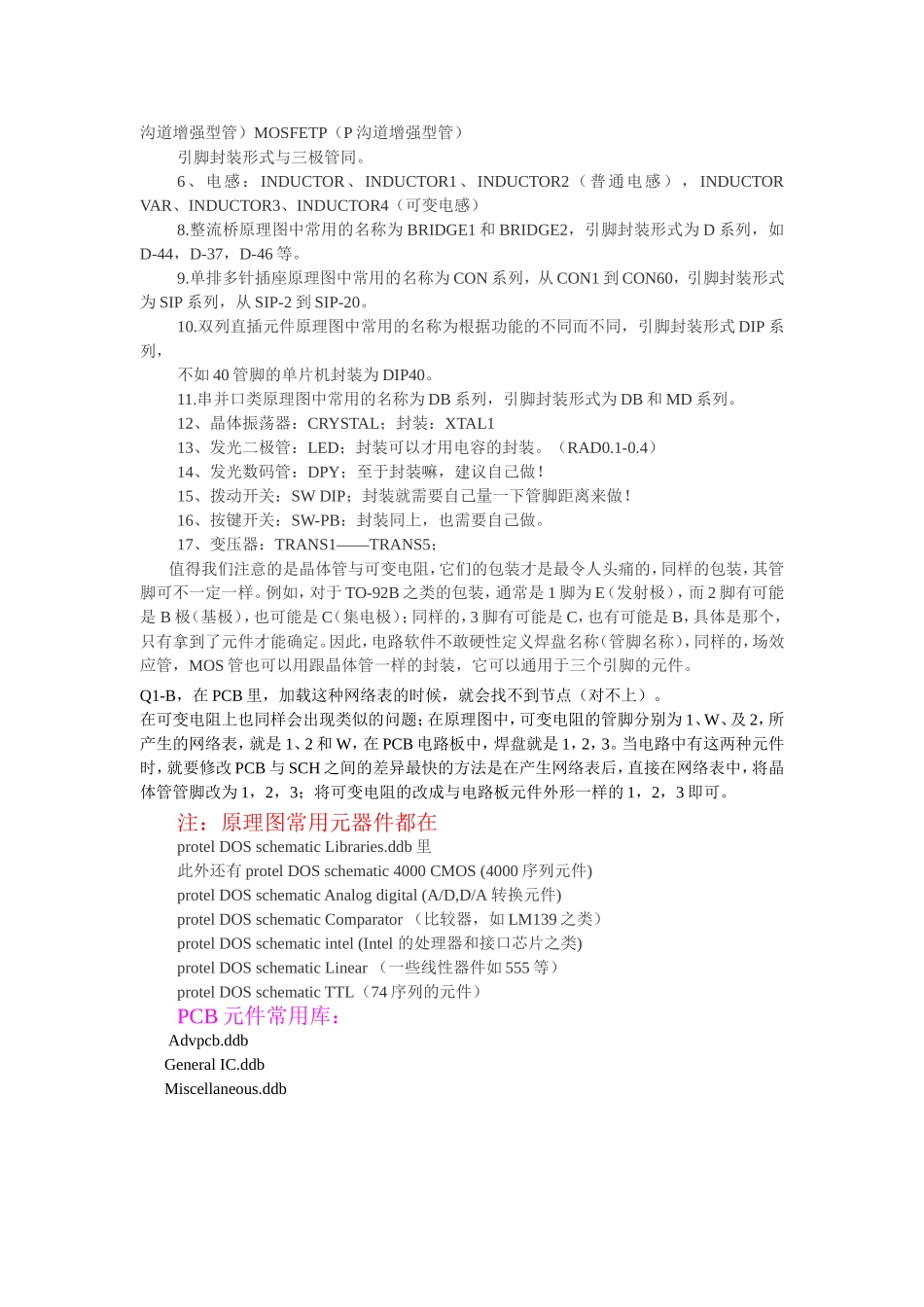

常用封装和符号_第3页
3/3
常用原理图符号和封装1常用元件符号封装FOOTPRINT电阻RES2AXIAL0.4极性电容ELECTRO1RB.1/.2,RB.2/.4,RB.3/.4无极性电容CAPRAD0.1,RAD0.2,RAD0.3二极管DIODEDIODE0.4,DIODE0.7发光二极管LEDLED-5三极管PNP/NPNTO-126TO-92A晶振CRYSTALXTAL按键SW-PB滑动电阻POT2四引脚CON4-SMALL二引脚RAD1.0开关S6X42Protel99元件封装列表元件代号封装备注电阻RAXIAL0.3电阻RAXIAL0.4电阻RAXIAL0.5电阻RAXIAL0.6电阻RAXIAL0.7电阻RAXIAL0.8电阻RAXIAL0.9电阻RAXIAL1.0电容CRAD0.1方型电容电容CRAD0.2方型电容电容CRAD0.3方型电容电容CRAD0.4方型电容电容CRB.2/.4电解电容电容CRB.3/.6电解电容电容CRB.4/.8电解电容电容CRB.5/1.0电解电容保险丝FUSEFUSE二极管DDIODE0.4IN4148二极管DDIODE0.7IN5408三极管QT0-126三极管QTO-33DD15三极管QT0-663DD6三极管QTO-220TIP42电位器VRVR1电位器VRVR2电位器VRVR3电位器VRVR4电位器VRVR5元件代号封装备注插座CON2SIP22脚插座CON3SIP33插座CON4SIP44插座CON5SIP55插座CON6SIP66插座CON16SIP1616插座CON20SIP2020整流桥堆DD-37R1A直角封装整流桥堆DD-383A四脚封装整流桥堆DD-443A直线封装整流桥堆DD-4610A四脚封装集成电路UDIP8(S)贴片式封装集成电路UDIP16(S)贴片式封装集成电路UDIP8(S)贴片式封装集成电路UDIP20(D)贴片式封装集成电路UDIP4双列直插式集成电路UDIP6双列直插式集成电路UDIP8双列直插式集成电路UDIP16双列直插式集成电路UDIP20双列直插式集成电路UZIP-15HTDA7294集成电路UZIP-11H1.标准电阻:RES1、RES2;封装:AXIAL0.3到AXIAL1.0两端口可变电阻:RES3、RES4;封装:AXIAL0.3到AXIAL1.0三端口可变电阻:RESISTORTAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR封装:无极性电容为RAD0.1到RAD0.4,有极性电容为RB.2/.4到RB.5/1.0.3.二极管:DIODE(普通二极管)、DIODESCHOTTKY(肖特基二极管)、DUIDETUNNEL(隧道二极管)DIODEVARCTOR(变容二极管)ZENER1~3(稳压二极管)封装:DIODE0.4和DIODE0.7;(上面已经说了,注意做PCB时别忘了将封装DIODE的端口改为A、K)4.三极管:NPN,NPN1和PNP,PNP1;引脚封装:TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。T0-226为直线形,我们常用的9013、9014管脚排列是直线型的,所以一般三极管都采用TO-126啦!5、效应管:JFETN(N沟道结型场效应管),JFETP(P沟道结型场效应管)MOSFETN(N沟道增强型管)MOSFETP(P沟道增强型管)引脚封装形式与三极管同。6、电感:INDUCTOR、INDUCTOR1、INDUCTOR2(普通电感),INDUCTORVAR、INDUCTOR3、INDUCTOR4(可变电感)8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。9.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP系列,从SIP-2到SIP-20。10.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式DIP系列,不如40管脚的单片机封装为DIP40。11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列。12、晶体振荡器:CRYSTAL;封装:XTAL113、发光二极管:LED;封装可以才用电容的封装。(RAD0.1-0.4)14、发光数码管:DPY;至于封装嘛,建议自己做!15、拨动开关:SWDIP;封装就需要自己量一下管脚距离来做!16、按键开关:SW-PB:封装同上,也需要自己做。17、变压器:TRANS1——TRANS5;值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样。例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定。因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件。Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上)。在可变电阻上也同样会出现类似的问题;在原理图中,可变...
