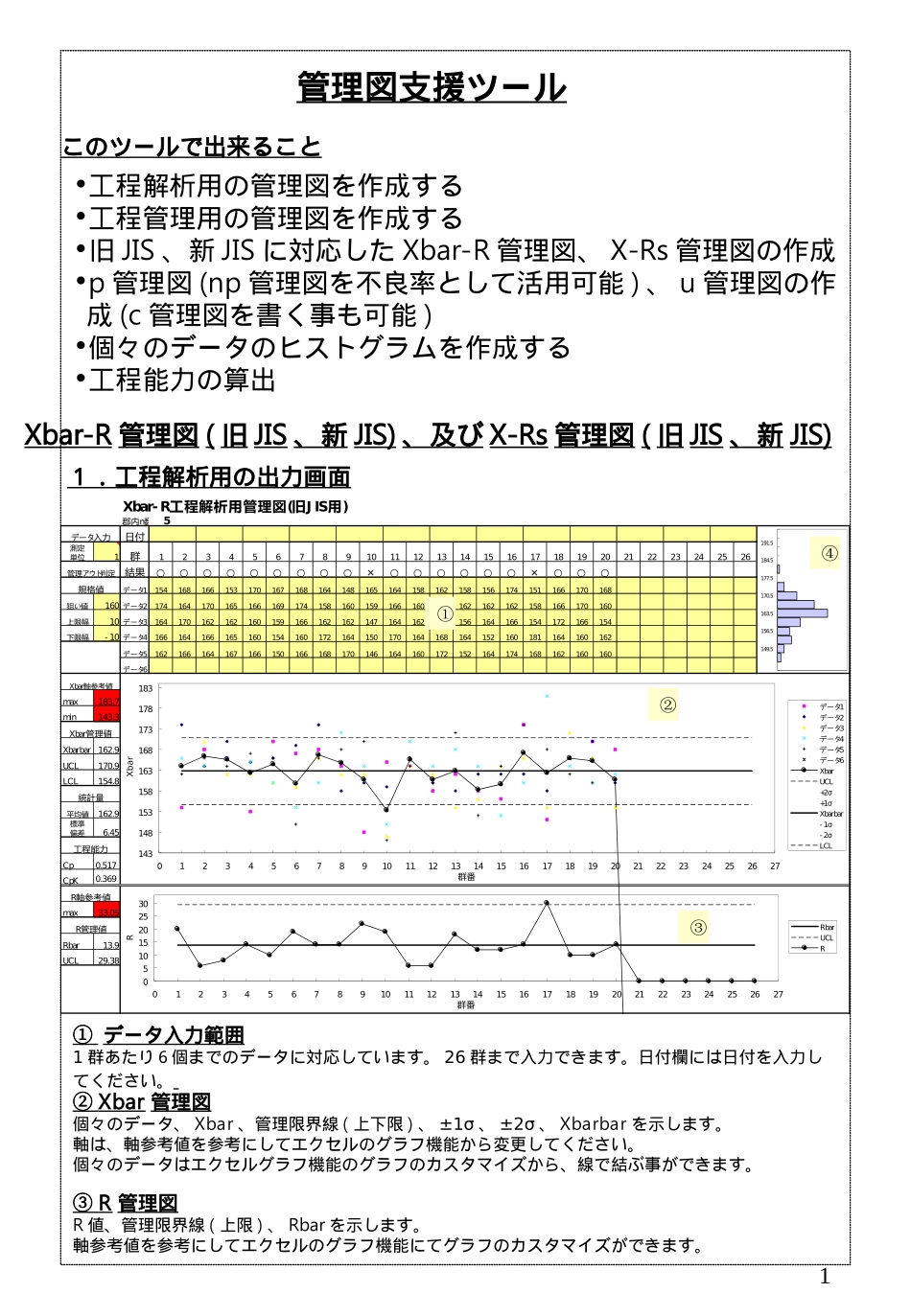

1Xbar-R(JIS)工程解析用管理図旧用n郡内数5データ入力日付ヒストグラム作成データ測定単位1群1234567891011121314151617181920212223242526区間作成データ管理アウト判定結果○○○○○○○○○×○○○○○○×○○○測定単位規格値1データ154168166153170167168164148165164158162158156174151166170168桁数狙い値1602データ174164170165166169174158160159166160158162162162158166170160データ数上限幅103データ164170162162160159166162162147164162154156164166154172166154最小値下限幅-104データ166164166165160154160172164150170164168164152160181164160162最大値5データ162166164167166150166168170146164160172152164174168162160160範囲6データ仮の区間数Xbar軸参考値区間数max183.7区間幅min143.3Xbar管理値Xbarbar162.9UCL170.9LCL154.8統計量平均値162.9標準偏差6.45工程能力Cp0.517CpK0.369R軸参考値max33.05R管理値Rbar13.9UCL29.381431481531581631681731781830123456789101112131415161718192021222324252627群番Xbar1データ2データ3データ4データ5データ6データXbarUCL+2σ+1σXbarbar-1σ-2σLCL0510152025300123456789101112131415161718192021222324252627群番RRbarUCLR149.5156.5163.5170.5177.5184.5191.5→解析管理へ移行•工程解析用の管理図を作成する•工程管理用の管理図を作成する•旧JIS、新JISに対応したXbar-R管理図、X-Rs管理図の作成•p管理図(np管理図を不良率として活用可能)、u管理図の作成(c管理図を書く事も可能)•個々のデータのヒストグラムを作成する•工程能力の算出このツールで出来ること管理図支援ツール１．工程解析用の出力画面Xbar-R管理図(旧JIS、新JIS)、及びX-Rs管理図(旧JIS、新JIS)①②④③①データ入力範囲1群あたり６個までのデータに対応しています。26群まで入力できます。日付欄には日付を入力してください。②Xbar管理図個々のデータ、Xbar、管理限界線(上下限)、±1σ、±2σ、Xbarbarを示します。軸は、軸参考値を参考にしてエクセルのグラフ機能から変更してください。個々のデータはエクセルグラフ機能のグラフのカスタマイズから、線で結ぶ事ができます。③R管理図R値、管理限界線(上限)、Rbarを示します。軸参考値を参考にしてエクセルのグラフ機能にてグラフのカスタマイズができます。2④ヒストグラム個々のデータをヒストグラムにしています。作成には「測定単位」、「桁数」の入力が必要になります。規格値規格を入力する事により、工程能力を算出する事ができます。規格狙い値、上限幅、下限幅で入力してください。規格値狙い値160上限幅10下限幅-10解析管→理へ移行工程解析管理図から管理用管理図_1への移行ボタン工程解析管理図から管理用管理図に移行するボタンです。「工程解析用管理図」シートから「工程管理用管理図_1」に自動に移行します。管理用管理図の管理限界線は、工程解析管理図から求めた管理限界値を元に自動に引かれます。Xbar管理値、R管理値各値に対する管理値を示します。データの入力と共に変化します。工程能力規格値を入力する事により、入力データに対する工程能力を算出します。データの入力と共に変化します。片側規格の場合は、Cp値のみ表示されます。管理アウト判定Xbar又はRが管理限界線内にあるかを判定します。管理限界線内にある場合は「」、管理限界線○を超えた時は「×」を表示します。傾向に対する判定はできませんので、傾向に対する判定は管理図を見て判断する必要があります。規格値狙い値160上限幅30下限幅例)160±10の場合例)160+30の場合Xbar-R(JIS)工程管理用管理図旧用n郡内数5データ入力日付ヒストグラム作成データ測定単位1群1234567891011121314151617181920212223242526区間作成データ管理アウト判定結果測定単位規格値1データ桁数狙い値1602データデータ数上限幅203データ最小値下限幅-204データ最大値5データ範囲6データ仮の区間数Xbar最適軸値区間数max2.673区間幅min-2.67Xbar管理値UCL170.9LCL154.8統計量()データ入力と共に変化Xbarbar#####...
