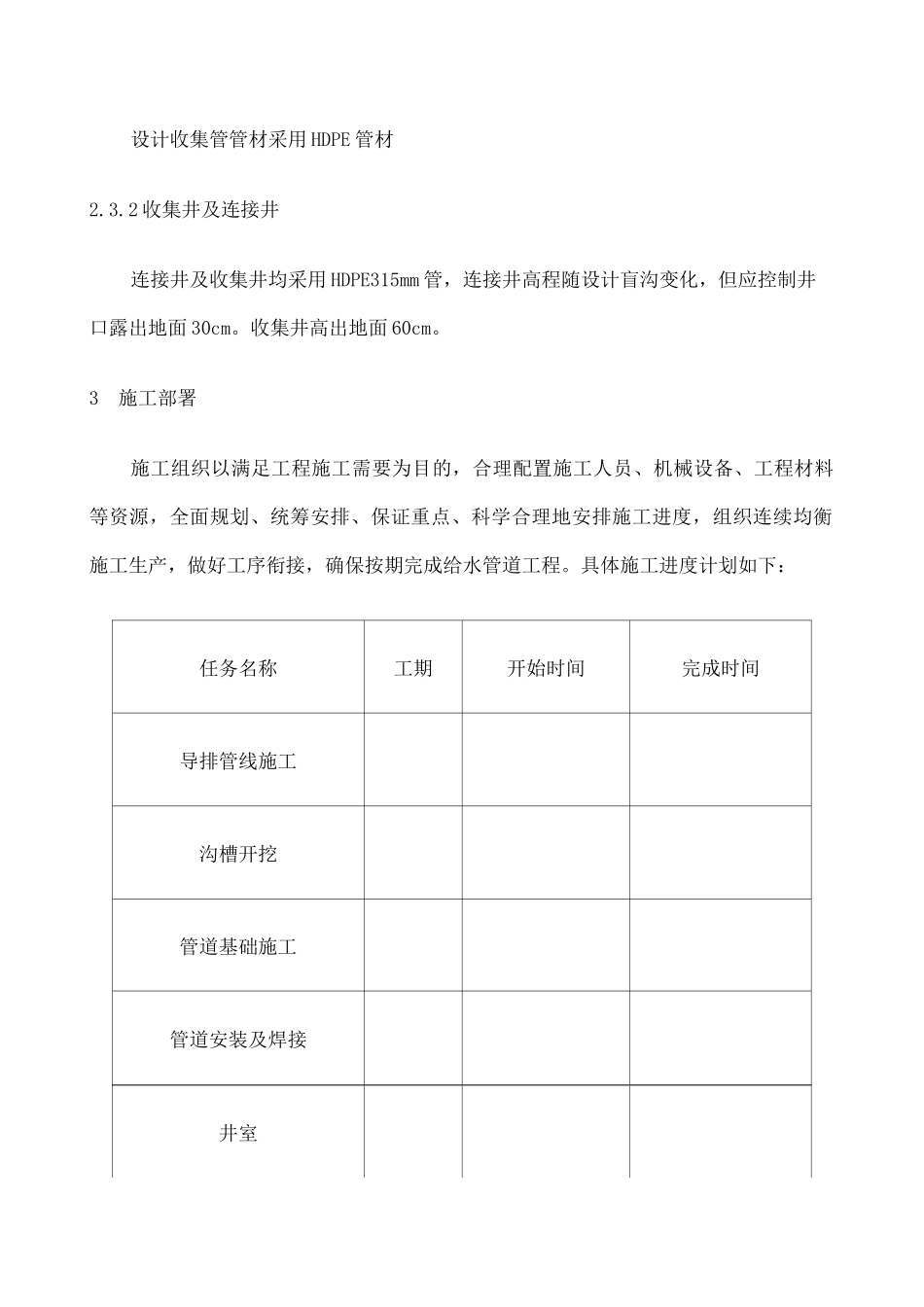

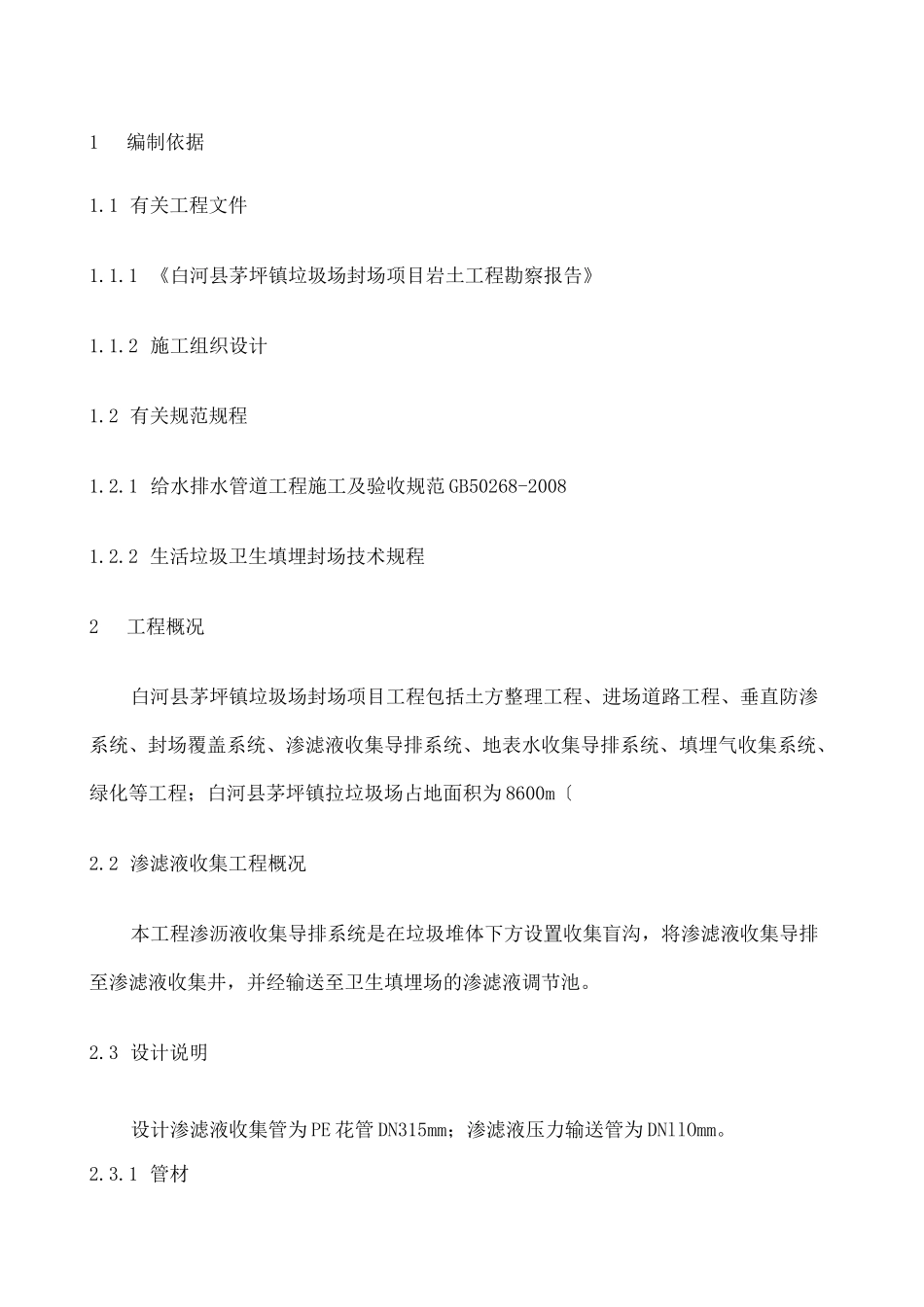

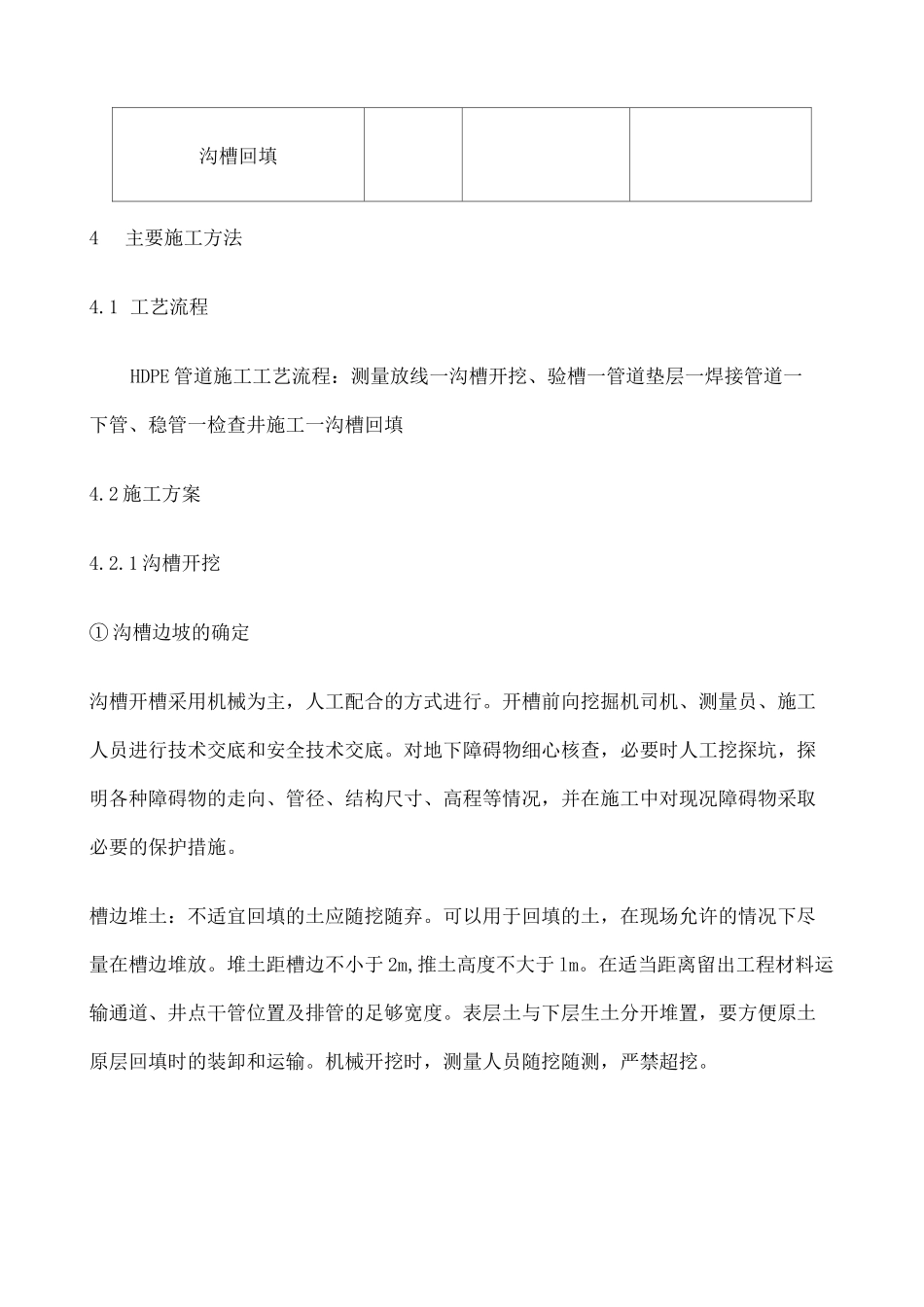

1编制依据1.1有关工程文件1.1.1《白河县茅坪镇垃圾场封场项目岩土工程勘察报告》1.1.2施工组织设计1.2有关规范规程1.2.1给水排水管道工程施工及验收规范GB50268-20081.2.2生活垃圾卫生填埋封场技术规程2工程概况白河县茅坪镇垃圾场封场项目工程包括土方整理工程、进场道路工程、垂直防渗系统、封场覆盖系统、渗滤液收集导排系统、地表水收集导排系统、填埋气收集系统、绿化等工程；白河县茅坪镇拉垃圾场占地面积为8600m〔2.2渗滤液收集工程概况本工程渗沥液收集导排系统是在垃圾堆体下方设置收集盲沟，将渗滤液收集导排至渗滤液收集井，并经输送至卫生填埋场的渗滤液调节池。2.3设计说明设计渗滤液收集管为PE花管DN315mm；渗滤液压力输送管为DNllOmm。2.3.1管材设计收集管管材采用HDPE管材2.3.2收集井及连接井连接井及收集井均采用HDPE315mm管，连接井高程随设计盲沟变化，但应控制井口露出地面30cm。收集井高出地面60cm。3施工部署施工组织以满足工程施工需要为目的，合理配置施工人员、机械设备、工程材料等资源，全面规划、统筹安排、保证重点、科学合理地安排施工进度，组织连续均衡施工生产，做好工序衔接，确保按期完成给水管道工程。具体施工进度计划如下：任务名称工期开始时间完成时间导排管线施工沟槽开挖管道基础施工管道安装及焊接井室沟槽回填4主要施工方法4.1工艺流程HDPE管道施工工艺流程：测量放线一沟槽开挖、验槽一管道垫层一焊接管道一下管、稳管一检查井施工一沟槽回填4.2施工方案4.2.1沟槽开挖①沟槽边坡的确定沟槽开槽采用机械为主，人工配合的方式进行。开槽前向挖掘机司机、测量员、施工人员进行技术交底和安全技术交底。对地下障碍物细心核查，必要时人工挖探坑，探明各种障碍物的走向、管径、结构尺寸、高程等情况，并在施工中对现况障碍物采取必要的保护措施。槽边堆土：不适宜回填的土应随挖随弃。可以用于回填的土，在现场允许的情况下尽量在槽边堆放。堆土距槽边不小于2m,推土高度不大于lm。在适当距离留出工程材料运输通道、井点干管位置及排管的足够宽度。表层土与下层生土分开堆置，要方便原土原层回填时的装卸和运输。机械开挖时，测量人员随挖随测，严禁超挖。焊机状态调试管材对正检4.2.2验槽基底标高、坡度、宽度、轴线位置、基底土质必须符合设计要求。4.2.3HDPE管道施工方法4.2.3.1管道垫层⑴管道垫层：直埋段管道铺设碎石垫层，垫层的平整度、高程、厚度、宽度密实度应符合设计要求。4.2.3.2HDPE管焊接1、HDPE管焊接施工工艺流程HDPE管焊接施工工艺流程图2、安装方法a、切消管端头：用卡模把管材准确卡到焊机上，擦净管端，对正，用铣刀铣消管端直至出现连续屑片为止；b、对下检查：取出铣刀后再合拢焊机，要求管端面间隙不超过1mm,两管的管边错位不超过壁厚的10%。C、接通电源，用净棉布擦净加热板表面，装入焊机，使加热板达到210°C±10°C。D、加温熔化：将两管端合拢，使焊机以一定压力下给管端加温，当出现0.4-3mm高的熔环时，即停止加温，进行无压保温，持续时间为壁厚数（mm）的10倍秒。E、加压对接：达到保温时间以后，即打开焊机，小心取出加热板，并在10秒钟之内重新合拢焊机，逐渐加压，使熔环高度达到（0.3-0.4）6，单边厚度达到（0.35-0.45）6。F、保压冷却：一般保压冷却时间为20-30分钟（如环境温度较高，则需要较长冷却时间）。G、安装HDPE管道必须在有控制条件的下放置以不损害HDPE管道。H、HDPE管道的两头必须临时封住以防止污物或外来物质进入。HDPE管道不能在锋利的物体上拉动，这可能造成磨沟、打结或其它损坏。HDPE管道必须精确地放在设计图纸列明的地方并保持相应的坡度。I、在安装所有HDPE管道后和回填之前，承包商和监理工程师必须检查管道的下方是否有任何有害的外来物质。外来物质要清除。损坏的管道或有缺陷的接头，都要进行修补或替换。4.2.3.3安管⑴管材的吊装吊装：采用两点法吊装，平起平放。吊具与管子内衬接触应垫缓冲垫，以防钓具将内衬损伤。起吊时吊绳长度要足够，吊点处绳间夹角小于60°为宜。4.2.4沟槽回填4.2.4.1土方回填填土前应检查管底两侧三角处砂是否密实，缺砂或不密实的要补填密实。4.2....
