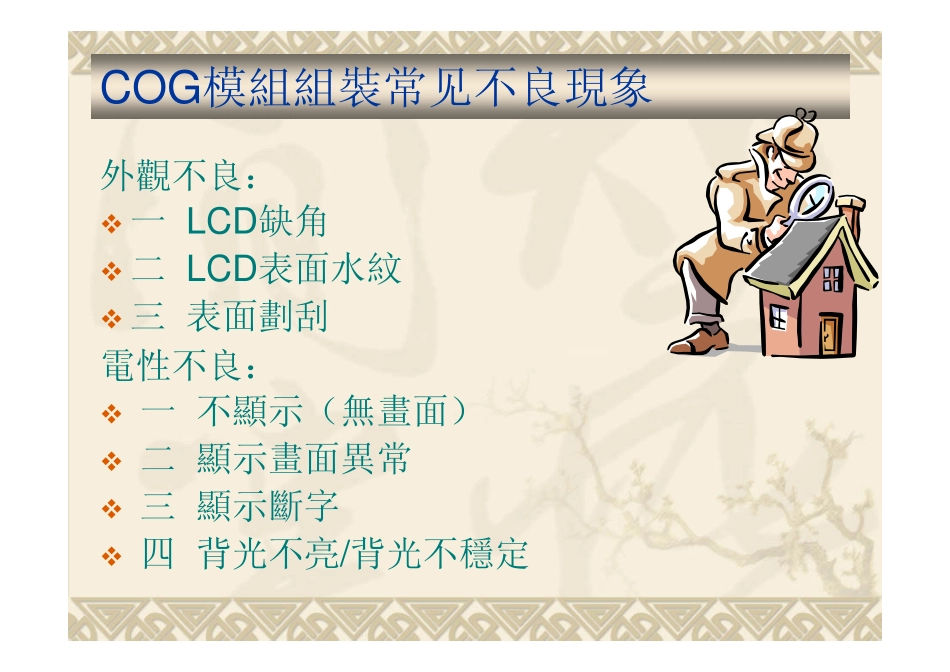

工程部:周建2014-01-19COG模組組裝常见不良現象外觀不良:�一LCD缺角�二LCD表面水紋�三表面劃刮電性不良:�一不顯示(無畫面)�二顯示畫面異常�三顯示斷字�四背光不亮/背光不穩定COG模組組裝常见外觀不良現象及原因1.LCD缺角。LCD缺角LCD隨意取放:碰撞、跌摔所致。COG模組組裝常见外觀不良現象及原因2.LCD表面水紋。LCD水紋LCD表面清潔時有溶劑殘留未完全揮發;或LCD上沾有液體殘留未完全揮發所致。清潔後應用離子風扇吹乾。COG模組組裝常见外觀不良現象及原因3.LCD刮傷。LCD刮傷LCD隨意取放碰撞所致制程中硬物刮傷所致COG模組組裝常见電性不良現象及原因a.LCD無顯示。FPC金手指斷FPC折損FPC金手指污染生產作業不當使LCD受外力破損COGIC靜電損壞COG模組組裝常见電性不良現象及原因b.LCD顯示畫面異常。LCD破角FPC撕裂FPC金手指折斷COGIC靜電損壞FPC未插裝到位或插裝歪斜COG模組組裝常见電性不良現象及原因c.LCD顯示斷字LCD破角COG模組組裝常见電性不良現象及原因d.LCD背光不亮或不穩定FPCK焊點處折斷FPCA/K焊點處折斷FPC上背光焊點處有折斷COG模組組裝注意事項一取放模组需注意取放模组需注意佩戴防靜電手環1.拾取模組前必須佩戴防靜電手環。以防ESD損壞模組導致無顯示。建議佩戴膠指套作業,以防刮傷LCD屏。佩戴膠手指套一取放模组需注意取放模组需注意2.拾取模組時必須取LCD部位。不可拾取FPC部位,以防撕裂FPC或污染FPC金手指導致無顯示或缺畫面、畫面異常等。√√××一取放模组需注意取放模组需注意3.拾取模組時必須輕拿輕放,有序平放。不可隨意疊放。以防LCD破損、缺角不良。√×二二連接連接FPCFPC注意事项注意事项FPC插入/移出連接器時要注意應將連接器鎖扣完全打開後平行插入/移出連接器;不可手持FPC的單邊或LCD插入/移出連接器。以防FPC破損或折傷。√××手持FPC單邊傾斜插入/移出連接器手持LCD插入/移出連接器√二二連接連接FPCFPC注意事项注意事项FPC與連接器插裝時注意FPC上的對位線是否有插裝歪斜、插裝不到位現象導致無顯示或FPC金手指斷裂而無顯示。√××插裝歪斜插裝不到位三三彎折彎折FPCFPC注意事项注意事项FPC彎折需滿足曲率半徑≥2mm;彎折處應盡量遠離FPC金手指及焊點,一般≥2mm。以防FPC折斷損。√××背光焊點處不可彎折彎折為直角,未形成弧面,不滿足曲率半徑≥2mm;且在FPC金手指位置彎折。曲率半徑∟四四組裝模组注意事项組裝模组注意事项模組與PCB板組立時應用手輕壓LCD面板的4個角;不可按壓玻璃翼。以防壓破LCD。輕壓4個角組裝模組玻璃翼易碎,不可按壓受力。四四組裝模组注意事项組裝模组注意事项安裝LCD應固定可靠,以免LCD受周邊機構外力的壓迫而破碎。LCD固定不牢會翹起,組裝外蓋時會壓破LCD翹起的角四四組裝模组注意事项組裝模组注意事项表面保护膜至整机装配前不得揭去,以免弄脏LCD表面.在与上盖(外壳)组合或TP组合时,建议在离子风扇下操作.将LCD表面保护膜上的易撕贴揭起,保护膜将会脱离LCD表面.若表面有脏污建议用离子风抢吹干净后与上盖(外壳)组合或TP组合.建议作业时佩戴静电环及胶指套中或胶手套.
