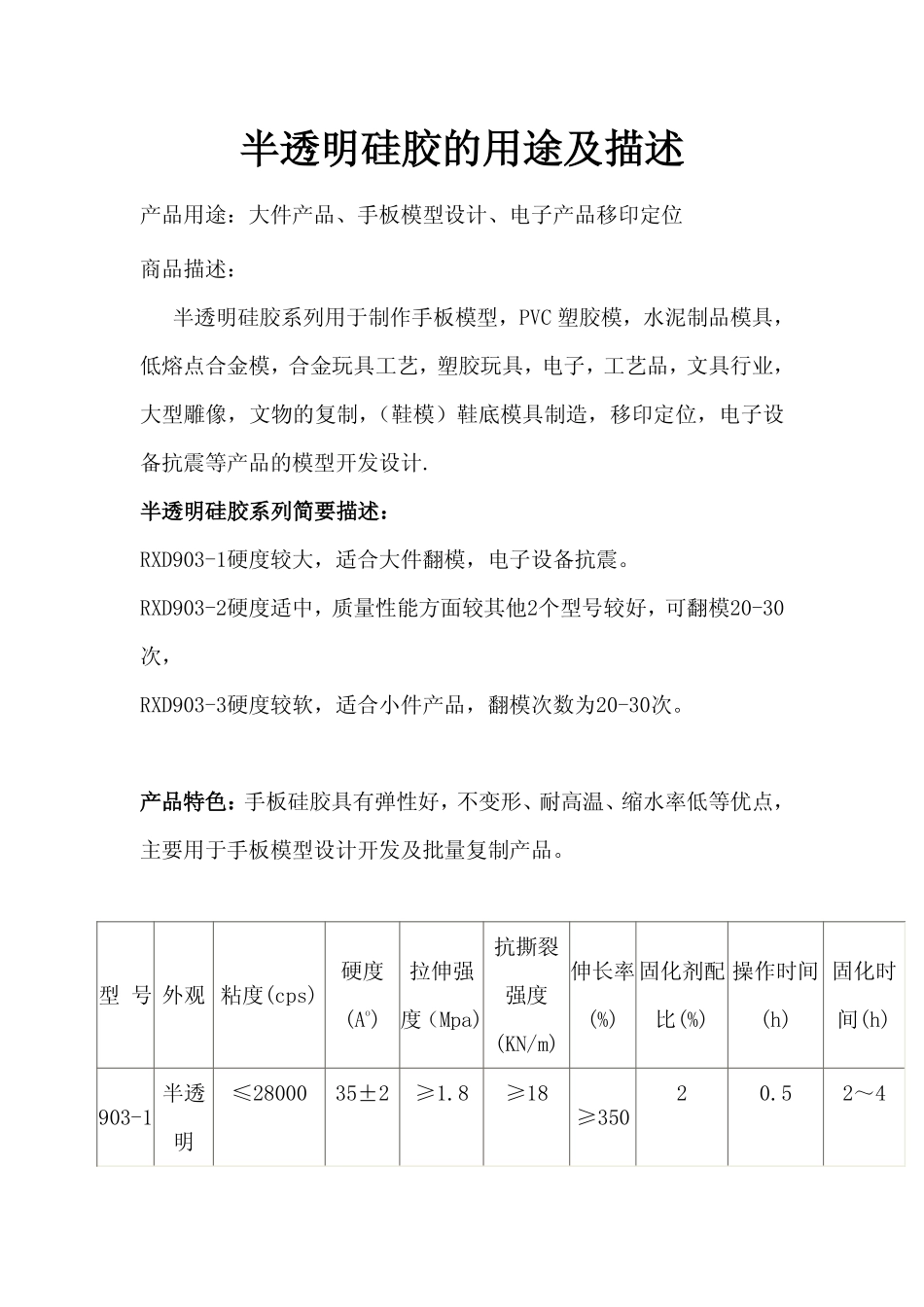

半透明硅胶的用途及描述产品用途：大件产品、手板模型设计、电子产品移印定位商品描述：半透明硅胶系列用于制作手板模型，PVC塑胶模，水泥制品模具，低熔点合金模，合金玩具工艺，塑胶玩具，电子，工艺品，文具行业，大型雕像，文物的复制，（鞋模）鞋底模具制造，移印定位，电子设备抗震等产品的模型开发设计.半透明硅胶系列简要描述：RXD903-1硬度较大，适合大件翻模，电子设备抗震。RXD903-2硬度适中，质量性能方面较其他2个型号较好，可翻模20-30次，RXD903-3硬度较软，适合小件产品，翻模次数为20-30次。产品特色：手板硅胶具有弹性好，不变形、耐高温、缩水率低等优点，主要用于手板模型设计开发及批量复制产品。型号外观粘度(cps)硬度(Ao)拉伸强度（Mpa)抗撕裂强度(KN/m)伸长率(%)固化剂配比(%)操作时间(h)固化时间(h)903-1半透明≤2800035±2≥1.8≥18≥35020.52～4常规产品参数（注：本公司产品不添加矽油，特殊软硅胶模具或复杂花纹及精密细小的，可以加入5%-10%硅油来调整硅胶模具的柔软性，以便脱模。）现将固化剂与硅胶配比的反应情况如下：1、固化剂加量1%时，2.5小时胶体还会流动，6—8小时可以脱模。型号外观粘度(cps)硬度(Ao)拉伸强度（Mpa)抗撕裂强度(KN/m)伸长率(%)固化剂配比(%)操作时间(h)固化时间(h)903-2半透明≤2700030±2≥1.8≥18≥30020.52～4型号外观粘度(cps)硬度(Ao)拉伸强度（Mpa)抗撕裂强度(KN/m)伸长率(%)固化剂配比(%)操作时间(h)固化时间(h)903-3半透明≤2500020±2≥1.8≥18≥30020.52～42、固化剂加量2%时，50分钟—1小时胶体还会流动，2—3小时可以脱模。3、固化剂加量3%时，28—30分钟胶体还会流动，1.5—2小时可以脱模。4、固化剂加量4%时，10—15分钟胶体还会流动，1—1.5小时可以脱模。注意事项：1、本品固化速度与环境温度有密切关系，温度越高，固化速度越快；用户可根据气温的高低，适当调整固化剂用量，从而获得理想的固化速度。2、本系列产品的两组份应密封储存，放置在阴凉的地方，避免日晒雨淋。3、本系列产品储存期为六个月；储存期内如粘度增稠，搅拌均匀后使用，其性能不变。4、本系列产品为非危险品；但在使用过程中，如固化剂与皮肤接触，用适量的洗涤剂和水清洗即可；如固化剂溅入眼睛，立即用洁净的水清洗至少15分钟，并咨询医生。包装与运输本系列产品包装于塑胶桶或铁桶中，其规格有：25KG、200KG包装，按非危险品运输。
