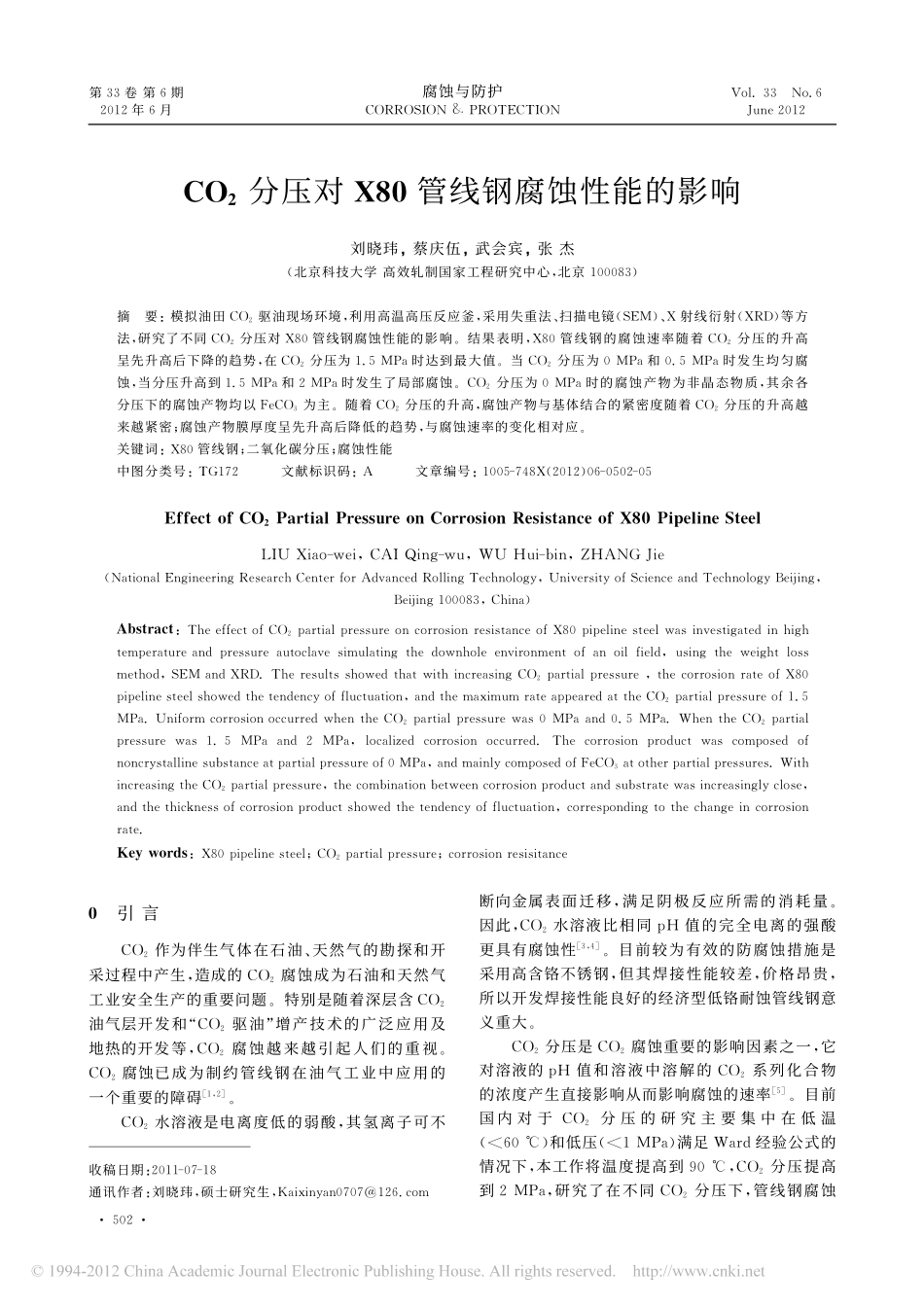

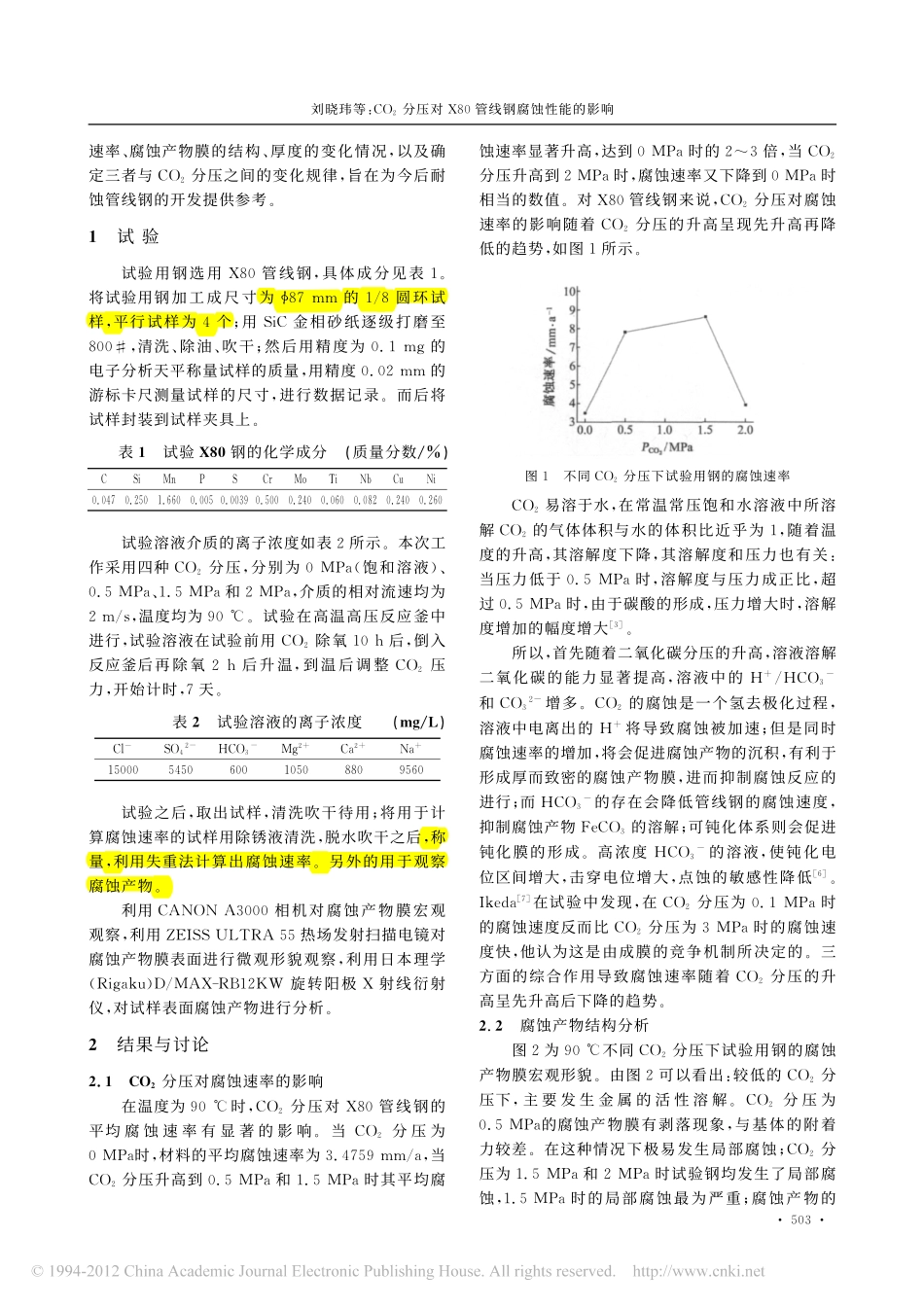

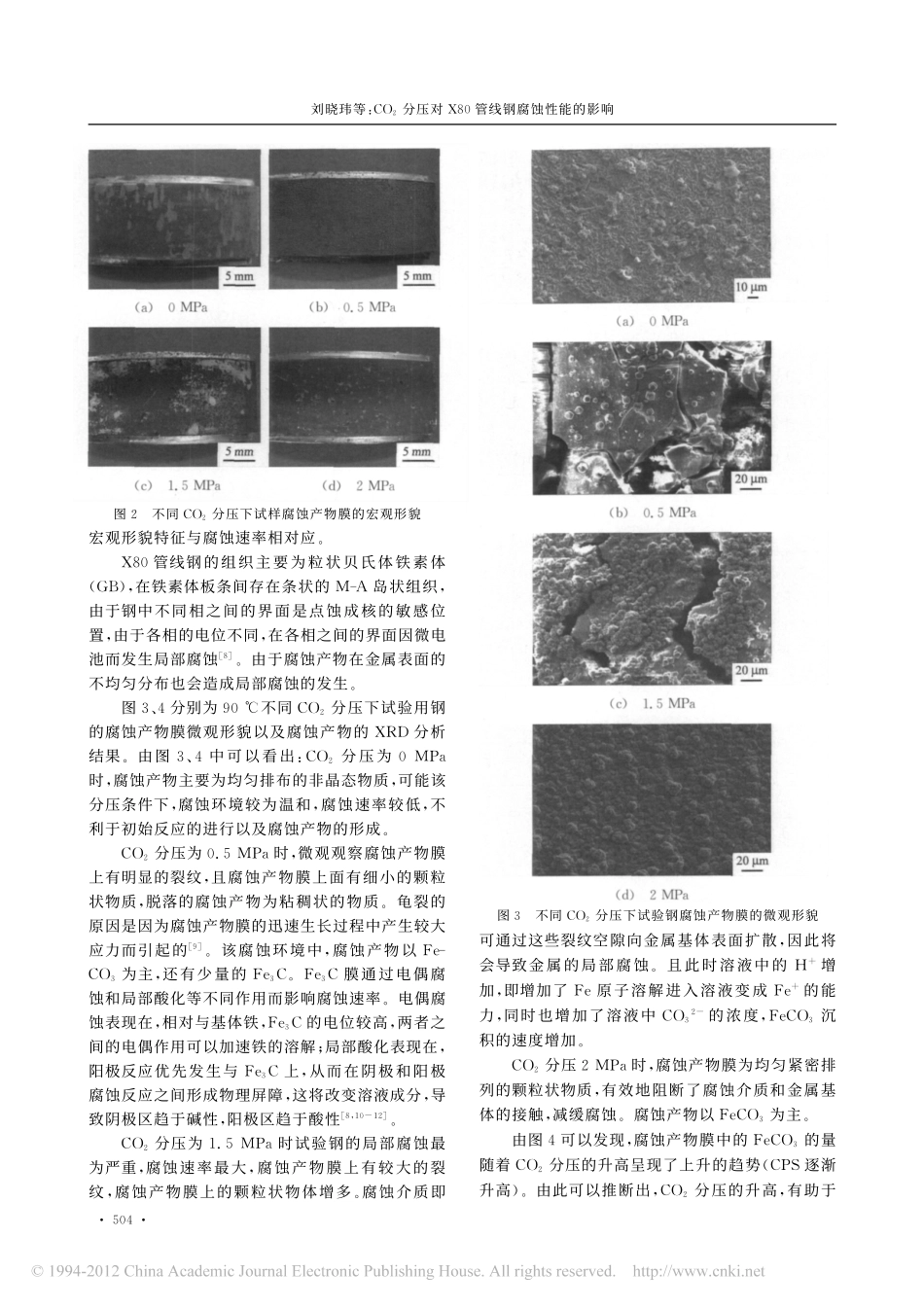

ＣＯ２分压对Ｘ８０管线钢腐蚀性能的影响刘晓玮，蔡庆伍，武会宾，张杰（北京科技大学高效轧制国家工程研究中心，北京１０００８３）摘要：模拟油田ＣＯ２驱油现场环境，利用高温高压反应釜，采用失重法、扫描电镜（ＳＥＭ）、Ｘ射线衍射（ＸＲＤ）等方法，研究了不同ＣＯ２分压对Ｘ８０管线钢腐蚀性能的影响。结果表明，Ｘ８０管线钢的腐蚀速率随着ＣＯ２分压的升高呈先升高后下降的趋势，在ＣＯ２分压为１．５ＭＰａ时达到最大值。当ＣＯ２分压为０ＭＰａ和０．５ＭＰａ时发生均匀腐蚀，当分压升高到１．５ＭＰａ和２ＭＰａ时发生了局部腐蚀。ＣＯ２分压为０ＭＰａ时的腐蚀产物为非晶态物质，其余各分压下的腐蚀产物均以ＦｅＣＯ３为主。随着ＣＯ２分压的升高，腐蚀产物与基体结合的紧密度随着ＣＯ２分压的升高越来越紧密；腐蚀产物膜厚度呈先升高后降低的趋势，与腐蚀速率的变化相对应。关键词：Ｘ８０管线钢；二氧化碳分压；腐蚀性能中图分类号：ＴＧ１７２文献标识码：Ａ文章编号：１００５－７４８Ｘ（２０１２）０６－０５０２－０５ＥｆｆｅｃｔｏｆＣＯ２ＰａｒｔｉａｌＰｒｅｓｓｕｒｅｏｎＣｏｒｒｏｓｉｏｎＲｅｓｉｓｔａｎｃｅｏｆＸ８０ＰｉｐｅｌｉｎｅＳｔｅｅｌＬＩＵＸｉａｏ－ｗｅｉ，ＣＡＩＱｉｎｇ－ｗｕ，ＷＵＨｕｉ－ｂｉｎ，ＺＨＡＮＧＪｉｅ（ＮａｔｉｏｎａｌＥｎｇｉｎｅｅｒｉｎｇＲｅｓｅａｒｃｈＣｅｎｔｅｒｆｏｒＡｄｖａｎｃｅｄＲｏｌｌｉｎｇＴｅｃｈｎｏｌｏｇｙ，ＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＢｅｉｊｉｎｇ，Ｂｅｉｊｉｎｇ１０００８３，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＴｈｅｅｆｆｅｃｔｏｆＣＯ２ｐａｒｔｉａｌｐｒｅｓｓｕｒｅｏｎｃｏｒｒｏｓｉｏｎｒｅｓｉｓｔａｎｃｅｏｆＸ８０ｐｉｐｅｌｉｎｅｓｔｅｅｌｗａｓｉｎｖｅｓｔｉｇａｔｅｄｉｎｈｉｇｈｔｅｍｐｅｒａｔｕｒｅａｎｄｐｒｅｓｓｕｒｅａｕｔｏｃｌａｖｅｓｉｍｕｌａｔｉｎｇｔｈｅｄｏｗｎｈｏｌｅｅｎｖｉｒｏｎｍｅｎｔｏｆａｎｏｉｌｆｉｅｌｄ，ｕｓｉｎｇｔｈｅｗｅｉｇｈｔｌｏｓｓｍｅｔｈｏｄ，ＳＥＭａｎｄＸＲＤ．ＴｈｅｒｅｓｕｌｔｓｓｈｏｗｅｄｔｈａｔｗｉｔｈｉｎｃｒｅａｓｉｎｇＣＯ２ｐａｒｔｉａｌｐｒｅｓｓｕｒｅ，ｔｈｅｃｏｒｒｏｓｉｏｎｒａｔｅｏｆＸ８０ｐｉｐｅｌｉｎｅｓｔｅｅｌｓｈｏｗｅｄｔｈｅｔｅｎｄｅｎｃｙｏｆｆｌｕｃｔｕａｔｉｏｎ，ａｎｄｔｈｅｍａｘｉｍｕｍｒａｔｅａｐｐｅａｒｅｄａｔｔｈｅＣＯ２ｐａｒｔｉａｌｐｒｅｓｓｕｒｅｏｆ１．５ＭＰａ．ＵｎｉｆｏｒｍｃｏｒｒｏｓｉｏｎｏｃｃｕｒｒｅｄｗｈｅｎｔｈｅＣＯ２ｐａｒｔｉａｌｐｒｅｓｓｕｒｅｗａｓ０ＭＰａａｎｄ０．５ＭＰａ．ＷｈｅｎｔｈｅＣＯ２ｐａｒｔｉａｌｐｒｅｓｓｕｒｅｗａｓ１．５ＭＰａａｎｄ２ＭＰａ，ｌｏｃａｌｉｚｅｄｃｏｒｒｏｓｉｏｎｏｃｃｕｒｒｅｄ．Ｔｈｅｃｏｒｒｏｓｉｏｎｐｒｏｄｕｃｔｗａｓｃｏｍｐｏｓｅｄｏｆｎｏｎｃｒｙｓｔａｌｌｉｎｅｓｕｂｓｔａｎｃｅａｔｐａｒｔｉａｌｐｒｅｓｓｕｒｅｏｆ０ＭＰａ，ａｎｄｍａｉｎｌｙｃｏｍｐｏｓｅｄｏｆＦｅＣＯ３ａｔｏｔｈｅｒｐａｒｔｉａｌｐｒｅｓｓｕｒｅｓ．ＷｉｔｈｉｎｃｒｅａｓｉｎｇｔｈｅＣＯ２ｐａｒｔｉａｌｐｒｅｓｓｕｒｅ，ｔｈｅｃｏｍｂｉｎａｔｉｏｎｂｅｔｗｅｅｎｃｏｒｒｏｓｉｏｎｐｒｏｄｕｃｔａｎｄｓｕｂｓｔｒａｔｅｗａｓｉｎｃｒｅａｓｉｎｇｌｙｃｌｏｓｅ，ａｎｄｔｈｅｔｈｉｃｋｎｅｓｓｏｆｃｏｒｒｏｓｉｏｎｐｒｏｄｕｃｔｓｈｏｗｅｄｔｈｅｔｅｎｄｅｎｃｙｏｆｆｌｕｃｔｕａｔｉｏｎ，ｃｏｒｒｅｓｐｏｎｄｉｎｇｔｏｔｈｅｃｈａｎｇｅｉｎｃｏｒｒｏｓｉｏｎｒａｔｅ．Ｋｅｙｗｏｒｄｓ：Ｘ８０ｐｉｐｅｌｉｎｅｓｔｅｅｌ；ＣＯ２ｐａｒｔｉａｌｐｒｅｓｓｕｒｅ；ｃｏｒｒｏｓｉｏｎｒｅｓｉｓｉｔａｎｃｅ０引言ＣＯ２作为伴生气体在石油、天然气的勘探和开采过程中产生，造成的ＣＯ２腐蚀成为石油和天然气工业安全生产的重要问题。特别是随着深层含ＣＯ２油气层开发和“Ｃ...
