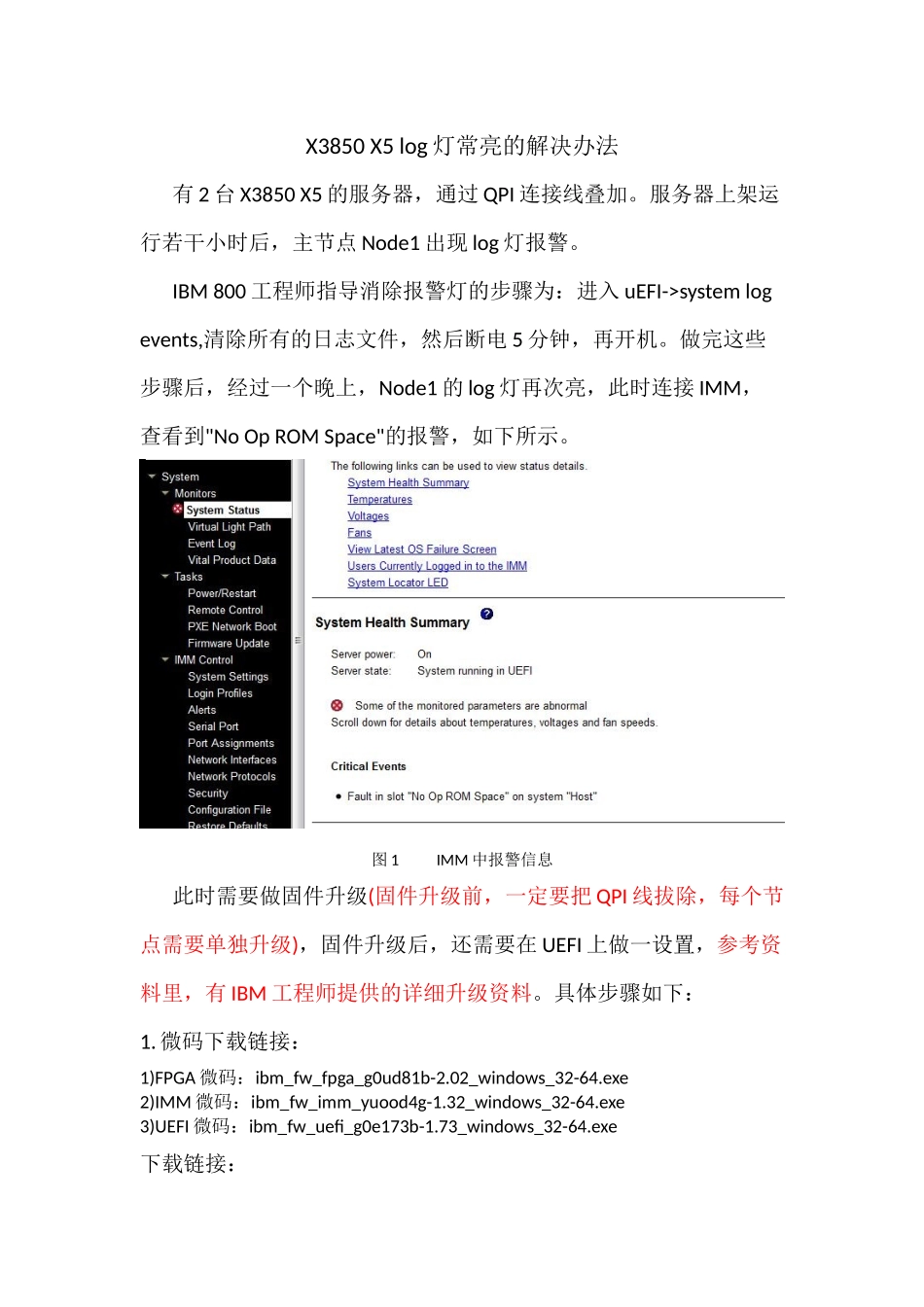

X3850 X5 log灯常亮的解决办法_第1页
1/13

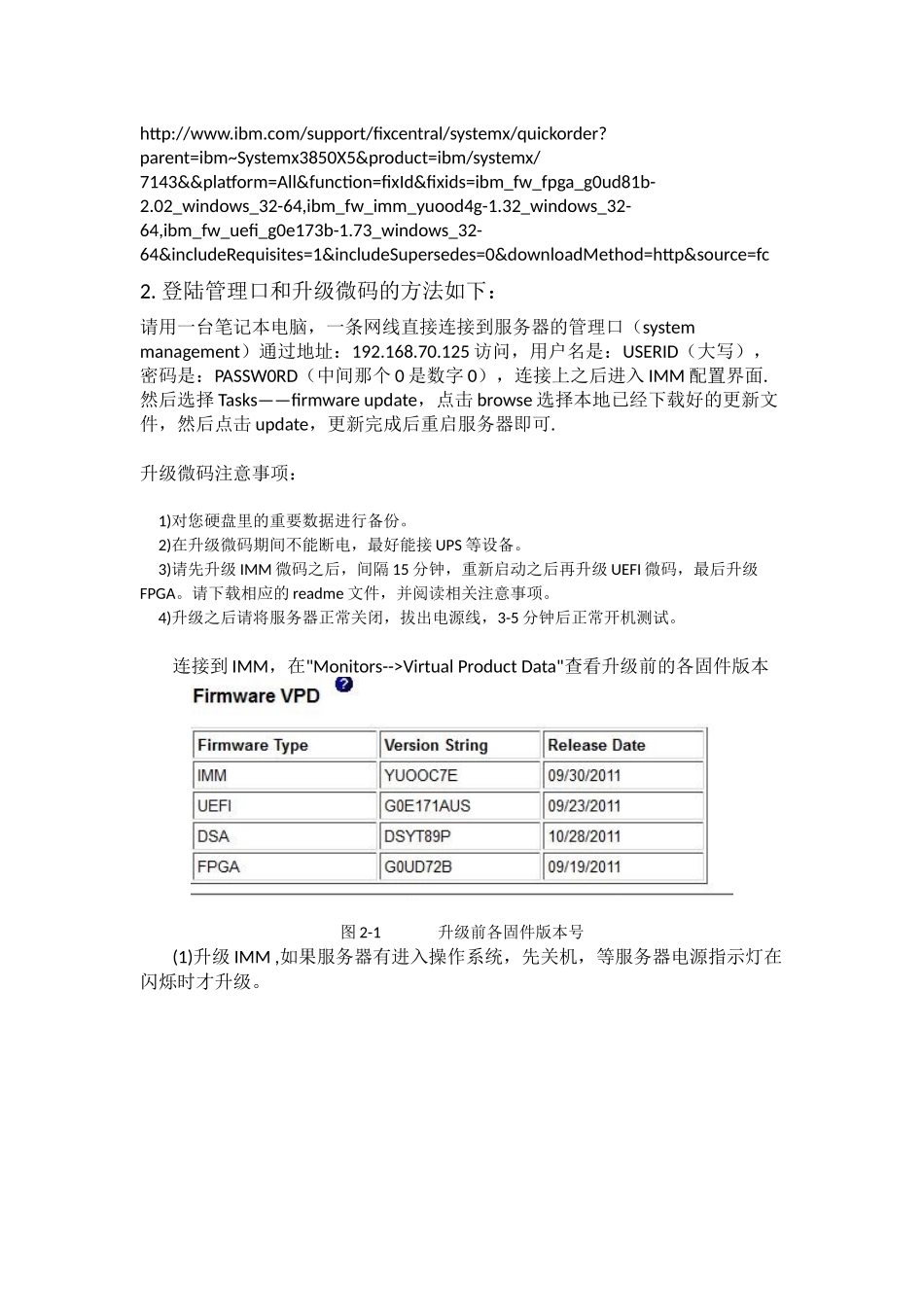

X3850 X5 log灯常亮的解决办法_第2页
2/13

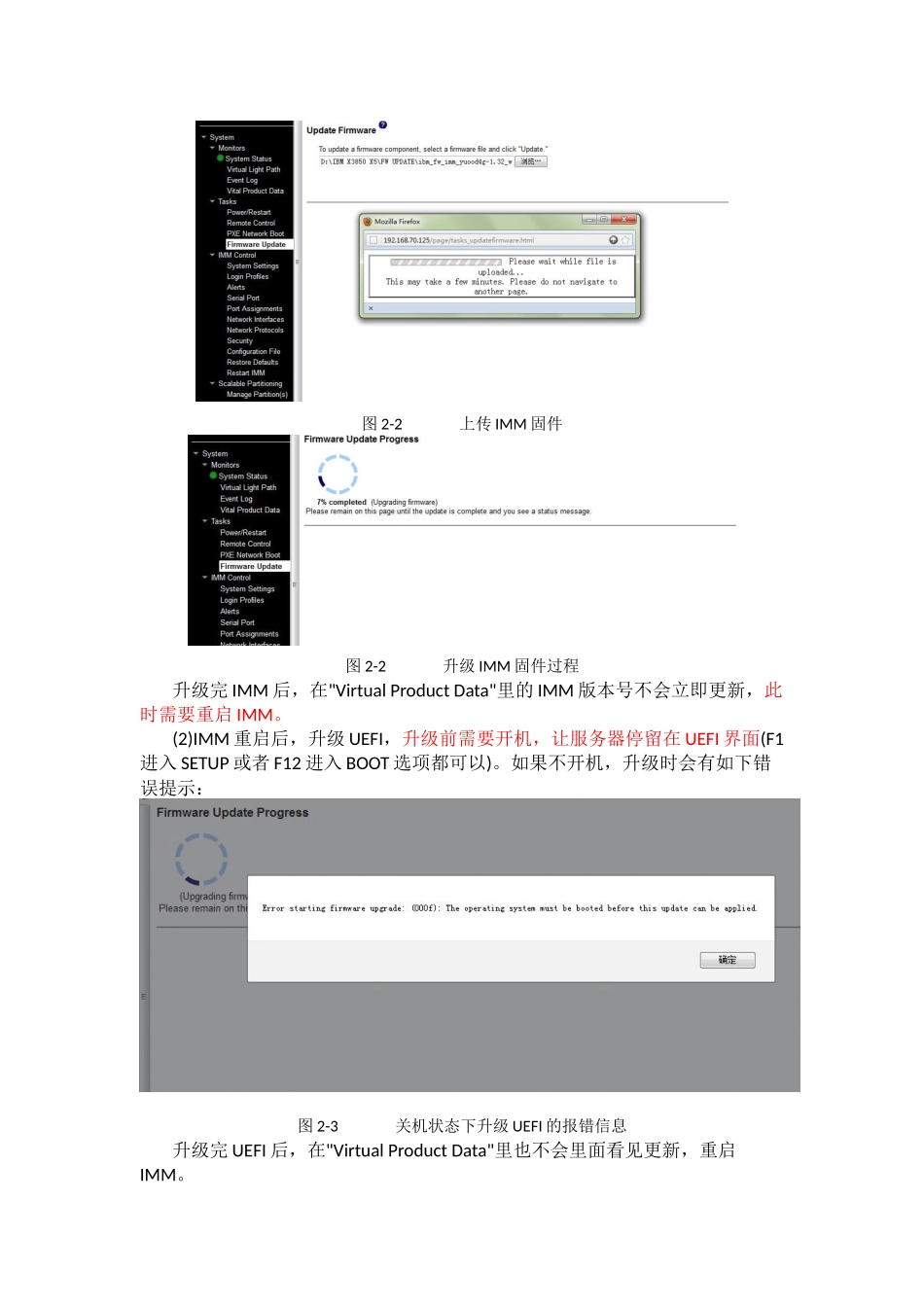

X3850 X5 log灯常亮的解决办法_第3页
3/13
X3850X5log灯常亮的解决办法有2台X3850X5的服务器,通过QPI连接线叠加。服务器上架运行若干小时后,主节点Node1出现log灯报警。IBM800工程师指导消除报警灯的步骤为:进入uEFI->systemlogevents,清除所有的日志文件,然后断电5分钟,再开机。做完这些步骤后,经过一个晚上,Node1的log灯再次亮,此时连接IMM,查看到"NoOpROMSpace"的报警,如下所示。图1IMM中报警信息此时需要做固件升级(固件升级前,一定要把QPI线拔除,每个节点需要单独升级),固件升级后,还需要在UEFI上做一设置,参考资料里,有IBM工程师提供的详细升级资料。具体步骤如下:1.微码下载链接:1)FPGA微码:ibm_fw_fpga_g0ud81b-2.02_windows_32-64.exe2)IMM微码:ibm_fw_imm_yuood4g-1.32_windows_32-64.exe3)UEFI微码:ibm_fw_uefi_g0e173b-1.73_windows_32-64.exe下载链接:http://www.ibm.com/support/fixcentral/systemx/quickorder?parent=ibm~Systemx3850X5&product=ibm/systemx/7143&&platform=All&function=fixId&fixids=ibm_fw_fpga_g0ud81b-2.02_windows_32-64,ibm_fw_imm_yuood4g-1.32_windows_32-64,ibm_fw_uefi_g0e173b-1.73_windows_32-64&includeRequisites=1&includeSupersedes=0&downloadMethod=http&source=fc2.登陆管理口和升级微码的方法如下:请用一台笔记本电脑,一条网线直接连接到服务器的管理口(systemmanagement)通过地址:192.168.70.125访问,用户名是:USERID(大写),密码是:PASSW0RD(中间那个0是数字0),连接上之后进入IMM配置界面.然后选择Tasks——firmwareupdate,点击browse选择本地已经下载好的更新文件,然后点击update,更新完成后重启服务器即可.升级微码注意事项:1)对您硬盘里的重要数据进行备份。2)在升级微码期间不能断电,最好能接UPS等设备。3)请先升级IMM微码之后,间隔15分钟,重新启动之后再升级UEFI微码,最后升级FPGA。请下载相应的readme文件,并阅读相关注意事项。4)升级之后请将服务器正常关闭,拔出电源线,3-5分钟后正常开机测试。连接到IMM,在"Monitors-->VirtualProductData"查看升级前的各固件版本图2-1升级前各固件版本号(1)升级IMM,如果服务器有进入操作系统,先关机,等服务器电源指示灯在闪烁时才升级。图2-2上传IMM固件图2-2升级IMM固件过程升级完IMM后,在"VirtualProductData"里的IMM版本号不会立即更新,此时需要重启IMM。(2)IMM重启后,升级UEFI,升级前需要开机,让服务器停留在UEFI界面(F1进入SETUP或者F12进入BOOT选项都可以)。如果不开机,升级时会有如下错误提示:图2-3关机状态下升级UEFI的报错信息升级完UEFI后,在"VirtualProductData"里也不会里面看见更新,重启IMM。(3)IMM重启后,升级FPGA,升级成功后也重启IMM。升级以上3个固件后,可以在"VirtualProductData"看见更新后的估计版本号。图2-4升级后的各估计版本号3.UEFI中"DisableSlot1-7LegacyOptionsROM"启动时按F1进入UEFI菜单,选择"SystemSettings-->DeviceandI/OPorts-->Enable/DisablelegacyROMexecution",将主板集成网卡和slot1-7设备的ROM设置为Disabled.图3UEFI设置LegacyOptionROM4.参考资料:以下资料来源于IBM工程师:故障现象(其一或多个现象):1.服务器SystemError灯亮2.有时LPD板上Log灯亮3.IMMLog记录的报错信息如下FW/BIOS,firmwareprogress(FirmwareError)hangError:Error:FW/BIOS,connector(NoOpROMSpace)PCIexpressSlotXfault4.有时会造成服务器Autoreboot参考解决方案:TIPS:H197144PCIOPTIONROMSPACEERRORSINUEFISERVERShttp://www-947.ibm.com/support/entry/portal/docdisplay?lndocid=MIGR-5084743详细的解决步骤如下:1、调整PCI设备的物理位置2、升级微码(IMM/UEFI/FPGA)3、恢复UEFI的出厂设置4、DisableNIC(Onboard)PXEROM5、Enable/DisableOnboardDevices6、DisableSlot1-7LegacyOptionsROM7、更改ROM执行顺序8、uEFI模式下DisableIntelNICROM
