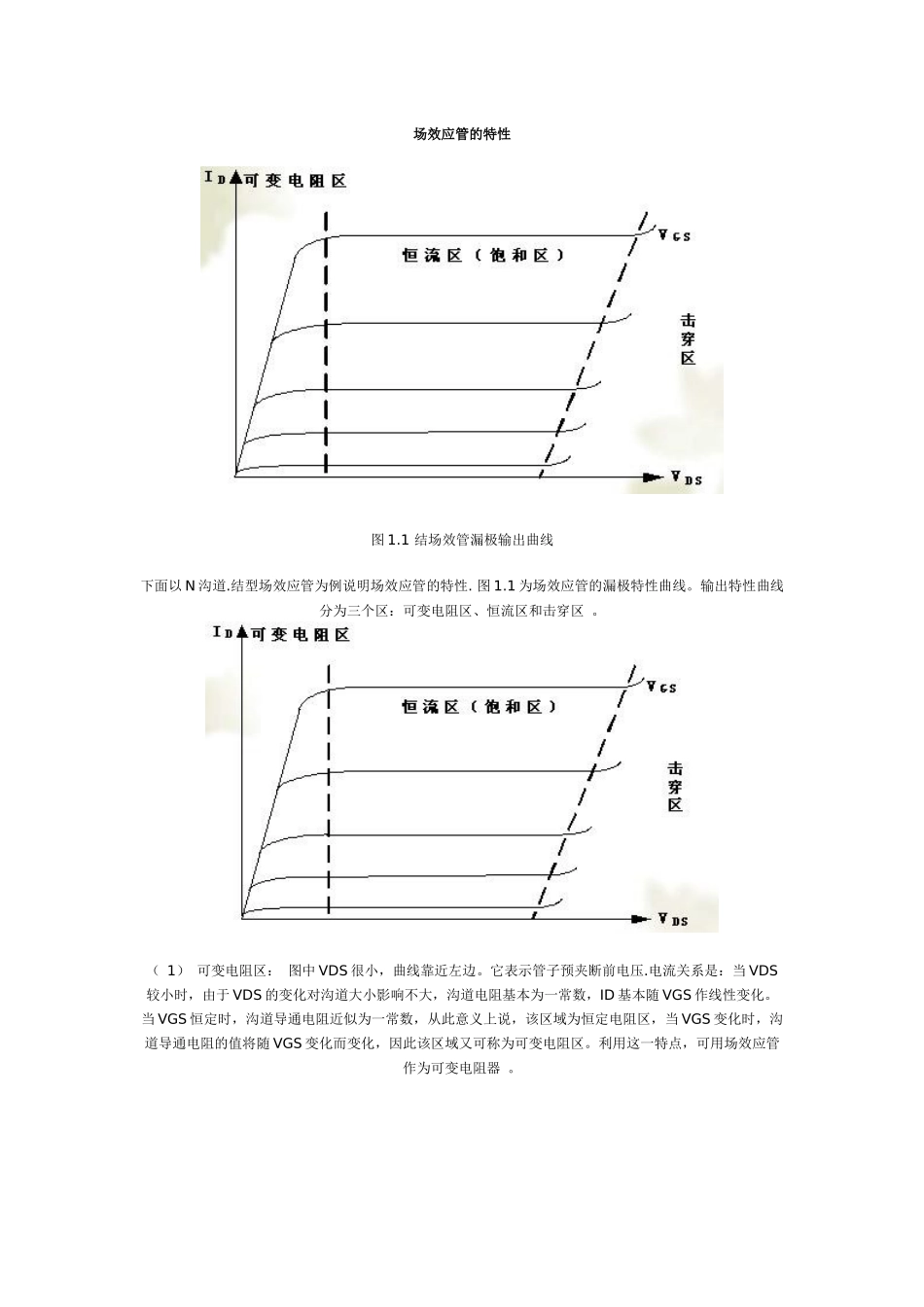

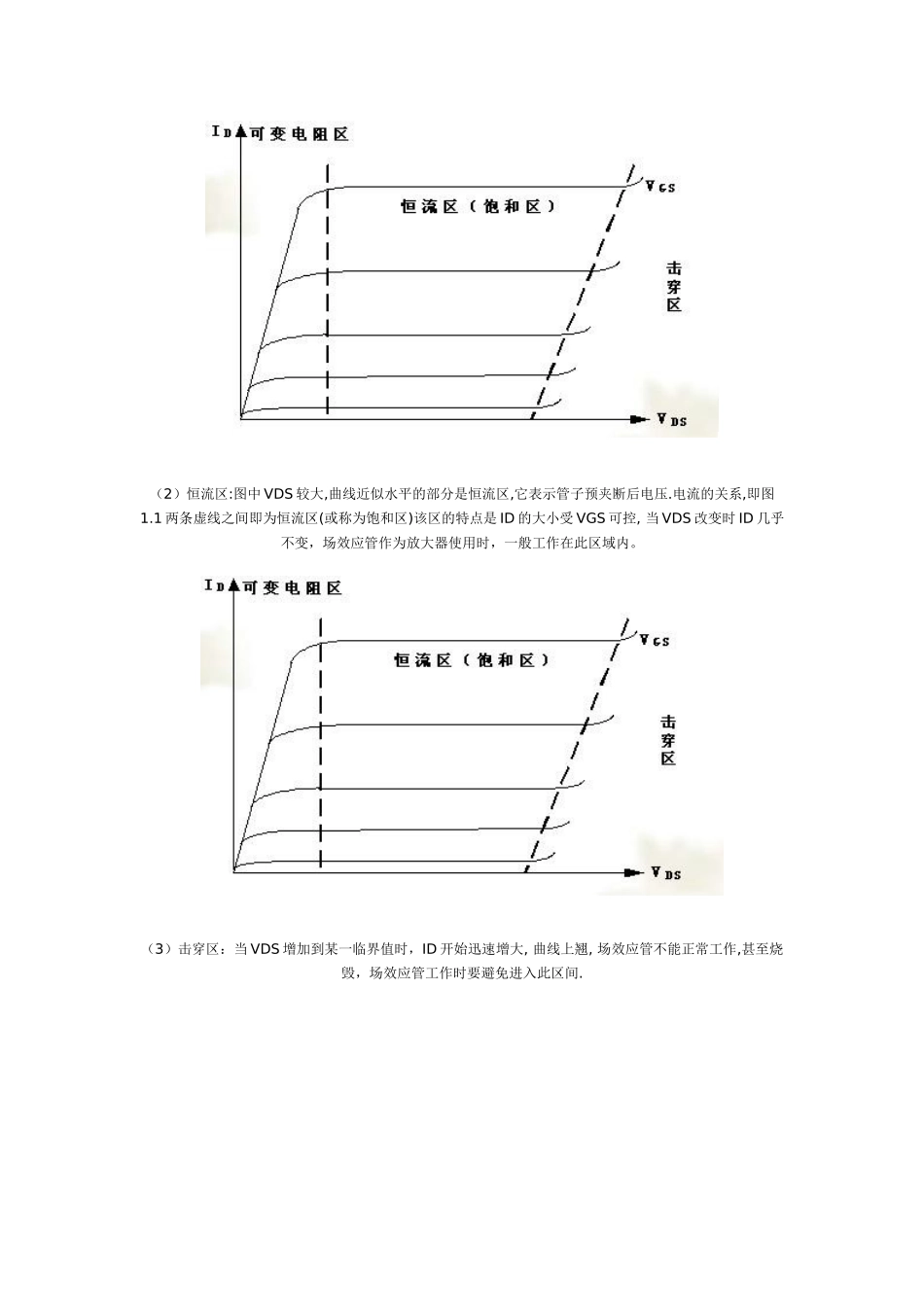

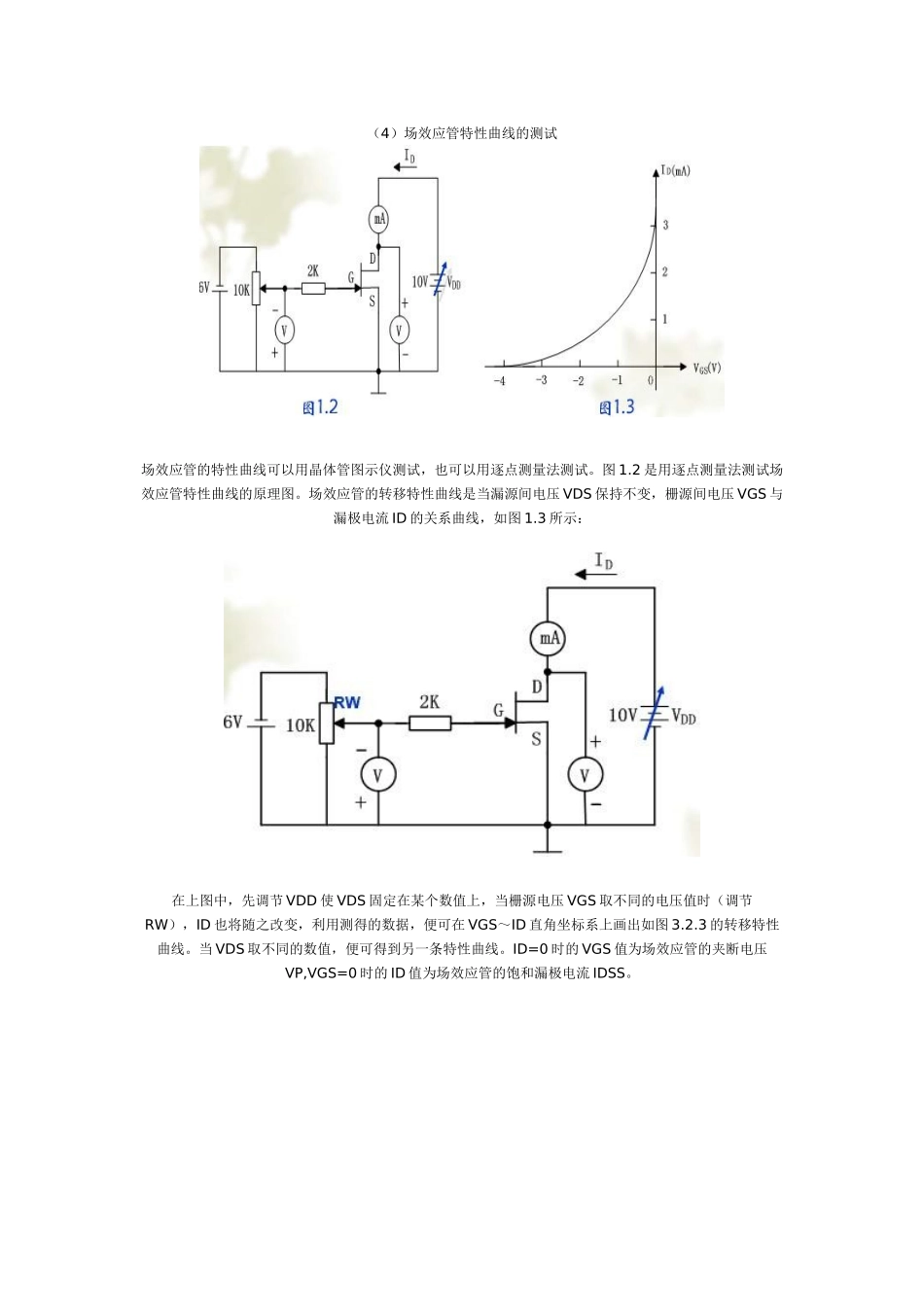

场效应管的特性图1.1结场效管漏极输出曲线下面以N沟道.结型场效应管为例说明场效应管的特性.图1.1为场效应管的漏极特性曲线。输出特性曲线分为三个区：可变电阻区、恒流区和击穿区。（1）可变电阻区：图中VDS很小，曲线靠近左边。它表示管子预夹断前电压.电流关系是：当VDS较小时，由于VDS的变化对沟道大小影响不大，沟道电阻基本为一常数，ID基本随VGS作线性变化。当VGS恒定时，沟道导通电阻近似为一常数，从此意义上说，该区域为恒定电阻区，当VGS变化时，沟道导通电阻的值将随VGS变化而变化，因此该区域又可称为可变电阻区。利用这一特点，可用场效应管作为可变电阻器。（2）恒流区:图中VDS较大,曲线近似水平的部分是恒流区,它表示管子预夹断后电压.电流的关系,即图1.1两条虚线之间即为恒流区(或称为饱和区)该区的特点是ID的大小受VGS可控,当VDS改变时ID几乎不变，场效应管作为放大器使用时，一般工作在此区域内。（3）击穿区：当VDS增加到某一临界值时，ID开始迅速增大,曲线上翘,场效应管不能正常工作,甚至烧毁，场效应管工作时要避免进入此区间.（4）场效应管特性曲线的测试场效应管的特性曲线可以用晶体管图示仪测试，也可以用逐点测量法测试。图1.2是用逐点测量法测试场效应管特性曲线的原理图。场效应管的转移特性曲线是当漏源间电压VDS保持不变，栅源间电压VGS与漏极电流ID的关系曲线，如图1.3所示：在上图中，先调节VDD使VDS固定在某个数值上，当栅源电压VGS取不同的电压值时（调节RW），ID也将随之改变，利用测得的数据，便可在VGS～ID直角坐标系上画出如图3.2.3的转移特性曲线。当VDS取不同的数值，便可得到另一条特性曲线。ID=0时的VGS值为场效应管的夹断电压VP,VGS=0时的ID值为场效应管的饱和漏极电流IDSS。漏极特性曲线是当栅源间电压VGS保持不变时，漏极电流ID与漏源间电压VDS的关系曲线，当VDS取不同的数值时便可测出与之对应的ID值，对于不同的VGS可以测得多条漏极特性曲线。晶体管是电流控制器件，作放大器件用时，发射结必须正偏。场效应管是电压控制器件，N沟道结型场效应管工作时G、S间必须加反向偏置电压。场效应管特性及单端甲类功放电路原理单端甲类场效应管功放电路五花八门，各有特色，本机电路如附图所示。为了获得靓丽的音色，采取简洁至上原则，多一个元件多一分失真，多一条线路多一分失真。现将电路原理作一简述，以抛砖引玉，其主要特点有以下一些。(1)为了避免普通音量电位器传输失真，非稳态接触电阻、摩擦噪声和操作易感疲惫之嫌，本机采用音响型极低噪声VMOS场效应管IRFD113作指触音量控制。其相对于键控音量电路又减少了一些元件，并加以屏蔽，使音量控制部分的噪声系数达到1dB以下(VMOS场效应管噪声系数在0.5dB左右)，敢与高档真空步进电位器或无源变压器电位器抗衡，手感更贴切人性化。VMOS场效应管内阻高，属电压控制器件，在栅极及源极之间连接充电电容，由于栅漏电流极小，电容电压在很长一段时间内能基本保持不变。当管子工作于可调电阻区时，其漏源极电阻将受到栅源极电压即电容的电压所控制，这时管子相当于压控可变电阻，当指触(依手指电阻导电)开关S1闭合，即向电容充电，当指触开关S2闭合，即将电容放电，从而达到以电压控制漏源极电阻的目的。将其按入音响设备中，即可调节音量的大小。S1和S2可用薄银片或薄铜片制作，间距2mm左右，待调试后确定，音量增减量设置在±2dB左右。(2)由IRF510作电压放大，放大后的音频电压直耦至上臂管IRF150进行扩流并作源极输出，下臂管IRF150构成恒流源，直流为通路，交流为开路，使交流信号通过输出电容推动扬声器。(3)由于VMOS场效应管具有负的电流温度系数，即在栅极与源极之间电压不变的情况下，导通电流会随管温升高而减小，从而避免管子二次击穿。但管子温度的变化与电流的变化速率相差甚远，对此为了防止负温度系数惯性延迟而影响工作状态，本机在IRF510阴极串上一只适当阻值的正温度系数补偿电阻(100Ω/2W)，以起到缓冲作用。其原理是当没有阴极电阻时，IRF510栅源电压是恒定的固定偏压，与管子电流变化无关，加上阴极电阻后，当管流减小时，源极电位也降低。而相对于栅极来说，栅极电位...
