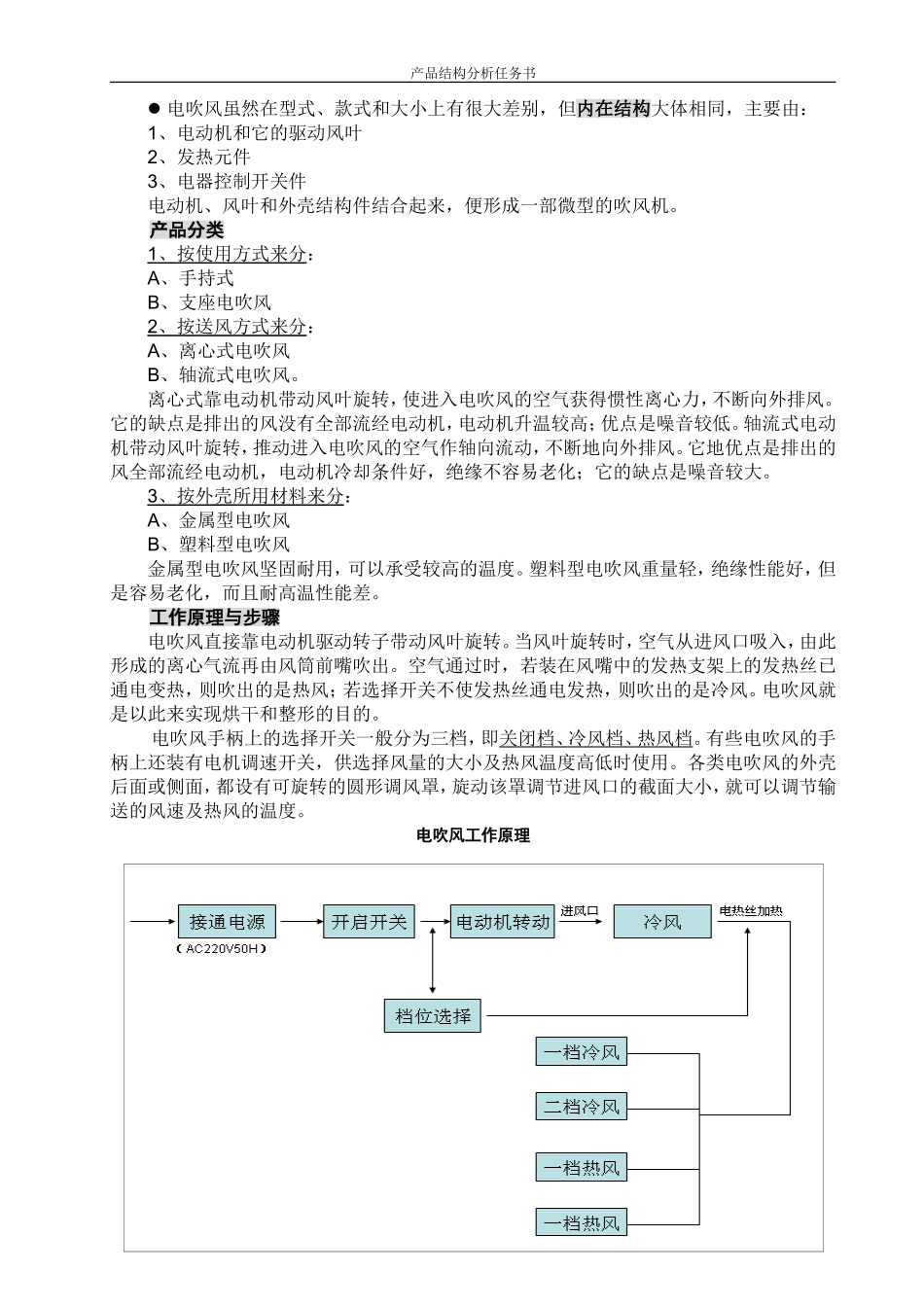

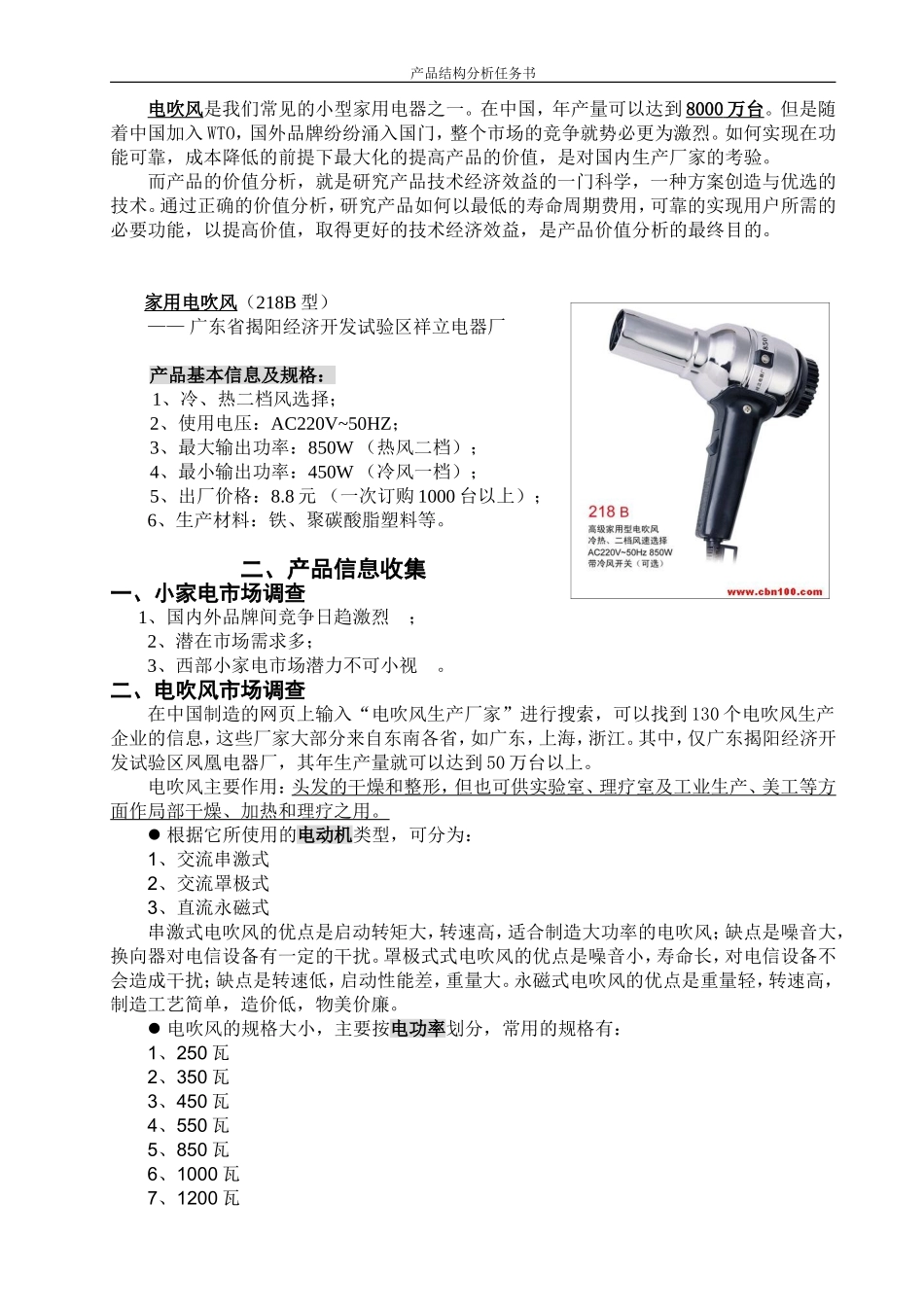

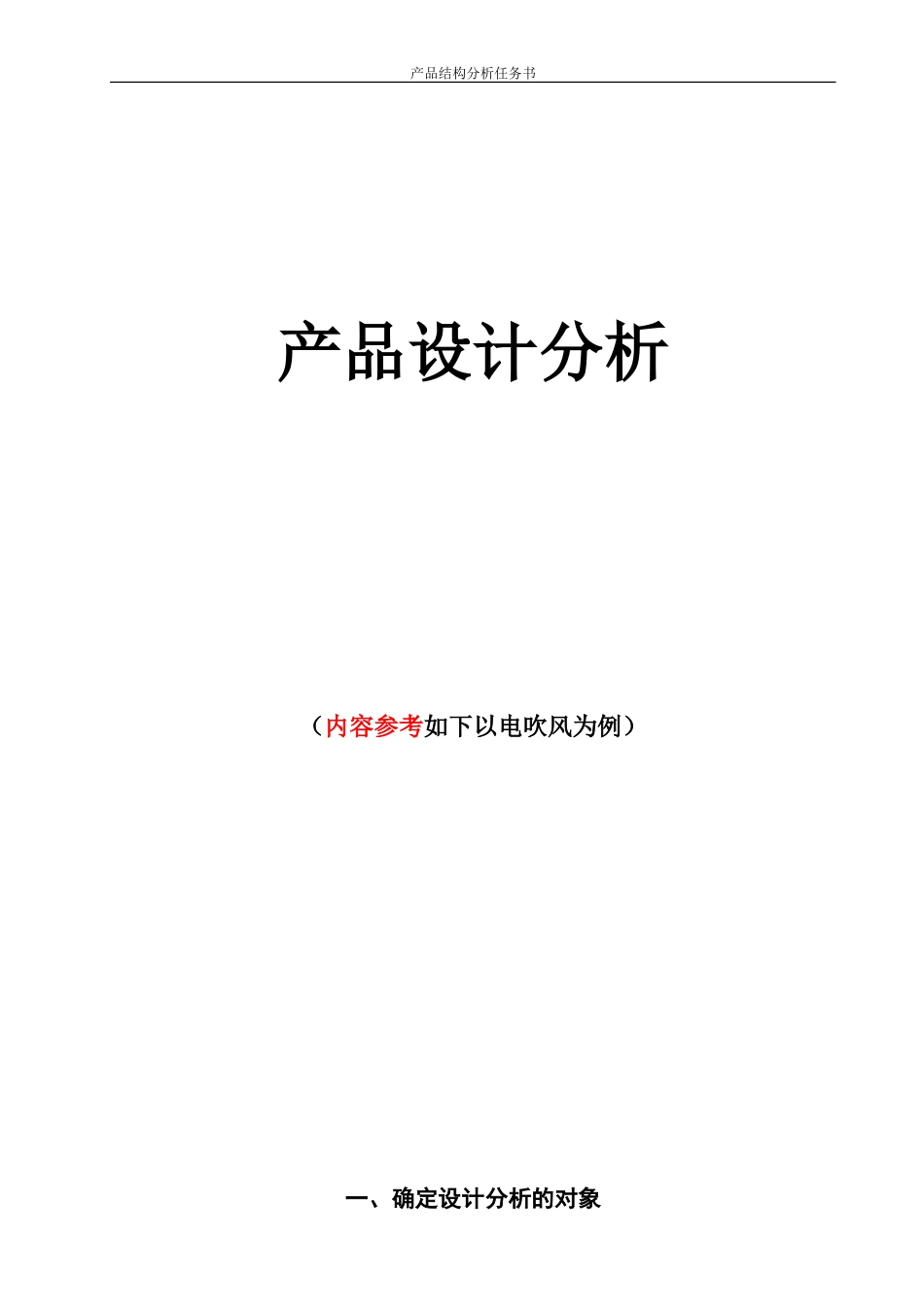

产品结构分析任务书产品设计分析（内容参考如下以电吹风为例）一、确定设计分析的对象产品结构分析任务书电吹风是我们常见的小型家用电器之一。在中国，年产量可以达到8000万台。但是随着中国加入WTO，国外品牌纷纷涌入国门，整个市场的竞争就势必更为激烈。如何实现在功能可靠，成本降低的前提下最大化的提高产品的价值，是对国内生产厂家的考验。而产品的价值分析，就是研究产品技术经济效益的一门科学，一种方案创造与优选的技术。通过正确的价值分析，研究产品如何以最低的寿命周期费用，可靠的实现用户所需的必要功能，以提高价值，取得更好的技术经济效益，是产品价值分析的最终目的。家用电吹风（218B型）——广东省揭阳经济开发试验区祥立电器厂产品基本信息及规格：1、冷、热二档风选择；2、使用电压：AC220V~50HZ；3、最大输出功率：850W（热风二档）；4、最小输出功率：450W（冷风一档）；5、出厂价格：8.8元（一次订购1000台以上）；6、生产材料：铁、聚碳酸脂塑料等。二、产品信息收集一、小家电市场调查1、国内外品牌间竞争日趋激烈；2、潜在市场需求多；3、西部小家电市场潜力不可小视。二、电吹风市场调查在中国制造的网页上输入“电吹风生产厂家”进行搜索，可以找到130个电吹风生产企业的信息，这些厂家大部分来自东南各省，如广东，上海，浙江。其中，仅广东揭阳经济开发试验区凤凰电器厂，其年生产量就可以达到50万台以上。电吹风主要作用：头发的干燥和整形，但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。根据它所使用的电动机类型，可分为：1、交流串激式2、交流罩极式3、直流永磁式串激式电吹风的优点是启动转矩大，转速高，适合制造大功率的电吹风；缺点是噪音大，换向器对电信设备有一定的干扰。罩极式式电吹风的优点是噪音小，寿命长，对电信设备不会造成干扰；缺点是转速低，启动性能差，重量大。永磁式电吹风的优点是重量轻，转速高，制造工艺简单，造价低，物美价廉。电吹风的规格大小，主要按电功率划分，常用的规格有：1、250瓦2、350瓦3、450瓦4、550瓦5、850瓦6、1000瓦7、1200瓦产品结构分析任务书电吹风虽然在型式、款式和大小上有很大差别，但内在结构大体相同，主要由：1、电动机和它的驱动风叶2、发热元件3、电器控制开关件电动机、风叶和外壳结构件结合起来，便形成一部微型的吹风机。产品分类1、按使用方式来分：A、手持式B、支座电吹风2、按送风方式来分：A、离心式电吹风B、轴流式电吹风。离心式靠电动机带动风叶旋转，使进入电吹风的空气获得惯性离心力，不断向外排风。它的缺点是排出的风没有全部流经电动机，电动机升温较高；优点是噪音较低。轴流式电动机带动风叶旋转，推动进入电吹风的空气作轴向流动，不断地向外排风。它地优点是排出的风全部流经电动机，电动机冷却条件好，绝缘不容易老化；它的缺点是噪音较大。3、按外壳所用材料来分：A、金属型电吹风B、塑料型电吹风金属型电吹风坚固耐用，可以承受较高的温度。塑料型电吹风重量轻，绝缘性能好，但是容易老化，而且耐高温性能差。工作原理与步骤电吹风直接靠电动机驱动转子带动风叶旋转。当风叶旋转时，空气从进风口吸入，由此形成的离心气流再由风筒前嘴吹出。空气通过时，若装在风嘴中的发热支架上的发热丝已通电变热，则吹出的是热风；若选择开关不使发热丝通电发热，则吹出的是冷风。电吹风就是以此来实现烘干和整形的目的。电吹风手柄上的选择开关一般分为三档，即关闭档、冷风档、热风档。有些电吹风的手柄上还装有电机调速开关，供选择风量的大小及热风温度高低时使用。各类电吹风的外壳后面或侧面，都设有可旋转的圆形调风罩，旋动该罩调节进风口的截面大小，就可以调节输送的风速及热风的温度。电吹风工作原理产品结构分析任务书三、产品结构与零件图电吹风的种类虽然很多，但是结构大同小异，都是由壳体、手柄、电动机、风叶、电热元件、挡风板、开关、电源线等组成。电吹风各部分的作用是：1、壳体——保护内部机件，约束空气流动方向；2、手柄——手持部分，方便使用，开关也装于手柄处；3、电热元件（含电阻丝和固定件）—...
