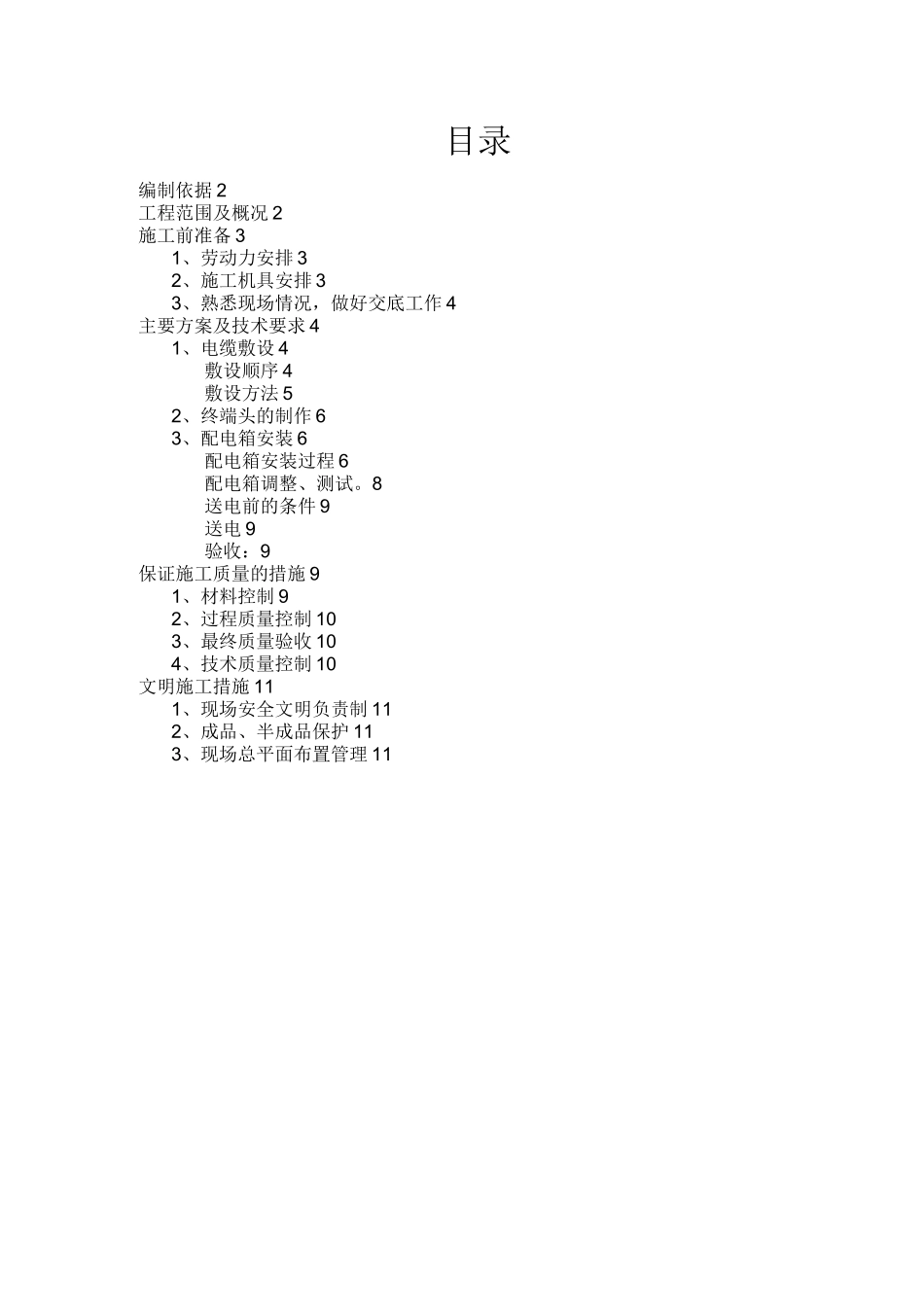

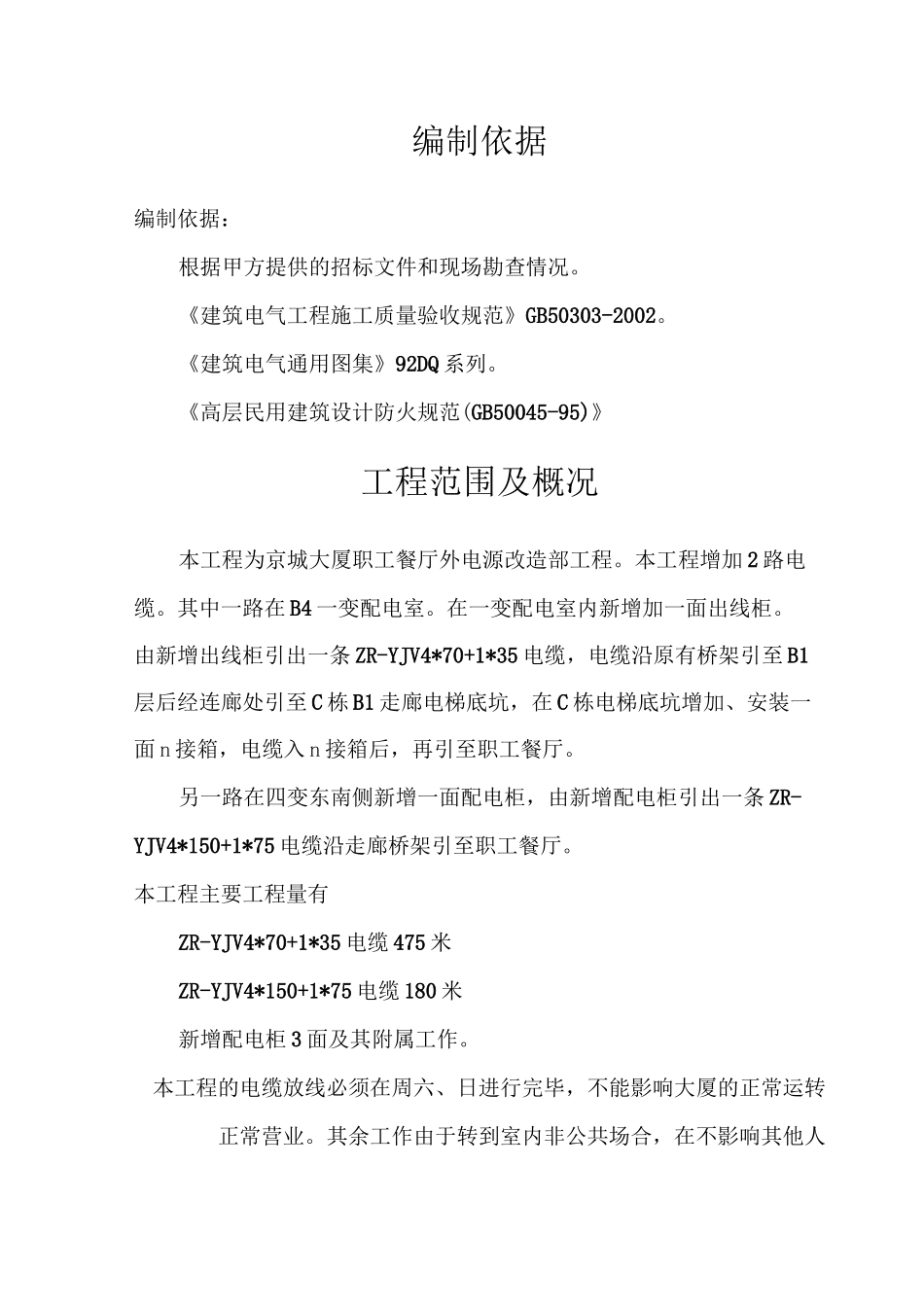

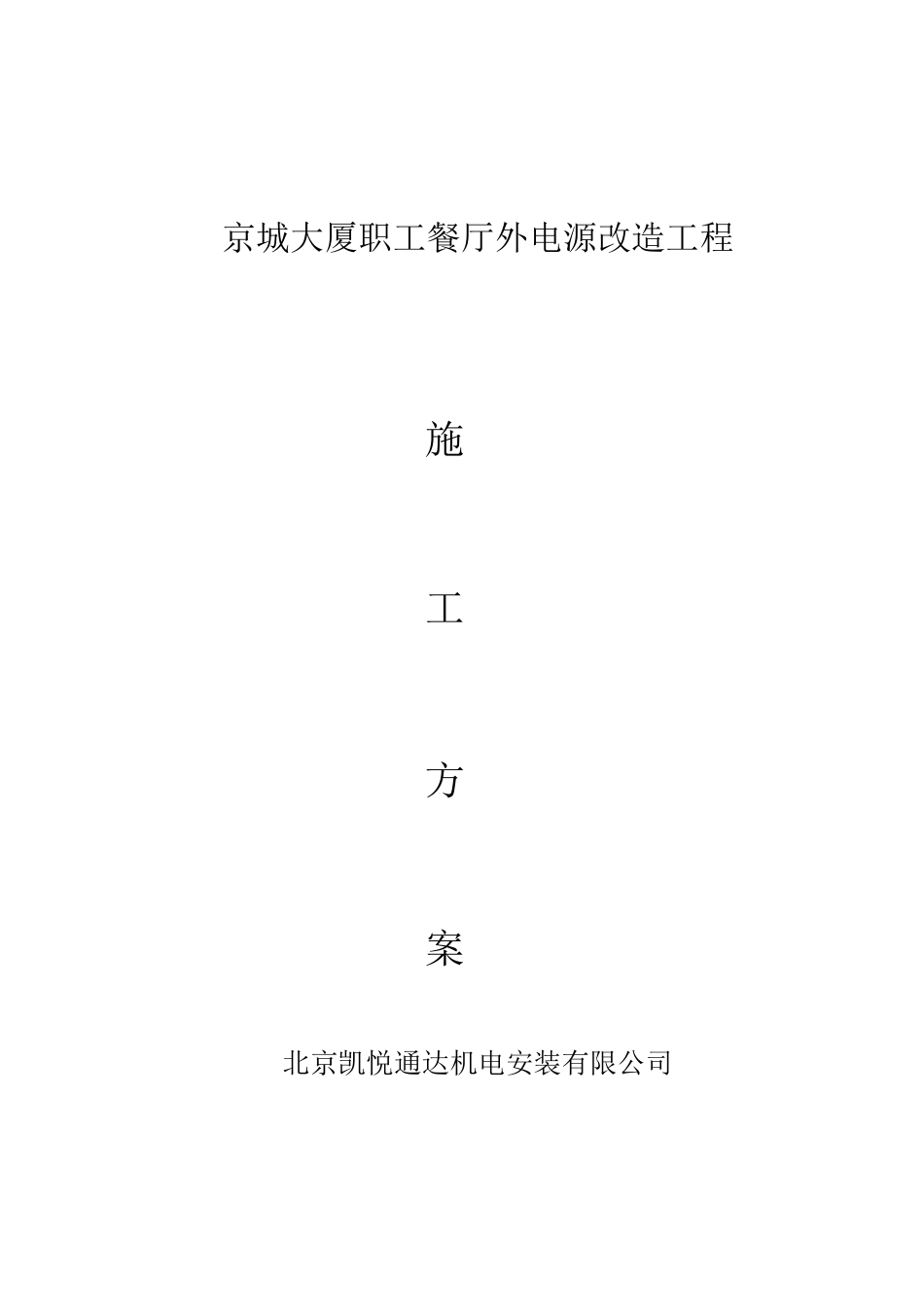

京城大厦职工餐厅外电源改造工程施工方案北京凯悦通达机电安装有限公司目录编制依据2工程范围及概况2施工前准备31、劳动力安排32、施工机具安排33、熟悉现场情况，做好交底工作4主要方案及技术要求41、电缆敷设4敷设顺序4敷设方法52、终端头的制作63、配电箱安装6配电箱安装过程6配电箱调整、测试。8送电前的条件9送电9验收：9保证施工质量的措施91、材料控制92、过程质量控制103、最终质量验收104、技术质量控制10文明施工措施111、现场安全文明负责制112、成品、半成品保护113、现场总平面布置管理11编制依据编制依据：根据甲方提供的招标文件和现场勘查情况。《建筑电气工程施工质量验收规范》GB50303-2002。《建筑电气通用图集》92DQ系列。《高层民用建筑设计防火规范(GB50045-95)》工程范围及概况本工程为京城大厦职工餐厅外电源改造部工程。本工程增加2路电缆。其中一路在B4一变配电室。在一变配电室内新增加一面出线柜。由新增出线柜引出一条ZR-YJV4*70+1*35电缆，电缆沿原有桥架引至B1层后经连廊处引至C栋B1走廊电梯底坑，在C栋电梯底坑增加、安装一面n接箱，电缆入n接箱后，再引至职工餐厅。另一路在四变东南侧新增一面配电柜，由新增配电柜引出一条ZR-YJV4*150+1*75电缆沿走廊桥架引至职工餐厅。本工程主要工程量有ZR-YJV4*70+1*35电缆475米ZR-YJV4*150+1*75电缆180米新增配电柜3面及其附属工作。本工程的电缆放线必须在周六、日进行完毕，不能影响大厦的正常运转正常营业。其余工作由于转到室内非公共场合，在不影响其他人时可以正常施工。施工前准备1、劳动力安排劳动力安排：工种人员工种人员队长1人配合工15人技术贝1人电工20人安全员1人起重工3人2、施工机具安排施工机具序号名称规格单位数量1兆欧表1000块12压线钳240把23热风机把24电缆剪把15电锤把26电钻把27电缆支架、滚轮、转向套1导轮其它小型工具，如梯子、扳手及其他耗材等根据现场情况另行增加。3、熟悉现场情况，做好交底工作进场前先向甲方办好出入证、人员备案及了解甲方现场管理要求，施工场地的安排情况，应满足施工条件。做好路由勘察情况。进场后，做好安全教育工作，注意防火、登高时要有专人看护，进入现场严禁吸烟等。服从甲方安全部门的一切规章制度。本工作难点在于工作时间比较紧，而且电缆大部分敷设在吊顶内，且人员在吊顶内施工，时间、工作范围比较大，对于吊顶的保护及人员的安全比较难，吊顶内各种管线错综复杂，吊顶内各种插座、灯的电源管比较多应时刻注意安全，对所有人员要一直强调注意安全。不要踩踏各种管线，必要时在吊顶内铺设木板分散人体重量。所以工作难度比较大。主要方案及技术要求1、电缆敷设敷设顺序由于电缆比较长，施工时考虑从中间向两端穿，第一段从B1大堂处一端沿竖井向下穿至B4的一变出线柜；一端沿吊顶向邮局方向引至楼外连廊处，过连廊后进入C栋再引至C栋电梯底坑的n接箱。第二段电缆先放开后，一端从4变处的走廊内的桥架内向C栋电梯底坑放线，进入电梯底坑后经n接箱与第一根电缆相连，另一端沿走廊桥架至锅炉房方向，再从锅炉房引职工餐厅。第三段电缆引自四变，电缆放开后一端从锅炉房向四变沿桥架放线至电源柜，另一端从锅炉房经库房桥架引至职工餐厅。电缆敷设期间注意成品物体的保护，对于需要拆开的穿过防火分区的孔洞，电缆敷设完毕后及时堵好洞口恢复其功能。敷设方法电缆在运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。滚动电缆盘时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。每一个电缆桥架转弯处放置一个三角滑轮固定好。电缆敷设前应做检查，外观无损伤、绝缘良好。在起始点及桥架转弯处放置滑轮，防止损伤电缆。电缆敷设时应使电缆从电缆盘上端引出，防止电缆在支架上及地面摩檫拖拉。电缆最大牵引强度不应超过70N/mm2o速度不宜超过15m/min。电缆最小弯曲半径不得小于15D（D为电缆直径）。水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处，当对电缆间距有要求时，每隔5〜10m处进行固定。电缆敷设完毕后，及时清除杂物。附件规格应与电缆一致；零部件应齐全无损伤；绝缘材料不得受潮。施工用机具齐全，便...
