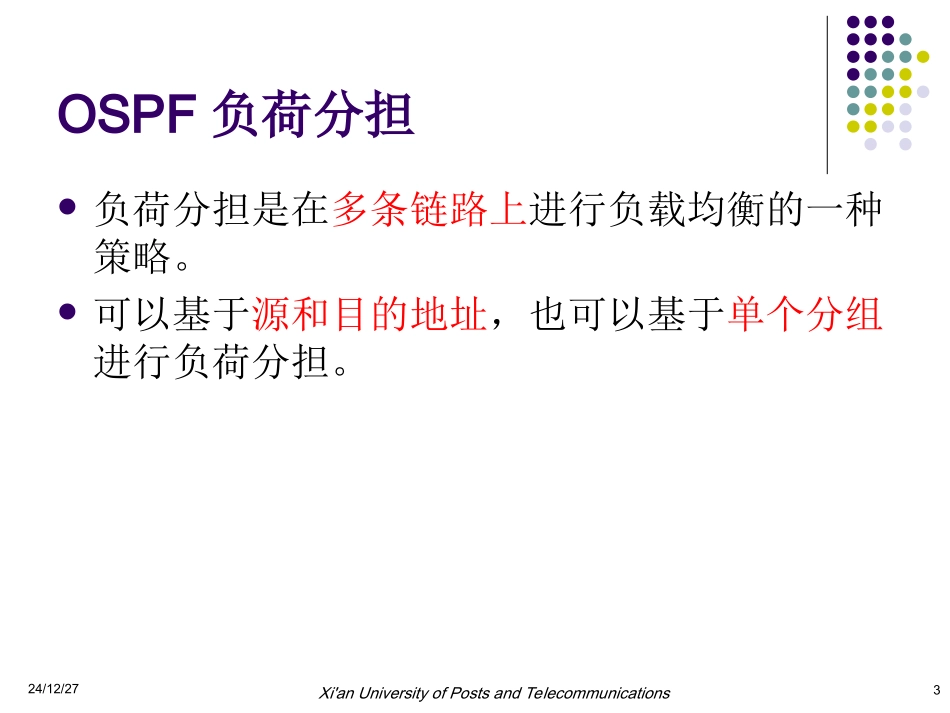

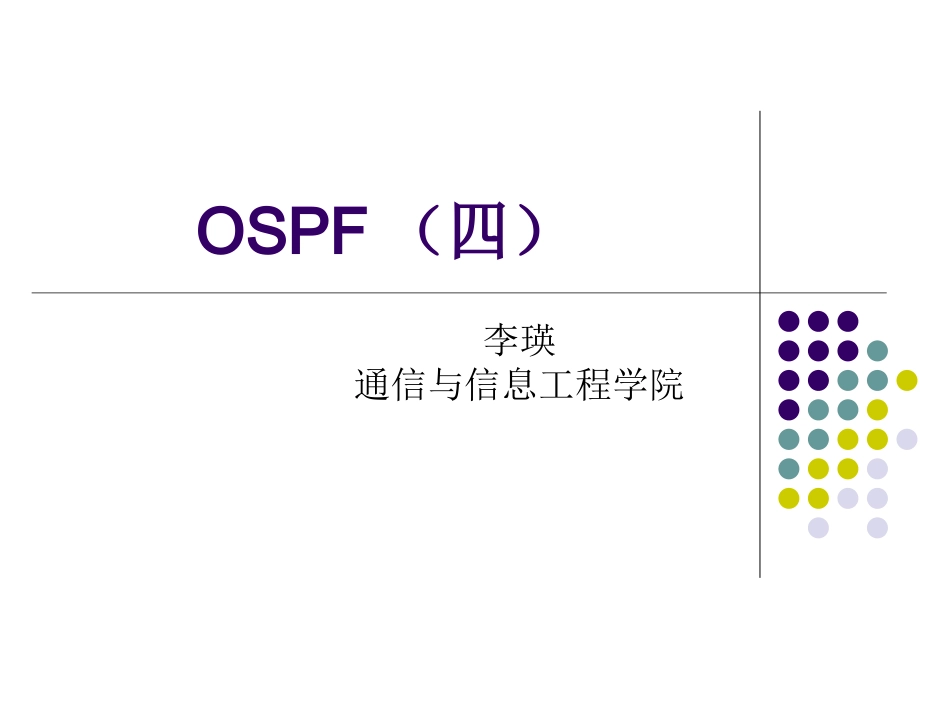

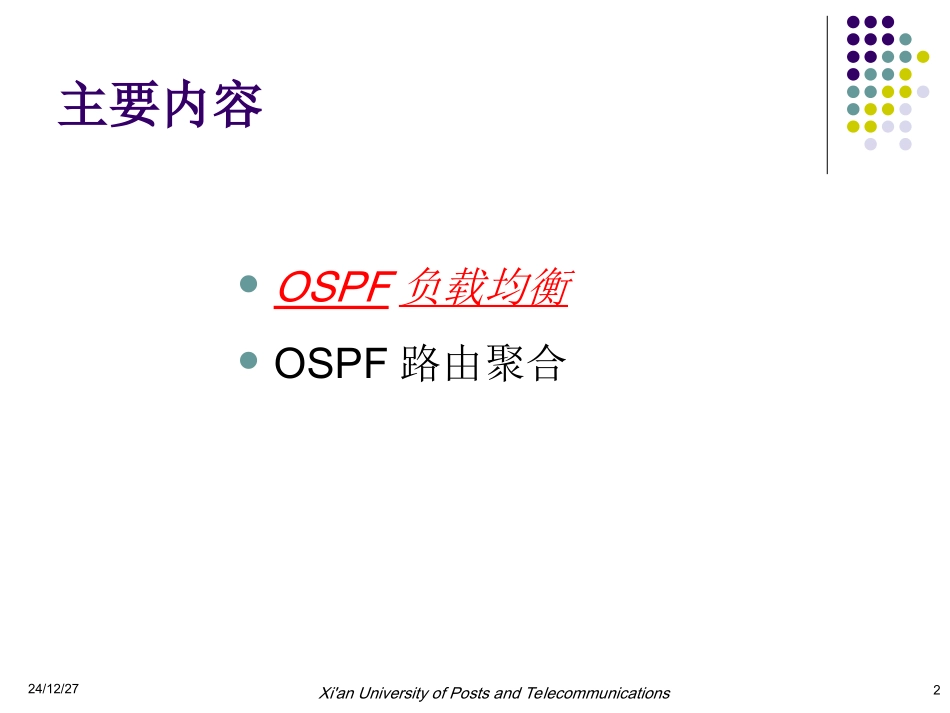

OSPF（四）李瑛通信与信息工程学院24/12/27Xi'anUniversityofPostsandTelecommunications2主要内容OSPF负载均衡OSPF路由聚合24/12/27Xi'anUniversityofPostsandTelecommunications3OSPF负荷分担负荷分担是在多条链路上进行负载均衡的一种策略。可以基于源和目的地址，也可以基于单个分组进行负荷分担。24/12/27Xi'anUniversityofPostsandTelecommunications4OSPF负荷分担配置配置接口负荷分担模式ipload-sharing{per-destination|per-packet}负荷分担是在出接口上配置的，默认情况下为per-destination。只有所有的接口配置为per-packet模式，负荷分担的模式才是per-packet。设置负载均衡路由的条数maximum-paths24/12/27Xi'anUniversityofPostsandTelecommunications5OSPF负荷分担实验R1上配置intfei_0/1ipadd10.1.1.1255.255.255.252ipload-sharingper-packetintfei_1/1ipadd10.2.1.1255.255.255.252ipload-sharingper-packetrouterospf1network10.2.1.00.0.0.3area0.0.0.0network10.1.1.00.0.0.3area0.0.0.0maximum-paths2R2R110.2.1.0/3010.1.1.0/30Loopback:130.1.1.1/32Area0R310.3.1.0/30Area10R324/12/27Xi'anUniversityofPostsandTelecommunications6主要内容OSPF负载均衡OSPF路由聚合24/12/27Xi'anUniversityofPostsandTelecommunications7路由聚合原理配置Stub区和NSSA区可以减少该区域内路由表项，但它对骨干网并无帮助。如果能将一个区域内的路由信息汇总之后再送入骨干区，那么就可以减少骨干区内路由信息，从而减少整个OSPF域内的路由信息。路由聚合：如果一个区域内的IP地址是连续的，就可以将这些路由进行汇总，以一条汇总过的路由代替多个连续的单独路由。路由聚合可以发生在区域间，由ABR实现；也可以发生在自治系统间，由ASBR实现。24/12/27Xi'anUniversityofPostsandTelecommunications8路由聚合举例减少LSA数量，缩减路由表的大小将拓扑变化的影响限制在本地，保持骨干网的稳定性24/12/27Xi'anUniversityofPostsandTelecommunications9Router(config-router)#arearange

Router(config-router)#summary-address

路由汇总配置在ABR上合并内部路由在ASBR合并外部路由24/12/27Xi'anUniversityofPostsandTelecommunications10路由汇总实验聚合前观察R3的路由表在ABRR2上配置聚合，观察R3的路由表area1range110.1.0.0255.255.0.0area1range120.1.0.0255.255.0.0在R1上配置ASBR聚合，观察R2的路由表summary-address110.1.0.0255.255.0.024/12/27Xi'anUniversityofPostsandTelecommunications11实验内容OSPF负荷分担实验OSPF路由聚合实验参看P219-22324/12/27Xi'anUniversityofPostsandTelecommunications12预习内容4.10OSPF虚链路参看P223-2254.11OSPF认证参看P225-228
