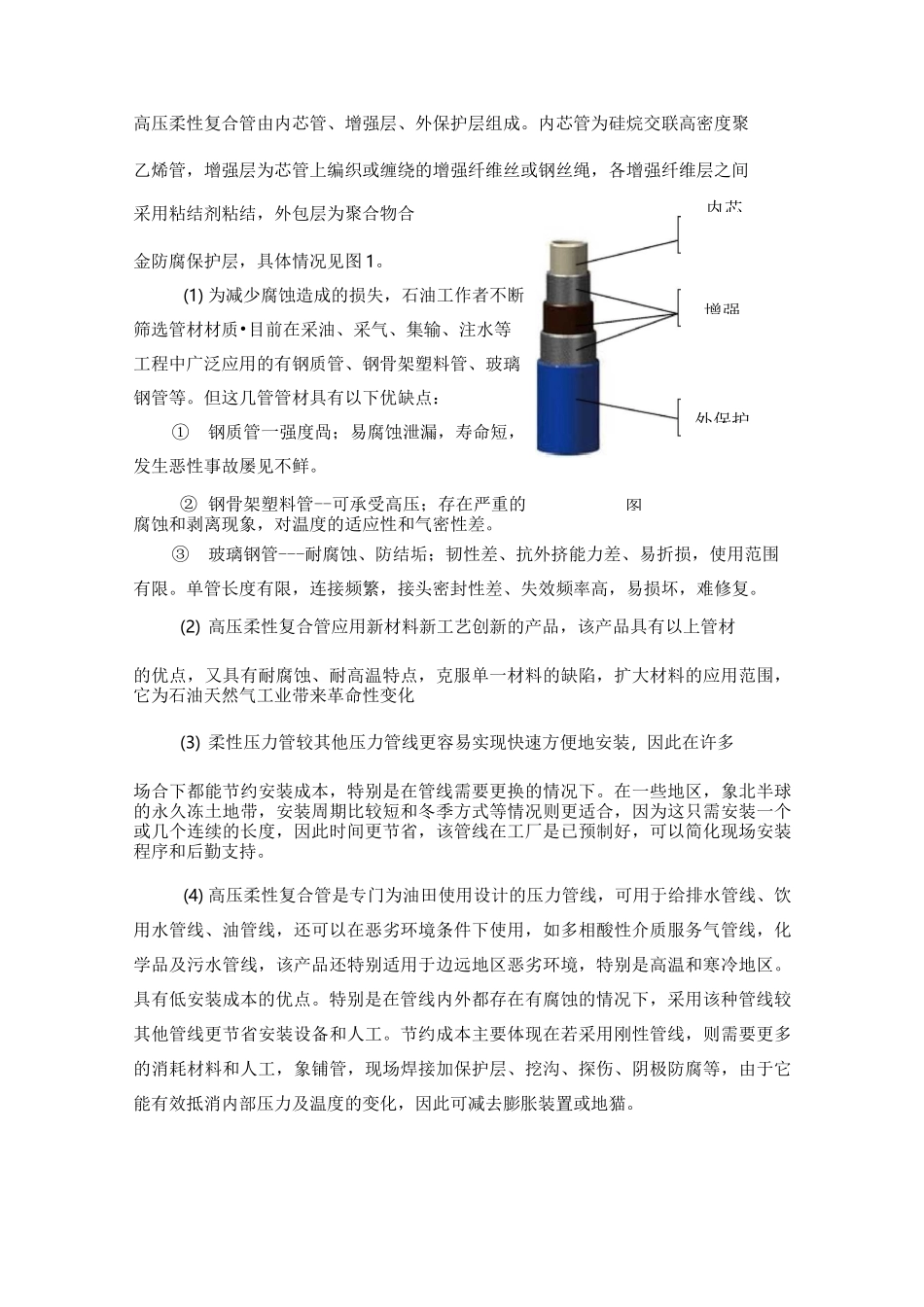

高压柔性复合管安装施工工法1.前言高压柔性复合管是一种由高分子复合材料制成的具有一定高强度、高压力、耐腐蚀、耐结垢、摩阻系数小、质量轻、保温性好、柔性好、绝热性能好、输送压力高、使用寿命长等特点的一种石油天然气工业用管件。可有效解决金属管道易腐蚀的问题,同时克服了非金属管道耐腐不耐压、机械性能差的缺陷,尤其在埋地管道工程中优势更大。符合国际社会中提倡的环境保护号召及充分体现资源的再生利用，能适合产品小批量及多样化的生产方式，灵活多变，可持续改进，可重复使用，合理利用场地。减少浪费，改善环境，降低成本，增强企业的市场竞争力。产品性能大大优于传统的钢管和玻璃管，应用潜力巨大。2010年3月。我公司承建了河南油田采油二厂古城油田G23051等6口注聚井产能建设工程中的古2808井注聚管线采用柔性复合管，虽然该产品目前已被大庆油田、长庆油田、中海油等采用，但柔性复合管在我油田第一次使用，且该项目为局重点投资工程，为了保证质量和工期，公司领导特别重视，组织我们成立了由专业技术人员和技师组成的攻坚小组，攻克难题。我们首先参阅了中华人民共和国石油天然气行业标准《石油天然气工业用柔性复合高压输送管》，并且借鉴了其他安装公司在施工过程当中的一些经验和教训，结合自己以前在钢质管，钢骨架塑料管，玻璃钢管施工工艺的理解和把握，编写了本工法。以期对以后的类似工程的施工提供帮助和参考。2.特点复合管之间通过管件连接起来。复合管与复合管之间的连接形式一般为：扣压连接式、螺纹连接式、法兰连接式和活接头连接式。3.适用范围：本工法适用于长期工作温度不大于110C。，工作压力不大于32MPa的系列柔性复合高压输送复合管，主要用途为油气田的油气集输、高压注醇、油田注水、污水处理、三次采油等。各类型的管径和用途不一样，公称压力和壁厚也存在一定的差异。4.工艺原理制造高压柔性复合管的所需原料为：聚乙烯树脂、增强纤维丝、增强钢丝绳高压柔性复合管由内芯管、增强层、外保护层组成。内芯管为硅烷交联高密度聚乙烯管，增强层为芯管上编织或缠绕的增强纤维丝或钢丝绳，各增强纤维层之间采用粘结剂粘结，外包层为聚合物合金防腐保护层，具体情况见图1。(1)为减少腐蚀造成的损失，石油工作者不断筛选管材材质•目前在采油、采气、集输、注水等工程中广泛应用的有钢质管、钢骨架塑料管、玻璃钢管等。但这几管管材具有以下优缺点：①钢质管一强度咼；易腐蚀泄漏，寿命短，发生恶性事故屡见不鲜。②钢骨架塑料管--可承受高压；存在严重的腐蚀和剥离现象，对温度的适应性和气密性差。③玻璃钢管---耐腐蚀、防结垢；韧性差、抗外挤能力差、易折损，使用范围有限。单管长度有限，连接频繁，接头密封性差、失效频率高，易损坏，难修复。(2)高压柔性复合管应用新材料新工艺创新的产品，该产品具有以上管材的优点，又具有耐腐蚀、耐高温特点，克服单一材料的缺陷，扩大材料的应用范围，它为石油天然气工业带来革命性变化(3)柔性压力管较其他压力管线更容易实现快速方便地安装，因此在许多场合下都能节约安装成本，特别是在管线需要更换的情况下。在一些地区，象北半球的永久冻土地带，安装周期比较短和冬季方式等情况则更适合，因为这只需安装一个或几个连续的长度，因此时间更节省，该管线在工厂是已预制好，可以简化现场安装程序和后勤支持。(4)高压柔性复合管是专门为油田使用设计的压力管线，可用于给排水管线、饮用水管线、油管线，还可以在恶劣环境条件下使用，如多相酸性介质服务气管线，化学品及污水管线，该产品还特别适用于边远地区恶劣环境，特别是高温和寒冷地区。具有低安装成本的优点。特别是在管线内外都存在有腐蚀的情况下，采用该种管线较其他管线更节省安装设备和人工。节约成本主要体现在若采用刚性管线，则需要更多的消耗材料和人工，象铺管，现场焊接加保护层、挖沟、探伤、阴极防腐等，由于它能有效抵消内部压力及温度的变化，因此可减去膨胀装置或地猫。内芯增强外保护图5.工艺流程及操作要点5.1工艺流程5.2操作要点5.2.1管材、管件的验收货运到目的地后，供应站通知施工单位，建设单位，使用单位，监理单...
