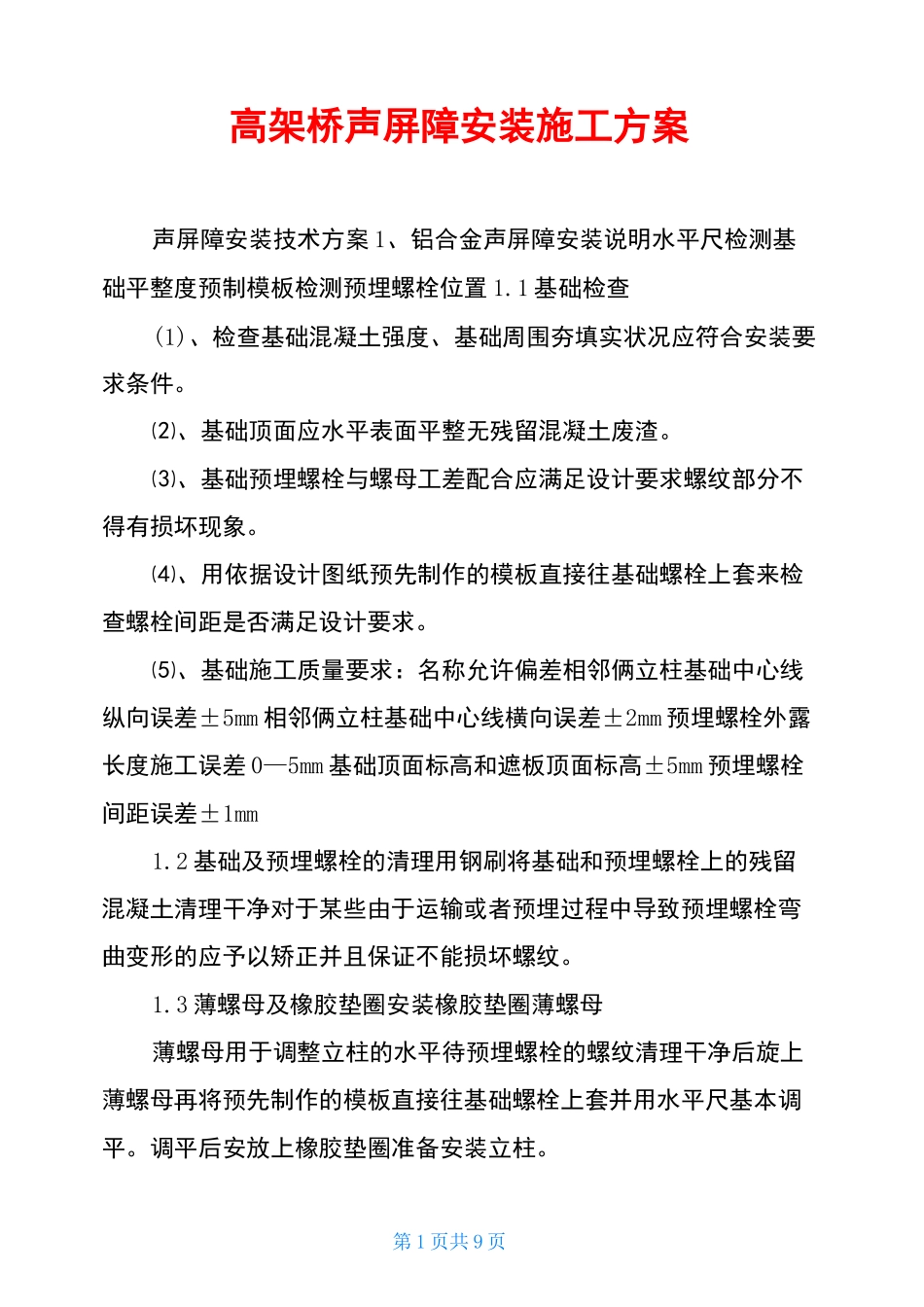

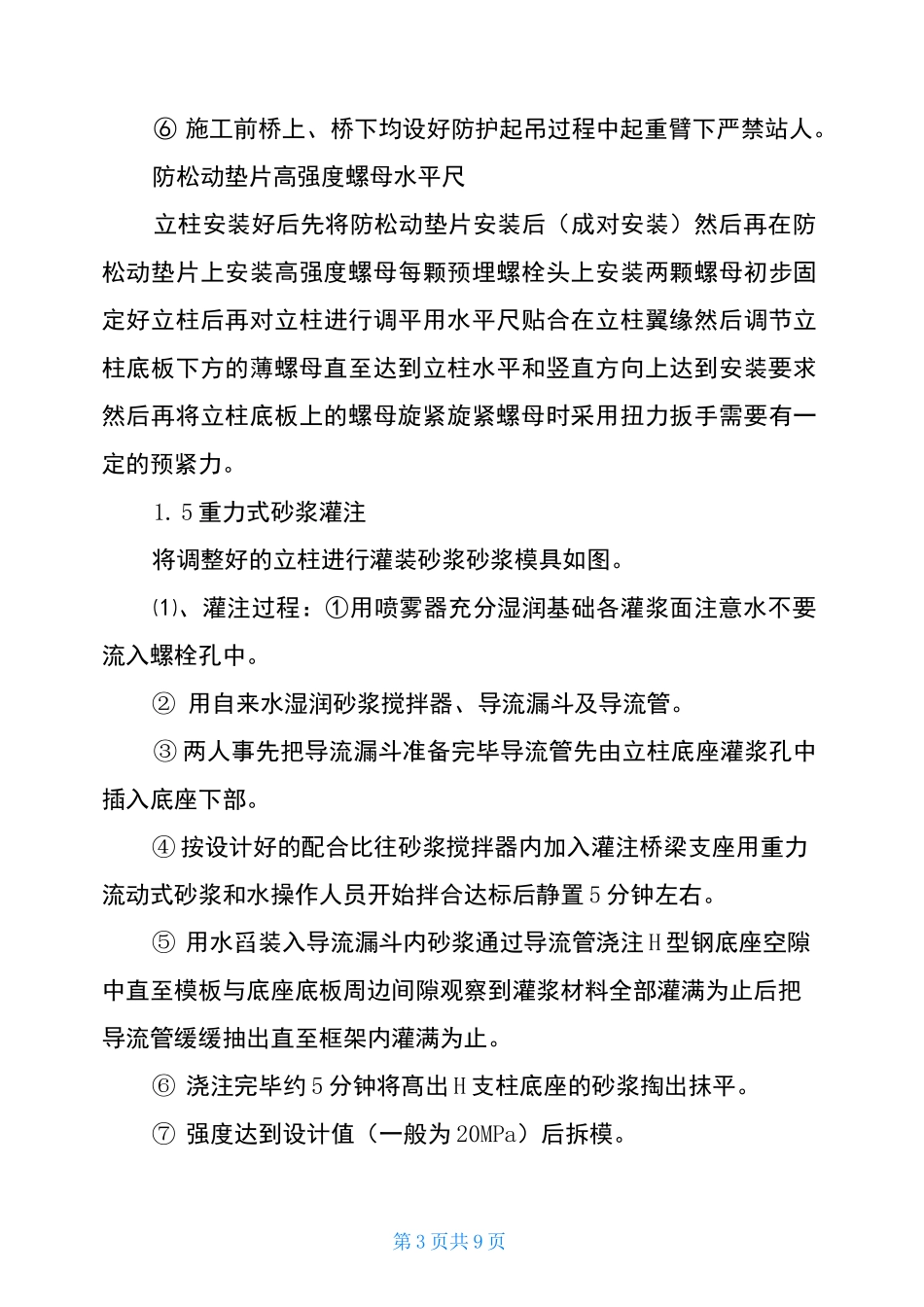

第1页共9页高架桥声屏障安装施工方案声屏障安装技术方案1、铝合金声屏障安装说明水平尺检测基础平整度预制模板检测预埋螺栓位置1.1基础检查(1)、检查基础混凝土强度、基础周围夯填实状况应符合安装要求条件。⑵、基础顶面应水平表面平整无残留混凝土废渣。⑶、基础预埋螺栓与螺母工差配合应满足设计要求螺纹部分不得有损坏现象。⑷、用依据设计图纸预先制作的模板直接往基础螺栓上套来检查螺栓间距是否满足设计要求。⑸、基础施工质量要求：名称允许偏差相邻俩立柱基础中心线纵向误差±5mm相邻俩立柱基础中心线横向误差±2mm预埋螺栓外露长度施工误差0—5mm基础顶面标高和遮板顶面标高±5mm预埋螺栓间距误差±1mm1.2基础及预埋螺栓的清理用钢刷将基础和预埋螺栓上的残留混凝土清理干净对于某些由于运输或者预埋过程中导致预埋螺栓弯曲变形的应予以矫正并且保证不能损坏螺纹。1.3薄螺母及橡胶垫圈安装橡胶垫圈薄螺母薄螺母用于调整立柱的水平待预埋螺栓的螺纹清理干净后旋上薄螺母再将预先制作的模板直接往基础螺栓上套并用水平尺基本调平。调平后安放上橡胶垫圈准备安装立柱。第2页共9页1.4立柱起吊安装立柱底板与预埋螺栓对齐立柱简易调整工具(1)、安装过程：①把声屏障专用吊滚轮卡死把悬臂转向顺线路方向。②在H型立柱顶部吊装孔安装好吊装专用工具并和专用腕臂吊起吊工具连接好；把立柱吊离地面后把悬臂转向垂直线路方向。③施工负责人指挥作业人员稳住立柱根部对号连接螺栓轻轻放下。④作业人员先检查再安放防松垫圈并队每根螺栓预拧一个螺母稳住吊车拖钩。但应使立柱直立不得向线路侧倾斜。⑤调整薄螺母使立柱满足设计的垂直度在将底板上的两个螺母拧紧。⑵、技术要求：①立柱连接螺栓紧固力矩应符合设计要求。(用扭矩扳手检测)。②立柱安装质量要求：名称要求立柱标高允许偏差土5mm垂直度偏差W2%。相邻立柱中心间距允许偏差土10mm⑶、注意事项：①作业人员必须听从指挥人员的命令号令统一分工明确协调配合。戴好安全帽避开吊钩。②立柱运输中应避免碰撞造成支柱的防腐层和其他设施的破坏。③立柱下落至基础面0.2米处应暂停待扶立柱的人员将支柱孔与地脚螺栓对准后再慢慢下落防止对地脚螺栓的螺纹造成损坏。④立柱安装完成后一定要将螺母拧牢靠以防立柱倾倒尤其是在风大天气施工条件下。⑤紧固用扳手应系上小绳以防坠落。第3页共9页⑥施工前桥上、桥下均设好防护起吊过程中起重臂下严禁站人。防松动垫片高强度螺母水平尺立柱安装好后先将防松动垫片安装后（成对安装）然后再在防松动垫片上安装高强度螺母每颗预埋螺栓头上安装两颗螺母初步固定好立柱后再对立柱进行调平用水平尺贴合在立柱翼缘然后调节立柱底板下方的薄螺母直至达到立柱水平和竖直方向上达到安装要求然后再将立柱底板上的螺母旋紧旋紧螺母时采用扭力扳手需要有一定的预紧力。1.5重力式砂浆灌注将调整好的立柱进行灌装砂浆砂浆模具如图。⑴、灌注过程：①用喷雾器充分湿润基础各灌浆面注意水不要流入螺栓孔中。②用自来水湿润砂浆搅拌器、导流漏斗及导流管。③两人事先把导流漏斗准备完毕导流管先由立柱底座灌浆孔中插入底座下部。④按设计好的配合比往砂浆搅拌器内加入灌注桥梁支座用重力流动式砂浆和水操作人员开始拌合达标后静置5分钟左右。⑤用水舀装入导流漏斗内砂浆通过导流管浇注H型钢底座空隙中直至模板与底座底板周边间隙观察到灌浆材料全部灌满为止后把导流管缓缓抽出直至框架内灌满为止。⑥浇注完毕约5分钟将髙出H支柱底座的砂浆掏出抹平。⑦强度达到设计值（一般为20MPa）后拆模。第4页共9页⑵、技术要求：①根据H立柱类型计算使用砂浆体积用磅秤确定拌合水和砂浆用量。②模板应稳固、可靠不得漏浆。③将砂浆均匀倒入砂浆搅拌器完毕后要搅拌3-5分钟。④灌浆应在15-30分钟内灌注完毕。⑤浇注完毕约5分钟将髙出H支柱底座的砂浆掏出抹平。⑥强度达到设计值（一般为20MPa）后拆模。⑶、注意事项：①灌注首个底座砂浆用量应计算用量多50%以免由于浪费和其它原因造成实际灌注时浆体不够。②冬季低温（0€以下）使用时需要加热保温装置；夏季髙温时（351以上）要采用降温措施。③当在风力较大的位置需在砂...
