整车NVH性能的设计及控制流程VIP免费

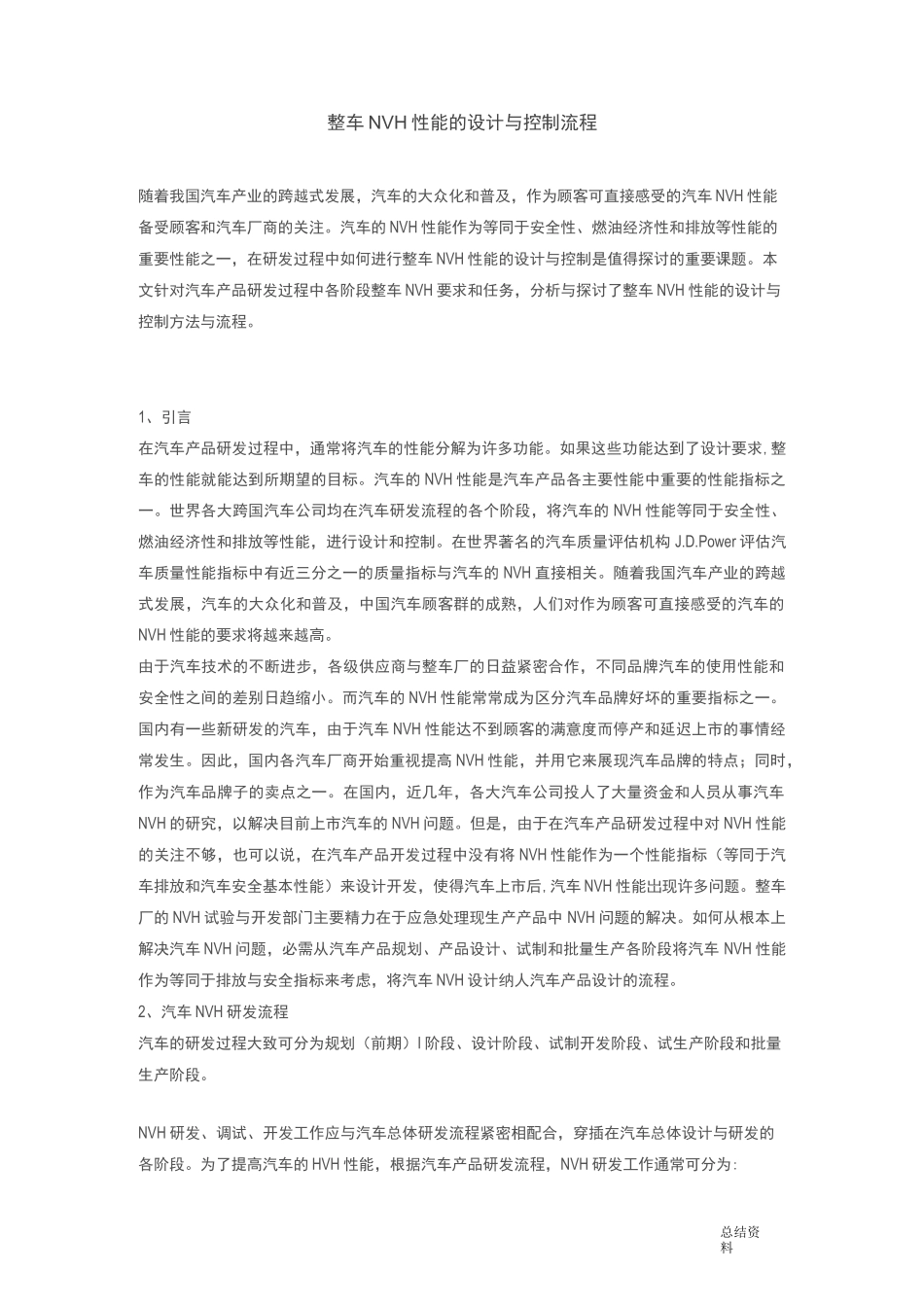

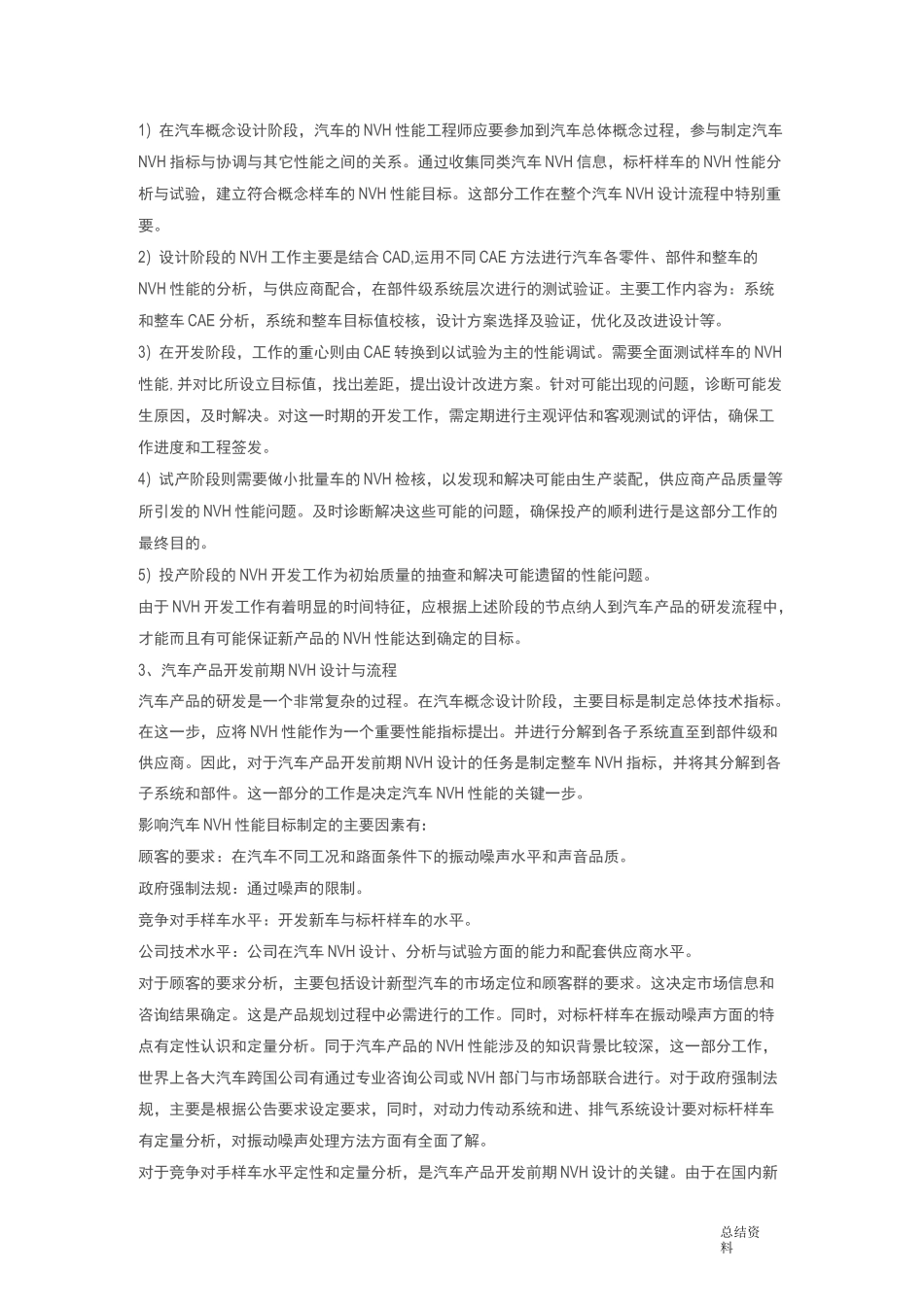

总结资料整车NVH性能的设计与控制流程随着我国汽车产业的跨越式发展，汽车的大众化和普及，作为顾客可直接感受的汽车NVH性能备受顾客和汽车厂商的关注。汽车的NVH性能作为等同于安全性、燃油经济性和排放等性能的重要性能之一，在研发过程中如何进行整车NVH性能的设计与控制是值得探讨的重要课题。本文针对汽车产品研发过程中各阶段整车NVH要求和任务，分析与探讨了整车NVH性能的设计与控制方法与流程。1、引言在汽车产品研发过程中，通常将汽车的性能分解为许多功能。如果这些功能达到了设计要求,整车的性能就能达到所期望的目标。汽车的NVH性能是汽车产品各主要性能中重要的性能指标之一。世界各大跨国汽车公司均在汽车研发流程的各个阶段，将汽车的NVH性能等同于安全性、燃油经济性和排放等性能，进行设计和控制。在世界著名的汽车质量评估机构J.D.Power评估汽车质量性能指标中有近三分之一的质量指标与汽车的NVH直接相关。随着我国汽车产业的跨越式发展，汽车的大众化和普及，中国汽车顾客群的成熟，人们对作为顾客可直接感受的汽车的NVH性能的要求将越来越高。由于汽车技术的不断进步，各级供应商与整车厂的日益紧密合作，不同品牌汽车的使用性能和安全性之间的差别日趋缩小。而汽车的NVH性能常常成为区分汽车品牌好坏的重要指标之一。国内有一些新研发的汽车，由于汽车NVH性能达不到顾客的满意度而停产和延迟上市的事情经常发生。因此，国内各汽车厂商开始重视提高NVH性能，并用它来展现汽车品牌的特点；同时，作为汽车品牌子的卖点之一。在国内，近几年，各大汽车公司投人了大量资金和人员从事汽车NVH的研究，以解决目前上市汽车的NVH问题。但是，由于在汽车产品研发过程中对NVH性能的关注不够，也可以说，在汽车产品开发过程中没有将NVH性能作为一个性能指标（等同于汽车排放和汽车安全基本性能）来设计开发，使得汽车上市后,汽车NVH性能岀现许多问题。整车厂的NVH试验与开发部门主要精力在于应急处理现生产产品中NVH问题的解决。如何从根本上解决汽车NVH问题，必需从汽车产品规划、产品设计、试制和批量生产各阶段将汽车NVH性能作为等同于排放与安全指标来考虑，将汽车NVH设计纳人汽车产品设计的流程。2、汽车NVH研发流程汽车的研发过程大致可分为规划（前期）I阶段、设计阶段、试制开发阶段、试生产阶段和批量生产阶段。NVH研发、调试、开发工作应与汽车总体研发流程紧密相配合，穿插在汽车总体设计与研发的各阶段。为了提高汽车的HVH性能，根据汽车产品研发流程，NVH研发工作通常可分为:总结资料1）在汽车概念设计阶段，汽车的NVH性能工程师应要参加到汽车总体概念过程，参与制定汽车NVH指标与协调与其它性能之间的关系。通过收集同类汽车NVH信息，标杆样车的NVH性能分析与试验，建立符合概念样车的NVH性能目标。这部分工作在整个汽车NVH设计流程中特别重要。2）设计阶段的NVH工作主要是结合CAD,运用不同CAE方法进行汽车各零件、部件和整车的NVH性能的分析，与供应商配合，在部件级系统层次进行的测试验证。主要工作内容为：系统和整车CAE分析，系统和整车目标值校核，设计方案选择及验证，优化及改进设计等。3）在开发阶段，工作的重心则由CAE转换到以试验为主的性能调试。需要全面测试样车的NVH性能,并对比所设立目标值，找岀差距，提岀设计改进方案。针对可能岀现的问题，诊断可能发生原因，及时解决。对这一时期的开发工作，需定期进行主观评估和客观测试的评估，确保工作进度和工程签发。4）试产阶段则需要做小批量车的NVH检核，以发现和解决可能由生产装配，供应商产品质量等所引发的NVH性能问题。及时诊断解决这些可能的问题，确保投产的顺利进行是这部分工作的最终目的。5）投产阶段的NVH开发工作为初始质量的抽查和解决可能遗留的性能问题。由于NVH开发工作有着明显的时间特征，应根据上述阶段的节点纳人到汽车产品的研发流程中，才能而且有可能保证新产品的NVH性能达到确定的目标。3、汽车产品开发前期NVH设计与流程汽车产品的研发是一个非常复杂的过程。在汽车概念设计阶段，主要目标是制定总体技术指标。在这一步，应将NVH性能作为一个重要性能指标提岀。并...
