水质对锅炉的危害VIP免费

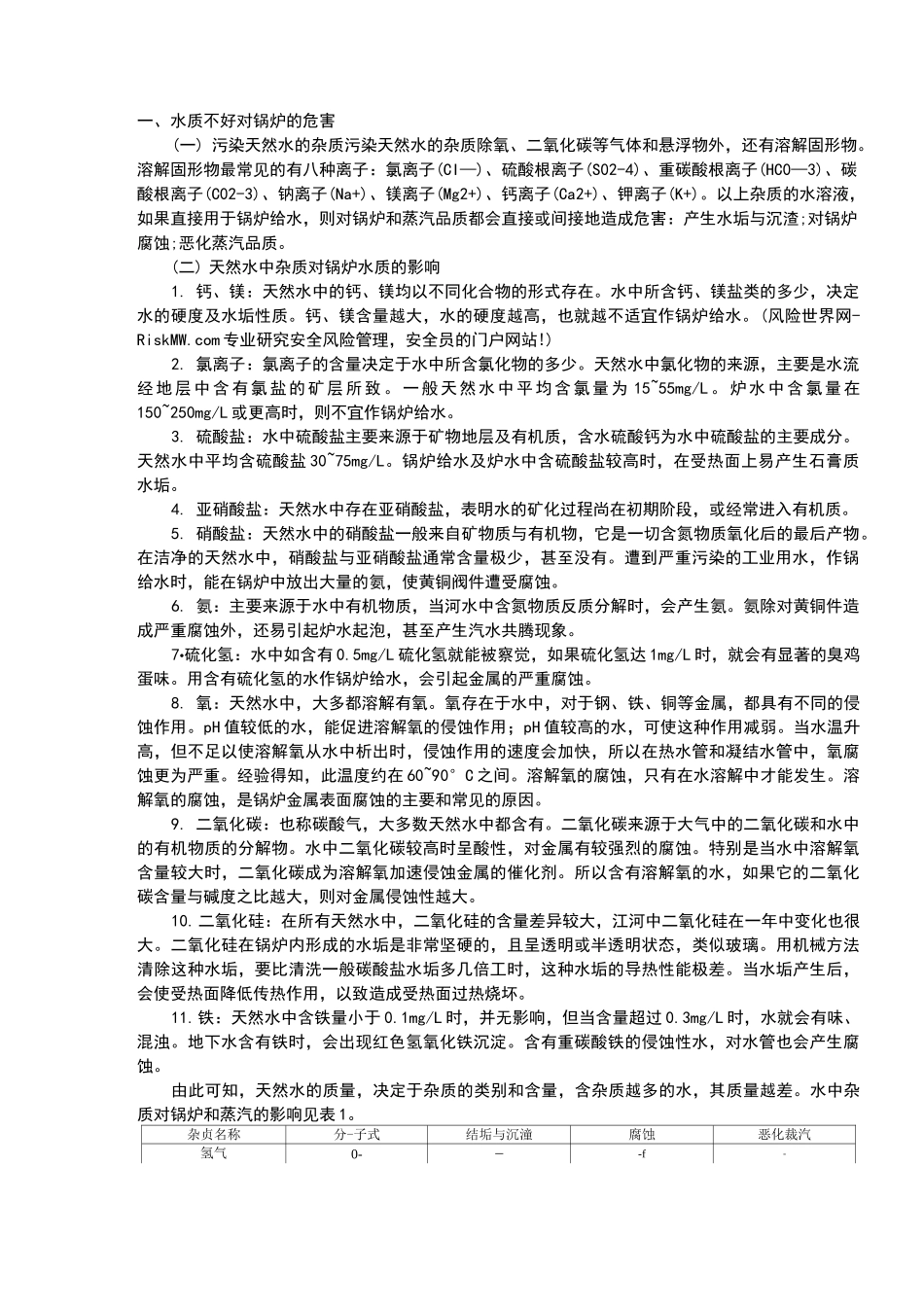

一、水质不好对锅炉的危害(一)污染天然水的杂质污染天然水的杂质除氧、二氧化碳等气体和悬浮物外，还有溶解固形物。溶解固形物最常见的有八种离子：氯离子(CI—)、硫酸根离子(S02-4)、重碳酸根离子(HC0—3)、碳酸根离子(C02-3)、钠离子(Na+)、镁离子(Mg2+)、钙离子(Ca2+)、钾离子(K+)。以上杂质的水溶液，如果直接用于锅炉给水，则对锅炉和蒸汽品质都会直接或间接地造成危害：产生水垢与沉渣;对锅炉腐蚀;恶化蒸汽品质。(二)天然水中杂质对锅炉水质的影响1.钙、镁：天然水中的钙、镁均以不同化合物的形式存在。水中所含钙、镁盐类的多少，决定水的硬度及水垢性质。钙、镁含量越大，水的硬度越高，也就越不适宜作锅炉给水。(风险世界网-RiskMW.com专业研究安全风险管理，安全员的门户网站!)2.氯离子：氯离子的含量决定于水中所含氯化物的多少。天然水中氯化物的来源，主要是水流经地层中含有氯盐的矿层所致。一般天然水中平均含氯量为15~55mg/L。炉水中含氯量在150~250mg/L或更高时，则不宜作锅炉给水。3.硫酸盐：水中硫酸盐主要来源于矿物地层及有机质，含水硫酸钙为水中硫酸盐的主要成分。天然水中平均含硫酸盐30~75mg/L。锅炉给水及炉水中含硫酸盐较高时，在受热面上易产生石膏质水垢。4.亚硝酸盐：天然水中存在亚硝酸盐，表明水的矿化过程尚在初期阶段，或经常进入有机质。5.硝酸盐：天然水中的硝酸盐一般来自矿物质与有机物，它是一切含氮物质氧化后的最后产物。在洁净的天然水中，硝酸盐与亚硝酸盐通常含量极少，甚至没有。遭到严重污染的工业用水，作锅给水时，能在锅炉中放出大量的氨，使黄铜阀件遭受腐蚀。6.氨：主要来源于水中有机物质，当河水中含氮物质反质分解时，会产生氨。氨除对黄铜件造成严重腐蚀外，还易引起炉水起泡，甚至产生汽水共腾现象。7•硫化氢：水中如含有0.5mg/L硫化氢就能被察觉，如果硫化氢达1mg/L时，就会有显著的臭鸡蛋味。用含有硫化氢的水作锅炉给水，会引起金属的严重腐蚀。8.氧：天然水中，大多都溶解有氧。氧存在于水中，对于钢、铁、铜等金属，都具有不同的侵蚀作用。pH值较低的水，能促进溶解氧的侵蚀作用；pH值较高的水，可使这种作用减弱。当水温升高，但不足以使溶解氧从水中析出时，侵蚀作用的速度会加快，所以在热水管和凝结水管中，氧腐蚀更为严重。经验得知，此温度约在60~90°C之间。溶解氧的腐蚀，只有在水溶解中才能发生。溶解氧的腐蚀，是锅炉金属表面腐蚀的主要和常见的原因。9.二氧化碳：也称碳酸气，大多数天然水中都含有。二氧化碳来源于大气中的二氧化碳和水中的有机物质的分解物。水中二氧化碳较高时呈酸性，对金属有较强烈的腐蚀。特别是当水中溶解氧含量较大时，二氧化碳成为溶解氧加速侵蚀金属的催化剂。所以含有溶解氧的水，如果它的二氧化碳含量与碱度之比越大，则对金属侵蚀性越大。10.二氧化硅：在所有天然水中，二氧化硅的含量差异较大，江河中二氧化硅在一年中变化也很大。二氧化硅在锅炉内形成的水垢是非常坚硬的，且呈透明或半透明状态，类似玻璃。用机械方法清除这种水垢，要比清洗一般碳酸盐水垢多几倍工时，这种水垢的导热性能极差。当水垢产生后，会使受热面降低传热作用，以致造成受热面过热烧坏。11.铁：天然水中含铁量小于0.1mg/L时，并无影响，但当含量超过0.3mg/L时，水就会有味、混浊。地下水含有铁时，会出现红色氢氧化铁沉淀。含有重碳酸铁的侵蚀性水，对水管也会产生腐蚀。由此可知，天然水的质量，决定于杂质的类别和含量，含杂质越多的水，其质量越差。水中杂质对锅炉和蒸汽的影响见表1。杂贞名称分-子式结垢与沉潼腐蚀恶化裁汽氢气0-一-f-二氧化碳CO--+■重碳酸锤C^(HCO)■--重確醋镂HCO,):■+一-CESG■--Mgsa.V一4-+■+一+CaSiOr■+++氯化钙CaCL-■4-+++!Ta-CQ7z—一+硏酸訥HaSG.十十氮化訥Na£l++苛性訥NaJOU■+一+氧化铁Fe-O.£u*4■-+悬浮物4一+油■+4-+■+一十表1水中杂质对锅炉和蒸汽的影响注：+表示要发生，-表示不会发生。(三)水的硬度与碱度1•硬度：水中含有水垢生成物的含量，即含有钙、镁化合物的数量多少，称为水的硬度。水的硬度分为总硬度、碳酸盐硬度(暂时硬度)、非碳酸盐硬度...
