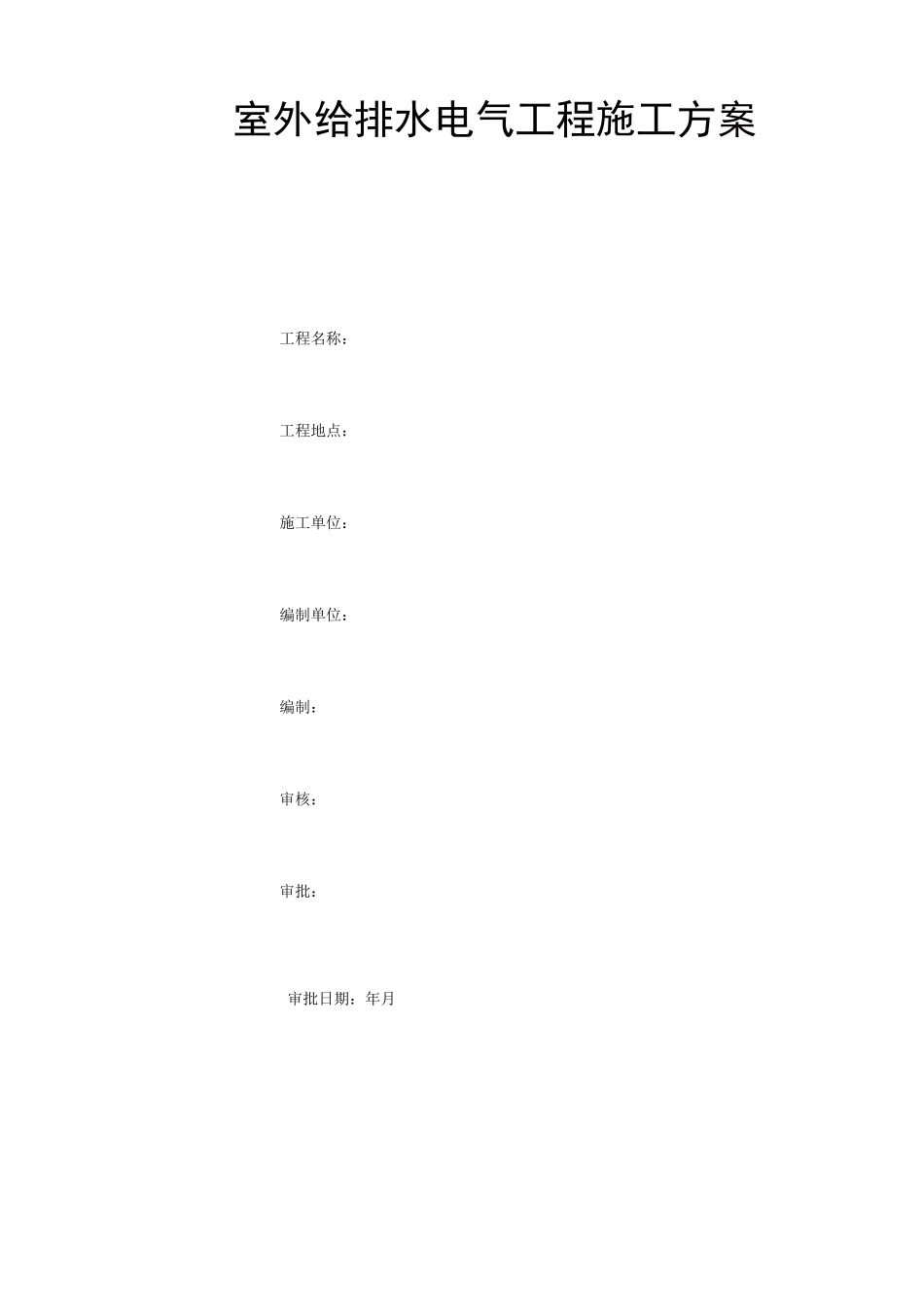

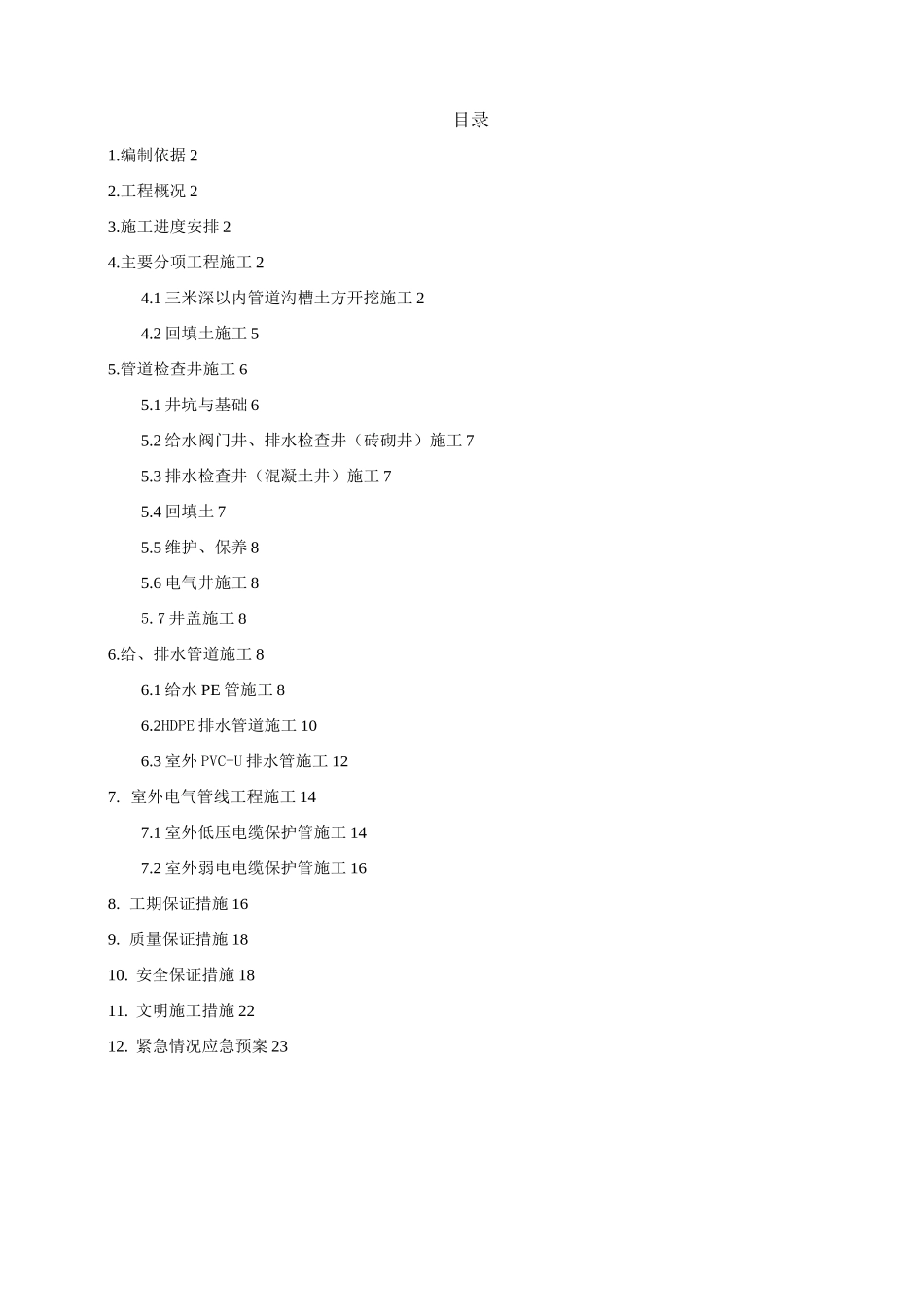

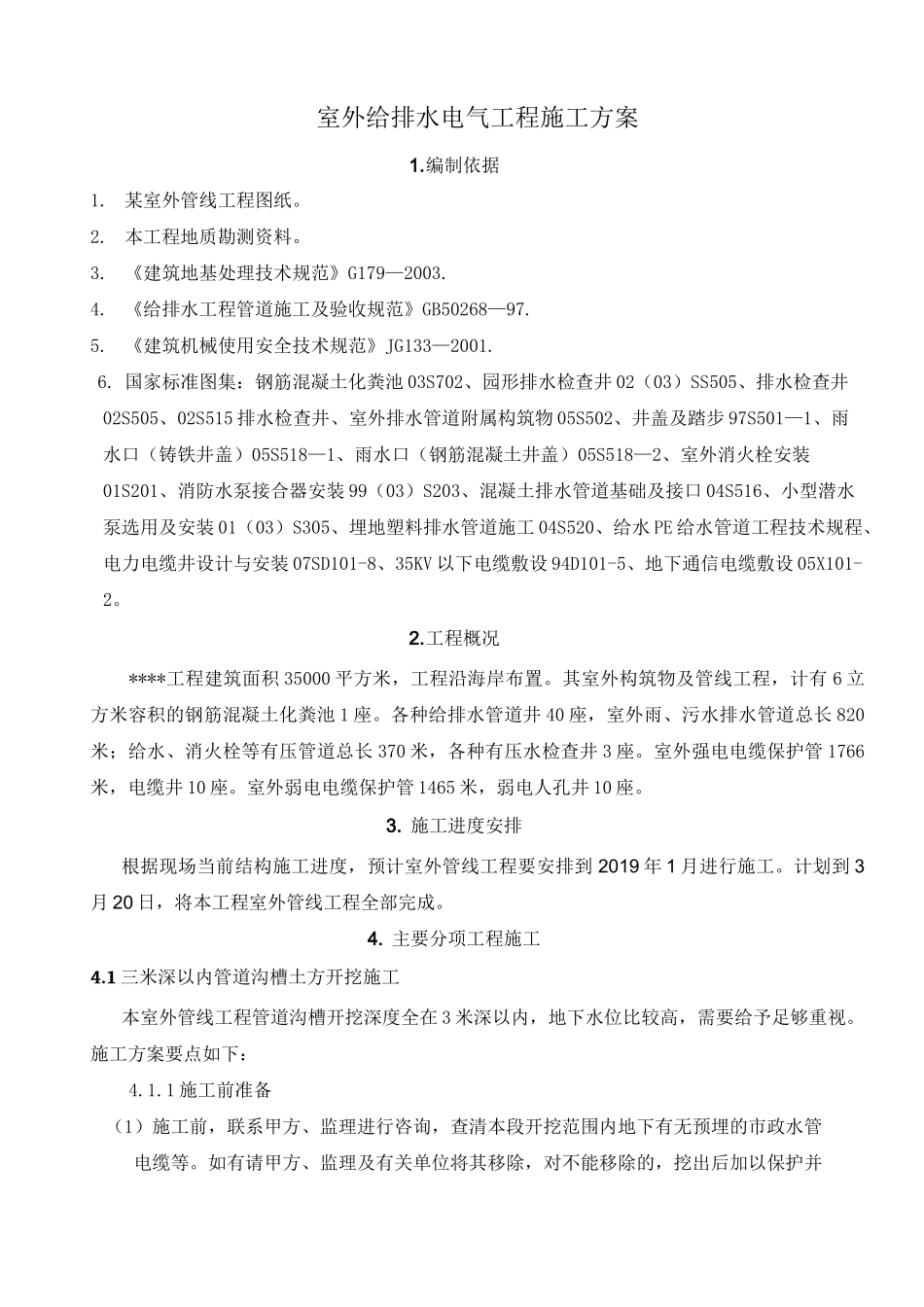

审批日期：年月室外给排水电气工程施工方案工程名称：工程地点：施工单位：编制单位：编制：审核：审批：目录1.编制依据22.工程概况23.施工进度安排24.主要分项工程施工24.1三米深以内管道沟槽土方开挖施工24.2回填土施工55.管道检查井施工65.1井坑与基础65.2给水阀门井、排水检查井（砖砌井）施工75.3排水检查井（混凝土井）施工75.4回填土75.5维护、保养85.6电气井施工85.7井盖施工86.给、排水管道施工86.1给水PE管施工86.2HDPE排水管道施工106.3室外PVC-U排水管施工127.室外电气管线工程施工147.1室外低压电缆保护管施工147.2室外弱电电缆保护管施工168.工期保证措施169.质量保证措施1810.安全保证措施1811.文明施工措施2212.紧急情况应急预案23室外给排水电气工程施工方案1.编制依据1.某室外管线工程图纸。2.本工程地质勘测资料。3.《建筑地基处理技术规范》G179—2003.4.《给排水工程管道施工及验收规范》GB50268—97.5.《建筑机械使用安全技术规范》JG133—2001.6.国家标准图集：钢筋混凝土化粪池03S702、园形排水检查井02（03）SS505、排水检查井02S505、02S515排水检查井、室外排水管道附属构筑物05S502、井盖及踏步97S501—1、雨水口（铸铁井盖）05S518—1、雨水口（钢筋混凝土井盖）05S518—2、室外消火栓安装01S201、消防水泵接合器安装99（03）S203、混凝土排水管道基础及接口04S516、小型潜水泵选用及安装01（03）S305、埋地塑料排水管道施工04S520、给水PE给水管道工程技术规程、电力电缆井设计与安装07SD101-8、35KV以下电缆敷设94D101-5、地下通信电缆敷设05X101-2。2.工程概况****工程建筑面积35000平方米，工程沿海岸布置。其室外构筑物及管线工程，计有6立方米容积的钢筋混凝土化粪池1座。各种给排水管道井40座，室外雨、污水排水管道总长820米；给水、消火栓等有压管道总长370米，各种有压水检查井3座。室外强电电缆保护管1766米，电缆井10座。室外弱电电缆保护管1465米，弱电人孔井10座。3.施工进度安排根据现场当前结构施工进度，预计室外管线工程要安排到2019年1月进行施工。计划到3月20日，将本工程室外管线工程全部完成。4.主要分项工程施工4.1三米深以内管道沟槽土方开挖施工本室外管线工程管道沟槽开挖深度全在3米深以内，地下水位比较高，需要给予足够重视。施工方案要点如下：4.1.1施工前准备（1）施工前，联系甲方、监理进行咨询，查清本段开挖范围内地下有无预埋的市政水管电缆等。如有请甲方、监理及有关单位将其移除，对不能移除的，挖出后加以保护并<500600—每侧工作宽度金属管道非金属管道0.30.40.40.5做好标记。（2）施工人员已到位；施工机具配备已齐全。（3）测量放线：根据甲方提供的坐标点和设计图纸，确定控制基线点。根据现场实际情况测量员跟踪测量，控制好标高，避免超挖或少挖。（4）熟悉地质情况，了解土质构成，决定采用机械开挖。4.1.2施工工艺流程及施工顺序（1）施工工艺流程：测量放线f机械开挖f边坡维护f人工清槽f排水（给水、电气）系统管道敷设f闭水（打压）试验f土方回填。（2）施工顺序：先开挖排水沟槽，再开挖雨水沟槽、给水沟槽、电力、通信、消防、智能化管道沟槽。机械挖至设计基底标高上20mm,安排进行人工清土。4.1.3土方开挖方法（1）根据本工程的地质情况为使施工安全，坑、沟槽的土方开挖放坡系数确定为1:1和1：0.75.（2）基槽底宽根据管道分布情况而定。管道结构每侧宽度如下表：表4-1管道结构表3）土方开挖开始时，先用白灰撒出基槽边线，再按照1：1和0.75放坡，撒出放坡边线，方可进行土方开挖，并派专人负责指挥，确保土方开挖安全进行。机械挖土到距槽底标高200〜300mm处采用人工挖土、修整槽底，在挖该层土时，由测量员配合进行，不许超挖，以免扰动基底土。在人工清土阶段时，每隔5m设置一个标识，用小木桩打入基底便于清土配合人员控制基底标高，并在清理好的基底上放好槽边线。4.1.4降排水施工由于地下水位较高，施工时必须做好降排水工作,同时要采取措施，避免雨水等对沟槽施工的影响。根据现场实际情况，在排水沟槽底两边设300*300mm、深300mm排水沟，。每30m(根据现场实际情况进行调整)设一500X500...
