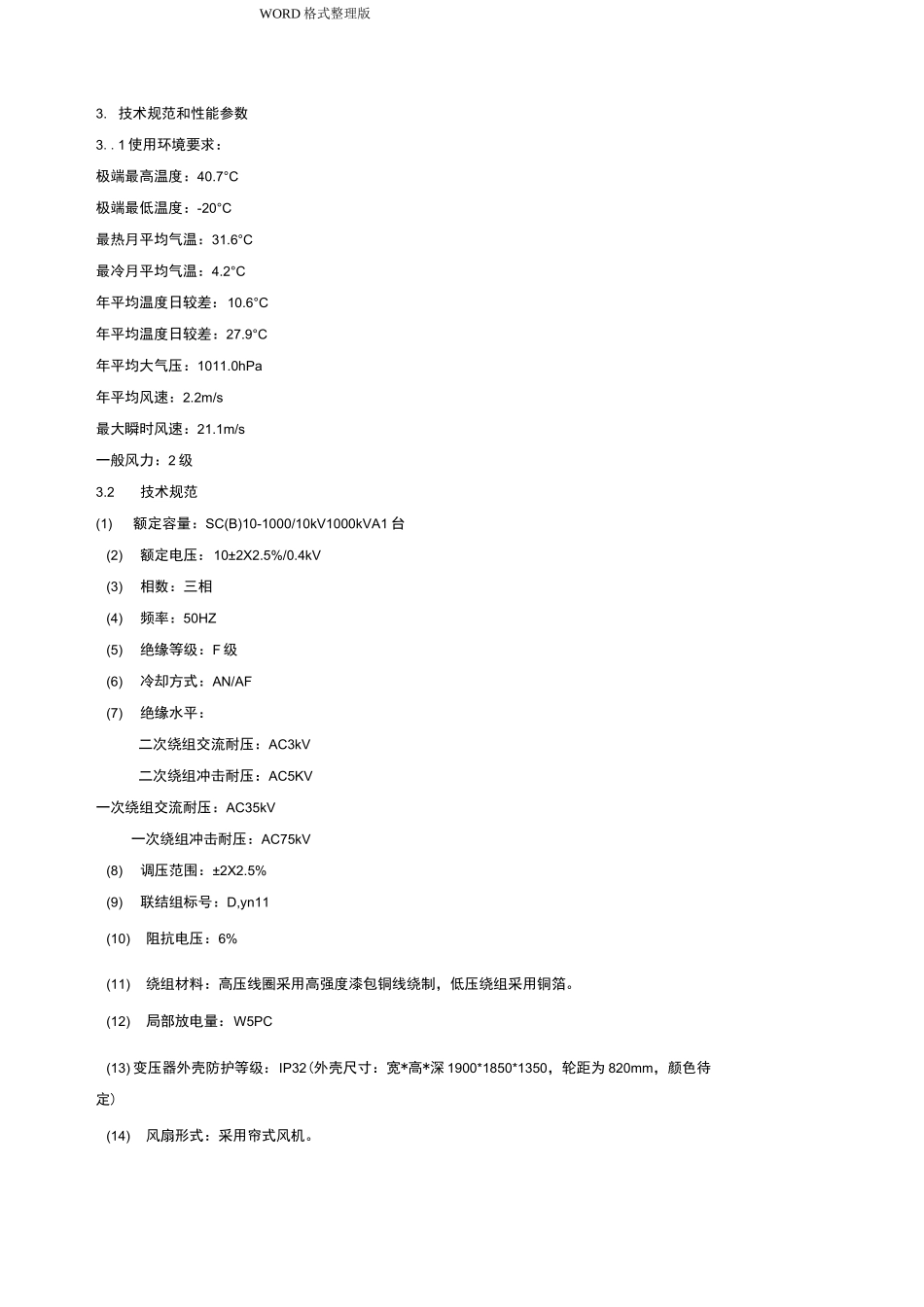

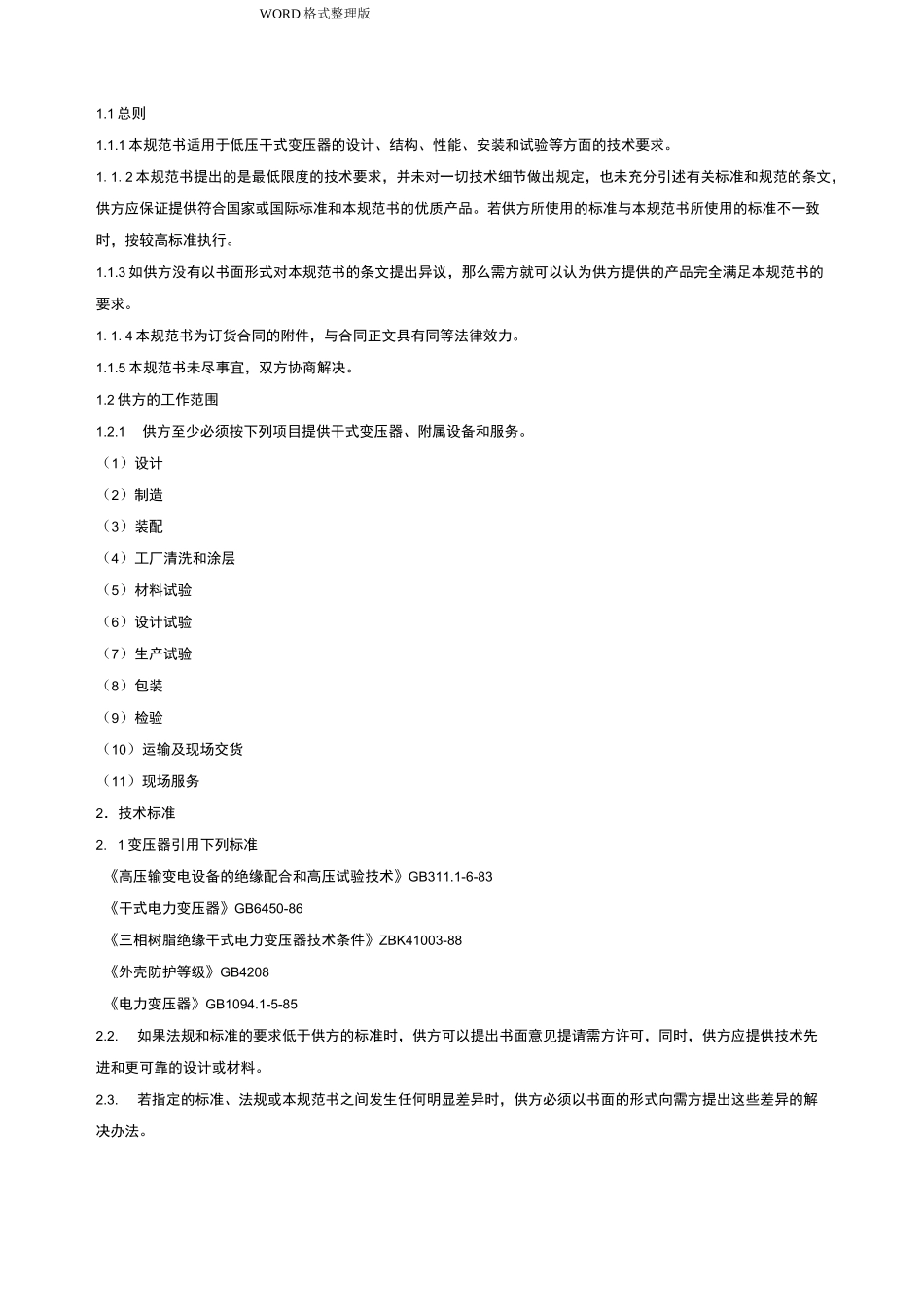

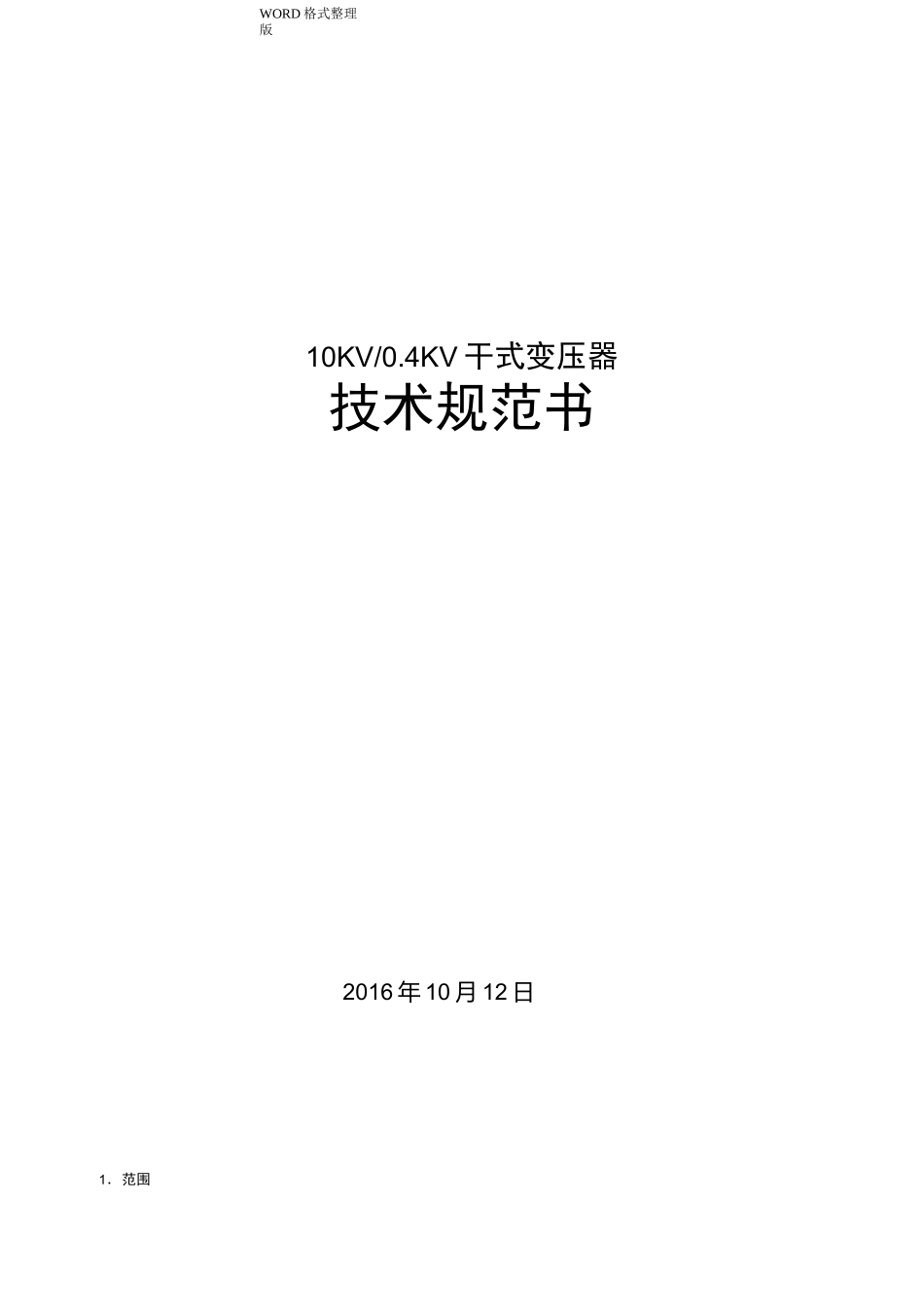

WORD格式整理版1．范围10KV/0.4KV干式变压器技术规范书2016年10月12日WORD格式整理版1.1总则1.1.1本规范书适用于低压干式变压器的设计、结构、性能、安装和试验等方面的技术要求。1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。1.1.5本规范书未尽事宜，双方协商解决。1.2供方的工作范围1.2.1供方至少必须按下列项目提供干式变压器、附属设备和服务。（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准《高压输变电设备的绝缘配合和高压试验技术》GB311.1-6-83《干式电力变压器》GB6450-86《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88《外壳防护等级》GB4208《电力变压器》GB1094.1-5-852.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。WORD格式整理版3.技术规范和性能参数3..1使用环境要求：极端最高温度：40.7°C极端最低温度：-20°C最热月平均气温：31.6°C最冷月平均气温：4.2°C年平均温度日较差：10.6°C年平均温度日较差：27.9°C年平均大气压：1011.0hPa年平均风速：2.2m/s最大瞬时风速：21.1m/s一般风力：2级3.2技术规范(1)额定容量：SC(B)10-1000/10kV1000kVA1台(2)额定电压：10±2X2.5%/0.4kV(3)相数：三相(4)频率：50HZ(5)绝缘等级：F级(6)冷却方式：AN/AF(7)绝缘水平：二次绕组交流耐压：AC3kV二次绕组冲击耐压：AC5KV一次绕组交流耐压：AC35kV一次绕组冲击耐压：AC75kV(8)调压范围：±2X2.5%(9)联结组标号：D,yn11(10)阻抗电压：6%(11)绕组材料：高压线圈采用高强度漆包铜线绕制，低压绕组采用铜箔。(12)局部放电量：W5PC(13)变压器外壳防护等级：IP32(外壳尺寸：宽*高*深1900*1850*1350，轮距为820mm，颜色待定)(14)风扇形式：采用帘式风机。WORD格式整理版3.3性能参数3.3.1铁芯用优质高导磁冷轧硅钢片制成，采用纵向“阶梯叠”结构。无毛刺，铁芯应压紧并采用浸漆分层绝缘以减少涡流损失。3.3.2铁芯的磁通密度选择在变压器在强迫风冷运行时，不会饱和。3.3.3变压器绝缘水平为H级，绝缘按连续运行设计。当变压器按最大额定容量运行时，其最高温升不应超过125K。3.3.3承受短路能力，应执行GB1094.5-85标准中的有关规定。变压器能承受低压侧出口三相短路，高压侧母线为无穷大电源供给的短路电流，绕组不变形，部件不发生损坏当低压侧出口处发生直接短路时，干式变压器的铁芯、线圈及绝缘不应损坏。3.3.4负载能力，自然空气冷却（AN）时，在第3.6节规定的运行条件下，安装在柜体内的变压器，应连续输出100%的额定容量；强迫空气冷却（AF）时，在同样条件下，变压器输出容量应达到150%以上，并能保证长期运行。铭牌上应标明AN/AF的输出，容量。3.3.5温升极限，干式变压器的温升极限应满足GB6450-86中的要求。3.3.6整机运行噪声，应不大于55dB（A）（测量点在距离外壳1米处）。3.3.7散热性能好，机械强度要高，不会因绕组温度变化，而造成变压器在保证寿命内出现线筒表面的龟裂。变压器外壳形式能使外界空气以循环方式直接冷却铁芯和线圈。3.3.8自动温度控制装置（SGM-WSB3）应具备抗无线电干扰的能力，且固定在变压器的外罩上，显示屏露在外罩外，以便观测显示屏上信息。温控器除显示三相绕组温度变化外，还具有故障报警、超温声光报警、超温跳闸报警等控制功能。自动温度控制装置能提供4~20mA或与上位机的通讯接口，以便从上位机对变压器各相绕组温度输出、超温报...
