铝型材挤压工艺规程完整VIP免费

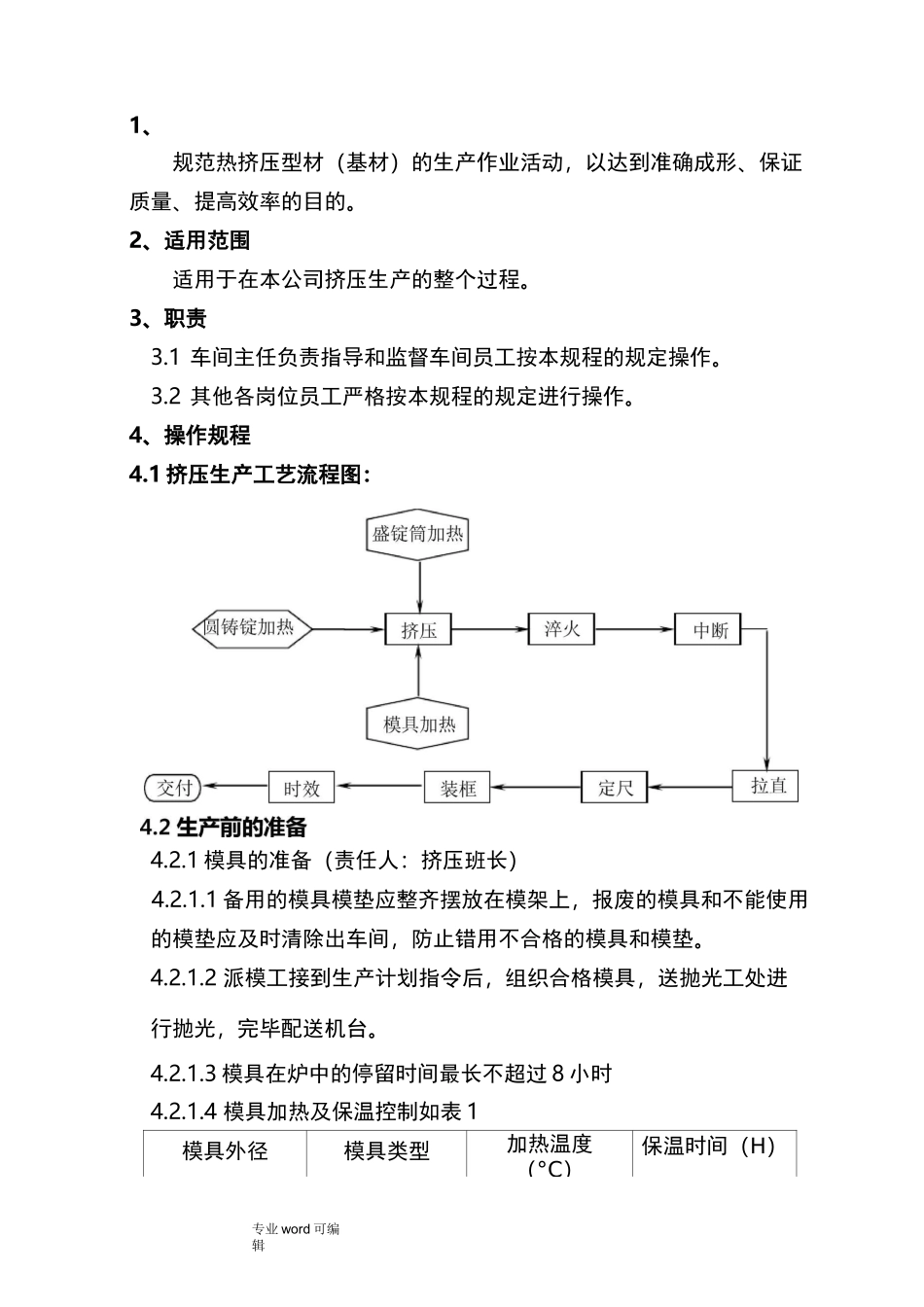

专业word可编辑1、规范热挤压型材（基材）的生产作业活动，以达到准确成形、保证质量、提高效率的目的。2、适用范围适用于在本公司挤压生产的整个过程。3、职责3.1车间主任负责指导和监督车间员工按本规程的规定操作。3.2其他各岗位员工严格按本规程的规定进行操作。4、操作规程4.1挤压生产工艺流程图：4.2.1模具的准备（责任人：挤压班长）4.2.1.1备用的模具模垫应整齐摆放在模架上，报废的模具和不能使用的模垫应及时清除出车间，防止错用不合格的模具和模垫。4.2.1.2派模工接到生产计划指令后，组织合格模具，送抛光工处进行抛光，完毕配送机台。4.2.1.3模具在炉中的停留时间最长不超过8小时4.2.1.4模具加热及保温控制如表1模具外径模具类型加热温度（°C）保温时间（H）专业word可编辑0278-0330平面模440-480>3分流模440-480>50198-0248平面模440-480>2分流模440-480>20138-0148平面模440-480>1分流模440-468>20138平面模440-480>1分流模440-480>1.54.2.2盛锭筒的准备（责任人：挤压班长）4.2.2.1盛锭筒必须保持干净，无严重磨损或大肚，否则，挤压产品将会出现夹渣或气泡。4.2.2.2盛锭筒与模具配合的端面应平整无损伤和粘铝，否则挤压时会跑料。4.2.2.3盛锭筒的加热元件必须完好并有足够的加热能力。否则，盛锭筒将无法达到工艺要求的温度。422.4盛锭筒温度控制在380T-430T之间,严禁超出范围。4.2.2.5每班上班前，应对盛锭筒进行一次清缸。在正常挤压时，每隔20-50支锭应进行一次清缸，以确保盛锭筒内清洁干净。4.2.2.6盛锭筒应避免急冷急热，在正常情况下，盛锭筒应在工艺要求的温度范围内长期保温，交班时不要断电。4.2.3铝合金圆铸锭的准备（责任人：主机手）4.2.3.1根据排产单的要求选用相应牌号的合金，其数量由生产任务的多少决定。4.2.3.2各机台所使用的铝合金圆铸锭必须是有炉次编号的圆铸锭。4.2.3.3圆铸锭在入炉加热之前，应作表面质量自检，自检由主机手负责，凡是有明显夹渣、冷隔、中心裂纹和弯曲的圆铸锭，都不应入炉加热，专业word可编辑应将其挑选出来退回熔铸车间。4.2.3.4不允许圆铸锭在地面上滚动，凡是表面有泥沙、灰尘时，均应清理干净后再入炉加热。4.2.3.5出口端的燃烧器主要用作控制铸锭温度，但要靠热工仪表的准确定温来控制燃烧器自动着火和熄火，以确保铸锭温度符合工艺要求。4.236加热炉的温度设定加热阶段设定300T-450T,铝棒上机时温度控制，根据壁厚应符合T>1.4mm以温度控制在440T-540°C,T<1.4mm温度控制在400°C-540°C,具体情况根据品种、模具结构、合金种类而定。4.2.4其他准备：挤压之前应将清锯口的小刀、铁钳、铁钊、卡尺、图纸、取样用的冷却水、排产单及其他生产工具准备好。4.3挤压（责任人：主机手）4.3.1在生产前应试空车，让挤压机和棚架都空载运行一次。检查机械电器运转是否正常，确认无任何问题后，才可正式投料挤压。4.3.2在开机前先检查盛锭筒温度是否达到工艺要求，确认盛锭筒温度符合工艺要求以后，再测量模具温度和铝合金铸锭温度，当三者温度都达到工艺要求时，才好装模上机挤压。4.3.3模具上机时，应用手提测温仪测量温度并记录在《挤压车间生产工艺原始记录》中。装模过程应迅速快捷，而且要防止模具冷却。4.3.4圆铸锭上机挤压前应先测量温度，不符合温度要求的铸锭不准上机挤压，上机的第1个铸锭最好取规定的高限温度，以防塞模。4.3.5铸锭加热温度的监控：挤压过程中，挤压班长要每隔10-20个铸锭用手提测温仪测量一次温度，并如实作好记录，以便随时掌握铸锭温度变化情况，保持正常挤压温度。436挤压时，要注意压力的变化。起压时不超过210kg/cm2。正常挤压时，压力会随过程下降，若在起压后超过1分钟压力不下降，专业word可编辑则应停止挤压，以防损坏设备和模具。4.3.7排气：每压一个铸锭，在起压初期的墩粗阶段，当压力达到110-160kg/cm2时，应卸压放气，然后再重新起压进行正常挤压。4.3.8控制好挤压速度：要保持型材光滑平直，应使挤压过程前、中、后挤速恒定。各机台的挤压速度根据型材表面质量而定，在保证表面质量符合相关的表面处理要求的前提下尽可能快。4.3.8.1应根据不同合金的不同特性控制挤压速度，低...
