海水海洋大气腐蚀特点及防腐VIP免费

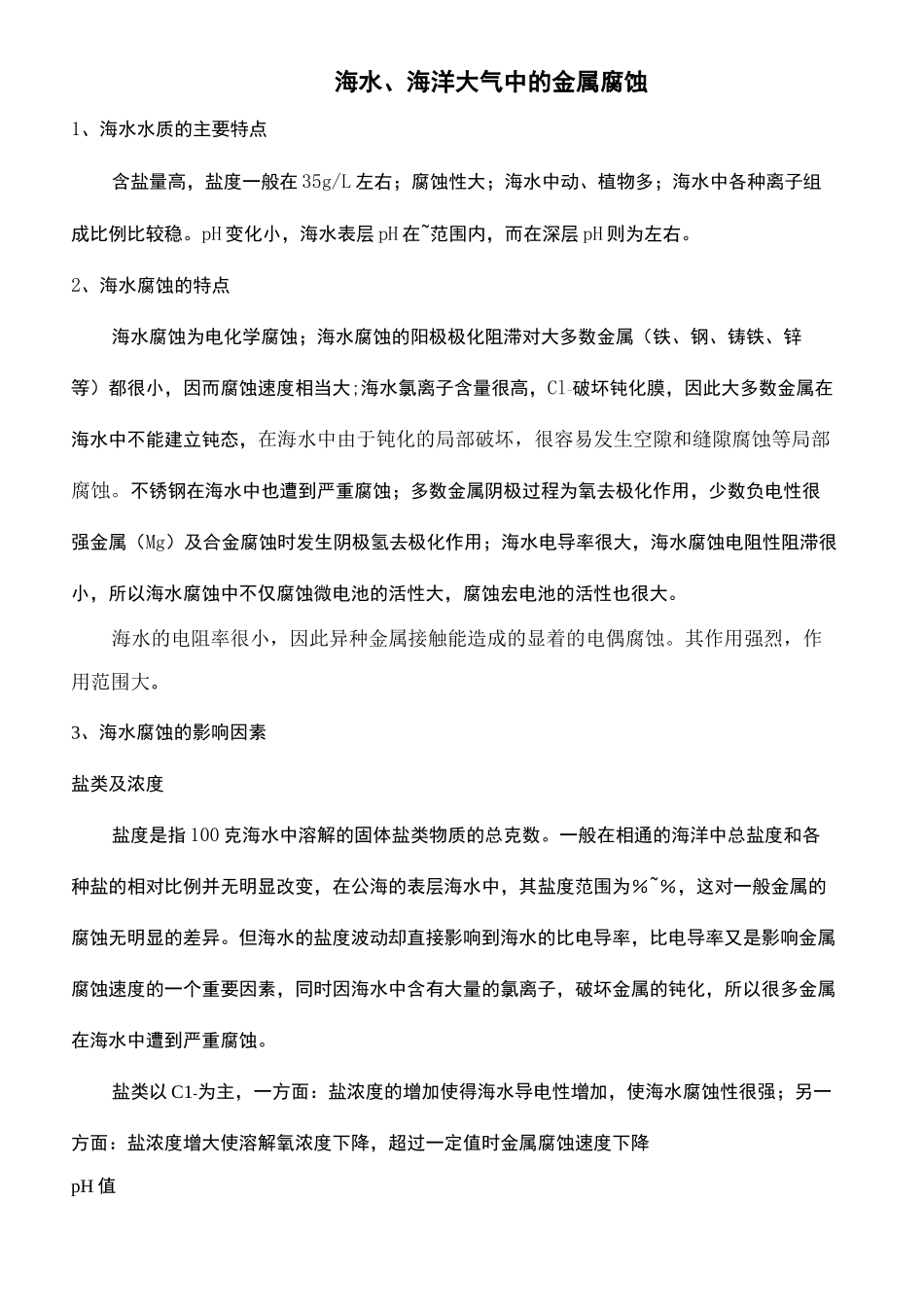

海水海洋大气腐蚀特点及防腐Companynumber:【0089WT-8898YT-W8CCB-BUUT-202108】海水、海洋大气中的金属腐蚀1、海水水质的主要特点含盐量高，盐度一般在35g/L左右；腐蚀性大；海水中动、植物多；海水中各种离子组成比例比较稳。pH变化小，海水表层pH在~范围内，而在深层pH则为左右。2、海水腐蚀的特点海水腐蚀为电化学腐蚀；海水腐蚀的阳极极化阻滞对大多数金属（铁、钢、铸铁、锌等）都很小，因而腐蚀速度相当大;海水氯离子含量很高，Cl-破坏钝化膜，因此大多数金属在海水中不能建立钝态，在海水中由于钝化的局部破坏，很容易发生空隙和缝隙腐蚀等局部腐蚀。不锈钢在海水中也遭到严重腐蚀；多数金属阴极过程为氧去极化作用，少数负电性很强金属（Mg）及合金腐蚀时发生阴极氢去极化作用；海水电导率很大，海水腐蚀电阻性阻滞很小，所以海水腐蚀中不仅腐蚀微电池的活性大，腐蚀宏电池的活性也很大。海水的电阻率很小，因此异种金属接触能造成的显着的电偶腐蚀。其作用强烈，作用范围大。3、海水腐蚀的影响因素盐类及浓度盐度是指100克海水中溶解的固体盐类物质的总克数。一般在相通的海洋中总盐度和各种盐的相对比例并无明显改变，在公海的表层海水中，其盐度范围为％~％，这对一般金属的腐蚀无明显的差异。但海水的盐度波动却直接影响到海水的比电导率，比电导率又是影响金属腐蚀速度的一个重要因素，同时因海水中含有大量的氯离子，破坏金属的钝化，所以很多金属在海水中遭到严重腐蚀。盐类以C1-为主，一方面：盐浓度的增加使得海水导电性增加，使海水腐蚀性很强；另一方面：盐浓度增大使溶解氧浓度下降，超过一定值时金属腐蚀速度下降pH值海水pH在之间，为弱碱性，对腐蚀影响不大。碳酸盐饱和度在海水pH条件下，碳酸盐达到饱和，易沉积在金属表面形成保护层。若未饱和，则不会形成保护层，使腐蚀速度增加。含氧量海水腐蚀是以阴极氧去极化控制为主的腐蚀过程。海水中的含氧量是影响海水腐蚀性的重要因素。氧在海水中的溶解度主要取决于海水的盐度和温度，随海水盐度增加或温度升高，氧的溶解度降低。如果完全除去海水中的氧，金属是不会腐蚀的。对碳钢、低合金钢和铸铁等，含氧量增加，则阴极过程加速，使金属腐蚀速度增加。但对依靠表面钝化膜提高耐蚀性的金属，如铝和不锈钢等，含氧量增加有利于钝化膜的形成和修补，使钝化膜的稳定性提高，点蚀和缝隙腐浊的倾向减小。含氧量增加，金属腐蚀速度增加；对于能形成钝化膜的金属，含氧量适当增加，有助于防止腐蚀的进一步进行。温度一方面：温度升高，腐蚀速度加快。另一方面：温度升高，氧在海水中溶解度下降，引起腐蚀速度减小海水的温度随着时间、空间上的差异会在一个比较大的范围变化。从两极到赤道，表层海水温度可由0C。增加到35C。，海底水温可接近0C。，表层海水温度还随季节而呈周期性变化。温度对海水腐蚀的影响是复杂的。从动力学方面考虑，温度升高，会加速金属的腐蚀。另一方面，海水温度升高，海水中氧的溶解度降低，同时促进保护性碳酸盐的生成，这又会减缓钢在海水中的腐蚀。但在正常海水含氧量下，温度是影响腐蚀的主要因素。这是因为含氧量足够高时（实测值为5mL/L以上），控制阴极反应速度的是氧的扩散速度，而不是含氧量。对于在海水中钝化的金属，温度升高，钝化膜稳定性下降，点蚀、应力腐蚀和缝隙腐蚀的敏感性增加。流速流速增加，金属腐蚀速度增加。海水腐蚀是借助氧去极化而进行的阴极控制过程，并且主要受氧的扩散速度的控制，海水流速和波浪由于改变了供氧条件，必然对腐蚀产生重要影响。另一方面，海水对金属表面有冲蚀作用，当流速超过某一临界流速wc时，金属表面的腐蚀产物膜被冲刷掉，金属表面同时受到磨损，这种腐蚀与磨损联合作用，使钢的腐蚀速度急剧增加。对于在海水中能钝化的金属，如不锈钢、铝合金、钛合金等，海水流速增加会促进其钝化，可提高耐蚀性。海生物的影响海生物在大多数情况下是加大腐蚀的，尤其是局部腐蚀。海水中叶绿素植物可使海水中含氧量增加，海生物放出的CO?使周围海水酸性加大，海生物死亡、腐烂可产生酸性物质和HS，这些都可使腐蚀加速。此外，有些海生物会破坏金属表...
