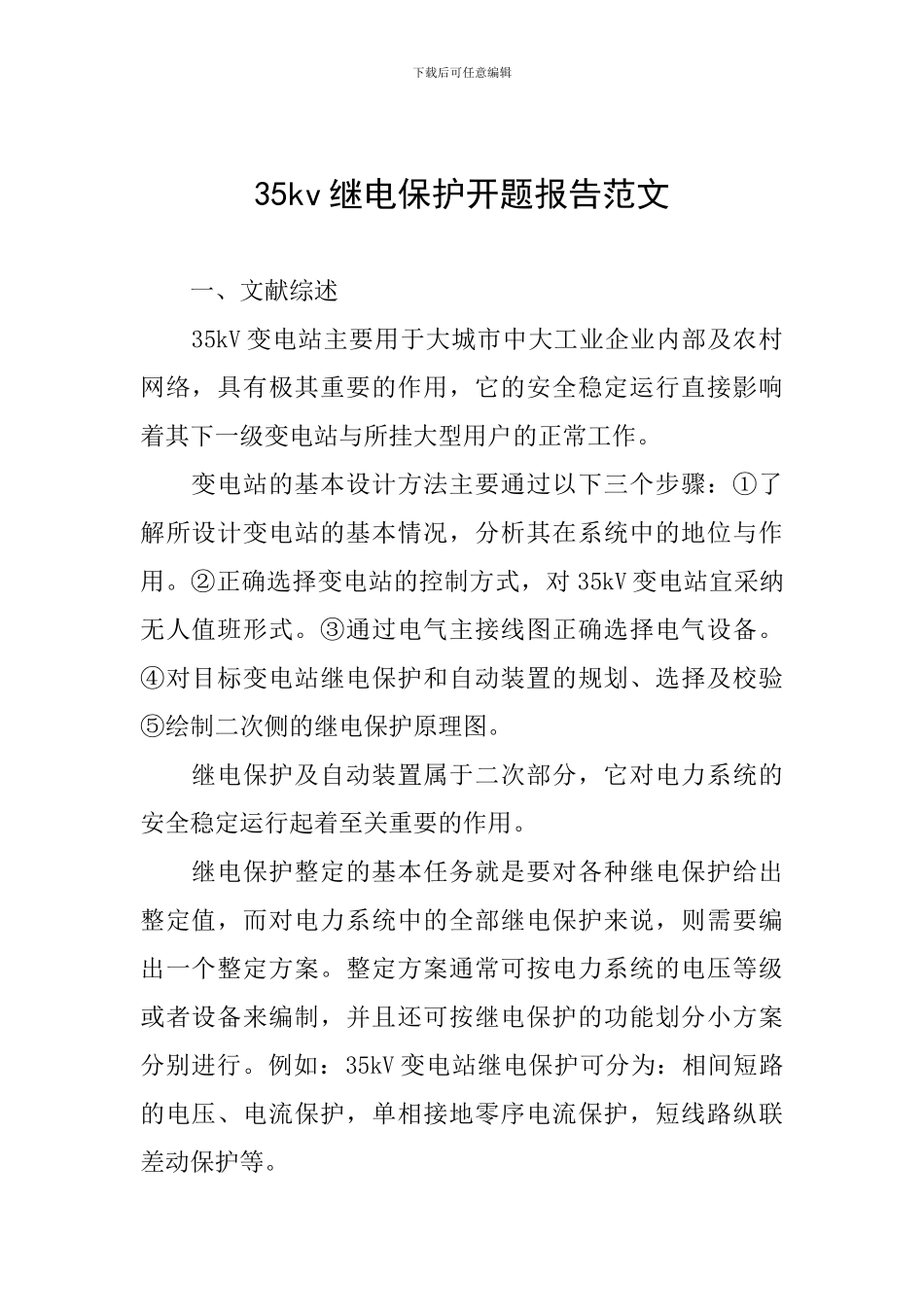

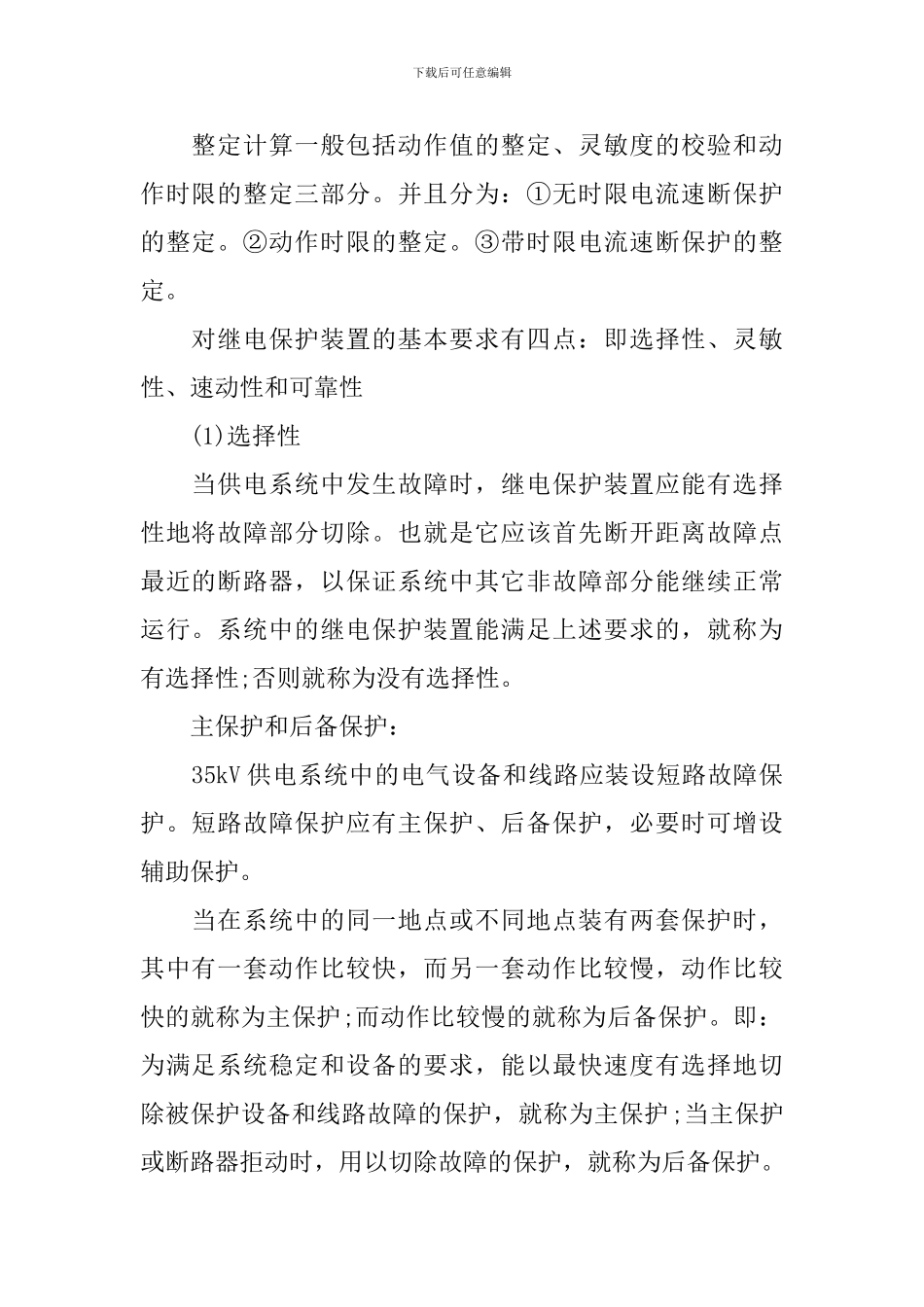

下载后可任意编辑35kv继电保护开题报告范文一、文献综述35kV变电站主要用于大城市中大工业企业内部及农村网络，具有极其重要的作用，它的安全稳定运行直接影响着其下一级变电站与所挂大型用户的正常工作。变电站的基本设计方法主要通过以下三个步骤：①了解所设计变电站的基本情况，分析其在系统中的地位与作用。②正确选择变电站的控制方式，对35kV变电站宜采纳无人值班形式。③通过电气主接线图正确选择电气设备。④对目标变电站继电保护和自动装置的规划、选择及校验⑤绘制二次侧的继电保护原理图。继电保护及自动装置属于二次部分，它对电力系统的安全稳定运行起着至关重要的作用。继电保护整定的基本任务就是要对各种继电保护给出整定值，而对电力系统中的全部继电保护来说，则需要编出一个整定方案。整定方案通常可按电力系统的电压等级或者设备来编制，并且还可按继电保护的功能划分小方案分别进行。例如：35kV变电站继电保护可分为：相间短路的电压、电流保护，单相接地零序电流保护，短线路纵联差动保护等。下载后可任意编辑整定计算一般包括动作值的整定、灵敏度的校验和动作时限的整定三部分。并且分为：①无时限电流速断保护的整定。②动作时限的整定。③带时限电流速断保护的整定。对继电保护装置的基本要求有四点：即选择性、灵敏性、速动性和可靠性(1)选择性当供电系统中发生故障时，继电保护装置应能有选择性地将故障部分切除。也就是它应该首先断开距离故障点最近的断路器，以保证系统中其它非故障部分能继续正常运行。系统中的继电保护装置能满足上述要求的，就称为有选择性;否则就称为没有选择性。主保护和后备保护：35kV供电系统中的电气设备和线路应装设短路故障保护。短路故障保护应有主保护、后备保护，必要时可增设辅助保护。当在系统中的同一地点或不同地点装有两套保护时，其中有一套动作比较快，而另一套动作比较慢，动作比较快的就称为主保护;而动作比较慢的就称为后备保护。即：为满足系统稳定和设备的要求，能以最快速度有选择地切除被保护设备和线路故障的保护，就称为主保护;当主保护或断路器拒动时，用以切除故障的保护，就称为后备保护。下载后可任意编辑后备保护不应理解为次要保护，它同样是重要的。后备保护不仅可以起到当主保护应该动作而未动作时的后备还可以起到当主保护虽已动作但最终未能达到切除故障部分的作用。除此之外，它还有另外的意义。为了使快速动作的主保护实现选择性，从而就造成了主保护不能保护线路的全长，而只能保护线路的一部分也就是说，出现了保护的死区。这一死区就必须利用后备保护来弥补不可。近后备和远后备：当主保护或断路器拒动时，由相邻设备或线路的保护来实现的后备称为远后备保护;由本级电气设备或线路的另一套保护实现后备的保护，就叫近后备保护;辅助保护：为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护，称为辅助保护。(2)灵敏性灵敏性指继电保护装置对故障和异常工作状况的反映能力。在保护装置的保护范围内，不管短路点的位置如何不论短路的性质怎样，保护装置均不应产生拒绝动作;但在保护区外发生故障时，又不应该产生错误动作。保护装置灵敏与否，一般用灵敏系数来衡量。保护装置的灵敏系数应根据不利的运行方式和故障类型进行计算。灵敏系数Km下载后可任意编辑为被保护区发生短路时，流过保护安装处的最小短路电流Id.min与保护装置一次动作电流Idz的比值，即:Km=Id.min/Idz灵敏系数越高，则反映轻微故障的能力越强。各类保护装置灵敏系数的大小，根据保护装置的不同而不尽相同对于多相保护，Idz取两相短路电流最小值Idz(2);对于10kV不接地系统的单相短路保护取单相接地电容电流最小值Ic.min。(3)速动性速动性是指保护装置应能尽快地切除短路故障。缩短切除故障的时间，就可以减轻短路电流对电气设备的损坏程度，加快系统电压的恢复，从而为电气设备的自启动制造了有利条件，同时还提高了发电机并列运行的稳定性。所谓故障的切除时间是指保护装置的动作时间与断路器的跳闸时间之和。由于断路器一经选定，其跳闸时间就已确定，目前我国生产的断路器跳闸时间均在0.02s...
