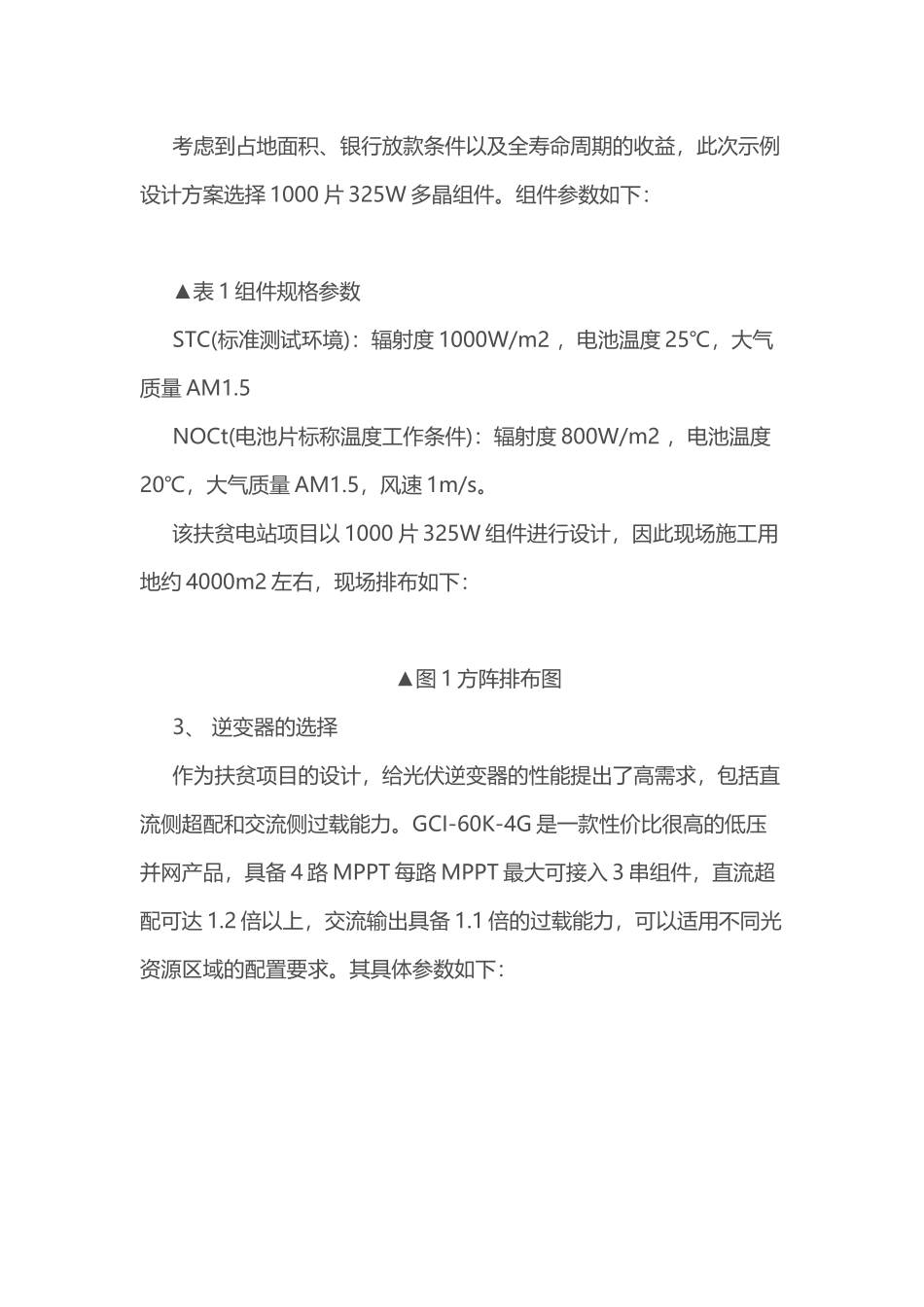

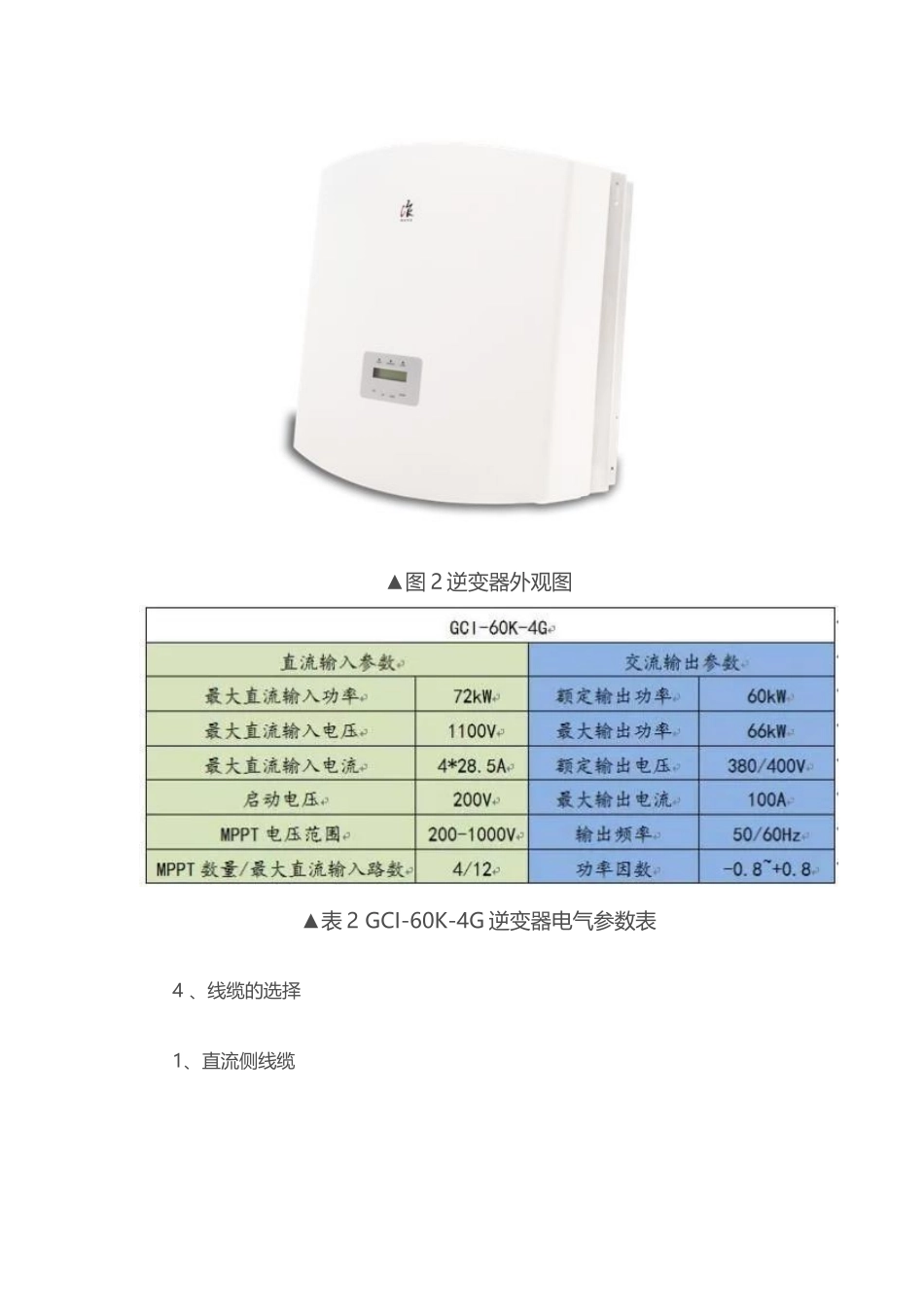

300kw村级光伏电站系统典型设计全过程2018年3月7日，国家能源局印发了《2018年能源工作指导意见的通知》，指出年内将下达村级光伏扶贫电站规模约1500万千瓦，惠及约200万建档立卡贫困户。从2016年的2GW、43万户到2017年的4GW、71万户，再到2018年的15GW、200万户，村级光伏扶贫电站已然成为打好精准脱贫攻坚战的重要手段。目前光伏扶贫项目正在火热的进行中，本文从组件排布配置、逆变器信息、线缆、发电量预测及实际项目发电情况等方面，希望详细为大家介绍300kW村级光伏电站的系统设计，进行整体方案分享。1设计过程1、项目简介对于村级电站的建设，首先需要考虑到当地变压器容量，并估算允许接入的光伏系统容量。一般按30%容量计算，但不同地区要求不同，可咨询当地电网公司来设计接入容量。电站地址宜选用未利用地或者与农业、牧业、渔业相结合的用地，最好为靠近电网、运维方便的地段。安装朝向应选择正南、南偏西30°以内的朝向。组件倾角可以以下公式进行计算：θ=0.76*Φ+3.1°，±2°;其中：θ为组件倾斜角，Φ为当地纬度。当然如果能够采用计算机辅助设计软件，可以进行太阳能倾斜角的快速优化的计算。2、组件选型和安装配置考虑到占地面积、银行放款条件以及全寿命周期的收益，此次示例设计方案选择1000片325W多晶组件。组件参数如下：▲表1组件规格参数STC(标准测试环境)：辐射度1000W/m2，电池温度25℃，大气质量AM1.5NOCt(电池片标称温度工作条件)：辐射度800W/m2，电池温度20℃，大气质量AM1.5，风速1m/s。该扶贫电站项目以1000片325W组件进行设计，因此现场施工用地约4000m2左右，现场排布如下：▲图1方阵排布图3、逆变器的选择作为扶贫项目的设计，给光伏逆变器的性能提出了高需求，包括直流侧超配和交流侧过载能力。GCI-60K-4G是一款性价比很高的低压并网产品，具备4路MPPT每路MPPT最大可接入3串组件，直流超配可达1.2倍以上，交流输出具备1.1倍的过载能力，可以适用不同光资源区域的配置要求。其具体参数如下：▲图2逆变器外观图▲表2GCI-60K-4G逆变器电气参数表4、线缆的选择1、直流侧线缆2、直流线缆多为户外铺设，需要防紫外线、防晒、防潮、防寒等，因此分布式光伏系统中的直流线缆一般选择光伏专用直流线缆，考虑到直流插接件和光伏组件输出电流，目前常用的光伏直流电缆为PV1-F1*4mm²。▲图3直流线缆2、交流侧线缆交流线缆主要用于逆变器交流侧至交流汇流箱或交流并网柜，可选用YJV型电缆。长距离铺设还要考虑到电压损失和载流量大小，60kW三相机交流线缆推荐使用YJV-0.6/1kV4*35mm2+1*25mm2，汇流后线缆推荐使用YJV-0.6/1kV3*300mm2+1*150mm2。▲表3交流线缆选型表2设计方案图及清单表1、布局接线方案现场按照逆变器安装容量分为5个小阵列，每个阵列接入一台GCI-60K-4G锦浪逆变器，最后以五汇一汇流箱进行交流汇流后就近并入电网，布线方案如下：▲图4方阵布局接线示意图其中逆变器接入关键参数如下：①每串组件开路电压和工作电压在SOC条件下分别约为912V和744V，满足逆变器安全和运行电压需求;②每串组件额定功率在SOC下为6.5kW，此次示例设计每台逆变器接入10串组串，每台接入组件容量65kW，超配比1.08。具体接入方法如下：MPPT1:20块/串，接3串;MPPT2:20块/串，接3串;MPPT3:20块/串，接2串;MPPT4:20块/串，接2串;每2串或3串接入一台逆变器，接入总功率为13kW或19.5kW，低于逆变器最大额定输入功率要求(22.5KW);当然也可根据现场需求做更高超额配比，例如每台接入11串组串，每台接入组件容量71.5kW，超配比1.19。具体接法如下：MPPT1:20块/串，接3串;MPPT2:20块/串，接3串;MPPT3:20块/串，接3串;MPPT4:20块/串，接2串;2、电气接线方案该项目电气接线方案如图所示，每台逆变器采用10串组串接入，20块/串，最后接入1台五汇一的交流汇流箱，就近并网。▲图5电气接线示意图3、材料清单表3系统安装施工1、支架安装方案针对扶贫电站设计，可使用螺旋地桩方式对不同地质适应性强，操作简便。且横梁强度高，固定稳，组件安装方便。如果项目地有其它要求和考虑，可根据项目实际情况采用其它支架安装方案做针对性设计。▲图6组件支架固定图2、逆变器安装▲图7...
