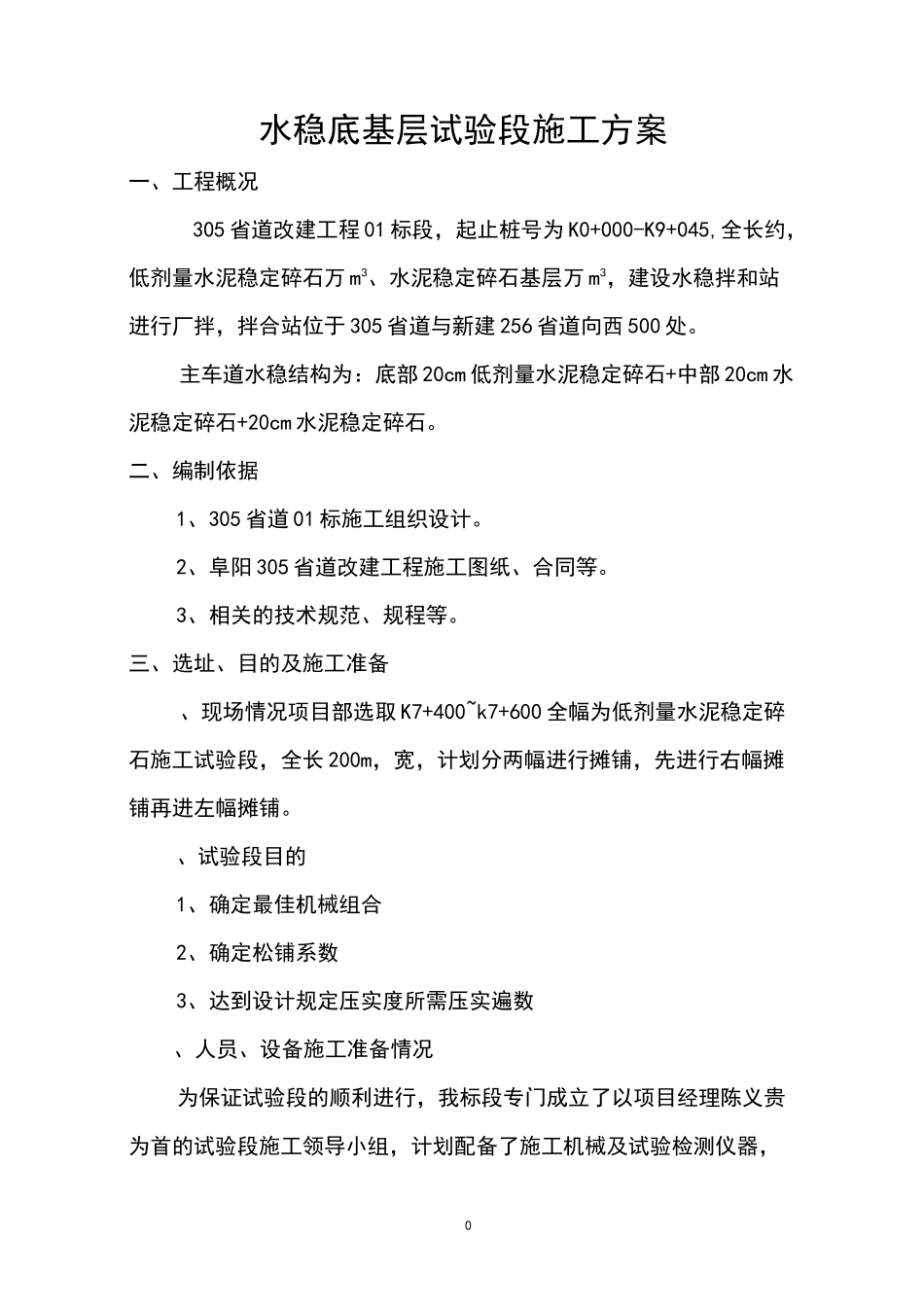

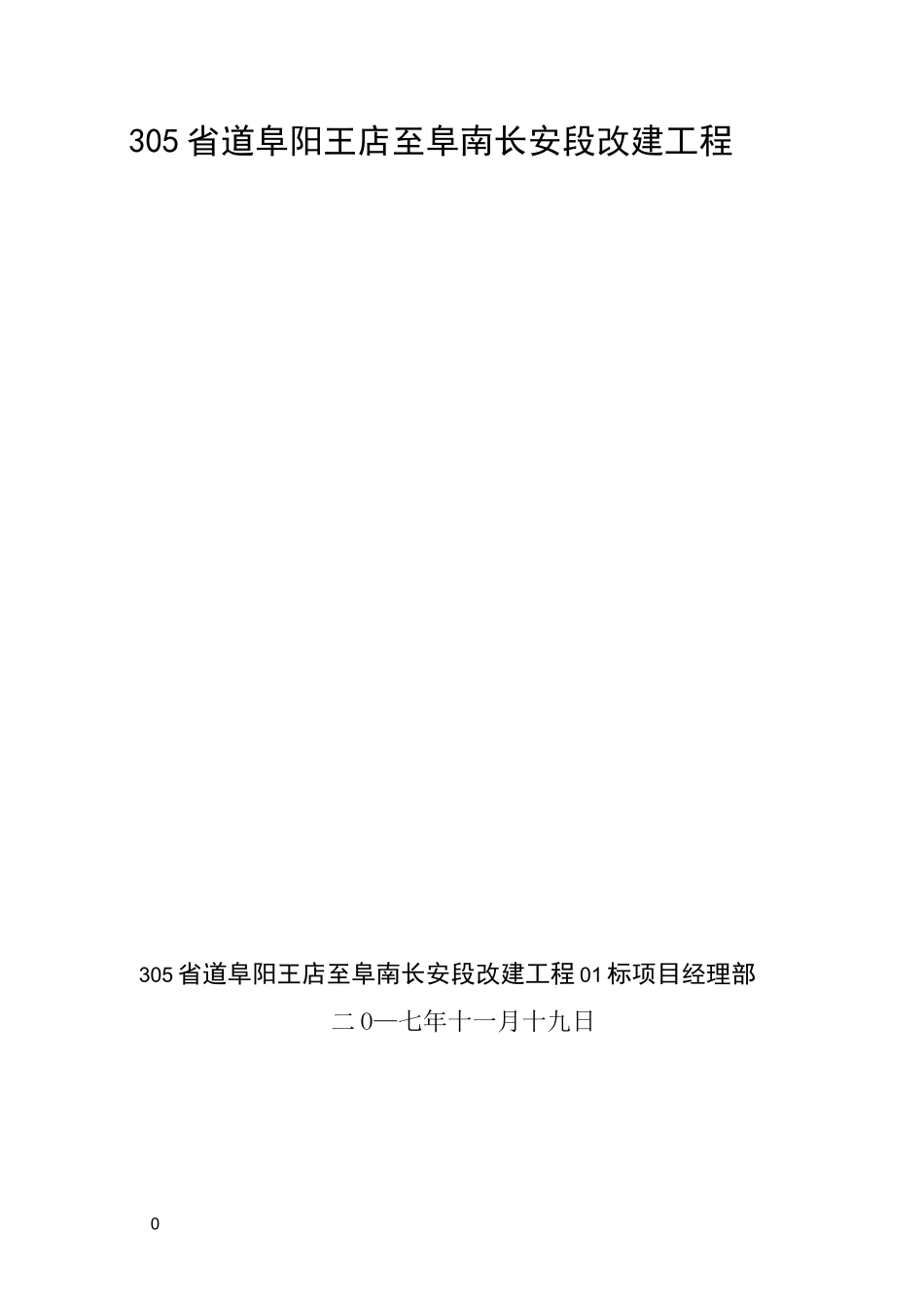

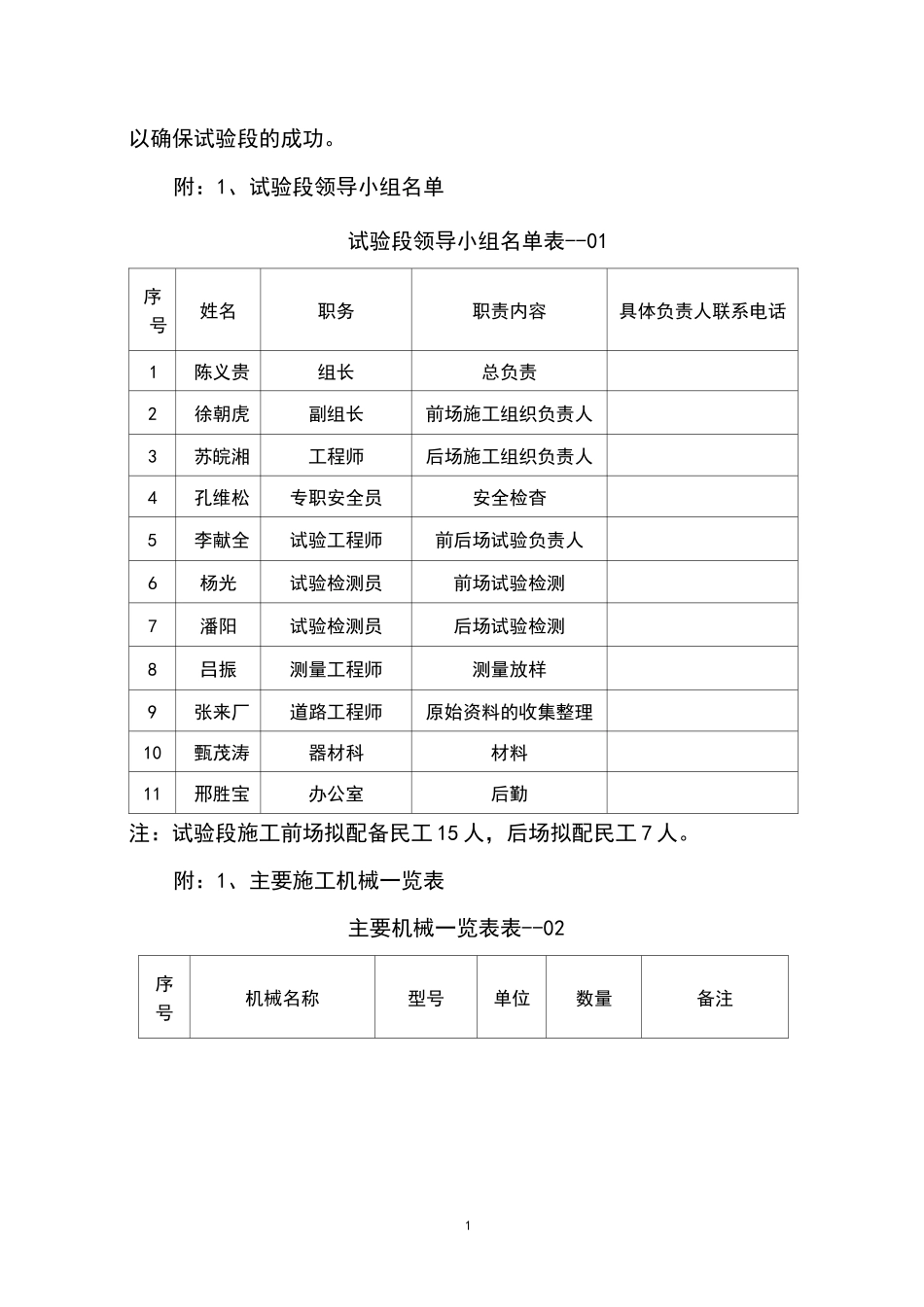

0305省道阜阳王店至阜南长安段改建工程305省道阜阳王店至阜南长安段改建工程01标项目经理部二O—七年十一月十九日0水稳底基层试验段施工方案一、工程概况305省道改建工程01标段，起止桩号为K0+000-K9+045,全长约，低剂量水泥稳定碎石万m3、水泥稳定碎石基层万m3，建设水稳拌和站进行厂拌，拌合站位于305省道与新建256省道向西500处。主车道水稳结构为：底部20cm低剂量水泥稳定碎石+中部20cm水泥稳定碎石+20cm水泥稳定碎石。二、编制依据1、305省道01标施工组织设计。2、阜阳305省道改建工程施工图纸、合同等。3、相关的技术规范、规程等。三、选址、目的及施工准备、现场情况项目部选取K7+400~k7+600全幅为低剂量水泥稳定碎石施工试验段，全长200m，宽，计划分两幅进行摊铺，先进行右幅摊铺再进左幅摊铺。、试验段目的1、确定最佳机械组合2、确定松铺系数3、达到设计规定压实度所需压实遍数、人员、设备施工准备情况为保证试验段的顺利进行，我标段专门成立了以项目经理陈义贵为首的试验段施工领导小组，计划配备了施工机械及试验检测仪器，1以确保试验段的成功。附：1、试验段领导小组名单试验段领导小组名单表--01序号姓名职务职责内容具体负责人联系电话1陈义贵组长总负责2徐朝虎副组长前场施工组织负责人3苏皖湘工程师后场施工组织负责人4孔维松专职安全员安全检杳5李献全试验工程师前后场试验负责人6杨光试验检测员前场试验检测7潘阳试验检测员后场试验检测8吕振测量工程师测量放样9张来厂道路工程师原始资料的收集整理10甄茂涛器材科材料11邢胜宝办公室后勤注：试验段施工前场拟配备民工15人，后场拟配民工7人。附：1、主要施工机械一览表主要机械一览表表--02序号机械名称型号单位数量备注21拌合站1已到位2摊铺机MT800A台2已到位3单钢轮震动压路机$18t台2已到位4胶轮压路机M25T台2已到位5装载机ZL-50台2已到位6自卸车10T辆7已到位7洒水车5T辆2已到位试验检测仪器配备表序号仪器名称型号单位数量1路面弯成仪台12电动击实仪TDJ-111台13液压电动脱模器DTM-150台14无侧限试件①150mm个185压力试验机WYA-2000型台16恒应力抗折抗压—体机DYE-300型台17路面取芯机HZ-20型台18滴定台台19酸式滴定管个110灌砂筒套111标准筛套1123米直尺把1313钢卷尺把1、试验段施工前技术准备情况、施工准备1.技术准备(1)集中技术人员进行图纸会审，熟悉各种结构，确定合理的施工工艺。(2)利用已批复的水准点对试验路段进行测量，并进行校核。(3)使用的配合比为；石屑0-5mm:碎石5-10mm:碎石10-20mm:碎石20-25mm=35:23:26:16,选定的水泥剂量为％(4)做好安全防卫和安全技术交底工作，避免天气、施工机械等对生产人员的生命财产构成威胁。(5)对下承层进行验收，必须使其满足规范要求。2.物资准备(1)生产设备：水稳拌设备拌合能力及水稳产量所需的装载机数量应配套。(2)施工准备：水稳摊铺机、运料车、压路机、洒水车等。(3)测量器具：GPS、全站仪、水准仪、卡尺、钢钎、钢丝线等。(4)拌和站应做好调试工作，并对其仔细进行计量标定，使其各称量系统精度满足设计要求。其他施工设备均应做好调试。（5）试验检测是工程质量控制的重要手段，贯穿于施工的全过程，实验室具备施工检测要求的试验检测设备。3.试验段施工4四、水稳试验段施工计划2017年9月20日-2017年9月21日五、水稳施工工艺流程及具体技术要求1、施工准备①施工前底基层经验收合格后并对病害进行处理，清除底基层表层浮土。表面高于设计标高部分应予以刮平处理将刮除的土清除路外，局部低于设计标高的部分，不得进行贴补，必须进行挖除重新铺筑，路基96-4经验收（弯沉+压实度+高程+宽度）合格后方可进行施工。②测量人员提前恢复中桩，根据摊铺机单幅宽度以中线向两侧分幅摊铺分别进行挂导线，钢线两头必须牢固，中间10米左右设置一高程桩，将导线挂在高程桩上，以防掉线。检查桩与桩之间钢绳的松紧，以防垂线，导致摊铺时中间低两头高。③可先测出每根高程桩的地面高程，直接拿钢尺测量需要铺筑的高度，将钢线用铁丝扎紧。④摊铺机厚度控制行走钢线要超出要摊铺的宽度30cm，以防摊铺机在行走时将钢线刮倒，注意超宽坡度及高程的计算。⑤为了保...
