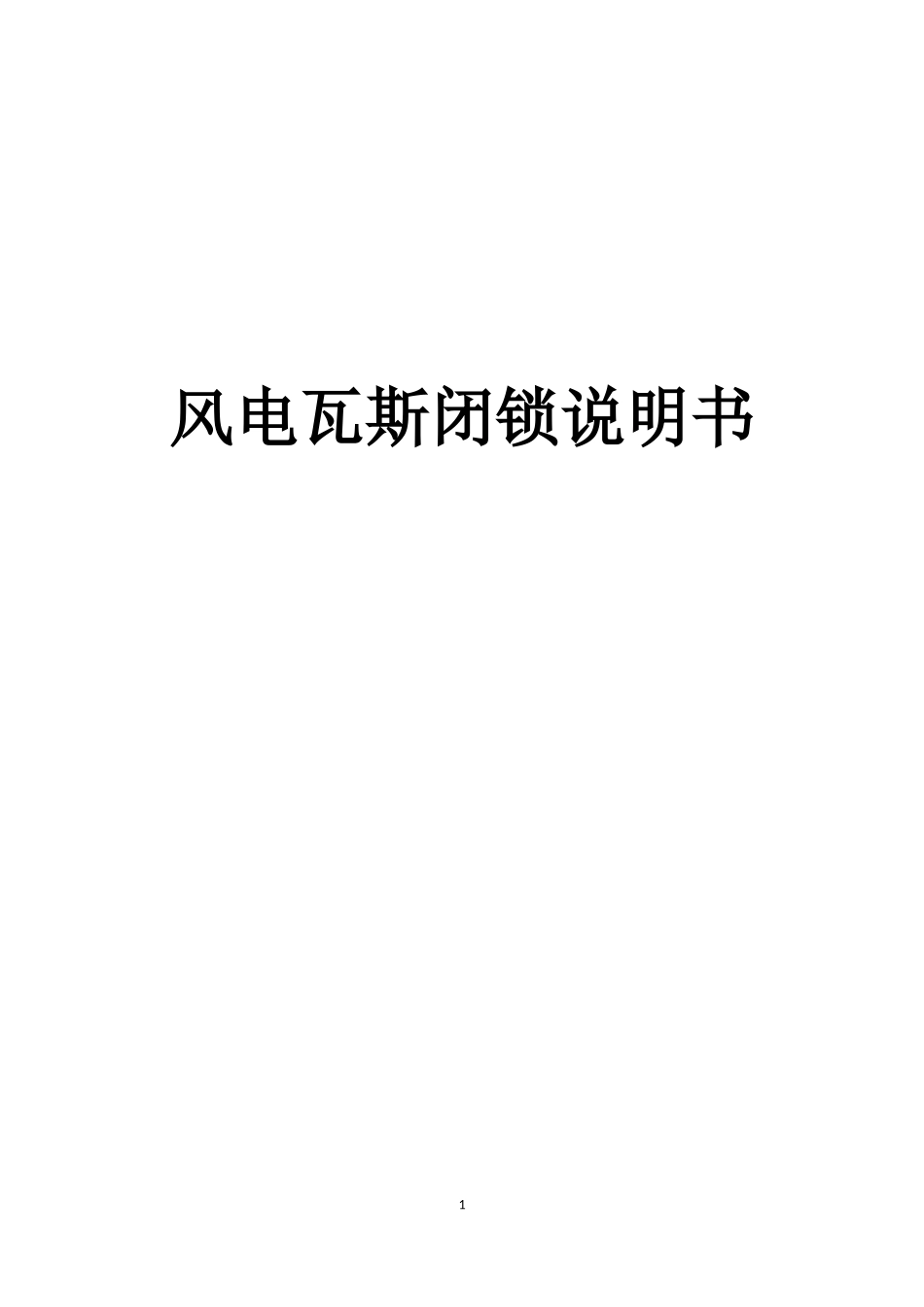

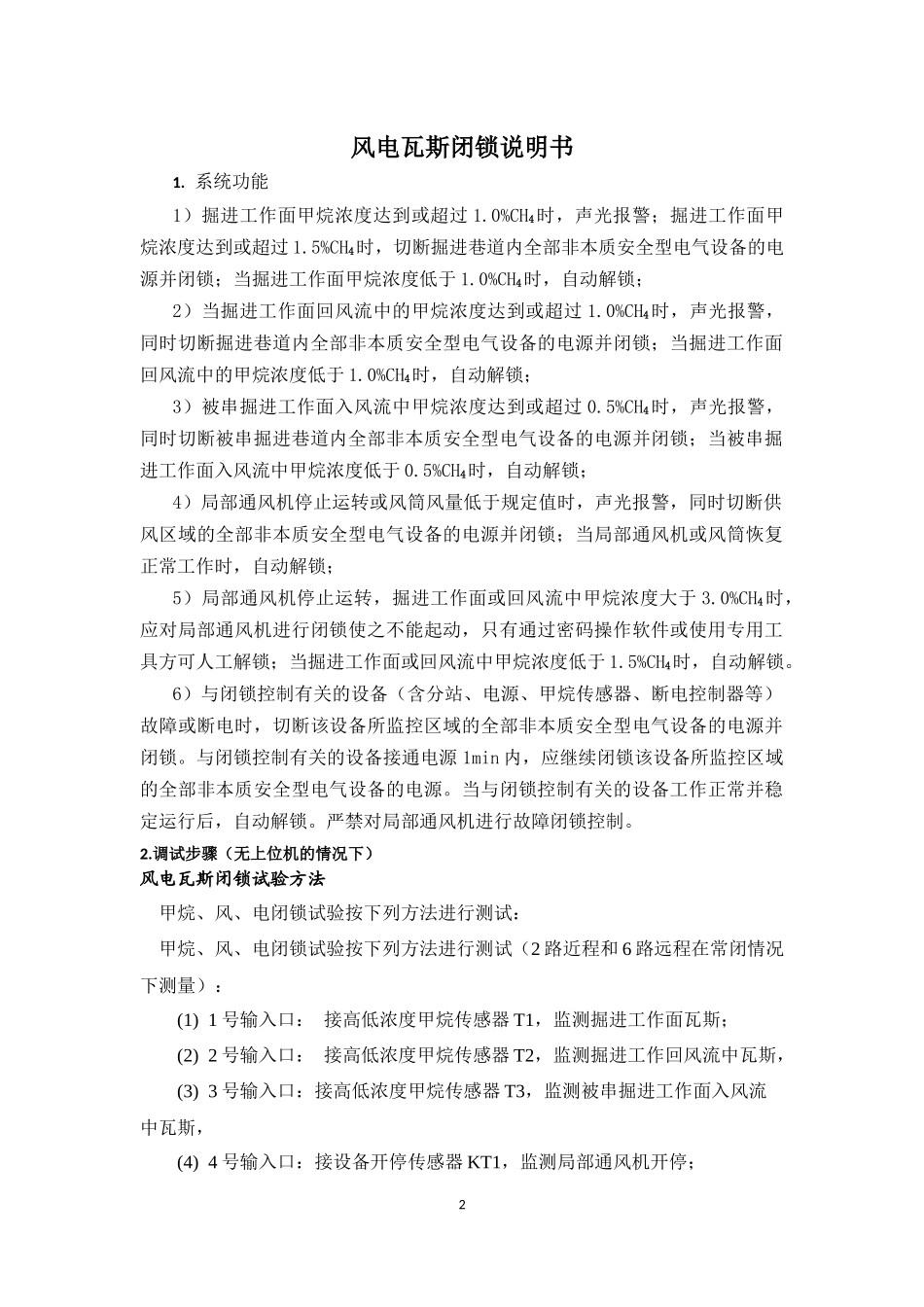

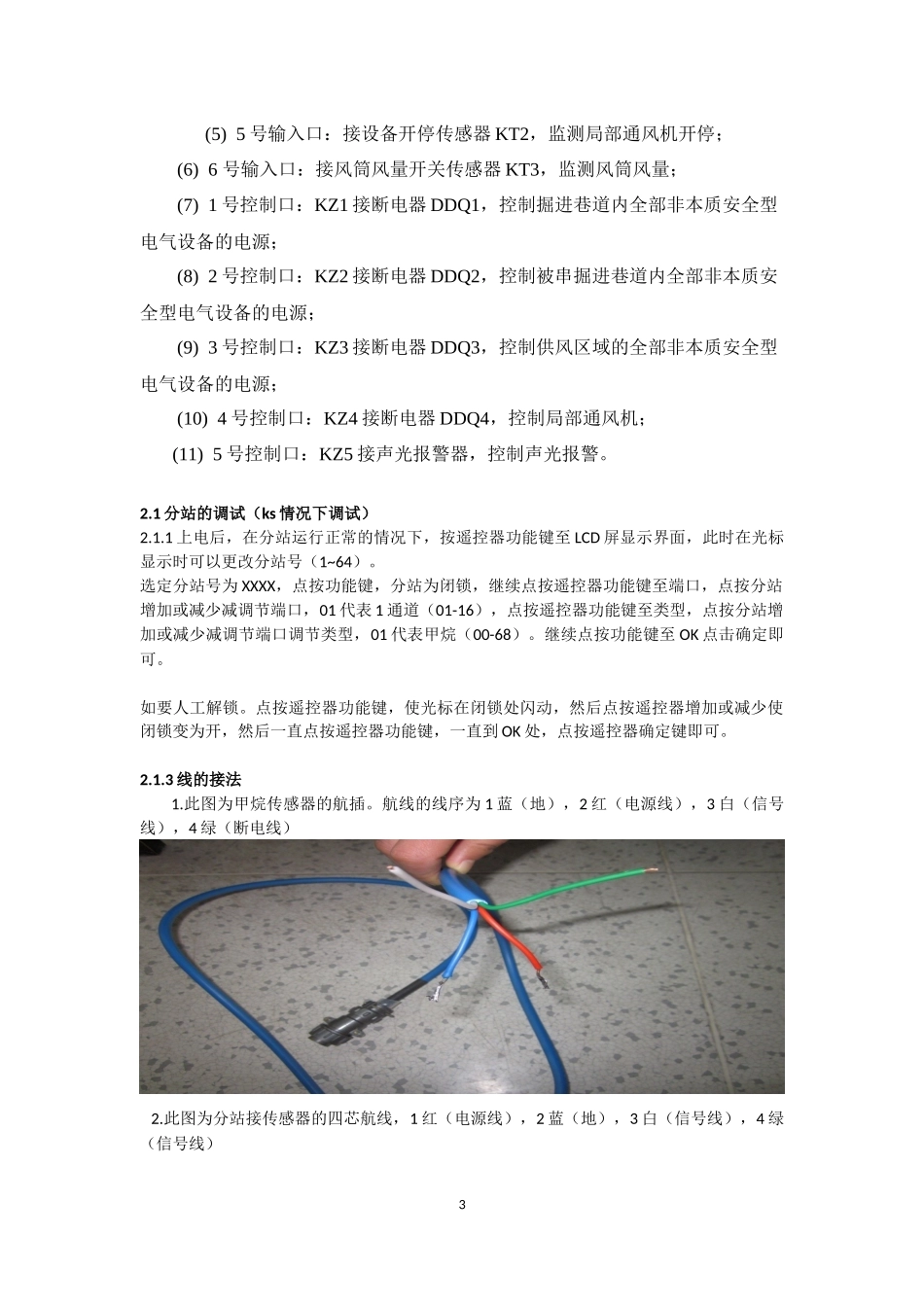

风电瓦斯闭锁说明书1风电瓦斯闭锁说明书1.系统功能1）掘进工作面甲烷浓度达到或超过1.0%CH4时，声光报警；掘进工作面甲烷浓度达到或超过1.5%CH4时，切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面甲烷浓度低于1.0%CH4时，自动解锁；2）当掘进工作面回风流中的甲烷浓度达到或超过1.0%CH4时，声光报警，同时切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1.0%CH4时，自动解锁；3）被串掘进工作面入风流中甲烷浓度达到或超过0.5%CH4时，声光报警，同时切断被串掘进巷道内全部非本质安全型电气设备的电源并闭锁；当被串掘进工作面入风流中甲烷浓度低于0.5%CH4时，自动解锁；4）局部通风机停止运转或风筒风量低于规定值时，声光报警，同时切断供风区域的全部非本质安全型电气设备的电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁；5）局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%CH4时，应对局部通风机进行闭锁使之不能起动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%CH4时，自动解锁。6）与闭锁控制有关的设备（含分站、电源、甲烷传感器、断电控制器等）故障或断电时，切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。与闭锁控制有关的设备接通电源1min内，应继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源。当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。严禁对局部通风机进行故障闭锁控制。2.调试步骤（无上位机的情况下）风电瓦斯闭锁试验方法甲烷、风、电闭锁试验按下列方法进行测试：甲烷、风、电闭锁试验按下列方法进行测试（2路近程和6路远程在常闭情况下测量）：(1)1号输入口：接高低浓度甲烷传感器T1，监测掘进工作面瓦斯；(2)2号输入口：接高低浓度甲烷传感器T2，监测掘进工作回风流中瓦斯，(3)3号输入口：接高低浓度甲烷传感器T3，监测被串掘进工作面入风流中瓦斯，(4)4号输入口：接设备开停传感器KT1，监测局部通风机开停；2(5)5号输入口：接设备开停传感器KT2，监测局部通风机开停；(6)6号输入口：接风筒风量开关传感器KT3，监测风筒风量；(7)1号控制口：KZ1接断电器DDQ1，控制掘进巷道内全部非本质安全型电气设备的电源；(8)2号控制口：KZ2接断电器DDQ2，控制被串掘进巷道内全部非本质安全型电气设备的电源；(9)3号控制口：KZ3接断电器DDQ3，控制供风区域的全部非本质安全型电气设备的电源；(10)4号控制口：KZ4接断电器DDQ4，控制局部通风机；(11)5号控制口：KZ5接声光报警器，控制声光报警。2.1分站的调试（ks情况下调试）2.1.1上电后，在分站运行正常的情况下，按遥控器功能键至LCD屏显示界面，此时在光标显示时可以更改分站号（1~64）。选定分站号为XXXX，点按功能键，分站为闭锁，继续点按遥控器功能键至端口，点按分站增加或减少减调节端口，01代表1通道（01-16），点按遥控器功能键至类型，点按分站增加或减少减调节端口调节类型，01代表甲烷（00-68）。继续点按功能键至OK点击确定即可。如要人工解锁。点按遥控器功能键，使光标在闭锁处闪动，然后点按遥控器增加或减少使闭锁变为开，然后一直点按遥控器功能键，一直到OK处，点按遥控器确定键即可。2.1.3线的接法1.此图为甲烷传感器的航插。航线的线序为1蓝（地），2红（电源线），3白（信号线），4绿（断电线）2.此图为分站接传感器的四芯航线，1红（电源线），2蓝（地），3白（信号线），4绿（信号线）33.此图为接声光报警器的航线，线序为1蓝（地），2红（电源线），3白，4绿（断电线），5黄4.1，2通道为甲烷传感器，此时运用三通接线盒，把接分站的航线按照接线盒上的1，2，3，4对应接入接线盒内，第1通道甲烷传感器的航线按照接线盒上1红2蓝3白接入接线盒内，第2通道甲烷传感器的航线按照接线盒上1红2蓝4白接入接线盒内。5．开停传感器的两跟线不分正负，一跟接电源，一根接入信号线。第3通道的甲烷传感器按接线盒内1红2蓝3白的线序接入三通接线盒内。把与分站连接的航线的另一端按1红2蓝3白4绿的线序接入三通接线盒，设备开...
