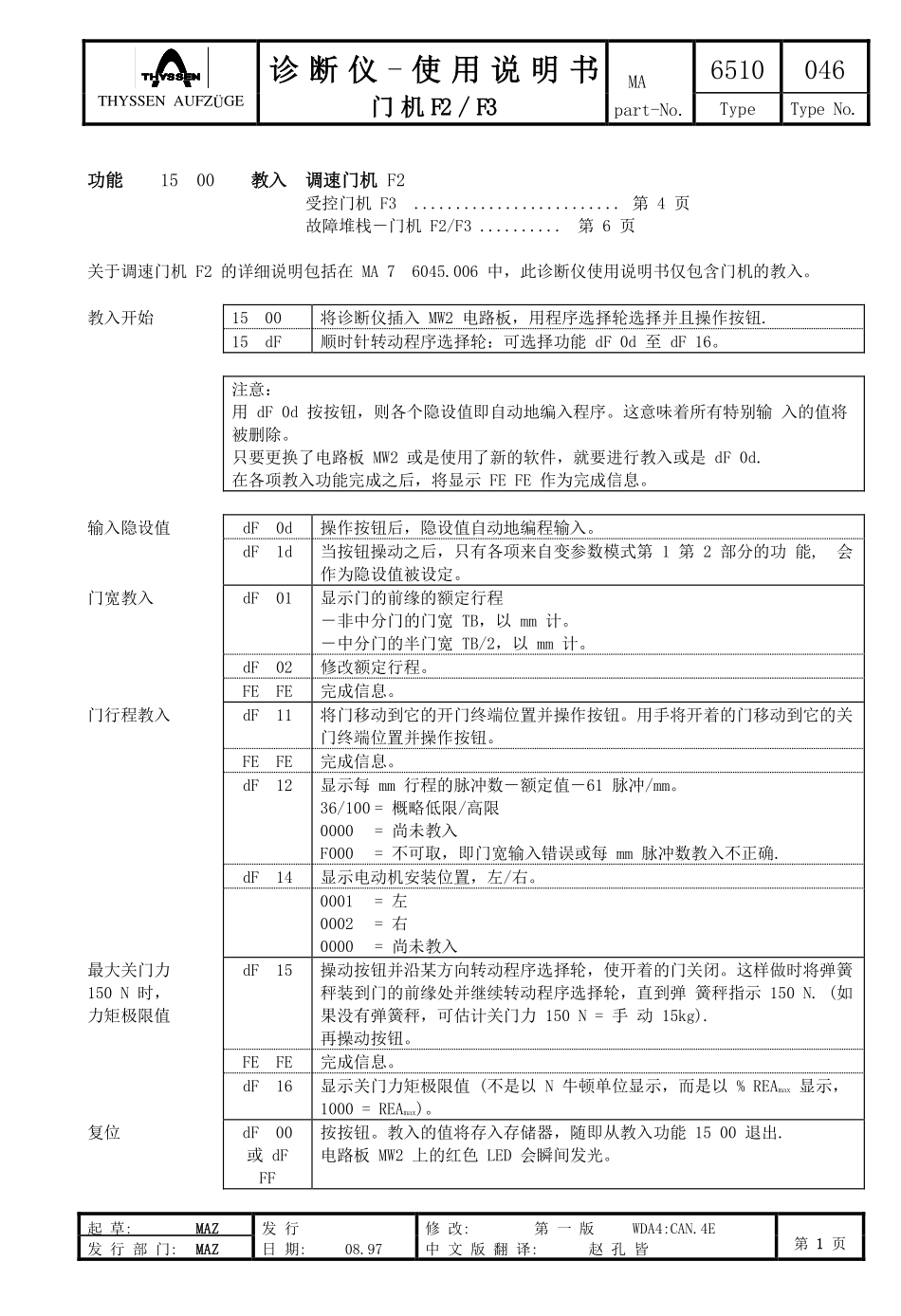

UnternehmensbereichF攔dertechnikNeuhausenTelelift-Gruppe,PuchheimAGVTechn.Inc.,SaltLakeCityTranslogic-Gruppe,DenverWaltherRohrposttechnikGmbH,Westerstede(49%)Techniku.VertriebNeuhausenWerkGrenzachTHYSSENAUFZÜGE诊断仪-使用说明书门机F2/F3MApart-No.6510046TypeTypeNo.功能1500教入调速门机F2受控门机F3.........................第4页故障堆栈－门机F2/F3..........第6页关于调速门机F2的详细说明包括在MA76045.006中，此诊断仪使用说明书仅包含门机的教入。教入开始1500将诊断仪插入MW2电路板，用程序选择轮选择并且操作按钮.15dF顺时针转动程序选择轮：可选择功能dF0d至dF16。注意：用dF0d按按钮，则各个隐设值即自动地编入程序。这意味着所有特别输入的值将被删除。只要更换了电路板MW2或是使用了新的软件，就要进行教入或是dF0d.在各项教入功能完成之后，将显示FEFE作为完成信息。输入隐设值dF0d操作按钮后，隐设值自动地编程输入。dF1d当按钮操动之后，只有各项来自变参数模式第1第2部分的功能,会作为隐设值被设定。门宽教入dF01显示门的前缘的额定行程－非中分门的门宽TB，以mm计。－中分门的半门宽TB/2，以mm计。dF02修改额定行程。FEFE完成信息。门行程教入dF11将门移动到它的开门终端位置并操作按钮。用手将开着的门移动到它的关门终端位置并操作按钮。FEFE完成信息。dF12显示每mm行程的脉冲数－额定值－61脉冲/mm。36/100=概略低限/高限0000=尚未教入F000=不可取，即门宽输入错误或每mm脉冲数教入不正确.dF14显示电动机安装位置，左/右。0001=左0002=右0000=尚未教入最大关门力150N时，力矩极限值dF15操动按钮并沿某方向转动程序选择轮，使开着的门关闭。这样做时将弹簧秤装到门的前缘处并继续转动程序选择轮，直到弹簧秤指示150N.(如果没有弹簧秤，可估计关门力150N=手动15kg).再操动按钮。FEFE完成信息。dF16显示关门力矩极限值(不是以N牛顿单位显示，而是以%REAmax显示，1000=REAmax)。复位dF00或dFFF按按钮。教入的值将存入存储器，随即从教入功能1500退出.电路板MW2上的红色LED会瞬间发光。起草:MAZ发行修改:第一版WDA4:CAN.4E第1页发行部门:MAZ日期:08.97中文版翻译:赵孔皆UnternehmensbereichF攔dertechnikNeuhausenTelelift-Gruppe,PuchheimAGVTechn.Inc.,SaltLakeCityTranslogic-Gruppe,DenverWaltherRohrposttechnikGmbH,Westerstede(49%)Techniku.VertriebNeuhausenWerkGrenzachTHYSSENAUFZÜGE诊断仪-使用说明书门机F2/F3MApart-No.6510046TypeTypeNo.教入开始1500将诊断仪插入MW2电路板，用程序选择轮选择并且操作按钮.15dF逆时针转动程序选择轮：可选择基本参数功能dF20至dFbF.dF功能第1部分－基本参数显示修改dF20dF21开门速度，mm/s.dF22dF23关门速度，mm/s.dF24dF25加速度，mm/s2.dF26dF27减速度(正常)，mm/s2.dF28dF29再开门时减速度，mm/s2.dF2AdF2b加加速度(速度变化)，mm/s3.dF2CdF2dP增益－速度控制器(指示值0.1).dF2EdF2FI增益－速度控制器(指示值0.01).dF30dF31显示爬行距离，mm.dF32dF33爬行速度，mm/s.dF34dF35强制关门速度，mm/s.dF36dF37终点位置门的动作力，N.dF38dF39终点位置门的动作力，N.dF3AdF3b加速度预控制系数(指示值0.01).0000=加速度预控制不起作用.显示修改第2部分－具体参数dF40dF41加速度－开门速度，mm/s2.dF42dF43加速度－关门速度，mm/s2.dF44dF45减速度－开门(正常)，mm/s2.dF46dF47减速度－关门(正常)，mm/s2.dF48dF49减速度－开门(再开门)，mm/s2.dF4AdF4b减速度－关门(再开门)，mm/s2.dF4CdF4d加加速度1－开门，mm/s3.dF4EdF4F加加速度2－开门，mm/s3.dF50dF51加加速度3－开门，mm/s3.dF52dF53加加速度4－开门，mm/s3.dF54dF55加加速度1－关门，mm/s3.dF56dF57加加速度2－关门，mm/s3.dF58dF59加加速度3－关门，mm/s3.dF5AdF5b加加速度4－关门，mm/s3.dF62dF63开门爬行距离，mm.dF64dF65关门爬行距离，mm.dF66dF67开门爬行距离，mm.dF68dF69关门爬行距离，mm.dF6AdF6b开启状态下最大门终点位置力，N.dF6CdF6d开启状态下最大门终点位置力，N.dF6EdF6F关闭状态下最大门终点位置力，N.dF70dF71关...
