穿越地下管道光电缆施工方案VIP专享VIP免费

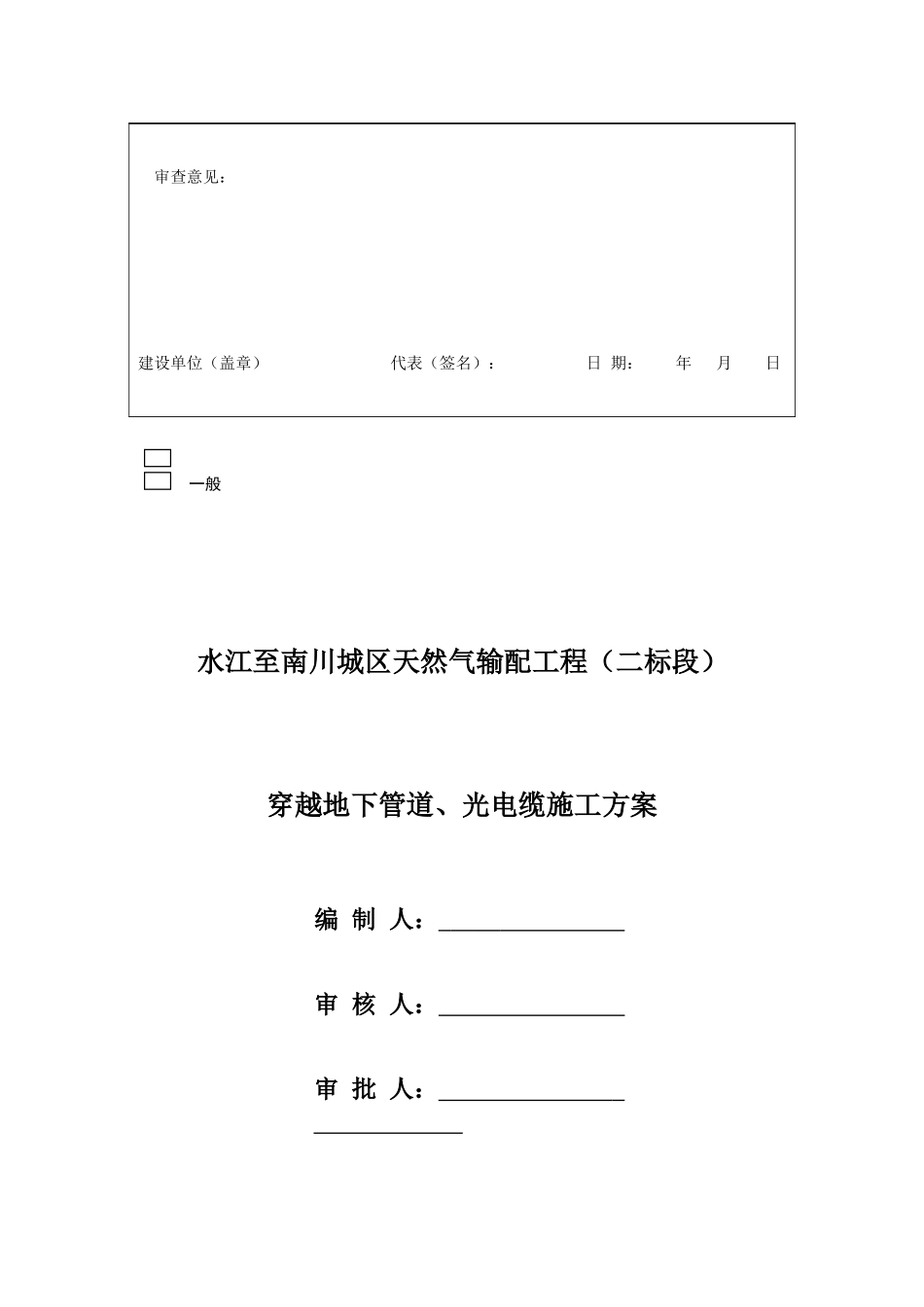

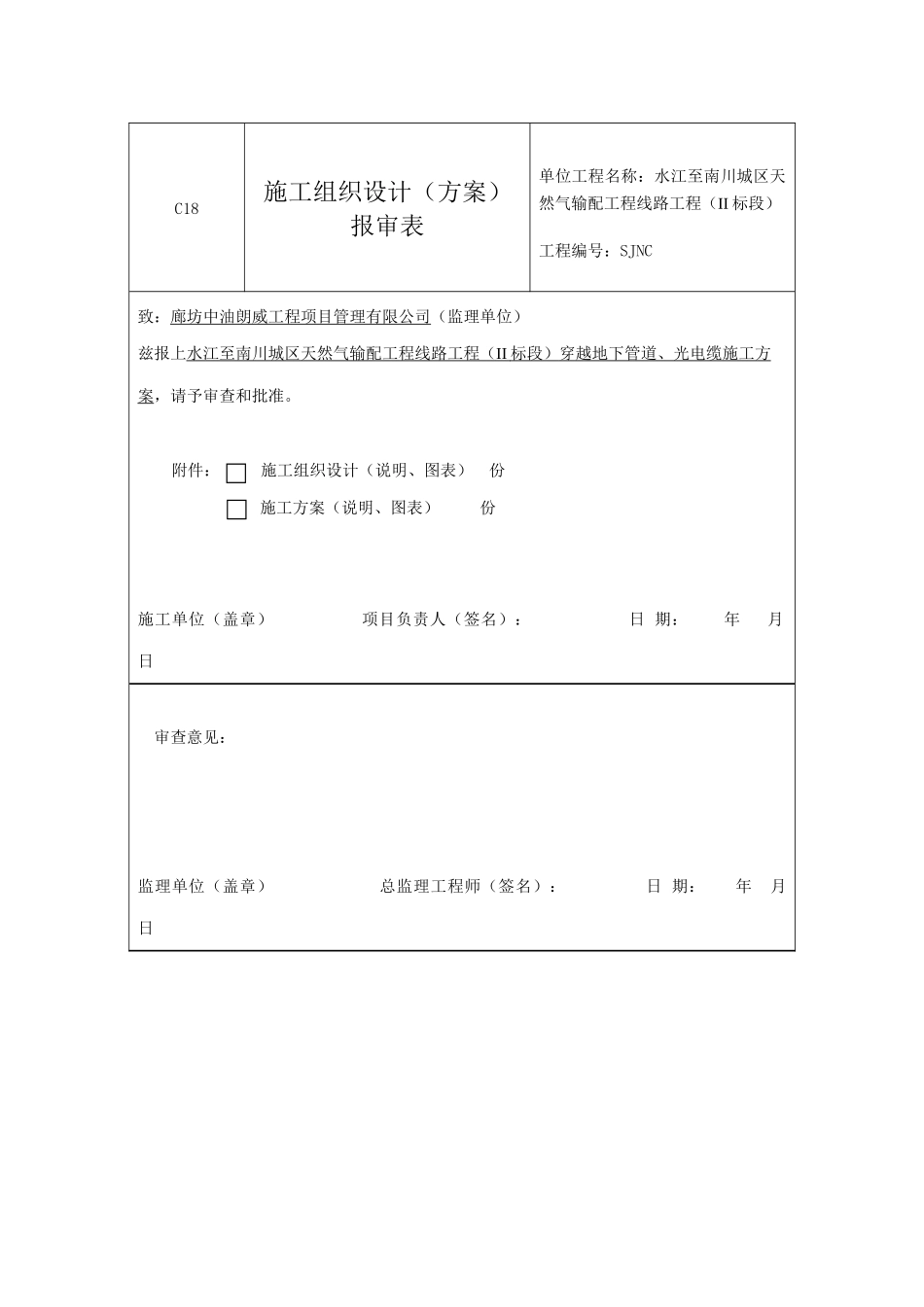

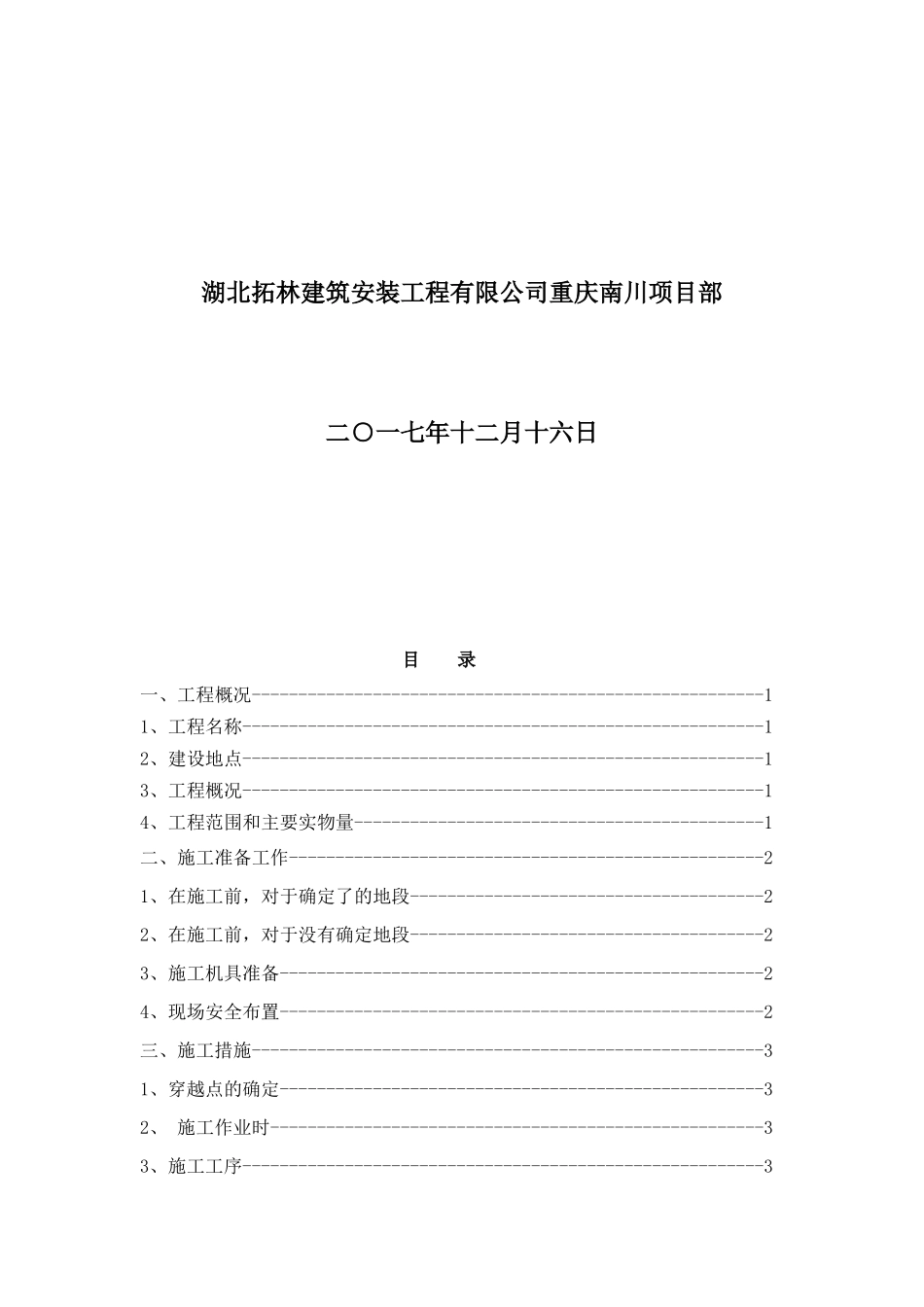

C18施工组织设计（方案）报审表单位工程名称：水江至南川城区天然气输配工程线路工程（II标段）工程编号：SJNC致：廊坊中油朗威工程项目管理有限公司（监理单位）兹报上水江至南川城区天然气输配工程线路工程（II标段）穿越地下管道、光电缆施工方案，请予审查和批准。附件：施工组织设计（说明、图表）份施工方案（说明、图表）份施工单位（盖章）项目负责人（签名）：日期：年月日审查意见：监理单位（盖章）总监理工程师（签名）：日期：年月日审查意见：建设单位（盖章）代表（签名）：日期：年月日一般水江至南川城区天然气输配工程（二标段）穿越地下管道、光电缆施工方案编制人：审核人：审批人：湖北拓林建筑安装工程有限公司重庆南川项目部二○一七年十二月十六日目录一、工程概况-------------------------------------------------------11、工程名称--------------------------------------------------------12、建设地点--------------------------------------------------------13、工程概况--------------------------------------------------------14、工程范围和主要实物量--------------------------------------------1二、施工准备工作---------------------------------------------------21、在施工前，对于确定了的地段--------------------------------------22、在施工前，对于没有确定地段--------------------------------------23、施工机具准备----------------------------------------------------24、现场安全布置----------------------------------------------------2三、施工措施-------------------------------------------------------31、穿越点的确定----------------------------------------------------32、施工作业时-----------------------------------------------------33、施工工序--------------------------------------------------------34、光（电）缆、已建管线的暴露和保护-------------------------------35、HSE管理措施---------------------------------------------------71穿越地下管道、光电缆施工方案一、工程概况1、工程名称水江至南川城区天然气输配工程（II标段）。2、建设地点本工程位于重庆市南川区境内3、工程概况本工程位于重庆市南川区，主管道起自东胜站，终点为南川门站围墙站外，途径南川区水江镇、楠竹山镇、东城街道和西城街道。管道规格一般地段为D323.9×6.3螺旋缝埋弧焊钢管，管道材质为l360M；重要穿越地段和一般地段用弯头弯管采用D323.9×7.1无缝钢管，管道材质为l360n；特殊地段及弯管弯头采用采用D323.9×10.0无缝钢管；直管标准《石油天然气工业管线输送系统用钢管》GB/T9711-2011。管道设计压力为3.8Mpa，工作温度15度，设计温度50度，站场管道按GC1，线路是GB1，设计输气量3.5×108nm3/a。管道沿线设东胜首站、茶山阀室、安坪分输阀井和永隆山分输阀室。4、工程范围和主要实物量我公司承建水江至南川城区天然气输配工程（II标段），桩号段SN077-SN195G、线路水平长度：15.568km，线路实际长16.327km，穿越有三处1）、河流穿越二处：凤咀江定向钻穿越266m（SN102G-SN104G）凤咀江大开挖穿越36m（SN188G-SN189G）2）、公路顶管穿越三处S411省道顶管穿越20m（SN106G-N107G）X263县道顶管穿越20m（SN150G）城区龙济大道顶管穿越42m（SN192G-SN193G）3）、镇、乡村沥青路、水泥路、碎石路穿越，大开挖加盖板共计34处，总长435m二、施工准备工作针对本标段管线沿线穿越地下障碍物多处，编制此方案。21、在施工前，对于确定了的地段，并且有直接标志的地下障碍物：如地下管道、光电缆、高低压电缆、供水管网等，要勘查并且探明其走向、埋深、用途。2、在施工前，对于没有确定地段，没有直接标志的地下障碍物：如地下管道、光电缆、高低压电缆、供水管网等，在扫线后，管沟开挖前，做好如下几方面有工作（1）、走访附近居民或者村民，有没有地下障碍物。（2）、如果有地下障碍物要勘查并且探明其走向、埋深、用途。并且做好标记。（3）、开挖前到相关单位办理千知和施工许可证，施工措施经过...
