第十册 自动化控制仪表安装工程VIP免费

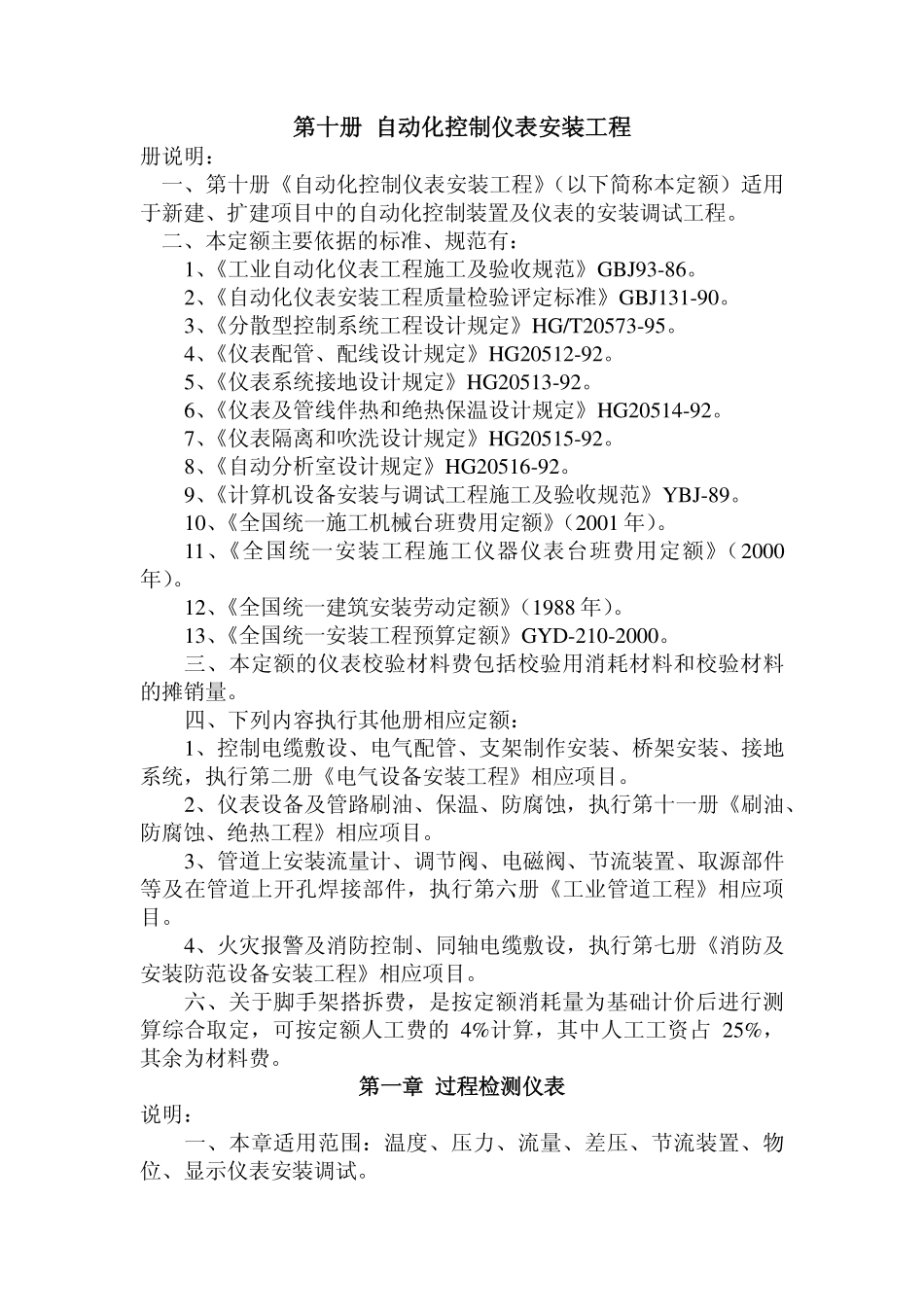

第十册自动化控制仪表安装工程册说明：一、第十册《自动化控制仪表安装工程》（以下简称本定额）适用于新建、扩建项目中的自动化控制装置及仪表的安装调试工程。二、本定额主要依据的标准、规范有：1、《工业自动化仪表工程施工及验收规范》GBJ93-86。2、《自动化仪表安装工程质量检验评定标准》GBJ131-90。3、《分散型控制系统工程设计规定》HG/T20573-95。4、《仪表配管、配线设计规定》HG20512-92。5、《仪表系统接地设计规定》HG20513-92。6、《仪表及管线伴热和绝热保温设计规定》HG20514-92。7、《仪表隔离和吹洗设计规定》HG20515-92。8、《自动分析室设计规定》HG20516-92。9、《计算机设备安装与调试工程施工及验收规范》YBJ-89。10、《全国统一施工机械台班费用定额》（2001年）。11、《全国统一安装工程施工仪器仪表台班费用定额》（2000年）。12、《全国统一建筑安装劳动定额》（1988年）。13、《全国统一安装工程预算定额》GYD-210-2000。三、本定额的仪表校验材料费包括校验用消耗材料和校验材料的摊销量。四、下列内容执行其他册相应定额：1、控制电缆敷设、电气配管、支架制作安装、桥架安装、接地系统，执行第二册《电气设备安装工程》相应项目。2、仪表设备及管路刷油、保温、防腐蚀，执行第十一册《刷油、防腐蚀、绝热工程》相应项目。3、管道上安装流量计、调节阀、电磁阀、节流装置、取源部件等及在管道上开孔焊接部件，执行第六册《工业管道工程》相应项目。4、火灾报警及消防控制、同轴电缆敷设，执行第七册《消防及安装防范设备安装工程》相应项目。六、关于脚手架搭拆费，是按定额消耗量为基础计价后进行测算综合取定，可按定额人工费的4%计算，其中人工工资占25%，其余为材料费。第一章过程检测仪表说明：一、本章适用范围：温度、压力、流量、差压、节流装置、物位、显示仪表安装调试。二、本章包括以下工作内容：技术机具准备、领料、搬运、清理、清洗；取源部件的保管、提供、清洗；仪表接头安装；仪表单体调试、安装、校接线、挂位号牌；配合单机试运转、安装调试记录整理。此外还包括如下内容：1、盘装仪表的盘修孔。2、压力式温度计温包安装、毛细管敷设固定。3、钢带液位计变送器、平衡锤、保护罩、浮子、钢带、导向管、保护套管安装、调整、试漏。4、贮罐液体称重仪：钟罩安装、称重仪安装、引压管安装试压。5、节流装置：检查椭圆度、同心度、孔板流向、正负室位置确定、环室孔板清洗、配合一次安装。管道吹除后环室清洗和孔板安装，二次垫子制作。6、重锤探测料位计：执行器、磁力启动器、滑轮及滑轮支架安装、重锤、钢丝绳安装。7、浮标液位计钢丝绳、浮标、滑轮及台架安装。8、配合在工艺管道上安装流量计和流量计转换、放大、远传、显示部分调试。9、在工业管道上插入式安装仪表。10、可编程雷达液位计及温压补偿系统安装、检查、接线。11、放射性仪表放射源配合安装、放射源保护管安装、安全防护、模拟安装、配合调试。一、一、不包括的内容：1、支架、支座制作安装。2、设备开孔、焊接法兰或工业管道切断、开孔、法兰焊接、短管焊接。3、取源部件安装、节流装置一次安装和一次垫子制作。4、流量计校验装置的准备、配置及随机自带校验仪器仪表的台班费。5、放射源保管和安装的特殊措施费。二、二、其他：1、取源部件配合安装执行本册有关项目，如需自行安装执行第六册《工业管道工程》相关项目。2、与仪表成套的放大器等不能再重复计算工程量。3、在设备上或管道上安装插入式仪表，其法兰或插座应预留或焊接完好，螺栓配备合格、齐全。4、仪表安装用垫片按石棉橡胶垫片考虑，如实际不符时，可以换算。第二章过程控制仪表说明：一、本章适用范围：1、电动和气动单元组合仪表：变送单元、显示单元、调节单元、计算单元、转换单元、给定单元和辅助单元仪表的安装、调试。2、组件式综合控制仪表：输入输出组件、信号处理组件、调节组件、辅助组件和盘装仪表。3、基地式调节仪表：电动调节器、气动调节器、电（气）动调节记录仪。4、执行仪表：气动、电动、液动执行机构、气动活塞式调节阀、气动薄膜调节阀、电动调节阀、电磁阀、伺服放大器、...
