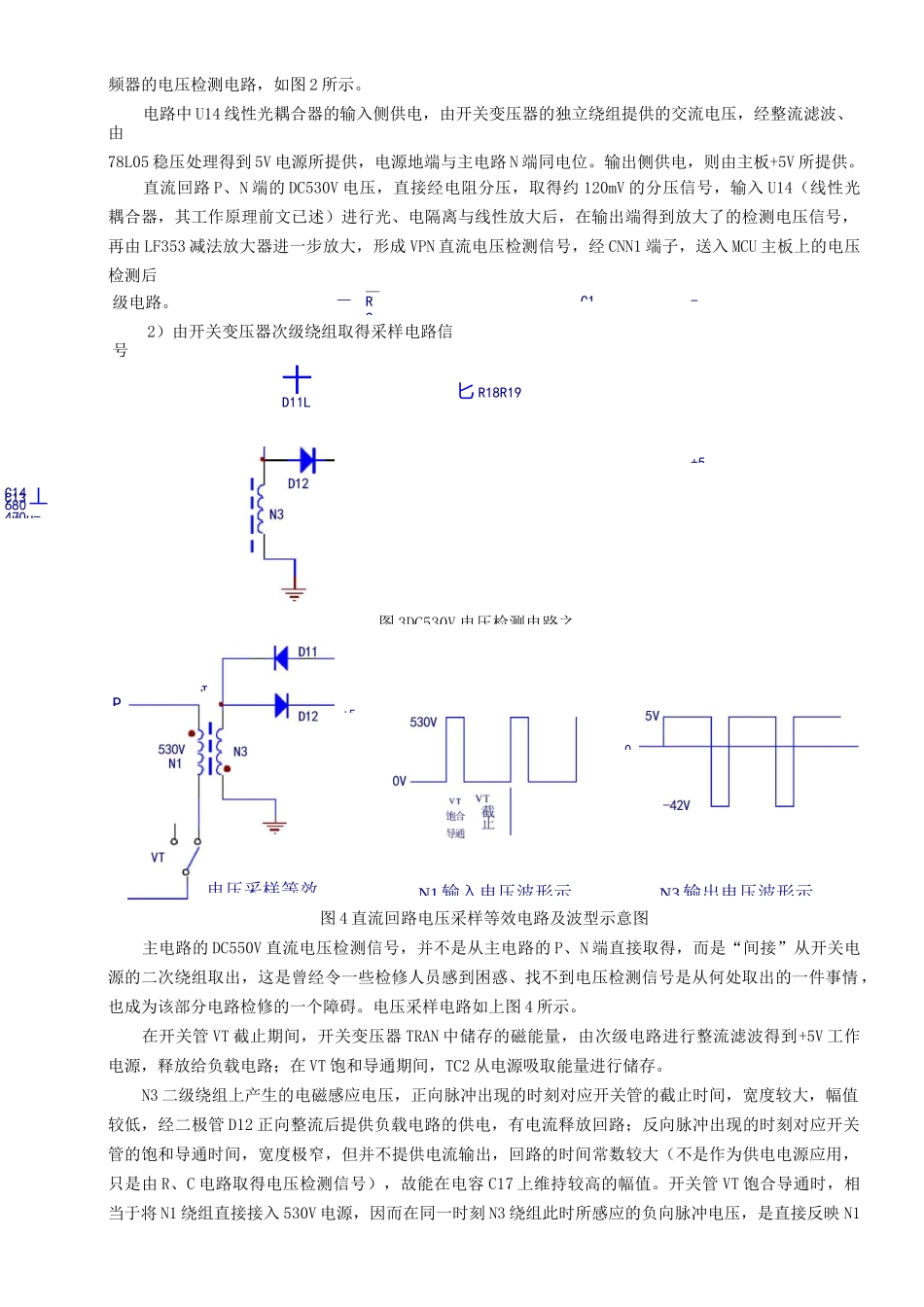

信号组电压检测变压器行电压、程制用信号理C输入端电压脸测P、血师―变频器的电压检测电路（新）——正弦变频器电压检测实际电路分析一、电路构成和原理简析电压检测电路，是变频器故障检测电路中的一个重要组成部分，旨在保障使IGBT逆变电路的工作电源电压在一特定安全范围以内，若工作电源危及IGBT（包含电源本身的储通电容）器件的安全时，实施故障报警、使制动电路投入工作、停机保护等措施。此外，少数机型还有对输出电压的检测，在一定程度上起到对IGBT导通管压降检测的同样作用，取代驱动电路中IGBT的管压降检测电路。1、电压检测电路的构成、电压采样方式及故障表现图1电路检测电路的构成（信号流程）框图1、电压检测电路的电压采样形式（前级电路）1）直接对DC530V电压采样78L05C图2DC530V电压检测电路之一直接对P、N端DC530V整流后电源电压进行进行采样，形成电压检测信号。如阿尔法ALPHA2000型变C51R54B10PA7840XZ一+5VCR55R561002R57100VINGNDG220k220kC5级电路。2）由开关变压器次级绕组取得采样电路信号R2匕R18R19-C1C14680uC13丄470u-图3DC530V电压检测电路之N1输入电压波形示+5N3输出电压波形示频器的电压检测电路，如图2所示。电路中U14线性光耦合器的输入侧供电，由开关变压器的独立绕组提供的交流电压，经整流滤波、由78L05稳压处理得到5V电源所提供，电源地端与主电路N端同电位。输出侧供电，则由主板+5V所提供。直流回路P、N端的DC530V电压，直接经电阻分压，取得约120mV的分压信号，输入U14（线性光耦合器，其工作原理前文已述）进行光、电隔离与线性放大后，在输出端得到放大了的检测电压信号，再由LF353减法放大器进一步放大，形成VPN直流电压检测信号，经CNN1端子，送入MCU主板上的电压检测后图4直流回路电压采样等效电路及波型示意图主电路的DC550V直流电压检测信号，并不是从主电路的P、N端直接取得，而是“间接”从开关电源的二次绕组取出，这是曾经令一些检修人员感到困惑、找不到电压检测信号是从何处取出的一件事情，也成为该部分电路检修的一个障碍。电压采样电路如上图4所示。在开关管VT截止期间，开关变压器TRAN中储存的磁能量，由次级电路进行整流滤波得到+5V工作电源，释放给负载电路；在VT饱和导通期间，TC2从电源吸取能量进行储存。N3二级绕组上产生的电磁感应电压，正向脉冲出现的时刻对应开关管的截止时间，宽度较大，幅值较低，经二极管D12正向整流后提供负载电路的供电，有电流释放回路；反向脉冲出现的时刻对应开关管的饱和导通时间，宽度极窄，但并不提供电流输出，回路的时间常数较大（不是作为供电电源应用，只是由R、C电路取得电压检测信号），故能在电容C17上维持较高的幅值。开关管VT饱合导通时，相当于将N1绕组直接接入530V电源，因而在同一时刻N3绕组此时所感应的负向脉冲电压，是直接反映N1—TP+5电压采样等效十D11L0绕组供电电压高低的，并与其成线性比例关系——N3绕组感应电压的高低，仅仅取决于N1、N3绕组的匝数比。整DDDDDDDDD3DDDDJ235流二极管D12和D11接于同一个次级绕组上，D12“”将大面积低幅度的正向脉冲整流作为+5V供电，而D11“却将小面积而幅度”高的负向脉冲做负向整流后，经R20、R18、R19、C19、C17等元件简单滤波处理后，将此能反映一次主绕级供电高低的-42V电压信号，作为直流回电压的检测信号，送入MCU主板电路,供显示直流电压值和参与CPU程序控制之用。DDDDDDDDDDDDDDDDDDDDDDDDD1DDDDDDDDDDDDDDDDDDDDDDDDDDD2DDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD3DDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD3）通过对充电接触器辅助触点的状态检测，间接作出对直流回路是否正常的逻辑判断上篇博文，在海利普HLP-P型15kW变频器电压检测电路原理及检修一文中，已作出详细的分析，当充电接触器未正常作出吸合动作，表现为辅助常开闭点没有在电容充电结束后，接触良好，检测信号输入MCU引脚后，MCU经逻辑分析，判断充电接触器的未正常动作，因而直流回路的供电电压“肯定”也是不正常的，因而有时检测充电接触器的辅助常开触点未闭合时，也会报出“直流回路欠电压”故障。3）三相输入电源电压的检测电路部分机...
