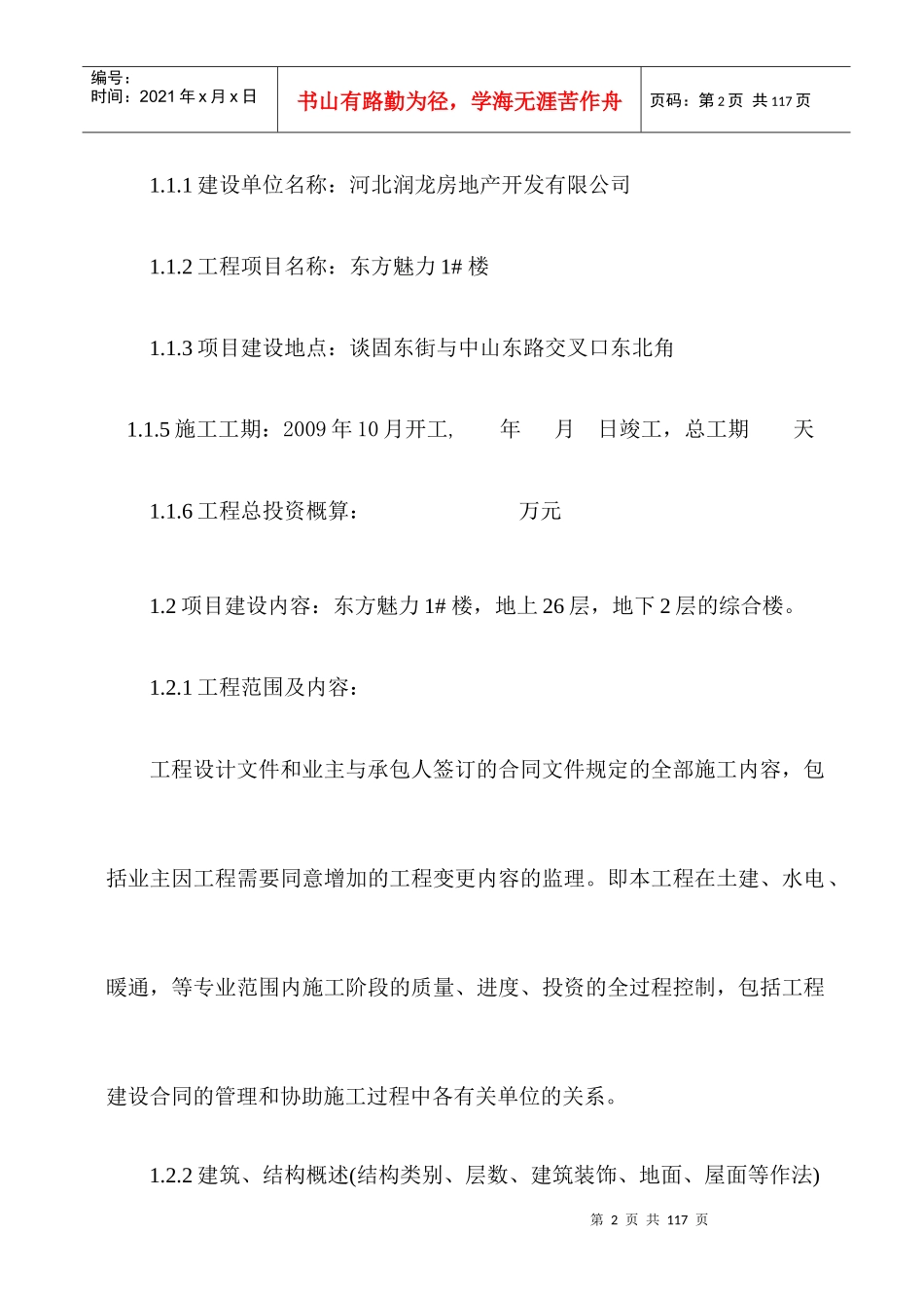

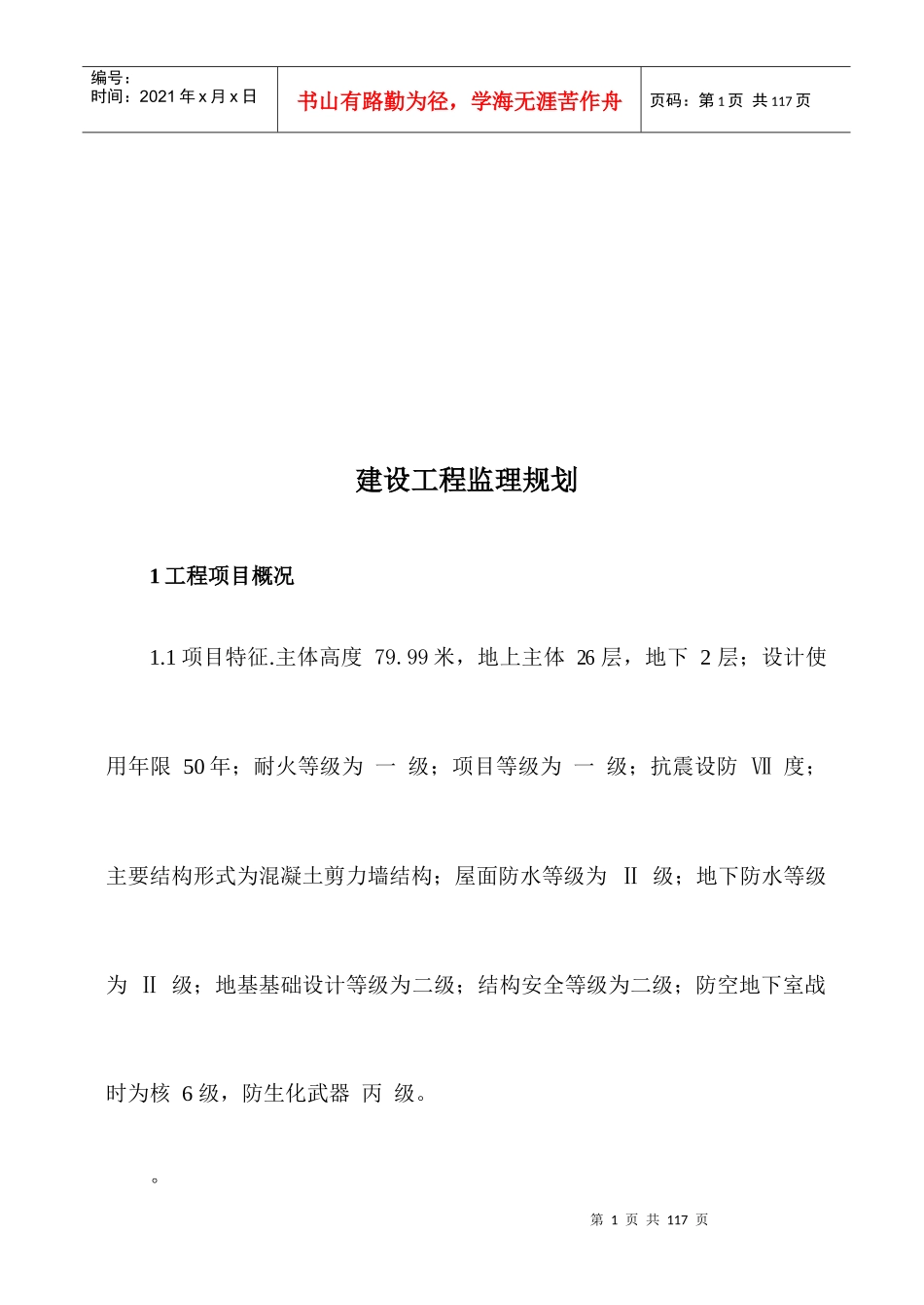

第1页共117页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共117页建设工程监理规划1工程项目概况1.1项目特征.主体高度79.99米，地上主体26层，地下2层；设计使用年限50年；耐火等级为一级；项目等级为一级；抗震设防Ⅶ度；主要结构形式为混凝土剪力墙结构；屋面防水等级为Ⅱ级；地下防水等级为Ⅱ级；地基基础设计等级为二级；结构安全等级为二级；防空地下室战时为核6级，防生化武器丙级。。第2页共117页第1页共117页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共117页1.1.1建设单位名称：河北润龙房地产开发有限公司1.1.2工程项目名称：东方魅力1#楼1.1.3项目建设地点：谈固东街与中山东路交叉口东北角1.1.5施工工期：2009年10月开工,年月日竣工，总工期天1.1.6工程总投资概算：万元1.2项目建设内容：东方魅力1#楼，地上26层，地下2层的综合楼。1.2.1工程范围及内容：工程设计文件和业主与承包人签订的合同文件规定的全部施工内容，包括业主因工程需要同意增加的工程变更内容的监理。即本工程在土建、水电、暖通，等专业范围内施工阶段的质量、进度、投资的全过程控制，包括工程建设合同的管理和协助施工过程中各有关单位的关系。1.2.2建筑、结构概述(结构类别、层数、建筑装饰、地面、屋面等作法)第3页共117页第2页共117页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共117页本工程名称东方魅力1#综合楼。建设规模总建筑面积44355m2建筑层数地下2层，地上26层建筑高度79.99米建筑分类类建筑建筑耐久年50年单体项目等一级建筑耐火等一级屋面防水等Ⅱ级地下工程防核6级，防生化武器丙设防烈度按7度设防建筑节能屋面钢筋砼顶板＋110厚聚苯乙烯泡沫塑料板。外墙墙体250厚加气混凝土砌体＋40厚的聚苯板。不采暖房间与采暖房间的隔墙墙体200厚加气混凝土砌体＋30厚的聚苯板。外挑楼板100厚钢筋砼楼板+60厚模塑聚苯板地下室外墙（与土壤接触的墙）300厚钢筋混凝土楼板+50厚聚苯板外门窗塑钢框中空玻璃6+12+6内装修工程地面地下室为水泥砂浆地面楼面办公门厅、值班室、电梯厅、商业、办公室、楼梯间、楼梯、走廊、储藏室、排烟机房、卫生间陶瓷地砖楼面(麻面)；电梯机房为水泥砂浆楼面。内墙混合砂浆墙面；；顶棚水泥砂浆顶棚，外装修工程外墙面装修涂料(材料规格、颜色部位详见立面图纸)门窗工程除特殊注明外，门窗立口一律居中。加气混凝土墙上窗均设压顶。窗台低于800或阳台窗槛低于1100均设防护栏杆；外门窗框与门窗洞口之间的缝隙，应采用保温材料填实。第4页共117页第3页共117页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共117页结构体系框架结构基础形式复合地基，筏基结构设计使用年限50年抗震设防类别类安全等级级抗震等级建筑物安全等级：级；结构重要性系数：地基基础设计等级地基基础设计等级为级±0.000相对于绝对标高68.350m混凝土强度等级垫层C15素混凝土剪力墙基础顶～9.470m，C35；13.270m以上，c30梁、板、楼梯C30混凝土基础C35钢筋保证率钢筋强度标准值应具有不小于95％的保证率。钢筋类别钢筋采用HPB235级（Ø），HRB335（ф），HRB400（）吊钩、吊环均采用HPB235级（Ø）钢筋，不得采用冷加工钢筋墙体材料±0.000以下300厚钢筋混凝土墙400厚钢筋混凝土墙200厚混合空心砌块±0.000以上250厚加气混凝土砌块＋55厚聚苯乙烯泡沫塑料板200厚加气混凝土墙，轴线居中100厚加气混凝土墙砌体±0.000以下MU10混凝土空心砌块，用M5水泥砂浆砌筑±0.000以上采用MU3.0加气混凝土砌块，用M5混合砂浆砌筑1.2.3设备安装工程概况：本工程机电设备安装工程主要包括：给排水系统、暖通系统、照明配电系统、防雷接地系统。第5页共117页第4页共117页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共117页一、给水管道的安装（一）工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道防腐和保温→管道冲洗、试压（二）安装准备认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题...
