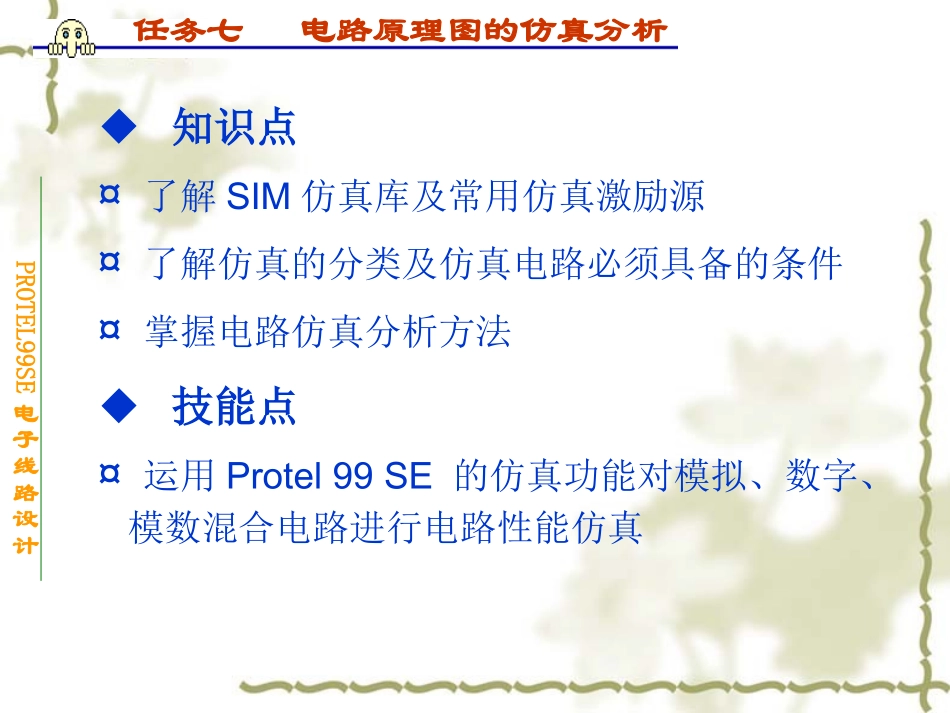

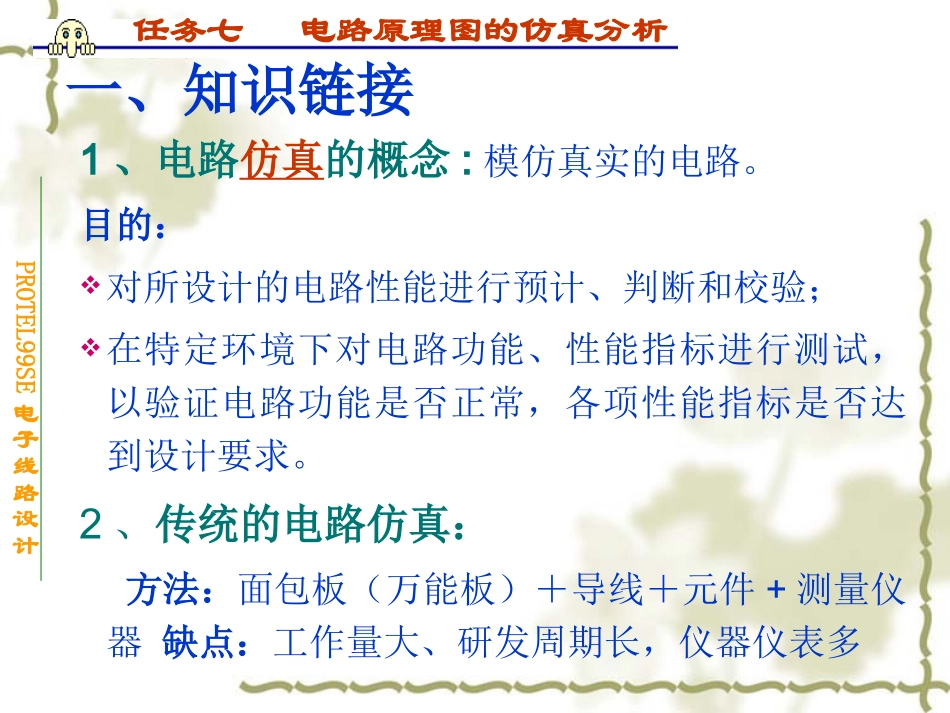

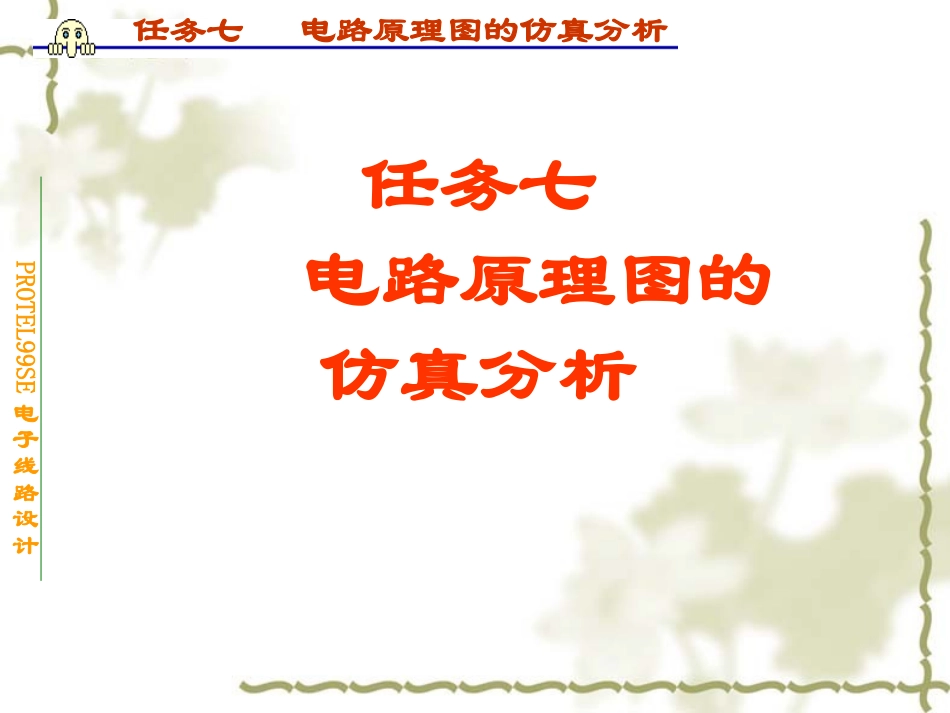

任务七电路原理图的仿真分析PROTEL99SE电子线路设计任务七电路原理图的仿真分析任务七电路原理图的仿真分析PROTEL99SE电子线路设计◆知识点¤了解SIM仿真库及常用仿真激励源¤了解仿真的分类及仿真电路必须具备的条件¤掌握电路仿真分析方法◆技能点¤运用Protel99SE的仿真功能对模拟、数字、模数混合电路进行电路性能仿真任务七电路原理图的仿真分析PROTEL99SE电子线路设计一、知识链接1、电路仿真的概念:模仿真实的电路。目的：对所设计的电路性能进行预计、判断和校验；在特定环境下对电路功能、性能指标进行测试，以验证电路功能是否正常，各项性能指标是否达到设计要求。2、传统的电路仿真：方法：面包板（万能板）＋导线＋元件+测量仪器缺点：工作量大、研发周期长，仪器仪表多任务七电路原理图的仿真分析PROTEL99SE电子线路设计3、现代电路仿真方法：以电路分析理论为基础，通过建立元器件的数学模型，借助数值计算方法，在计算机上对电路功能、性能指标进行分析计算，然后以文字、表格、图形等方式在屏幕上显示出电路的有关性能指标。目前常用仿真软件：Multisim、Pspice、EWBOrCAD、Protel99SE软件内嵌的电路仿真测试以PowerSupply.ddb为例，进行电路仿真分析。任务七电路原理图的仿真分析PROTEL99SE电子线路设计PowerSupply.sch原理图任务七电路原理图的仿真分析PROTEL99SE电子线路设计PowerSupply.sdf仿真波形图任务七电路原理图的仿真分析PROTEL99SE电子线路设计二、任务目标:1、对差动放大电路DifferentialAmplifier.ddb进行以下仿真分析：静态工作点分析、瞬态/傅里叶分析、交流小流信号分析（频率响应）、温度扫描分析（模拟电路）2、对放大整形电路进行必要的仿真分析。任务七电路原理图的仿真分析PROTEL99SE电子线路设计差动放大电路任务七电路原理图的仿真分析PROTEL99SE电子线路设计B放大整形电路任务七电路原理图的仿真分析PROTEL99SE电子线路设计三、相关知识1、电路进行仿真必须具备的条件条件一：电路中所有的元器件必须从元件仿真库Sim.Ddb中调出使用。原因：该库中元件建立了数学模型——有生命力。条件二：电路中必须加载仿真信号源（仿真激励源）。条件三：电路中在关键节点上放置网络标号。任务七电路原理图的仿真分析PROTEL99SE电子线路设计2、Sim仿真库点击“Add/Remove…”按钮，添加路径C：\ProgramFiles\DesignExporer99SE\Library\Sch\中的仿真数据库Sim.ddb文件到当前设计管理器中。任务七电路原理图的仿真分析PROTEL99SE电子线路设计库名所包含的元件74××.Lib74系列TTL的逻辑器件BJT.LIB晶体三极管系列CMOS.LIB4000系列CMOS逻辑器件CRYSTAL.LIB石英晶体系列DIODE.LIB半导体二极管系列JFET.LIB结型场效应管系列MESFET.LIB金属半导体场效应管系列MOSFET.LIB金属氧化物半导体场效应管系列OPAMP.LIB运算放大器系列Relay.LIB延迟元件系列SimulationSymbols.Lib常用电阻、电容、电源等系列SWITCH.LIB开关系列TIMER.LIB定时器系列TRANSFORMER.LIB变压器系列TRANSLINE.LIB传输线系列仿真库Sim.ddb元件子库列表任务七电路原理图的仿真分析PROTEL99SE电子线路设计3、常用仿真电源（激励源）（1）直流仿真源：VSRC电压源、ISRC电流源为电路提供一个不变的电压或电流信号。任务七电路原理图的仿真分析PROTEL99SE电子线路设计（2）正弦仿真源：VSIN正弦电压源、ISIN正弦电流源注意：VSIN正弦电压源属性设置见P102任务七电路原理图的仿真分析PROTEL99SE电子线路设计（3）周期脉冲源：VPULSE电压脉冲源、IPULSE电流脉冲源为电路创建周期的连续的脉冲。注意：VPULSE脉冲电压源属性设置见P103任务七电路原理图的仿真分析PROTEL99SE电子线路设计（4）分段线性源：VPWL分段线性电压源、IPWL分段线性电流源可创建任意形状的波形。注意：VPWL分段线性电压源属性设置见P104任务七电路原理图的仿真分析PROTEL99SE电子线路设计4、九类仿真分析(1)静态工作点分析：OperatingPointAnalysis(2)瞬态分析/傅里叶分析：Transient/FourierAnalysis(3)直流扫描分析：DCSweep(4)交流小信号分析：ACSmallSignalAnalysis(5)温度扫描分析：TemperatureSweep(6)参数扫描分...
