电线电缆检测设备操作规范VIP免费

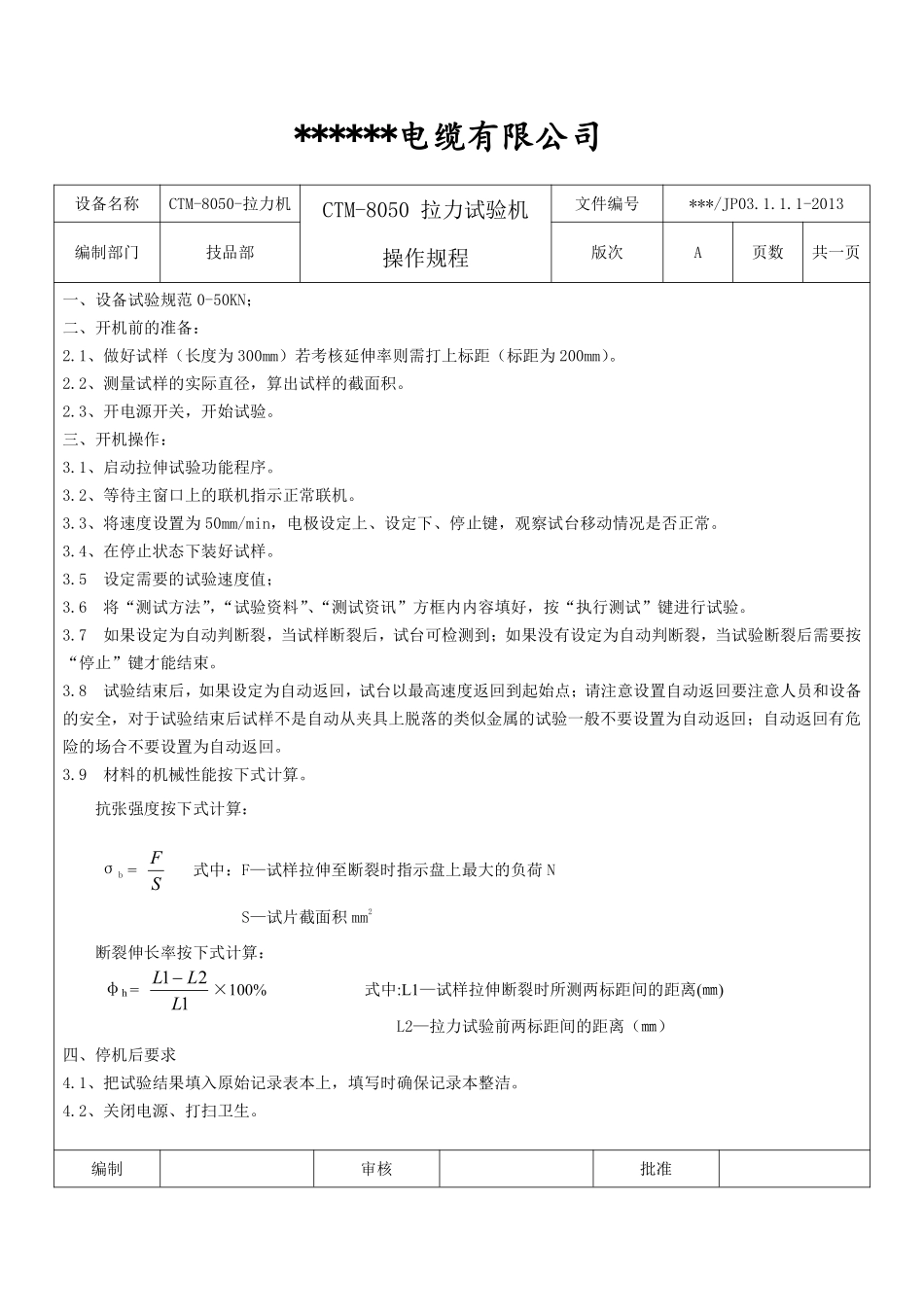

******电缆有限公司设备名称CTM-8050-拉力机CTM-8050拉力试验机操作规程文件编号***/JP03.1.1.1-2013编制部门技品部版次A页数共一页一、设备试验规范0-50KN；二、开机前的准备：2.1、做好试样（长度为300mm）若考核延伸率则需打上标距（标距为200mm）。2.2、测量试样的实际直径，算出试样的截面积。2.3、开电源开关，开始试验。三、开机操作：3.1、启动拉伸试验功能程序。3.2、等待主窗口上的联机指示正常联机。3.3、将速度设置为50mm/min，电极设定上、设定下、停止键，观察试台移动情况是否正常。3.4、在停止状态下装好试样。3.5设定需要的试验速度值；3.6将“测试方法”，“试验资料”、“测试资讯”方框内内容填好，按“执行测试”键进行试验。3.7如果设定为自动判断裂，当试样断裂后，试台可检测到；如果没有设定为自动判断裂，当试验断裂后需要按“停止”键才能结束。3.8试验结束后，如果设定为自动返回，试台以最高速度返回到起始点；请注意设置自动返回要注意人员和设备的安全，对于试验结束后试样不是自动从夹具上脱落的类似金属的试验一般不要设置为自动返回；自动返回有危险的场合不要设置为自动返回。3.9材料的机械性能按下式计算。抗张强度按下式计算：σb=SF式中：F—试样拉伸至断裂时指示盘上最大的负荷NS—试片截面积mm2断裂伸长率按下式计算：φh=121LLL×100%式中:L1—试样拉伸断裂时所测两标距间的距离(㎜)L2—拉力试验前两标距间的距离（㎜）四、停机后要求4.1、把试验结果填入原始记录表本上，填写时确保记录本整洁。4.2、关闭电源、打扫卫生。编制审核批准******电缆有限公司设备名称ZC-90高绝缘电阻测试仪ZC-90高绝缘电阻测试仪操作规程文件编号***/JP03.1.1.2-2013编制部门技品部版次A页数共一页一、开机前的准备：1.1、截取一根表面无创伤、破洞试样，试样的有效长度应不小于10m。1.2、试样放入恒温水浴中，要有足够的时间，一般是当恒温水浴温度达到规定温度后二小时方能开始测量。1.3、试样的端部应避免受到水蒸汽的影响。1.4、浸入水中时，试样两上端露出水面的长度应不小于250mm。绝缘线芯导体接测量极，水接高压极。二、操作方式：2.1、打开电源开关。2.2、将倍率（量程）开关置于最低档位，仪表校零。2.3、选择合适的测量电压。（由于仪表内部高压电容的储能较大，内部放电时间要30秒左右，因此从一种测量电压时改变为另一种测量电压时，功能开关必须先放在“放电调零”档位，30秒后才能开始新选择的电压的测量，否则测量电压可能大幅度高于额定值，损坏）。2.4、倍率（量程）选择：由“调零”档经“放电”、“充电”档拨至“测量”档位，测量电压施加在被测对象上，电阻测量开始。2.5、被测试样放电：测量结束后将功能开关拨至“放电”或“校零”位置；2.6、电线电缆每公里长度绝缘电阻按下式换算：RL=RXL三、停机后要求3.1、把试验结果填入原始记录表本上，填写时确保记录本整洁。3.2、关闭电源、打扫卫生。编制审核批准******电缆有限公司设备名称PC36C直流电阻测试仪PC36C直流电阻测试仪操作规程文件编号***/JP03.1.1.3-2013编制部门技品部版次A页数共一页一、开机前的准备取一根表面清洁无划伤的导体长度稍大于1.4m的试样，放置实验室恒温二小时。二、开机操作2.1、把导体线芯放入电桥夹具，两头分别用电位电极、电流电极夹紧。如果铝、铝合金线芯超过240mm2两头分别用0.2mm铜单丝缠紧并引出。2.2、将电源线插入AC220V插座，测试线接入电桥C1、P1、P2、C2。2.3、检测人员应带上手套后方可测量导体电阻。避免热接触导致导电电阻短时间电阻不稳定。2.4、将电桥的电源开关合上，电桥应保持在测量状态；按钮保持在I+状态。当电阻小于0.100Ω/Km时正反电流各测量一次，数值求其平均值。2.5、常规电流按钮拨制2000µΩ10A；测量按钮拨制校零状态，显示屏上应显示零，如果不是按调零按钮，一直调制到零。2.6、校好零后，将调节器调节到1.00I,显示屏上将显示测量导体的电阻。2.7、当测量的数据出现很大的波动，测量的数值不能用作测量的数值。必须当数值稳定后方可作为测量导体的数值。三、停机后要求3.1、把试验结果填入原始记录表本上，填写时确保...
