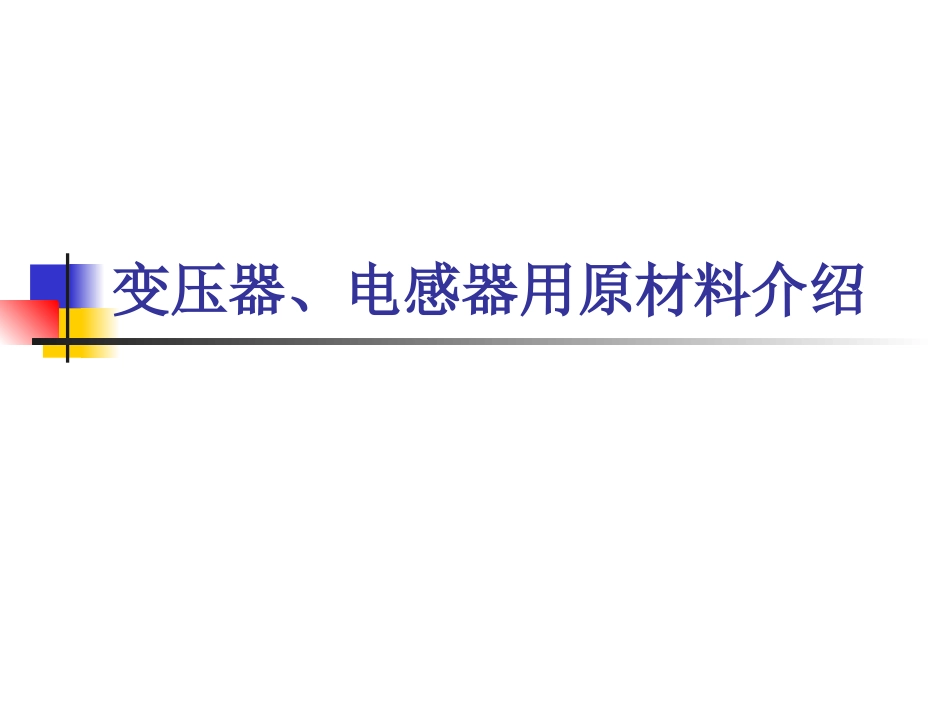

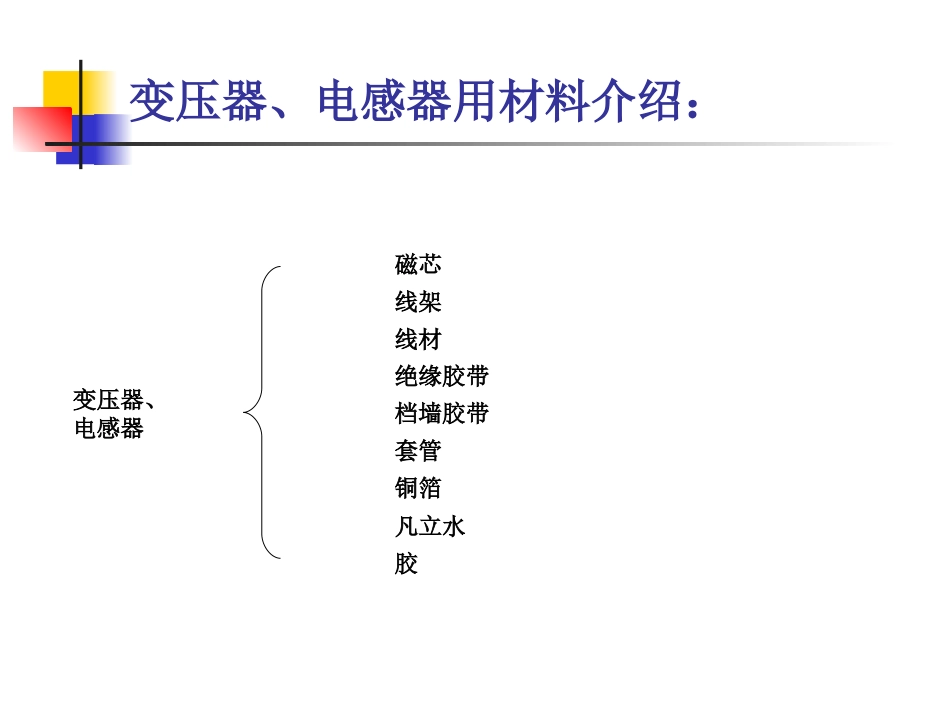

变压器、电感器用原材料介绍变压器、电感器用材料介绍：变压器、电感器磁芯线架绝缘胶带档墙胶带线材套管铜箔凡立水胶变压器、电感器用材料介绍：线架线材绝缘胶带档墙胶带套管磁芯铜箔磁芯固定胶带磁性材料介绍：BHBHBHBH(A)(B)(C)(D)磁性材料介绍：BHHcBsBr磁性材料介绍：磁芯铁氧体磁芯合金类磁芯锰锌系材镍锌系材镁锌系材硅（矽）钢材铁粉芯铁硅铝合金铁镍合金钼坡莫合金非晶、微晶合金磁性材料介绍：1.铁氧体磁芯A）锰锌系组成约为：Fe2O371%,MnO20%,其他为：ZnO电阻率高(10ohm-cm)铁心损耗低居里温度高形状：EE，EI，ER，PQ，RM，POT等型式。用途：功率变压器、EMI共模滤波器、储能电感等磁性材料介绍：1.铁氧体磁芯B）镍锌系组成约为：Fe2O350%,NiO24%,其他为：ZnO电阻率很高(107ohm-cm)工作频率高铁心损耗较锰锌系高居里温度高型式：DR，R，环形等。用途：常模滤波器、储能电感等磁性材料介绍：2.合金类磁芯A）硅（矽）钢片极高的磁导率（μi约60000）很高的饱和磁通密度（0.6T~1.9T）电阻率非常低(取决于硅含量)，故适用频率不高成本低廉型式：片状或带状以及经加工后的O型、R型等磁性材料介绍：2.合金类磁芯B）铁粉芯极细的铁粉和有机材料粘合磁导率在10~75之间低成本铁心损耗很高型式：环形、EE、ER等磁性材料介绍：2.合金类磁芯C）铁硅铝合金（sendustcore）铝6%，硅9%，铁85%组合成磁导率在26~125之间成本中等铁心损耗低型式：环形磁性材料介绍：2.合金类磁芯D）铁镍合金镍50%，铁50%组合成饱和磁通密度高于铁硅铝合金成本高于铁硅铝合金铁心损耗于铁粉芯与铁硅铝合金之间型式：环形磁性材料介绍：2.合金类磁芯E）钼坡莫合金钼2%，镍81%，铁17%组成磁导率在14~550之间饱和磁通密度最高成本最高铁心损耗最低，稳定性最好型式：环形磁性材料介绍：2.合金类磁芯F）非晶、微晶合金采用特殊工艺制造完成(使用超急冷凝固技术一次成型)分为：铁基、铁镍基、钴基和超微晶四大系可加工成各种不同特性的产品型式：环形、CD形等磁性材料应用：一.磁芯形状及特点形状特点EE、EITYPE大小齐全有JIS及IEC标准EER、ETDTYPE大小齐全有JIS及IEC标准LP、EEDTYPElowprofile（扁平特性）适合高密度装配磁性材料应用：一.磁芯形状及特点形状特点PQ、RM、EP、POTTYPElowprofile（扁平特性）适合高密度装配EPcore具有高对称性，适合高频平衡变压器T、UT、ET、UUTYPE高磁导率型低泄漏磁通不易绕制磁性材料应用：二.磁芯外形特点比较型式成本考量POTRMEEEERPQEPToroidal磁芯成本高高低中高中很低线架成本低低低中高高---绕线成本低低低低低低高绕线难易度容易容易很容易很容易容易容易难组合简单简单简单中简单简单---散热效果很差好很好好好很差好屏蔽效果很好好很差很差尚可很好好磁性材料应用：三.磁芯材质特性比较材质特性项目铁氧体镍钢片非晶微晶矽钢片MPP铁粉芯磁通密度gauss4600~51007000~15000160001600070009000初始磁导率μi250~150001500010000400014~25022~90最高工作温度125℃200℃150℃300℃200℃200℃铁芯损耗最低中低最高低高温度稳定性一般好好一般好一般加工性良良差良良良价格低一般高低高最低磁性材料应用：四.优良软磁特性要求及效益特性要求效益磁导率μi高相同感量可减少绕线圈数，以降低体积、绕线电阻及分布电容。饱和磁通密度Bs高可允许大磁场强度（大电流）存在，小体积大功率。矫顽力Hc低降低磁滞损，提高工作效率。剩磁Br低高提高动作范围，减少损失提高角形比，以得到良好的控制（磁气放大器方式）品质因数Q视用途而定居里温度Tc高须高于最高工作温度电阻率高降低涡流损，还可以避免造成线圈绝缘之困扰温度特性磁场特性频率特性机械特性越稳定越好其他绕线、散热、漏磁…线架材料介绍：线架电木材（PHENOLIC）塑胶材尼龙（NYLON）PBT（POLYBUTYLENETEREPHTHALATE）PET（POLYETHYLENETEREPHTHALATE）LCP（LIQUIDCRYSTALPOLYESTER）PPS（塑钢POLYPHENYLENSSULFIDE）二.线架材质特性比较材质特性NYLONPHENOLICPBTPETLCPPPS机械特性扰曲强度Kg/cm21...
