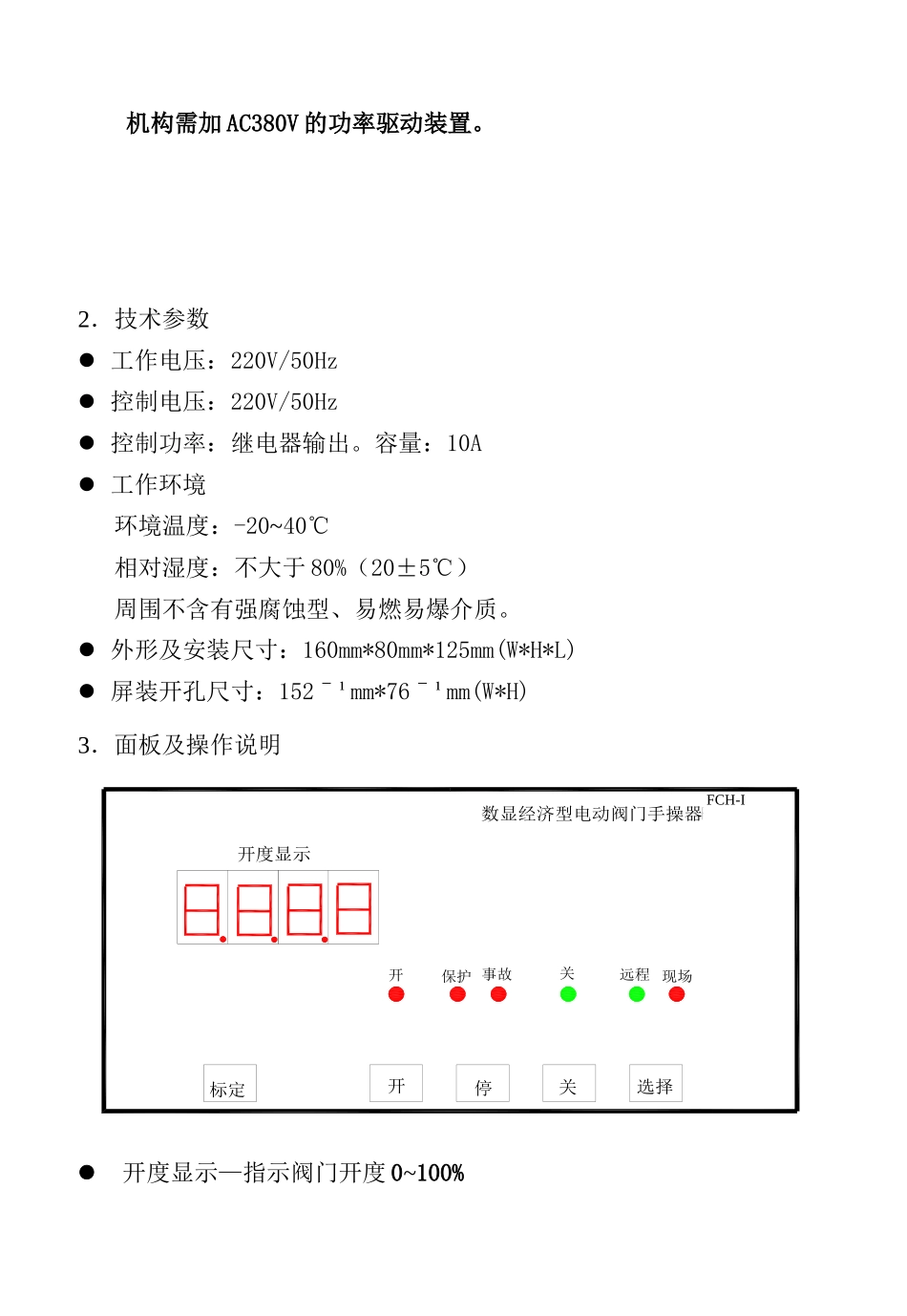

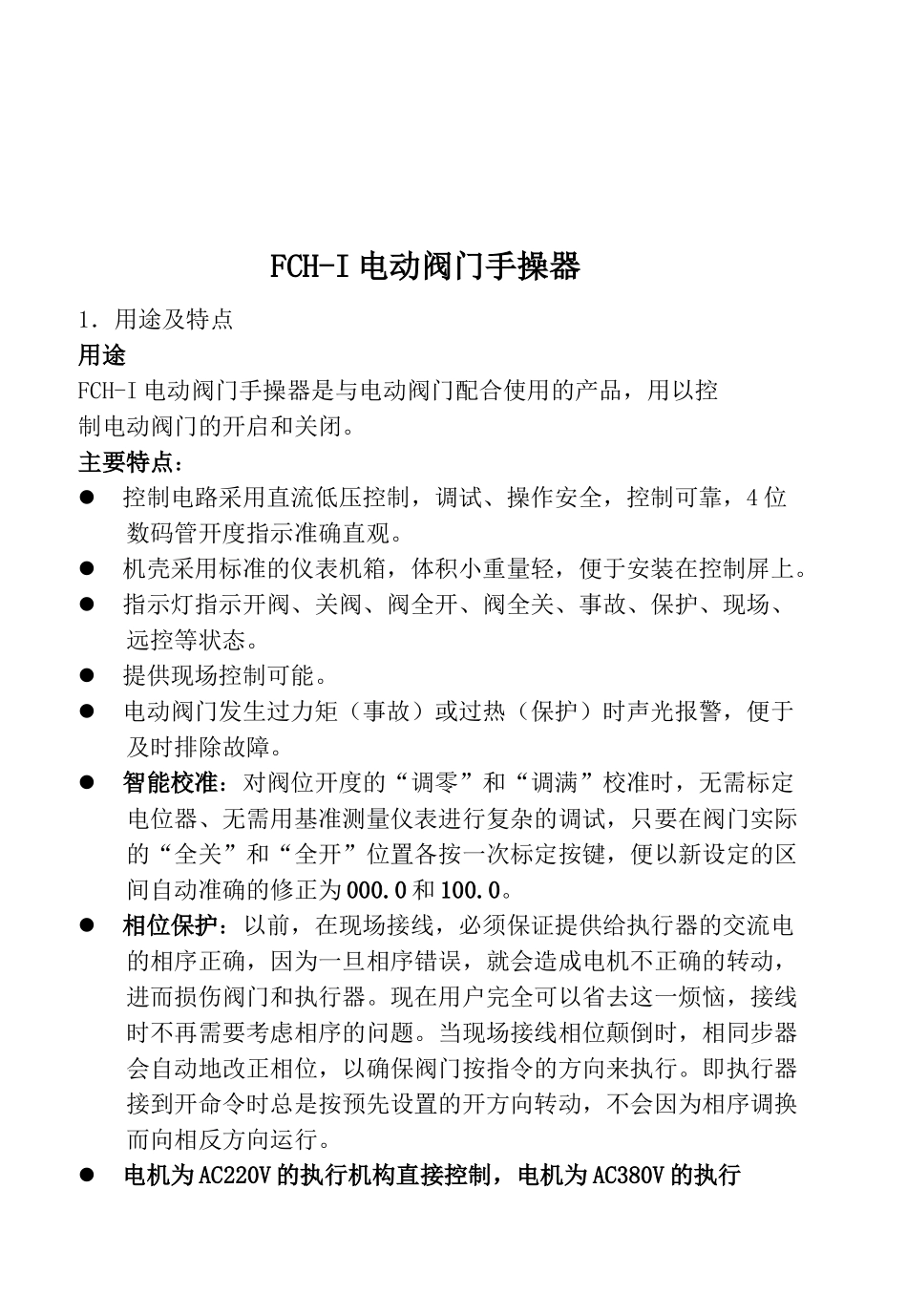

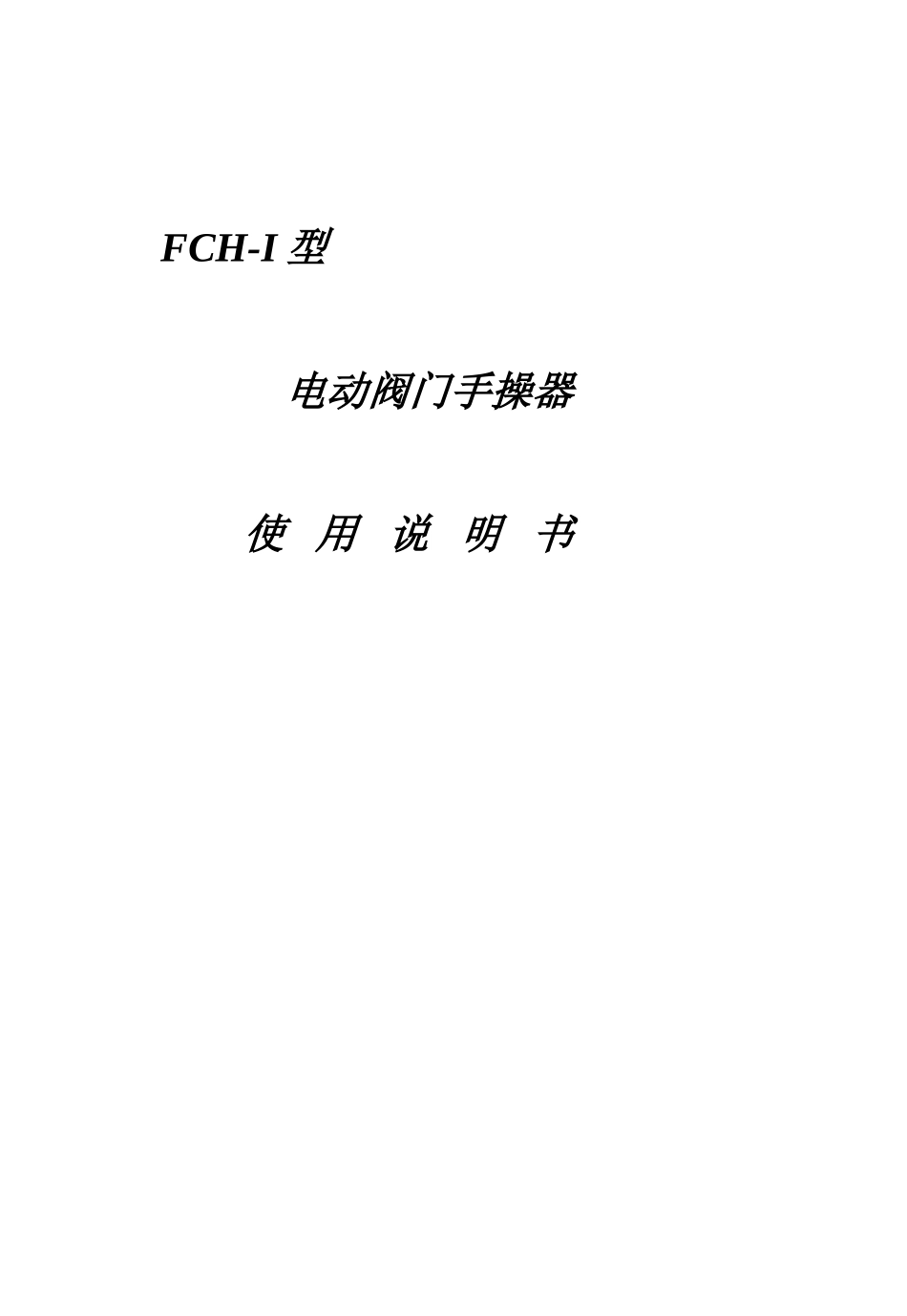

FCH-I型电动阀门手操器使用说明书FCH-I电动阀门手操器1．用途及特点用途FCH-I电动阀门手操器是与电动阀门配合使用的产品，用以控制电动阀门的开启和关闭。主要特点：控制电路采用直流低压控制，调试、操作安全，控制可靠，4位数码管开度指示准确直观。机壳采用标准的仪表机箱，体积小重量轻，便于安装在控制屏上。指示灯指示开阀、关阀、阀全开、阀全关、事故、保护、现场、远控等状态。提供现场控制可能。电动阀门发生过力矩（事故）或过热（保护）时声光报警，便于及时排除故障。智能校准：对阀位开度的“调零”和“调满”校准时，无需标定电位器、无需用基准测量仪表进行复杂的调试，只要在阀门实际的“全关”和“全开”位置各按一次标定按键，便以新设定的区间自动准确的修正为000.0和100.0。相位保护：以前，在现场接线，必须保证提供给执行器的交流电的相序正确，因为一旦相序错误，就会造成电机不正确的转动，进而损伤阀门和执行器。现在用户完全可以省去这一烦恼，接线时不再需要考虑相序的问题。当现场接线相位颠倒时，相同步器会自动地改正相位，以确保阀门按指令的方向来执行。即执行器接到开命令时总是按预先设置的开方向转动，不会因为相序调换而向相反方向运行。电机为AC220V的执行机构直接控制，电机为AC380V的执行机构需加AC380V的功率驱动装置。2．技术参数工作电压：220V/50Hz控制电压：220V/50Hz控制功率：继电器输出。容量：10A工作环境环境温度：-20~40℃相对湿度：不大于80%（20±5℃）周围不含有强腐蚀型、易燃易爆介质。外形及安装尺寸：160mm*80mm*125mm(W*H*L)屏装开孔尺寸：152ˉ¹mm*76ˉ¹mm(W*H)3．面板及操作说明开度显示—指示阀门开度0~100%选择关停开标定远程现场关保护事故开开度显示数显经济型电动阀门手操器ⅠFCH-I标定—阀门全开时“开”（红色）指示灯常亮，按下“标定”键1秒，以此时的检测数据作为一个开度初值（最大值），同时开度表指示为100.0，阀门全关时“关”（绿色）指示灯常亮，按下“标定”1秒，以此时的检测数据作为另一个开度初值（最小值），同时开度表指示为000.0，其它状态下此按键不起作用，标定后的开度初值断电保持。“现场”（红色）指示灯点亮，表示现场控制工作方式，此时，控制器面板上的“开”键、“关”键、“停”键均不起作用，可由“选择”键切换至“远程”控制工作方式。“远程”（绿色）指示灯点亮，表示远程（控制器面版）控制工作方式，可由“选择”键切换至“现场”控制工作方式。“开”（红色）指示灯闪动，表示正在开阀；亮起时表示阀全开。“关”（绿色）指示灯闪动，表示正在关阀；亮起时表示阀全关。“事故”（红色）指示灯点亮，表示事故—电动装置过力矩，灯亮同时控制器内蜂鸣器发声。“保护”（红色）指示灯点亮，表示保护—过电流，灯亮同时控制器内蜂鸣器发声。“选择”—“现场”或“远程”控制工作方式选择按键，持续按下1秒，“现场”“远程”工作方式进行切换，“远程”或“现场”状态断电保持。“开”—在“远程”控制方式中，按下“开”键，可控制电动阀门由停止向全开方向运行直至按下“停”键或到阀全开位。“关”—在“远程”控制方式中，按下“关”键，可控制电动阀门由停止向全关方向运行直至按下“停”键或到阀全关位。4．后端子板及接线说明1~3端为二组现场控制输入连接端，其中1端为控制输入公共端，2端(常开)为现场开阀控制输入端，3端(常开)为现场关阀控制输入端，在“现场”控制方式下，分别控制开阀和关阀操作。4~8端为五组检测输入连接端，其中4端为检测输入公共端，5端(常开)为开到位检测输入端，6端(常开)为关到位检测输入端，7端(常开)为事故检测输入端，8端(常闭)为保护检测输入端。10~12端为开度检测连接端，其中12端为最大开度运行方向，10端为最小开度运行方向，11端为开度检测抽头端。13~14端为4-20mA阀位输入连接端，其中13端为4-20mA阀位正端，14端为4-20mA阀位负端。19~24端为电动阀门电机控制输出和电源连接端，其中22端为电源的保护接地端，23端、24端分别为AC220V电源中性线和火线输入端，21端...
