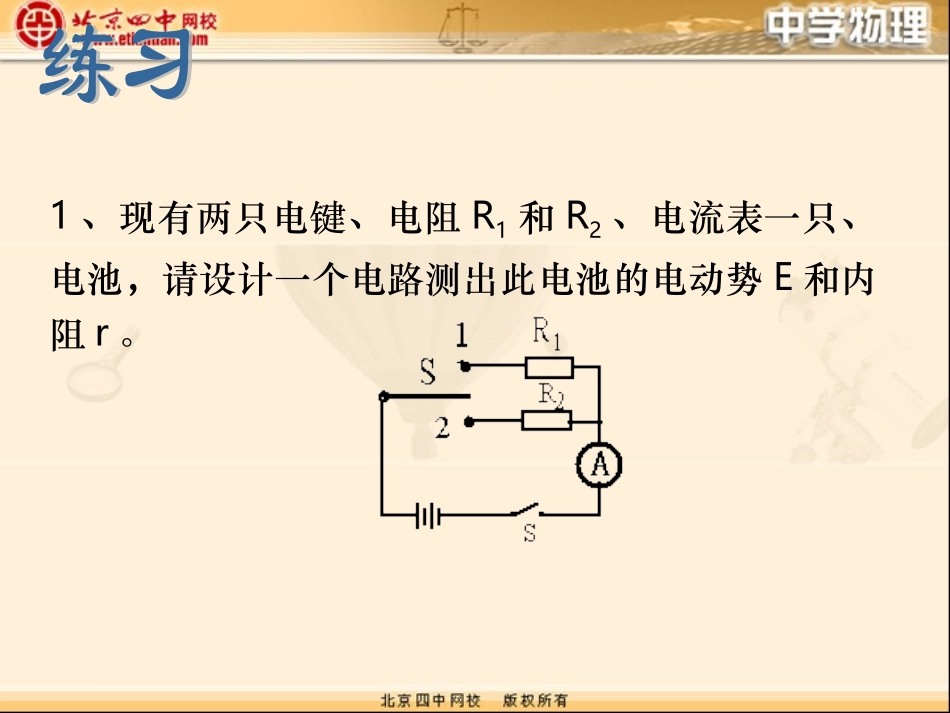

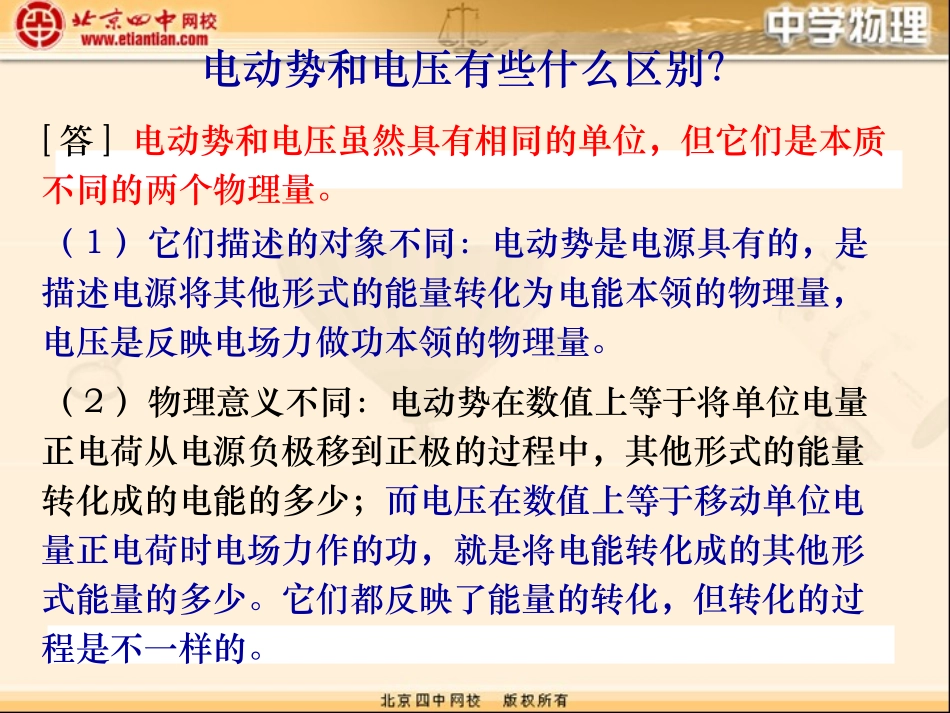

电动势和电压有些什么区别？（1）它们描述的对象不同：电动势是电源具有的，是描述电源将其他形式的能量转化为电能本领的物理量，电压是反映电场力做功本领的物理量。[答]电动势和电压虽然具有相同的单位，但它们是本质不同的两个物理量。（2）物理意义不同：电动势在数值上等于将单位电量正电荷从电源负极移到正极的过程中，其他形式的能量转化成的电能的多少；而电压在数值上等于移动单位电量正电荷时电场力作的功，就是将电能转化成的其他形式能量的多少。它们都反映了能量的转化，但转化的过程是不一样的。1、现有两只电键、电阻R1和R2、电流表一只、电池，请设计一个电路测出此电池的电动势E和内阻r。2、在U-I图像中，由图像作出的下列判断中，正确的是（）A、被测电池的电动势为1.5VB、被测电池的内电阻为2.0ΩC、外电路短路时的电流约为3.0AD、从图像的A点变化到B点，外电路电阻变小ACD1、把电阻R1接到内电阻r等于1Ω的电源两端，测得电源两端电压为3V。如果在电阻R1上串联一个R2=6Ω的电阻，再接到电源两端，测得电源两端电压为4V，求电阻R1的阻值。方程求解2、利用如图所示的电路可以测出电源的电动势和内电阻，当变阻器滑片在某一位置时，电流表和电压表的示数分别为0.20A和1.98v，改变滑片的位置后，两表的示数分别是0.40A和1.96v，求电池的电动势和内电阻。AAVV3、如图所示的电路中，当S闭合时，电压表和电流表（均为理想电表）的示数各为1.6V和0.4A，当S断开时，它们的示数各改变0.1V和0.1A，求电源的电动势。4、如图，电池的内电阻r=0.6Ω，电阻R1=3Ω，R2=4Ω，R3=6Ω。在开关S断开时，电压表的读数为6V，在开关S闭合时，电压表的读数为多少，电流表的读数为多少？（均为理想电表）7、如图所示的电路中，电路消耗的总功率为40W，电阻R1为4Ω，R2为6Ω，电源内阻r为0.6Ω，电源的效率为94%，求（1）ab两点间的电压（2）电源的电动势1、四节干电池，每节电动势为1.5V，内阻r为0.5Ω，用这四节干电池组成串联电池组对电阻R=18Ω的用电器供电，试计算：（1）用电器上得到的电压和电功率（2）电池组的内电压和在内电阻上损失的热功率电池串联处理2、电源由6个电动势E=1.5V，内电阻r=0.1Ω的电池串联而成，R1=4.4Ω，R2=6Ω，R2的额定功率为3.84W，变阻器R3开始放在阻值12Ω处，求：（1）通过电阻R2的电流和此时电源的输出功率（2）若要使R2消耗的实际功率不超过它的额定功率，R3的阻值应取什么范围？1、如图所示，电动机的线圈电阻是1Ω，电动机工作时电压表的示数是12V，电池组的电动势是22V，内电阻是0.5Ω，电阻R上消耗的电功率是18W。求：（1）电阻R的大小；（2）电动机输出的功率。非纯电阻电路2、如图电源电动势E=12V，内电阻r=0.5Ω，将一盏额定电压为8V，额定功率为16W的灯泡与一只线圈电阻为0.5Ω的直流电动机并联后和电源相连，灯泡则刚好能正常发光，通电100min，问电源提供的能量、电流对灯泡和电动机所做的功、灯丝和电动机线圈产生的焦耳热，电动机的效率分别为多少？1、如图所示，当P向下滑动时，则（）A、A与B灯都变亮B、A与B灯都变暗C、A灯变亮，B灯变暗D、A灯变暗，B灯变亮电路动态变化问题2、在如图所示的电路中，在滑动变阻器R2的滑动头向下移动的过程中，电压表和电流表的示数变化情况如何？3、如图电路中，当可变电阻R3的阻值增大时，试分析通过各个电阻的电流和各个电阻两端的电压如何变化。4、如图所示的电路，已知电源的电动势E和内电阻r恒定，R0是定值电阻，R是滑动变阻器，当滑动头从a移到b的过程中，电流表的示数如何变化？5、如图所示电路，已知电源的电动势E和内电阻r恒定，R1、R2是定值电阻，R3是滑动变阻器。当滑动头从α移到b，各个电表的示数如何变化？6、如图所示电路，电键K闭合时与K断开相比较，A、B两点的电势变化情况是（）A、都升高B、都降低C、A点升高、B点降低D、A点降低，B点升高输出功率与外电阻之间的关系r4R)rR(E)rR(RERIUIP22222出当R=r时，电源的输出功率最大，Pm=E2/4r，此时电源效率η=50%如图所示，电源电动势E=10V，r=1Ω，R1=5Ω，R2的最大值为20Ω，求1）R2取何值时，R2消耗功率最大？2）R2取何值...
